Produkttype	Digitalt laserniveau med elektronisk vaterpas
Mærke	Laserliner
Model	MasterLevel Compact Plus
Dimensioner (L x H x D)	152 x 60 x 33 mm
Vægt (inkl. batteri)	290 g
Strømforsyning	2 AAA/LR03-batterier (1,5 V hver)
Elektronisk målepræcision	±0,05° ved 0° og 90° ; ±0,1° fra 1° til 89°
Display	LCD digital med hældningsvinkel, måleenheder, Hold-funktion og reference
Måleenheder	Grader, procent, mm/m (afhængig af indstilling)
Referencefunktion	Vinkeloverførsel med værdihukommelse
HOLD-funktion	Fastholdelse af den viste værdi
Kalibrering	Selvkalibrering ved 180° rotation på en plan overflade
Trådløs grænseflade	Bluetooth LE 4.x (ISM-bånd 2,4 GHz, max rækkevidde 10 m)
Mobilapp	Kompatibel med Laserliner-appen (tilgængelig i app stores)
Automatisk slukning	Efter 5 minutters inaktivitet
Arbejdsbetingelser	0 til 50°C, 85% RH maks., max højde 2000 m
Opbevaringsbetingelser	-20 til 70°C, 85% RH maks.
Magnetisk overflade	Ja, til fastgørelse på metaloverflader
Vedligeholdelse og rengøring	Rengør med en let fugtig klud, ingen opløsningsmidler; fjern batterier ved længerevarende opbevaring
Sikkerhed	Overholder EMC- og RED-standarder; stærkt magnetfelt: hold mindst 20 cm fra implantater
EU-regulering	WEEE-direktiv; elektrisk apparat skal indsamles separat
Hjælpeside	http://laserliner.com/info?an=malecopl

Ofte stillede spørgsmål - MasterLevel Compact Plus Laserliner

Hvordan tænder jeg MasterLevel Compact Plus?

Tryk på tænd/sluk-knappen (3) for at tænde enheden. Hældningsvinklen vises på displayet.

Hvad gør jeg, hvis displayet viser '----'?

Denne fejlkode betyder, at den lodrette aksejustering er uden for toleranceområdet. Kontroller, at enheden er placeret på en stabil overflade, og kalibrer den om nødvendigt.

Hvordan bruger jeg HOLD-funktionen?

Tryk på HOLD-knappen (1) for at fryse den aktuelle vinkelværdi på displayet. Dette gør det muligt at overføre en vinkel uden at værdien ændres.

Hvordan udfører jeg en kalibrering?

Placer enheden på en plan overflade og marker dens position. Tryk samtidig på knap 1 og 3 for at gå ind i kalibreringstilstand. Følg instruktionerne på displayet: drej enheden 180° og placér den på samme mærke, tryk derefter på tænd/sluk-knappen (3).

Slukker enheden automatisk?

Ja, instrumentet slukker automatisk efter 5 minutters inaktivitet for at spare batteri.

Hvordan sender jeg målinger via Bluetooth?

Sørg for, at Bluetooth på din mobilenhed er aktiveret. Download Laserliner-appen fra app store. Åbn appen, den vil registrere enheden. Opret forbindelse, og målingerne sendes.

Hvilke batterier skal jeg bruge, og hvordan udskifter jeg dem?

Brug to AAA/LR03-batterier (1,5 V). Åbn batterirummet på bagsiden af enheden, indsæt batterierne med korrekt polaritet som vist.

Kan enheden fastgøres på en metaloverflade?

Ja, enheden er udstyret med en magnetisk måleoverflade (4), der gør det muligt at fastgøre den på metaloverflader.

Hvordan rengør jeg MasterLevel Compact Plus?

Rengør alle komponenter med en let fugtig klud. Brug ikke rengøringsmidler, skuremidler eller opløsningsmidler.

Hvad gør jeg ved længerevarende opbevaring?

Fjern batterierne før længerevarende opbevaring. Opbevar enheden på et tørt og rent sted ved en temperatur mellem -20°C og 70°C.

BRUGSANVISNING MasterLevel Compact Plus Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser.

Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / Anvendelse

Dette digitale elektronik-vaterpas har en 360°-vinkelvisning samt en referencefunktion til overvågning af vinkler. Måledata kan overføres via Bluetooth®-interfacet.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU, som er omfattet af RUD-direktivet 2014/53/EU
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

Sikkerhedsanvisninger

• Måleapparatet er udstyret med et radio-interface.
• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet og radiointerferens iht. RUD-direktivet 2014/53/EU.
• Hermed erklærer Umarex GmbH & Co. KG, at radioanlægstypen MasterLevel Compact Plus overholder de væsentlige krav og øvrige bestemmelser i EU-direktivet om radioudstyr 2014/53/EU (RED).

EU-overensstemmelseserklæringens fuldstændige tekst kan findes på følgende internetadresse: http://laserliner.com/info?an=malecopl

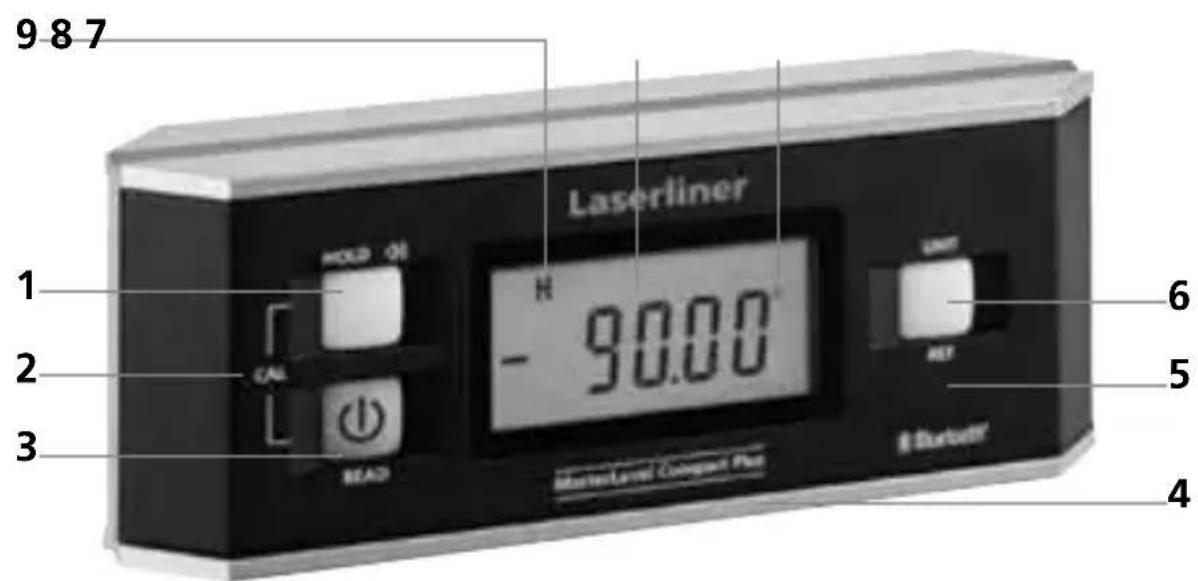

1 Hold-funktion tænd/sluk / akustisk signalgiver tænd/sluk
2 Kalibrering
3 Tænd-/sluk-knap / READ: Overførsel af måledata via Bluetooth®-interface
4 Magnetisk måleflade

5 Batterihus (Bagside)
6 Omstilling af måleenhed / indlæsning af referencevinkel
7 Måleenheder
8 Hældningsvinkel
9 Hold-funktion aktiv

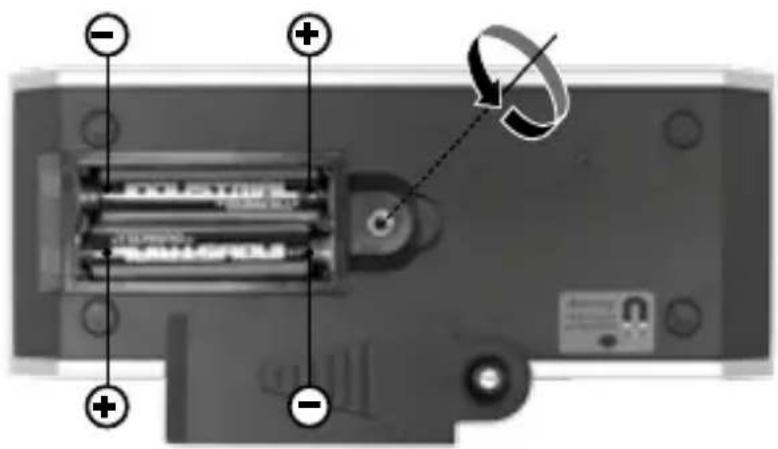

1 Isætning af batteri

Åbn batterihuset og læg batteriet i. Vær opmærksom på de angivne poler.

2 Tænd for instrumentet og mål

Inden hver måling skal man sikre sig, at referencefunktionen er deaktiveret (ingen REF i displayet).

– Tænd for apparatet med kontakten (3).
- Hældningsvinklen (8) vises i displayet. Hvis målingen foretages med anlægsfladen opad, vendes tal og symboler i displayet, så de stadig læses retvendt.

3 Kalibrering

1. Målefladen (4) på apparatet lægges på et lige underlag med positionsmarkering. Tænd apparatet (3). Gå til kalibreringsmodus ved at trykke på tasterne 1 og 3 samtidigt. -1- vises på displayet.
2. Tryk endnu en gang på TIL/FRA-knappen (3). -1- blinker. Derefter skifter visningen til -2-.
3. Drej vaterpasset 180°, og sæt det nøjagtigt på den markerede flade. Tryk derefter på TIL/FRA-knappen (3). -2- blinker. Kalibreringen er færdig, när måleværdien vises på displayet.

4 Referencefunktion til overførsel af vinkler

Man kan fastholde den aktuelle måleværdi på displayet ved at trykke på old-knappen (9).

Autosluk-funktion

Måleapparatet slukker automatisk efter 5 minutter inaktivitet for at spare batteri.

Fejlkode

- - - - Indstillingen af den vertikale akse ligger uden for toleranceområdet

Kalibrering

Måleapparatet skal regelmæssigt kalibreres og afprøves for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år.

Dataoverførsel

Apparatet har en Bluetooth®*-funktion, som muliggør dataoverførsel via radioteknik til mobile enheder med Bluetooth®*-interface (f.eks. smartphone, tablet).

Systemkravet til en Bluetooth®*-forbindelse finder du på

http://laserliner.com/info?an=ble

Apparatet kan etablere en Bluetooth®*-forbindelse med Bluetooth 4.0 kompatible enheder.

Rækkevidden er dimensioneret til max 10 m afstand fra enheden og er meget afhængig af de givne lokale forhold som fx væggenes tykkelse og sammensætning, radiostøjkilder samt enhedens sende-/modtagelses-karakteristika.

Bluetooth ^®* er altid aktiveret, så snart apparatet tændes, da radiosystemet er dimensioneret til et meget lavt strømforbrug.

En mobil enhed kan forbindes med det tændte måleapparat via en app.

*Bluetooth ®-mærket og -logoet er registrerede varemærker tilhørende Bluetooth SIG, Inc.

Applikation (app)

Der kræves en applikation (app), for at man kan udnytte Bluetooth®*-funktionen. Denne kan man downloade fra den pågældende netbutik afhængig af enheden:

Download on the

App Store

ANDROID APP ON

Google play

Kontrollér, at Bluetooth®*-interfacet i den mobile enhed er aktiveret.

Efter start af applikationen og aktiveret Bluetooth®*-funktion kan der etableres forbindelse mellem en mobil enhed og måleapparatet. Hvis applikationen registrerer flere aktive måleapparater, vælger man det passende måleapparat.

Ved næste opstart kan dette måleapparat så forbindes automatisk.

*Bluetooth ^ -mærket og -logoet er registrerede varemærker tilhørende Bluetooth SIG, Inc.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer med implantater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, finmekanik, harddiske).

Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter“.

For at undgå generende påvirkninger skal man altid holde magneterne i en afstand på mindst 20 cm fra enhver form for følsomme implantater og apparater.

Tekniske data	Forbehold for tekniske ændringer. 18W11
Nøjagtighed elektronisk måling	± 0,05° ved 0° og 90° ± 0,1° ved 1°...89°
Visningsnøjagtighed 2 decimaler
Arbejdsbetingelser	0...50°C, 85%rH, ikke-kondenserende, arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-20...70°C, 85%rH, ikke-kondenserende
Driftsdata radiomodul	Interface Bluetooth LE 4.x; frekvensbånd: ISM-bånd 2400-2483,5 MHz, 40 kanaler; sendeeffekt: max 10 mW; båndbredde: 2 MHz; bitrate: 1 Mbit/s; modulation: GFSK / FHSS
Strømforsyning	2 x 1,5V (AAA/LR03)
Mål (B x H x D)	152 x 60 x 33 mm
Vægt (inkl. batteri)	290 g

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=malecopl

!
