Produkttype	Digitalt elektronisk vaterpas
Mærke	Laserliner
Model	DigiLevel Compact
Hovedfunktioner	Kontinuerlig 360° vinkelmåling, vandret og lodret display, hældningshukommelse, Bluetooth®-overførsel
Elektronisk målenøjagtighed	±0,05° fra 0° til 1°, ±0,1° fra 1° til 89°, ±0,05° fra 89° til 90°
Libellepræcision	±0,5 mm/m
Display	Digitalt display med 2 decimaler, baggrundsbelysning (slukker efter 1 min)
Måleenheder	Grad (°), procent (%), mm/m
Strømforsyning	2 batterier 1,5V LR03 (AAA)
Batterilevetid	Ca. 55 timer
Trådløs grænseflade	Bluetooth® LE 4.x, maks. rækkevidde 10 m, maks. senderstyrke 10 mW
Automatisk sluk-funktion	Ja, efter 10 minutters inaktivitet
Lydsignal	Ja, ved 0°, 45°, 90° eller på referenceværdi
Hældningshukommelse	Ja, vinkeloverførsel med REF-knap
Forudindstillet hældningsfunktion	1%, 2%, 3%, 4%
Kalibrering	Manuel kalibrering ved 180° rotation på en plan overflade
Beskyttelsestype	IP67 (støvtæt og midlertidig nedsænkning)
Dimensioner (L x H x D)	230 x 63 x 33 mm
Vægt	320 g (inkl. batterier)
Driftstemperatur	-10°C til 50°C, max. luftfugtighed 80% rH, ikke kondenserende
Opbevaringstemperatur	-20°C til 70°C
Materiale / Konstruktion	Indbyggede magneter til fastgørelse
Vedligeholdelse og rengøring	Rengør med en let fugtig klud, uden opløsningsmidler eller slibende midler
Sikkerhed	Vær forsigtig med stærke magnetfelter (min. 30 cm afstand til medicinske implantater)
Reservedele og reparationsmuligheder	Regelmæssig kalibrering anbefales (én gang om året), kontakt UMAREX-LASERLINER serviceafdeling
Generelle oplysninger	Overholder CE-direktiver, WEEE, EU-erklæring tilgængelig online

Ofte stillede spørgsmål - DigiLevel Compact Laserliner

Sådan tænder du DigiLevel Compact?

Tryk på TÆND/SLUK-knappen (1) for at tænde enheden. Hældningsvinklen vises på displayet. For at spare batteri slukker enheden automatisk efter 10 minutters inaktivitet.

Sådan ændrer du måleenheden?

Brug knappen (5) til at skifte mellem enheder: grad (°), procent (%) og mm/m. Den valgte enhed vises på displayet.

Sådan kalibrerer du vaterpasset?

Placer enheden på en plan og markeret overflade. Tænd den, tryk på CAL (4) indtil -1- vises. Tryk på READ (1), drej vaterpasset 180° vandret og placer det præcist igen. Tryk på READ (1) igen. En lydsignal bekræfter kalibreringens afslutning. Enheden er kalibreret, hvis den viser samme værdier i begge positioner.

Hvad bruges HOLD-funktionen til?

HOLD-funktionen fastfryser den aktuelle målte værdi på displayet. For at aktivere den, tryk og hold HOLD-knappen (6) nede. Dette er nyttigt, når vinklen skal aflæses efter at enheden er fjernet.

Sådan bruger du hældningshukommelsen (vinkeloverførsel)?

Placer enheden i den ønskede hældning og tryk på knappen (2). Displayet viser 0,00 og REF-symbolet. Du kan derefter overføre denne vinkel til andre overflader. For at deaktivere, tryk på knappen (2) igen.

Sådan aktiverer du den forudindstillede hældningsfunktion?

Tryk flere gange på knappen (3) for at vælge en hældning blandt 1%, 2%, 3% eller 4%. Den valgte værdi vises på displayet. For at deaktivere, tryk og hold knappen (3) nede.

Sådan forbinder du enheden til en smartphone via Bluetooth?

Download den dedikerede app fra din enheds store. Aktivér Bluetooth på din mobil. Tænd DigiLevel Compact (Bluetooth er altid aktiv efter tænding). Start appen og vælg det detekterede instrument. Maksimal rækkevidde er 10 m.

Hvad gør jeg, hvis enheden ikke tænder?

Kontrollér batterierne: Åbn batterirummet (8), indsæt to AAA-batterier (1,5V) med korrekt polaritet. Hvis batteriniveauet er lavt, udskift batterierne. En batteriindikator vises på displayet.

Sådan vedligeholder du DigiLevel Compact?

Rengør enheden med en let fugtig klud uden brug af rengøringsmidler, opløsningsmidler eller slibemidler. Fjern batterierne ved længere tids opbevaring. Opbevar den på et tørt og rent sted.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Enheden indeholder stærke magneter: Hold mindst 30 cm afstand til medicinske implantater (pacemakere) og magnetiske bæringer. Undgå ekstreme temperaturer, fugt og stød. Foretag ikke ændringer på enheden. Overhold retningslinjerne for elektromagnetisk stråling.

BRUGSANVISNING DigiLevel Compact Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / Anvendelse

Digitalt elektronisk vaterpas

– Horisontal og vertikal vinkelvisning
- Fra oplagrede målinger kan let over føres en ønsket vinkel
- Måledata kan overføres via Bluetooth®-interfacet

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU, som er omfattet af RUD-direktivet 2014/53/EU
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

Laserliner

Sikkerhedsanvisninger

• Måleapparatet er udstyret med et radio-interface.
• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet og radiointerferens iht. RUD-direktivet 2014/53/EU.
• Hermed erklærer Umarex GmbH & Co. KG, at radioanlægstypen DigiLevel Compact overholder de væsentlige krav og øvrige bestemmelser i EU-direktivet om radioudstyr 2014/53/EU (RED). EU-overensstemmelseserklæringens fuldstændige tekst kan findes på følgende internetadresse:

http://laserliner.com/info?an=AKI

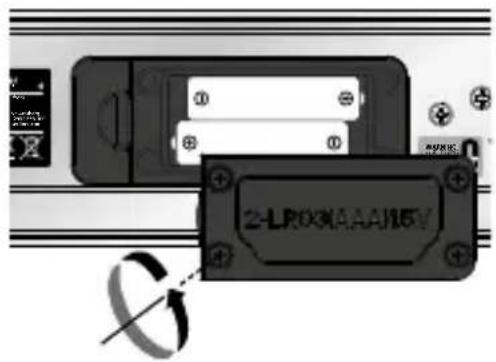

1 sætning af batterier

Åbn batterihuset og læg batterierne i. Vær opmærksom på de angivne poler.

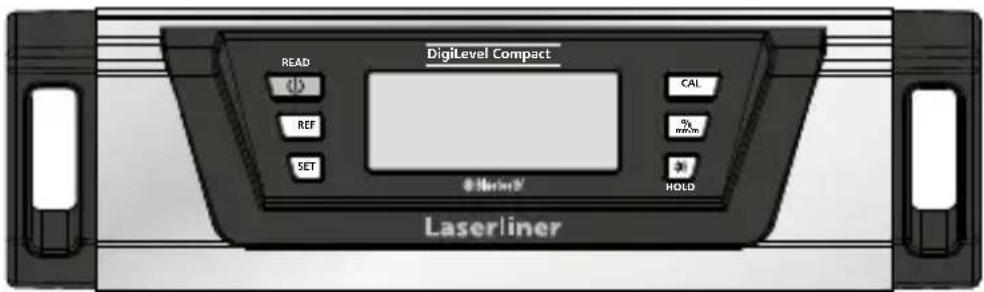

2 Tænd for instrumentet og mål

Inden hver måling skal man sikre sig, at referencefunktionen er deaktiveret.

DigiLevel Compact kan måle kontinuerligt op til 360°.

- Tænd for apparatet med kontakten (1).

- Hældningsvinklen vises i displayet (I). Hvis målingen foretages med anlægsfladen opad, vendes tal og symboler i displayet, så de stadig læses retvendt.

- Samtidig viser symbolet (a) den øjeblikkelige hældningsretning.

7 789

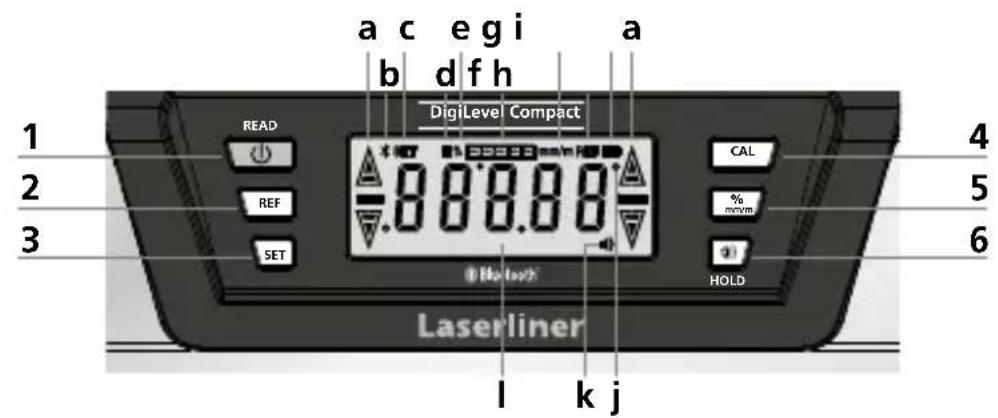

1 TÆND-/SLUK-knap / READ: Overførsel af måledata via Bluetooth® - interface
2 Indlæsning af referen- cevinkel / 3 sek.: ændre følsomhed
3 Indstil niveauforskelsfunktionen
4 Kalibrering
5 Omstilling af måleenhed
6 Akustisk signalgiver tænd/sluk / Hold-funktion
7 Magneter
8 Batterihus (Bagside)
9 Måleflad

a Hældningsretning
b Bluetooth®-funktion aktiveret
c Niveauforskelsfunktionen indstillet
d HOLD: Aktuel måleværdi fastholdes
e Måleenhed %
f Digital libelle
g Måleenhed mm/m
h Vinkel-referenceværdi indstillet
i Batteriernes ladetilstand
j Måleenhed ° grader
k Akustisk signalgiver aktiv
I Hældningsvinkel

3Valg af måleenhed

Med tasten (5) vælges den ønskede måleenhed ° grader, % procent eller mm/m.

Laserliner

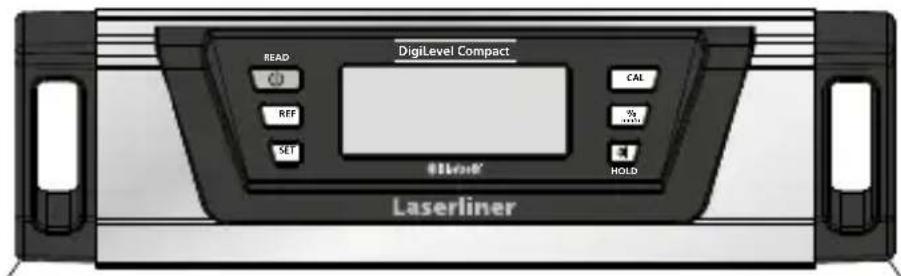

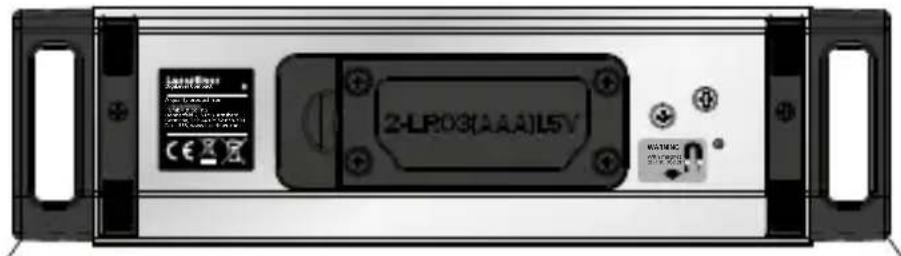

4 Kalibrering

1. Anbring apparatets måleflade (9) på et jævnt, markeret underlag (se lll. nedenfor). Tænd for apparatet (1) og tryk på CAL-knappen (4), til -1- vises i displayet.

2. Tryk efterfølgende på tasten READ (1). -1- blinker. Derefter skifter visningen til -2-.

1. Drej nu vaterpasset 180° horisontalt, og anbring det præcist på den markerede flade (omslagsmåling). Tryk derefter igen på tasten READ (1). -2- blinker. Den efterfølgende signaltone afslutter operationen.

Apparatet er korrekt kalibreret, når det viser de samme måleværdier i begge positioner (0° og 180°).

HOLD

For at holde den aktuelle måleværdi i displayet skal du holde Hold-tasten (6) længe.

6 Endring af vinkelreference

Med tasten (2) kan hældningsvinkler overføres. Anbring DigiLevel Compact i den ønskede hældning og tryk derefter på tast (2). Efterfølgende skifter visningen til „0,00°“, „REF“ vises i displayet, og den ønskede referencevinkel er indstillet. Nu kan denne hældningsvinkel overføres til andre objekter.

Når man trykker endnu en gang på knappen (2), deaktiveres vinkel-referenceværdien.

Med tasten (3) kan der forudindstilles niveauforskelle på 1 %, 2 %, 3 % og 4 %. Tryk derefter på tasten (3), til den ønskede værdi vises i displayet. Ved at trykke længe på tasten (3) deaktiveres niveauforskelsfunktionen.

8 Akkustisk signal

Med tasten (6) kobles signalet til og fra. Når hældningsvinklen er 0°, 45°, 90° eller den sidst indlæste hældningsværdi står i displayet, lyder det akustiske signal.

Hvis du arbejder med en ændret vinkelreference, bliver signalet aktiveret med den nye værdi for 0°, 45° og 90°.

Autosluk-funktion

Måleapparatet slukker automatisk efter 10 minutter inaktivitet for at spare batteri. Baggrundsbelysningen frakobles efter 1 minut.

Dataoverførsel

Apparatet har en Bluetooth ^ -funktion, som muliggør dataoverførsel via radioteknik til mobile enheder med Bluetooth ^ -interface (f.eks. smartphone, tablet).

Systemkravet til en Bluetooth®-forbindelse finder du på

http://laserliner.com/info?an=ble

Apparatet kan etablere en Bluetooth®*-forbindelse med Bluetooth 4.0-kompatible enheder.

Rækkevidden er dimensioneret til max 10 m afstand fra enheden og er meget afhængig af de givne lokale forhold som fx væggenes tykkelse og sammensætning, radiostøjkildersamt enhedens sende-/modtagelses-karakteristika.

Bluetooth®* er altid aktiveret, så snart apparatet tændes, da radiosystemet er dimensioneret til et meget lavt strømforbrug.

En mobil enhed kan forbindes med det tændte måleapparat via en app.

* Bluetooth®-mærket og -logoet er registrerede varemærker tilhørende Bluetooth SIG, Inc.

Laserliner

Applikation (app)

Der kræves en applikation (app), for at man kan udnytte Bluetooth®-funktionen. Denne kan man downloade fra den pågældende netbutik afhængig af enheden:

Efter start af applikationen og aktiveret Bluetooth®*-funktion kan der etableres forbindelse mellem en mobil enhed og måleapparatet. Hvis applikationen registrerer flere aktive måleapparater, vælger man det passende måleapparat. Ved næste opstart kan dette måleapparat så forbindes automatisk.

* Bluetooth®mærket og -logoet er registrerede varemærker tilhørende Bluetooth SIG, Inc.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer med implantater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, finmekanik, harddiske).

Med hensyn til stærke magnetfelters virkning på personer skal man iagttagde relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter”.

For at undgå generende påvirkninger skal man altid holde magnet-erne i en afstand på mindst 30 cm fra enhver form for følsomme implantater og apparater.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at garantere præcisionen og funktionen. Vi anbefaler et kalibreringsinterval på et år. Kontakt din forhandler eller henvend til til serviceafdelingen i UMAREX-LASERLINER.

Tekniske data

Nøjagtighed elektronisk måling	± 0,05° ved 0° ... 1° ± 0,1° ved 1° ... 89° ± 0,05° ved 89° ... 90°
Libellenøjagtighed	± 0,5 mm/m
Visningsnøjagtighed 2 decimaler
Beskyttelsesmåde	IP 67
Strømkilde 2 x 1,5V LR03	(AAA)
Driftstid ca. 55 timer
Driftsdata radiomodul	Interface Bluetooth LE 4.x;Frekvensbånd: ISM-bånd2400-2483,5 MHz, 40 kanaler;Sendeeffekt: max 10 mW;Båndbredde: 2 MHz; Bitrate: 1 Mbit/s;modulation: GFSK / FHSS
Arbejdsbetingelser	-10°C ... 50°C, luftfugtighed maks. 80% rH, Ikke-kondenserende, arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-20°C ... 70°C,luftfugtighed maks. 80% rH
Mål (B x H x D)	230 x 63 x 33 mm
Vægt	320 g (inkl. batterier)

Forbehold for tekniske ændringer. 21W03

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=AKI
