DigiLevel Compact - Nivel láser Laserliner - Manual de uso y guía de instrucciones gratis

Tipo de producto	Nivel de burbuja electrónico digital
Marca	Laserliner
Modelo	DigiLevel Compact
Funciones principales	Medición de ángulo continuo 360°, visualización horizontal y vertical, memoria de inclinación, transmisión Bluetooth®
Precisión de medición electrónica	±0,05° de 0° a 1°, ±0,1° de 1° a 89°, ±0,05° de 89° a 90°
Precisión de las burbujas	±0,5 mm/m
Pantalla	Pantalla numérica con 2 decimales, retroiluminación (apagado después de 1 min)
Unidades de medida	Grado (°), porcentaje (%), mm/m
Alimentación	2 pilas 1,5V LR03 (AAA)
Autonomía	Aproximadamente 55 horas
Interfaz inalámbrica	Bluetooth® LE 4.x, alcance máx. 10 m, potencia de emisión máx. 10 mW
Función de apagado automático	Sí, después de 10 minutos de inactividad
Señal sonora	Sí, a 0°, 45°, 90° o en valor de referencia
Memoria de inclinación	Sí, transferencia de ángulo mediante tecla REF
Función de inclinación preestablecida	1%, 2%, 3%, 4%
Calibración	Calibración manual mediante rotación de 180° sobre superficie plana
Tipo de protección	IP67 (hermético al polvo e inmersión temporal)
Dimensiones (L x H x P)	230 x 63 x 33 mm
Peso	320 g (pilas incluidas)
Temperatura de funcionamiento	-10°C a 50°C, humedad máx. 80% HR, no condensante
Temperatura de almacenamiento	-20°C a 70°C
Material / Construcción	Imanes integrados para fijación
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo, sin disolventes ni productos abrasivos
Seguridad	Atención a los campos magnéticos potentes (distancia mín. 30 cm de implantes médicos)
Piezas de repuesto y reparabilidad	Calibración regular recomendada (una vez al año), contactar con el SAT UMAREX-LASERLINER
Información general	Conforme a las directivas CE, RAEE, declaración UE disponible en línea

Preguntas frecuentes - DigiLevel Compact Laserliner

¿Cómo encender el DigiLevel Compact?

Presione el botón ENCENDIDO/APAGADO (1) para encender el aparato. El ángulo de inclinación se muestra en la pantalla. Para ahorrar pilas, el aparato se apaga automáticamente después de 10 minutos de inactividad.

¿Cómo cambiar la unidad de medida?

Use el botón (5) para alternar entre las unidades: grado (°), porcentaje (%) y mm/m. La unidad seleccionada se muestra en la pantalla.

¿Cómo calibrar el nivel?

Coloque el aparato en una superficie plana y marcada. Enciéndalo, presione CAL (4) hasta que aparezca -1-. Presione READ (1), luego gire el nivel 180° horizontalmente y vuelva a colocarlo exactamente. Presione de nuevo READ (1). Una señal sonora confirma el final de la calibración. El aparato está calibrado si muestra los mismos valores en ambas posiciones.

¿Para qué sirve la función HOLD?

La función HOLD permite congelar el valor medido actual en la pantalla. Para activarla, mantenga presionado el botón HOLD (6). Esto es útil cuando se debe registrar el ángulo después de retirar el aparato.

¿Cómo usar la memoria de inclinación (transferencia de ángulo)?

Coloque el aparato en la inclinación deseada y presione el botón (2). La pantalla muestra 0,00 y el símbolo REF. Luego puede transferir este ángulo a otras superficies. Para desactivar, presione nuevamente el botón (2).

¿Cómo activar la función de inclinación preestablecida?

Presione varias veces el botón (3) para seleccionar una pendiente entre 1%, 2%, 3% o 4%. El valor seleccionado se muestra en la pantalla. Para desactivar, mantenga presionado el botón (3).

¿Cómo conectar el aparato a un smartphone mediante Bluetooth?

Descargue la aplicación dedicada desde la tienda de su dispositivo. Active el Bluetooth en su móvil. Encienda el DigiLevel Compact (el Bluetooth siempre está activo después del encendido). Inicie la aplicación y seleccione el instrumento detectado. El alcance máximo es de 10 m.

¿Qué hacer si el aparato no se enciende?

Verifique las pilas: abra el compartimiento de pilas (8), inserte dos pilas AAA (1.5V) respetando la polaridad. Si el nivel de carga es bajo, reemplace las pilas. Hay un indicador de carga en la pantalla.

¿Cómo mantener el DigiLevel Compact?

Limpie el aparato con un paño ligeramente húmedo, sin usar productos de limpieza, disolventes ni abrasivos. Retire las pilas en caso de almacenamiento prolongado. Consérvelo en un lugar seco y limpio.

¿Cuáles son las precauciones de seguridad a seguir?

El aparato contiene imanes potentes: mantenga una distancia de al menos 30 cm de implantes médicos (marcapasos) y soportes magnéticos. Evite temperaturas extremas, humedad y golpes. No modifique el aparato. Respete las directivas sobre radiaciones electromagnéticas.

MANUAL DE USUARIO DigiLevel Compact Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Función / Uso

Nivel de burbuja electrónico digital

• Indicación de ángulos horizontal y vertical
• La memoria de inclinación permite transferir ángulos fácilmente
• Los datos medidos pueden ser transmitidos por la interfaz Bluetooth®

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva europea 2014/30/UE de CEM, cubierta por la Directiva 2014/53/UE de equipos radioeléctricos (RED).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.
• El uso cerca de altas tensiones o bajo campos electromagnéticos alternos elevados puede mermar la precisión de la medición.

Laserliner

Instrucciones de seguridad

Manejo de radiofrecuencias RF

• El instrumento de medición está equipado con una interfaz radioeléctrica.
• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética y emisión radioeléctrica según la Directiva 2014/53/UE de RED.
• Umarex GmbH & Co. KG declara aquí que el tipo de equipo radioeléctrico DigiLevel Compact cumple los requisitos básicos y otras disposiciones de la Directiva 2014/53/UE de equipos radioeléctricos (RED). El texto completo de la declaración de conformidad UE está disponible en la siguiente dirección de Internet: http://laserliner.com/info?an=AKI

1 Poner las pilas

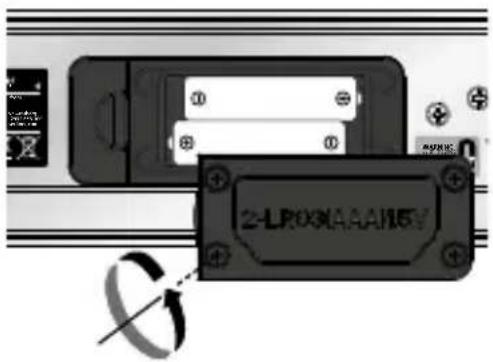

Abra la caja para pilas e inserte las pilas según los símbolos de instalación. Coloque las pilas en el polo correcto.

2 Conectar y medir

Antes de cada medición, compruebe que esté desactivada la función de referencia.

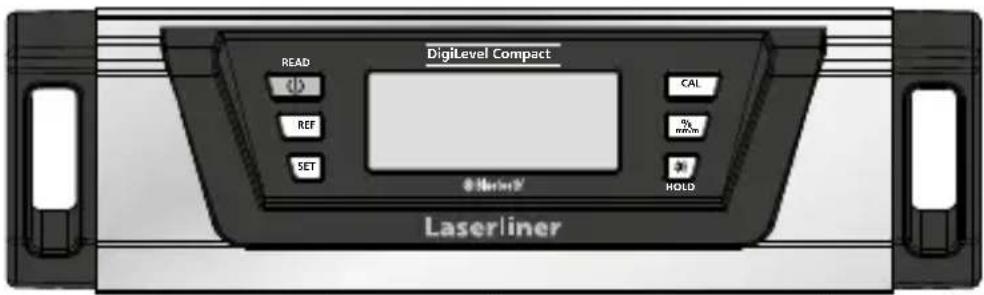

El DigiLevel Compact puede medir ángulos continuamente a 360°.

• Encienda el aparato con la tecla (1).
• El ángulo de inclinación aparece en la indicación (I).

Al medir inclinaciones arriba de la cabeza, el sentido de indicación se adapta automáticamente.

- Adicionalmente con el símbolo (a) se indica el sentido momentáneo de inclinación.

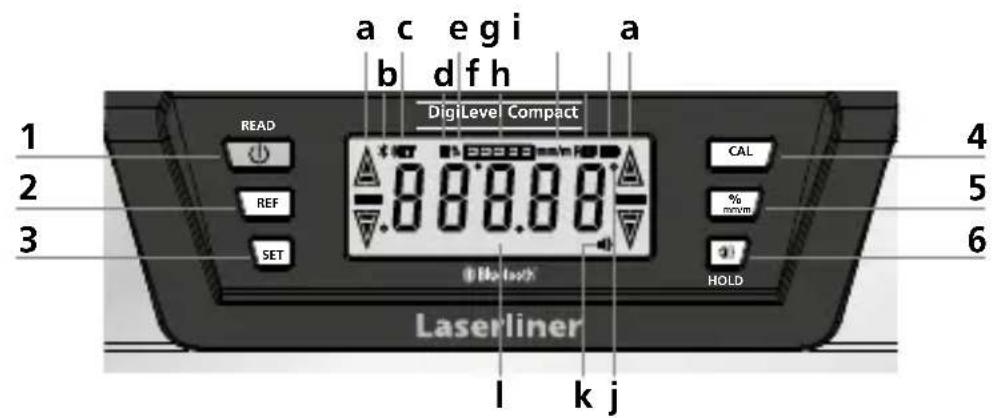

1 Tecla de encendido y apagado (ON/OFF) / READ: transmisión de los datos por Bluetooth®
2 Ajuste de valor dereferencia ángulo / 3 segundos: sensibilidad de cambio
3 Aplicar función de plano inclinado
4 Calibración
5 Cambiar unidad de medida
6 Emisor de señales acústicas on/off / Función Hold
7 Imanes
8 Caja de pilas (Trasero)
9 Superficie de medición

a Sentido de inclinación
b Función Bluetooth® activada
c Función de plano inclinado aplicada
d HOLD: mantener medición actual
e Unidad de medición %
f Nivel de burbuja digital
g Unidad de medición mm/m
h Valor de referencia angular aplicado
i Indicación estado de pilas
j Unidad de medición ° grados
k Emisor de señales acústicas activado
I Ángulo de inclinación

3 Selección de la unidad de medición

Con la tecla (5) la unidad de medición se cambia entre ° grados, % e mm/m.

Laserliner

4 Calibración

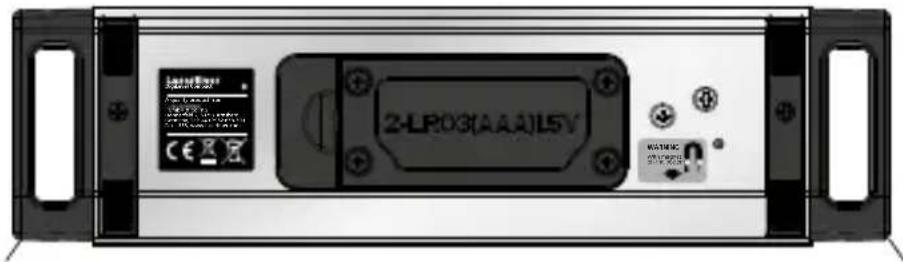

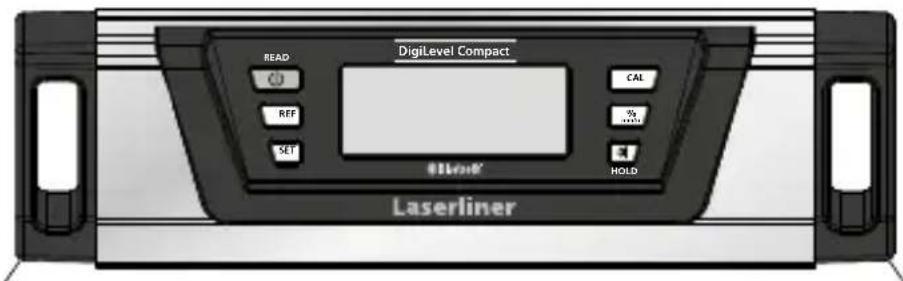

1. Coloque la superficie de medición (9) del aparato sobre una base lisa y marcada (ver fig. abajo). Encender el aparato (1) y pulse la tecla CAL (4) tanto tiempo, hasta que aparece -1-.

2. A continuación pulse la tecla READ (1). -1- intermitente. La indicación cambia ahora a -2-.

1. Gire ahora el nivel de burbuja en 180° horizontalmente y póngalo exactamente sobre la superficie marcada (medición inversa). Pulse de nuevo la tecla READ (1). -2- intermitente. El proceso finaliza con un sonido.

El aparato está calibrado correctamente cuando en ambas posiciones (0° y 180°) aparecen los mismos valores.

HOLD

Para mantener la medición actual en la pantalla pulse la tecla Hold (6) de forma prolongada.

6 Cambiar el valor de referencia del ángulo

Las inclinaciones se pueden traspasar con la tecla (2). Para ello coloque el aparato a la inclinación deseada y pulse la tecla (2). La indicación cambia ahora a „0,00°“, en la pantalla se muestra „REF“ y ya está aplicado el ángulo de referencia deseado. Ahora la inclinación se puede pasar a otros objetos.

Pulsando de nuevo la tecla (2) se desactiva la referencia de ángulo.

7 Función de plano inclinado

Con la tecla (3) se puede ajustar las inclinaciones preconfiguradas de 1%, 2%, 3% y 4%. Para ello, pulse la tecla (3) tantas veces como sea necesario hasta que se muestre en la pantalla el valor deseado. Pulsando la tecla (3) de forma prolongada se desactiva la función de plano inclinado.

8 Señalización acústica

El emisor de señal se enciende / apaga con la tecla (6). Si el ángulo de inclinación está en 0°, 45°, 90° o el último valormemorizado, esto se indica con una señal acústica.

Si trabaja con un valor de referencia del ángulo modificado, el emisor de señal se activa con este nuevo valor de referencia (indicación 0°, 45°, 90°).

Función Auto Off

El aparato se desconecta automáticamente a los 10 minutos de inactividad para proteger las pilas. La iluminación de fondo se apaga al cabo de 1 minuto.

Transmisión de datos

El aparato dispone de una función Bluetooth®* que permite transmitir datos de manera inalámbrica a dispositivos móviles con interfaz Bluetooth®* (p. ej. smartphones o tablets).

En http://laserliner.com/info?an=ble encontrará los requisitos del sistema para la conexión Bluetooth®*.

El dispositivo puede conectarse por Bluetooth®* con dispositivos compatibles con Bluetooth 4.0.

El alcance desde el dispositivo final es de 10 m como máximo y depende en gran medida de las condiciones el entorno, p. ej. el grosor y la composición de las paredes, interferencias inalámbricas y las funciones de envío / recepción del dispositivo final.

Bluetooth®* siempre está activo tras encender el aparato, pues el sistema radioeléctrico está diseñado para un consumo de energía muy bajo.

Un dispositivo móvil puede conectarse con el instrumento de medición encendido por medio de una aplicación.

* La marca Bluetooth® y el logotipo son marcas registradas de Bluetooth SIG, Inc.

Laserliner

Applikation (App)

Para utilizar la función Bluetooth®* se necesita una aplicación. Puede descargarla de la plataforma correspondiente en función del dispositivo:

Tenga en cuenta que tiene que estar activada la interfaz Bluetooth®* del dispositivo móvil.

Una vez iniciada la aplicación y activada la función Bluetooth®* se puede establecer la conexión entre el dispositivo móvil y el instrumento de medición. Si la aplicación detecta varios dispositivos activos, deberá elegir el que corresponda. Cuando se inicie de nuevo, el dispositivo podrá conectarse automáticamente.

* La marca Bluetooth® y el logotipo son marcas registradas de Bluetooth SIG, Inc.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecidoy evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Peligro por fuertes campos magnéticos

Los campos magnéticos fuertes pueden tener efectos dañinos en personas que utilicen dispositivos corporales activos (p. ej. marcapasos) y en equipos electromagnéticos (p. ej. tarjetas magnéticas, relojes mecánicos, mecanismos de precisión, discos duros). En cuanto al efecto de los campos magnéticos fuertes sobre las personas deben tenerse en cuenta las disposiciones y normas nacionales pertinentes, por ejemplo en Alemania la norma de la mutua profesional BGV B11 artículo 14 „Campos electromagnéticos“. Para evitar un efecto nocivo, mantenga los imanes siempre a una distancia mínima de 30 cm respecto a los dispositivos implantados y equipos que puedan ser afectados.

Calibración

El aparato tiene que ser calibrado y verificado con regularidad para poder garantizar la precisión y el funcionamiento. Se recomienda una periodicidad de calibración de un año. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

Datos técnicos

Precisión medición electrónica	± 0,05° para 0° ... 1° ± 0,1° para 1° ... 89° ± 0,05° para 89° ... 90°
Precisión de las burbujas	± 0,5 mm/m
Precisión indicada	2 decimales
Tipo de protección IP 67
Alimentación	2 x 1,5V LR03 (AAA)
Tiempo de funcionamiento	con láser: aprox. 10 h sin láser: aprox. 55 h
Datos de servicio del módulo radioeléctrico	Interfaz de Bluetooth LE 4.x; Banda de frecuencias: banda ISM 2400-2483.5 MHz, 40 canales; Potencia de emisión: máx. 10 mW; Anchura de banda: 2 MHz; Velocidad binaria: 1 Mbit/s; modulación: GFSK / FHSS
Condiciones de trabajo	-10°C ... 50°C, humedad del aire máx. 80% rH, no condensante, altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén	-20°C ... 70°C, humedad del aire máx. 80% rH
Dimensiones (An x Al x F)	230 x 63 x 33 mm
Peso	320 g (pilas incluida)

Sujeto a modificaciones técnicas. 21W03

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE. Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados. Más información detallada y de seguridad en: http://laserliner.com/info?an=AKI

Laserliner
