DigiLevel Compact - Laserwaterpas Laserliner - Gratis gebruiksaanwijzing en handleiding

Soort product	Digitale elektronische waterpas
Merk	Laserliner
Model	DigiLevel Compact
Belangrijkste functies	Continue 360° hoekmeting, horizontale en verticale weergave, hellinggeheugen, Bluetooth®-transmissie
Elektronische meetnauwkeurigheid	±0,05° van 0° tot 1°, ±0,1° van 1° tot 89°, ±0,05° van 89° tot 90°
Nauwkeurigheid van de libellen	±0,5 mm/m
Weergave	Digitale weergave met 2 decimalen, achtergrondverlichting (uit na 1 min)
Meeteenheden	Graden (°), procent (%), mm/m
Voeding	2 batterijen 1,5V LR03 (AAA)
Levensduur	Ongeveer 55 uur
Draadloze interface	Bluetooth® LE 4.x, max bereik 10 m, zendvermogen max 10 mW
Automatische uitschakelfunctie	Ja, na 10 minuten inactiviteit
Geluidssignaal	Ja, bij 0°, 45°, 90° of op referentiewaarde
Hellingsgeheugen	Ja, hoekoverdracht via toets REF
Vooraf ingestelde hellingsfunctie	1%, 2%, 3%, 4%
Kalibratie	Handmatige kalibratie door 180° rotatie op een vlakke ondergrond
Beschermingsklasse	IP67 (stofdicht en tijdelijke onderdompeling)
Afmetingen (L x H x D)	230 x 63 x 33 mm
Gewicht	320 g (inclusief batterijen)
Bedrijfstemperatuur	-10°C tot 50°C, max luchtvochtigheid 80% rH, niet condenserend
Opslagtemperatuur	-20°C tot 70°C
Materiaal / Constructie	Ingebouwde magneten voor bevestiging
Onderhoud en reiniging	Reinigen met een licht vochtige doek, zonder oplosmiddelen of schurende producten
Veiligheid	Let op sterke magnetische velden (minstens 30 cm afstand van medische implantaten)
Reserveonderdelen en repareerbaarheid	Regelmatige kalibratie aanbevolen (eenmaal per jaar), neem contact op met de klantendienst van UMAREX-LASERLINER
Algemene informatie	Voldoet aan CE-richtlijnen, WEEE, EU-verklaring online beschikbaar

Veelgestelde vragen - DigiLevel Compact Laserliner

Hoe zet ik de DigiLevel Compact aan?

Druk op de AAN/UIT-toets (1) om het apparaat in te schakelen. De hellingshoek wordt op het scherm weergegeven. Om batterijen te sparen, schakelt het apparaat automatisch uit na 10 minuten inactiviteit.

Hoe wijzig ik de meeteenheid?

Gebruik toets (5) om te schakelen tussen eenheden: graden (°), procent (%) en mm/m. De geselecteerde eenheid wordt op het scherm weergegeven.

Hoe kalibreer ik de waterpas?

Plaats het apparaat op een vlak en gemarkeerd oppervlak. Schakel het in, druk op CAL (4) tot -1- wordt weergegeven. Druk op READ (1), draai de waterpas 180° horizontaal en plaats hem precies terug. Druk nogmaals op READ (1). Een geluidssignaal bevestigt het einde van de kalibratie. Het apparaat is gekalibreerd als het in beide posities dezelfde waarden weergeeft.

Waar dient de HOLD-functie voor?

De HOLD-functie bevriest de huidige gemeten waarde op het scherm. Om deze te activeren, houdt u de toets HOLD (6) lang ingedrukt. Dit is handig wanneer de hoek moet worden genoteerd nadat het apparaat is verwijderd.

Hoe gebruik ik het hellingsgeheugen (hoekoverdracht)?

Plaats het apparaat op de gewenste helling en druk op toets (2). Het scherm toont 0,00 en het symbool REF. U kunt deze hoek vervolgens op andere oppervlakken overbrengen. Om uit te schakelen, drukt u nogmaals op toets (2).

Hoe activeer ik de vooraf ingestelde hellingsfunctie?

Druk meerdere keren op toets (3) om een helling van 1%, 2%, 3% of 4% te selecteren. De gekozen waarde wordt op het scherm weergegeven. Om uit te schakelen, houdt u toets (3) lang ingedrukt.

Hoe verbind ik het apparaat met een smartphone via Bluetooth?

Download de speciale app uit de store van uw apparaat. Schakel Bluetooth in op uw mobiel. Zet de DigiLevel Compact aan (Bluetooth is altijd actief na inschakeling). Start de app en selecteer het gedetecteerde instrument. Het maximale bereik is 10 m.

Wat te doen als het apparaat niet inschakelt?

Controleer de batterijen: open het batterijvak (8), plaats twee AAA-batterijen (1,5V) met de juiste polariteit. Als het laagniveau laag is, vervang dan de batterijen. Er is een laadindicator op het scherm.

Hoe onderhoud ik de DigiLevel Compact?

Reinig het apparaat met een licht vochtige doek, zonder gebruik van reinigingsmiddelen, oplosmiddelen of schuurmiddelen. Verwijder de batterijen bij langdurige opslag. Bewaar het op een droge en schone plaats.

Welke veiligheidsmaatregelen moet ik nemen?

Het apparaat bevat sterke magneten: houd minstens 30 cm afstand van medische implantaten (pacemakers) en magnetische dragers. Vermijd extreme temperaturen, vocht en schokken. Wijzig het apparaat niet. Volg de richtlijnen voor elektromagnetische straling.

GEBRUIKSAANWIJZING DigiLevel Compact Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aan- wijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

• Horizontale en verticale hoekindicator
• Dankzij het neigingsgeheugen kunnen hoeken eenvoudig worden overgedragen
• De meetgegevens kunnen via de Bluetooth®-interface worden overgedragen

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU die wordt afgedekt door de radio-apparatuurrichtlijn 2014/53/EU (RED).
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

Veiligheidsinstructies

Omgang met radiografische straling

• Het meettoestel is uitgerust met een radiografische interface.
• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit en radiografische straling volgens de radio-apparatuurrichtlijn 2014/53/EU (RED).

- Bij dezen verklaart Umarex GmbH & Co. KG dat het radiografische installatietype DigiLevel Compact voldoet aan de wettelijke eisen en verdere bepalingen van de Europese radio-apparatuurrichtlijn 2014/53/EU (RED). De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar onder het volgende internetadres:

http://laserliner.com/info?an=AKI

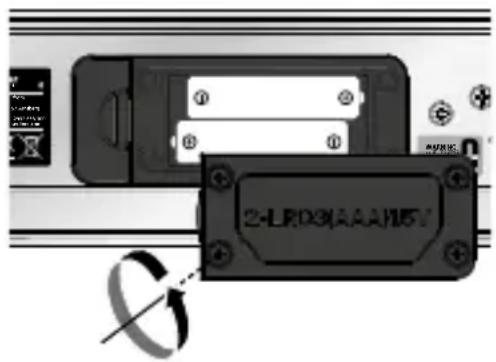

1 Plaatsen van de batterijen

Open het batterijvakje en plaats de batterijen overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

Let voor iedere meting op dat de referentiefunctie gedeactiveerd is

De DigiLevel Laser DigiLevel Compact kan hoeken constant op 360° meten.

– Schakel het apparaat in met toets (1).
- De neigingshoek verschijnt in de weergave (I). Wanneer neigingen boven hoofdhoogte gemeten worden, past de weergaverichting zich automatisch aan.
- Bovendien wordt met het symbool (a) de actuele neigingsrichting weergegeven.

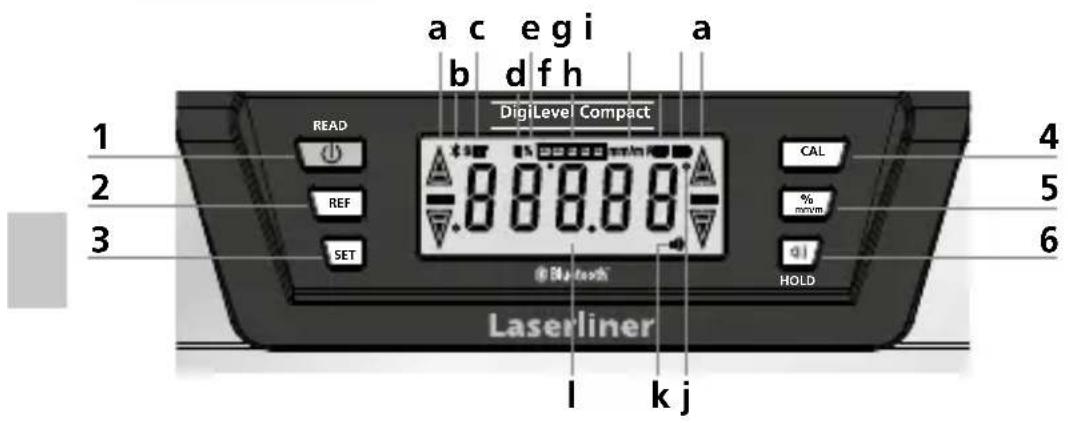

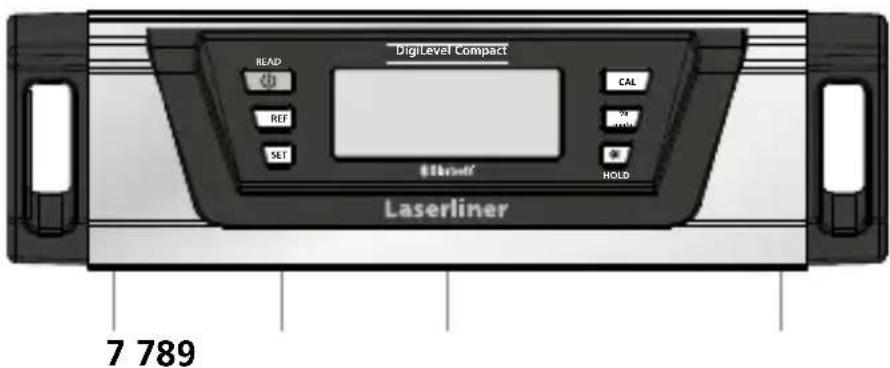

1 AAN- / UIT-toets / READ: meet-gegevens overdragen via Bluetooth®-interface
2 Hoek-referentiewaarde instellen / 3 sec.: Gevoeligheid wijzigen
3 Afschot-functie instellen
4 Kalibratie
5 Meeteenheid omschakelen
6 Akoestische signaalgever aan/uit / Hold-functie
7 Magneten

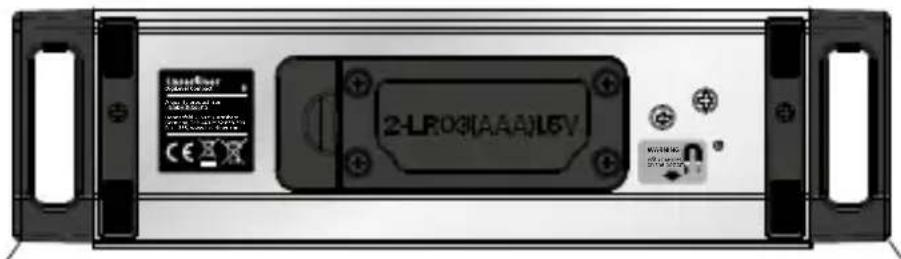

8 Batterijvakje (Achterzijde)
9 Meetoppervlak

a Neigingrichting b Bluetooth®-functie geactiveerd c Afschot-functie ingesteld d HOLD: actuele meetwaarde wordt gehouden
e Meeteenheid %
f Digitale libel
g Meeteenheid mm/m
h Hoek-referentiewaarde
i ingesteld
j Indicator batterijtoestand
k Meeteenheid ° graad
I Akoestische signaalgever actief Neigingshoek

3Keuze van de meeteenheid

Met toets (5) kunt u de meeteenheid tussen °graden, % en mm/m omschakelen.

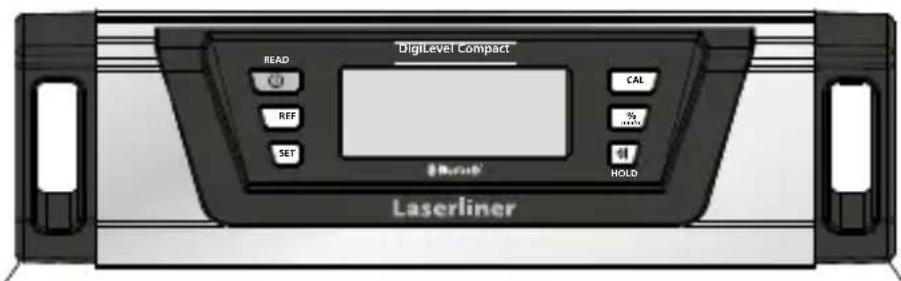

4 Kalibratie

1. Positioneer het meetoppervlak (9) van het apparaat op een rechte en gekenmerkte ondergrond (zie afb. beneden). Schakel het apparaat in (1) en houd de CAL-toets (4) ingedrukt totdat -1- verschijnt.

2. Druk vervolgens de READ-toets (1) in. -1- knippert.

Daarna schakelt de weergave over naar -2-.

1. Draai de waterpas nu horizontaal 180° en plaats deze exact op het gekenmerkte oppervlak (omslagmeting).

Daarna schakelt de weergave over naar -2-.

Het volgende signaalgeluid sluit het proces af.

Het apparaat is correct gekalibreerd wanneer in beide posities (0° en 180°) dezelfde meetwaarden worden weergegeven.

HOLD

Druk de Hold-toets (6) lang in om de actuele meetwaarde op het display vast te houden.

6 Veranderen van de hoek-referentiewaarde

Met toets (2) kunnen neigingen worden overgedragen. Leg daarvoor het apparaat aan op de gewenste neiging en druk op toets (2).

Vervolgens schakelt de weergave om naar ,0,00°', 'REF' verschijntop het display en de gewenste referentiehoek is ingesteld.

Nu kan de neiging op andere voorwerpen worden overgedragen.

Door opnieuw op de toets (2) te drukken wordt de referentiewaarde gedeactiveerd.

Laserliner

7 Afschot-functie

Met de toets (3) kunnen vooringestelde afschotten van 1 %, 2 %, 3 % en 4 % worden ingesteld. Druk daarvoor steeds weer op de toets (3) totdat de gewenste waarde op het display verschijnt. Door het lang indrukken van de toets (3) te drukken wordt de afschot-functie gedeactiveerd.

8 Akoestische signalering

Met toets (6) wordt de signaalgever in-/uitgeschakeld. Wanneer de neigingshoek op 0°, 45°, 90° of de laatste geheugenwaarde staat, wordt dit akoestisch gesignaleerd.

!

Wanneer u met een gewijzigde hoek-referentiewaarde werkt, wordt de signaalgever bij deze nieuwe referentiewaarde (0°, 45°, 90° weergave) geactiveerd.

Auto Off-functie

Het meetapparaat schakelt na 10 minuten inactiviteit automatisch uit om de batterijen te sparen. De achtergrondverlichting wordt na afloop van 1 minuut uitgeschakeld.

Gegevensoverdracht

Het toestel beschikt over een Bluetooth®*-functie die de gegevensoverdracht naar mobiele eindtoestellen met een Bluetooth®*-interface (bijv. smartphone, tablet) mogelijk maakt door middel van radiografische techniek.

Voor de systeemvereisten van een Bluetooth®-verbinding verwijzen wij naar http://laserliner.com/info?an=ble

Het toestel kan een Bluetooth®-verbinding opbouwen met toestellen die compatibel zijn met Bluetooth 4.0.

De reikwijdte is beperkt tot max. 10 m van het eindtoestel en is in sterke mate afhankelijk van de omgevingsvoorwaarden zoals bijv. de dikte en de samenstelling van muren, van radiografische storingsbronnen en van de verzendings-/ontvangsteigenschappen van het eindtoestel.

Bluetooth®* is na het inschakelen altijd geactiveerd omdat dit maar een heel gering stroomverbruik heeft.

Via een app kan een mobiel eindtoestel een verbinding maken met het ingeschakelde meettoestel.

* Het Bluetooth®-woordmerk en het logo zijn geregistreerde handelsmerken van Bluetooth SIG, Inc.

Applicatie (app)

Voor het gebruik van de Bluetooth®-functie is een applicatie vereist. Deze kunt u al naargelang het eindtoestel in de betreffende 'stores' downloaden:

Let op dat de Bluetooth®*-interface van het mobiele eindtoestel geactiveerd moet zijn.

Na de start van de applicatie en de geactiveerde Bluetooth®* - functie kan een mobiel eindtoestel een verbinding maken met het meettoestel. Als de applicatie meerdere actieve meettoestellen herkent, kiest u het passende meettoestel uit de lijst. Bij de volgende start kan de verbinding naar dit meettoestel automatisch tot stand worden gebracht.

* Het Bluetooth®-woordmerk en het logo zijn geregistreerde handelsmerken van Bluetooth SIG, Inc.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Gevaar door krachtige magnetische velden

Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, mechanischen horloges, fijne mechanische apparatuur, harde schijven).

Met het oog op het effect van krachtige magnetische velden op personen dienen

de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijke ongevallenverzekering BGV B11 §14 „Elektromagnetische Felder“ (elektromagnetische velden).

Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de bedreigde implantaten en apparaten te houden.

Laserliner

Kalibratie

Het meettoestel moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER.

Technische gegevens

Exactheid van de elektronische meting	± 0,05° bij 0° ... 1° ± 0,1° bij 1° ... 89° ± 0,05° bij 89° ... 90°
Exactheid van de libellen	± 0,5 mm/m
Weergavenauwkeurigheid	2 decimaalcijfers
Beschermingskaart IP 67
Stroomverzorging	2 x 1,5V LR03 (AAA)
Bedrijfsduur	ca. 55 uur
Bedrijfsgegevens radiografische module	Interface Bluetooth LE 4.x; Frequentieband: ISM band; 2400-2483.5 MHz, 40 kanalen; zendvermogen: max. 10 mW; bandbreedte: 2 MHz: bitrate: 1 Mbit/s; modulatie: GFSK / FHSS
Werkomstandigheden	-10°C ... 50°C, luchtvochtigheid max. 80% rH, niet-condenserend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdam Peil)
Opslagvoorwaarden	-20°C ... 70°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D) 230 x 63 x 33 mm
Gewicht	320 g (incl. batterijen)

Technische veranderingen voorbehouden. 21W03

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AKI
