DigiLevel Compact - Livella laser Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Livello a bolla elettronico digitale
Marca	Laserliner
Modello	DigiLevel Compact
Funzioni principali	Misurazione angolo 360° continua, visualizzazione orizzontale e verticale, memoria inclinazione, trasmissione Bluetooth®
Precisione misurazione elettronica	±0,05° da 0° a 1°, ±0,1° da 1° a 89°, ±0,05° da 89° a 90°
Precisione delle bolle	±0,5 mm/m
Display	Display numerico con 2 decimali, retroilluminazione (spegnimento dopo 1 min)
Unità di misura	Grado (°), percentuale (%), mm/m
Alimentazione	2 pile 1,5V LR03 (AAA)
Autonomia	Circa 55 ore
Interfaccia wireless	Bluetooth® LE 4.x, portata max 10 m, potenza di emissione max 10 mW
Funzione spegnimento automatico	Sì, dopo 10 minuti di inattività
Segnale acustico	Sì, a 0°, 45°, 90° o su valore di riferimento
Memoria inclinazione	Sì, riporto angolo tramite tasto REF
Funzione inclinazione preimpostata	1%, 2%, 3%, 4%
Calibrazione	Calibrazione manuale tramite rotazione 180° su superficie piana
Tipo di protezione	IP67 (a tenuta di polvere e immersione temporanea)
Dimensioni (L x H x P)	230 x 63 x 33 mm
Peso	320 g (pile incluse)
Temperatura di funzionamento	-10°C a 50°C, umidità max 80% rH, non condensante
Temperatura di stoccaggio	-20°C a 70°C
Materiale / Costruzione	Magneti integrati per fissaggio
Manutenzione e pulizia	Pulire con un panno leggermente umido, senza solventi né prodotti abrasivi
Sicurezza	Attenzione ai campi magnetici potenti (distanza min 30 cm da impianti medici)
Ricambi e riparabilità	Calibrazione regolare consigliata (una volta all'anno), contattare il SAV UMAREX-LASERLINER
Informazioni generali	Conforme alle direttive CE, RAEE, dichiarazione UE disponibile online

Domande frequenti - DigiLevel Compact Laserliner

Come accendere il DigiLevel Compact?

Premere il tasto ACCENSIONE/SPEGNIMENTO (1) per accendere l'apparecchio. L'angolo di inclinazione viene visualizzato sullo schermo. Per risparmiare le pile, l'apparecchio si spegne automaticamente dopo 10 minuti di inattività.

Come cambiare l'unità di misura?

Utilizzare il tasto (5) per passare da un'unità all'altra: grado (°), percentuale (%) e mm/m. L'unità selezionata viene visualizzata sullo schermo.

Come calibrare la livella?

Posizionare l'apparecchio su una superficie piana e contrassegnata. Accenderlo, premere CAL (4) fino a visualizzazione di -1-. Premere READ (1), quindi ruotare la livella di 180° in orizzontale e riposizionarla esattamente. Premere nuovamente READ (1). Un segnale acustico conferma il termine della calibrazione. L'apparecchio è calibrato se visualizza gli stessi valori in entrambe le posizioni.

A cosa serve la funzione HOLD?

La funzione HOLD permette di bloccare il valore misurato corrente sul display. Per attivarla, tenere premuto il tasto HOLD (6). Ciò è utile quando l'angolo deve essere rilevato dopo aver rimosso l'apparecchio.

Come utilizzare la memoria di inclinazione (riporto angolo)?

Posizionare l'apparecchio all'inclinazione desiderata e premere il tasto (2). Il display mostra 0,00 e il simbolo REF. È quindi possibile riportare questo angolo su altre superfici. Per disattivare, premere nuovamente il tasto (2).

Come attivare la funzione inclinazione preimpostata?

Premere più volte il tasto (3) per selezionare una pendenza tra 1%, 2%, 3% o 4%. Il valore scelto viene visualizzato sul display. Per disattivare, tenere premuto il tasto (3).

Come collegare l'apparecchio a uno smartphone tramite Bluetooth?

Scaricare l'applicazione dedicata dallo store del proprio dispositivo. Attivare il Bluetooth sul telefono. Accendere il DigiLevel Compact (il Bluetooth è sempre attivo dopo l'accensione). Avviare l'applicazione e selezionare lo strumento rilevato. La portata massima è di 10 m.

Cosa fare se l'apparecchio non si accende?

Verificare le pile: aprire il vano pile (8), inserire due pile AAA (1,5V) rispettando la polarità. Se il livello di carica è basso, sostituire le pile. Un indicatore di carica è presente sul display.

Come mantenere il DigiLevel Compact?

Pulire l'apparecchio con un panno leggermente umido, senza utilizzare prodotti di pulizia, solventi o abrasivi. Rimuovere le pile in caso di stoccaggio prolungato. Conservarlo in un luogo asciutto e pulito.

Quali precauzioni di sicurezza osservare?

L'apparecchio contiene magneti potenti: mantenere una distanza di almeno 30 cm da impianti medici (pacemaker) e supporti magnetici. Evitare temperature estreme, umidità e urti. Non modificare l'apparecchio. Rispettare le direttive sulle radiazioni elettromagnetiche.

MANUALE UTENTE DigiLevel Compact Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzionamento / Utilizzo

Livella elettronica a bolla d'aria digitale

• Indicazione dell'angolo orizzontale e verticale
• La memoria della pendenza consente il semplice trasferimento di angoli
• I dati di misura possono essere trasmessi tramite l'interfaccia Bluetooth®

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Il misuratore rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE, che viene ricoperta dalla direttiva RED 2014/53/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

Indicazioni di sicurezza

Lavorare in presenza di radiazione RF

• L'apparecchio di misurazione è dotato di un'interfaccia per la trasmissione via radio.
• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica e le radiazioni elettromagnetiche ai sensi della direttiva RED 2014/53/UE.
• Con la presente Umarex GmbH & Co. KG dichiara che il tipo di impianto radiotrasmittente DigiLevel Compact soddisfa i requisiti essenziali e le altre disposizioni della direttiva europea „Radio Equipment Richtlinie“ 2014/53/UE (RED). Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://laserliner.com/info?an=AKI

1 Applicazione delle pile

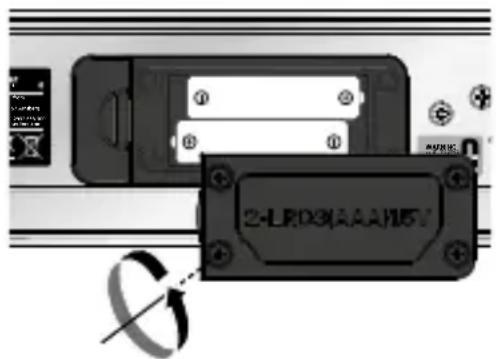

Aprire il vano batterie ed introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità.

2 Accensione e misura

Prima di ogni misurazione assicurarsi che la funzione di riferimento sia disattivata.

La DigiLevel Compact può misurare qualsiasi angolo fino a 360°.

• Accendere l'apparecchio con il tasto (1).
• L'angolo di inclinazione compare sul display (I). Se si misurano angoli sotto sopra, il verso di visualizzazione si adatta automaticamente.
• Con il simbolo (a) viene inoltre visualizzato il verso attuale dell'inclinazione.

Laserliner

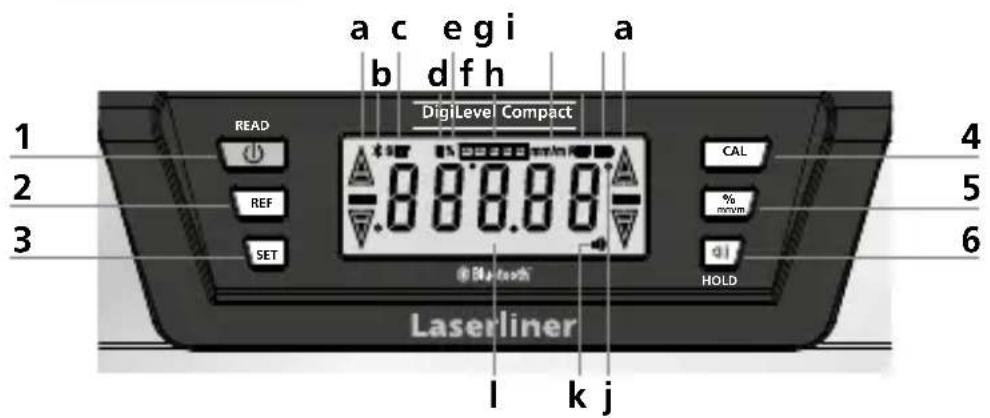

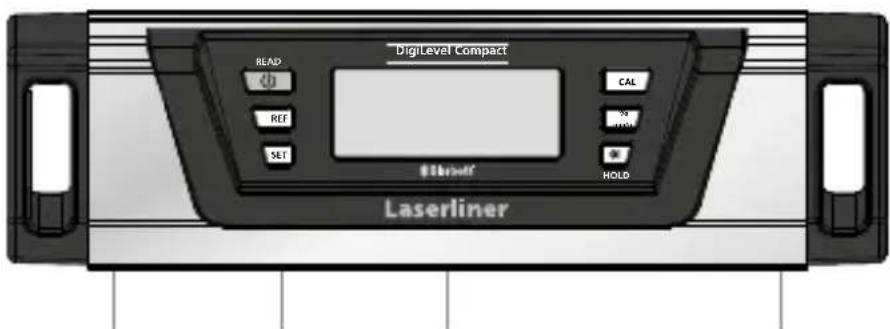

1 Tasto ON/OFF / READ: trasmissione dei dati di misura tramite interfaccia Bluetooth®
2 Impostazione del valore di riferimento dell'angolo / 3 sec.: Cambia sensibilità
3 Impostazione della funzione Pendenza
4 Calibrazione
5 Cambio dell'unità di misura
6 Segnalatore acustico on/off Funzione Hold
7 Magneti

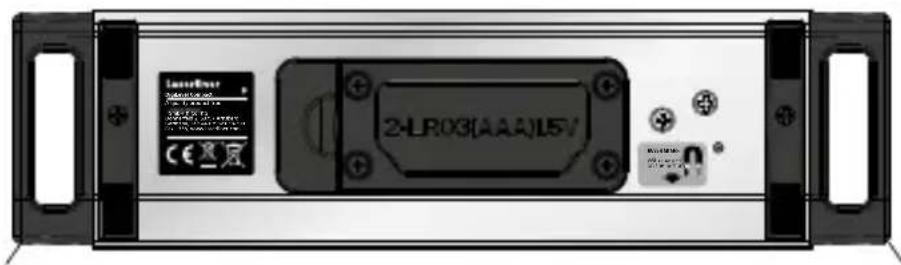

8 Vano delle pile (Parte posteriore)
9 Superficie di misura

a Verso dell'inclinazione
b Funzione Bluetooth® attivata
c Funzione Pendenza impostata
d HOLD: viene mantenuto l'attuale valore misurato
e Unità di misura %
f Livella digitale
g Unità di misura mm/m
h Valore di riferimento dell'angolo impostato
i Visualizzazione dello stato delle pile
j Unità di misura ° gradi
k Segnalatore acustico attivo
I Angolo di inclinazione

3Sezione dell'unità di misura

Con il tasto (5) si commuta l'unità di misura tra gradi, % e mm/m.

4 Calibrazione

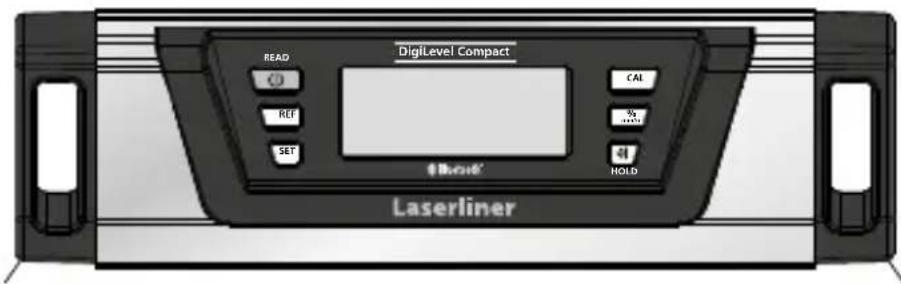

1. Posizionare la superficie di misura (9) dello strumento su un piano rettilineo e marcato (vedere figura in basso). Accendere lo strumento (1) e tenere premuto il tasto CAL (4) fino al compare di -1- sul display.

2. Subito dopo premere il tasto READ (1). La schermata -1- lampeggia Segue la visualizzazione di -2-.

1. Ruotare ora la livella di 180° orizzontalmente e collocarla esattamente sulla superficie marcata (misura ad inversione). Quindi premere di nuovo il tasto READ (1). La schermata -2-lampeggia. Il segnale acustico successivo termina l'operazione.

Lo strumento è tarato correttamente se in entrambe le posizioni (0° e 180°) visualizza gli stessi valori di misura.

HOLD

Per mantenere il valore misurato al momento sul display, tenere premuto il tasto Hold (6) per alcuni secondi.

6 Modifica del valore di riferimento dell'angolo

Con il tasto (2) si possono trasferire inclinazioni. A tal fine posizionare l'apparecchio sull'inclinazione desiderata e premere il tasto (2). Subito dopo il display visualizza "0,00°" e compare la dicitura "REF" per segnalare che l'angolo di riferimento desiderato è stato impostato. Adesso l'inclinazione può essere trasferita su altri oggetti.

Premendo nuovamente il tasto (2) il valore di riferimento dell'angolo viene disattivato.

Laserliner

7 Funzione Pendenza

Con il tasto (3) si possono regolare le pendenze predefinite 1%, 2%, 3% e 4%. In tal caso premere ripetutamente il tasto (3) finché sul display non compare il valore desiderato. La funzione Pendenza si disattiva tenendo premuto il tasto (3) per alcuni secondi.

8 Segnalazione acustica

Con il tasto (6) si attiva e si disattiva il segnalatore. Se l'angolo di inclinazione è pari a 0°, 45°, 90° o all'ultimo valore di memoria, ciò viene segnalato acusticamente.

!

Se si lavora con un valore di riferimento dell'angolo modificato, il segnalatore viene attivato per questo nuovo valore di riferimento (visualizzazione 0°, 45°, 90°).

Funzione Auto Off

L'apparecchio di misurazione si spegne automaticamente dopo 10 minuti di inattività, per risparmiare la batteria. La retroilluminazione si disattiva dopo 1 minuto.

Trasmissione dati

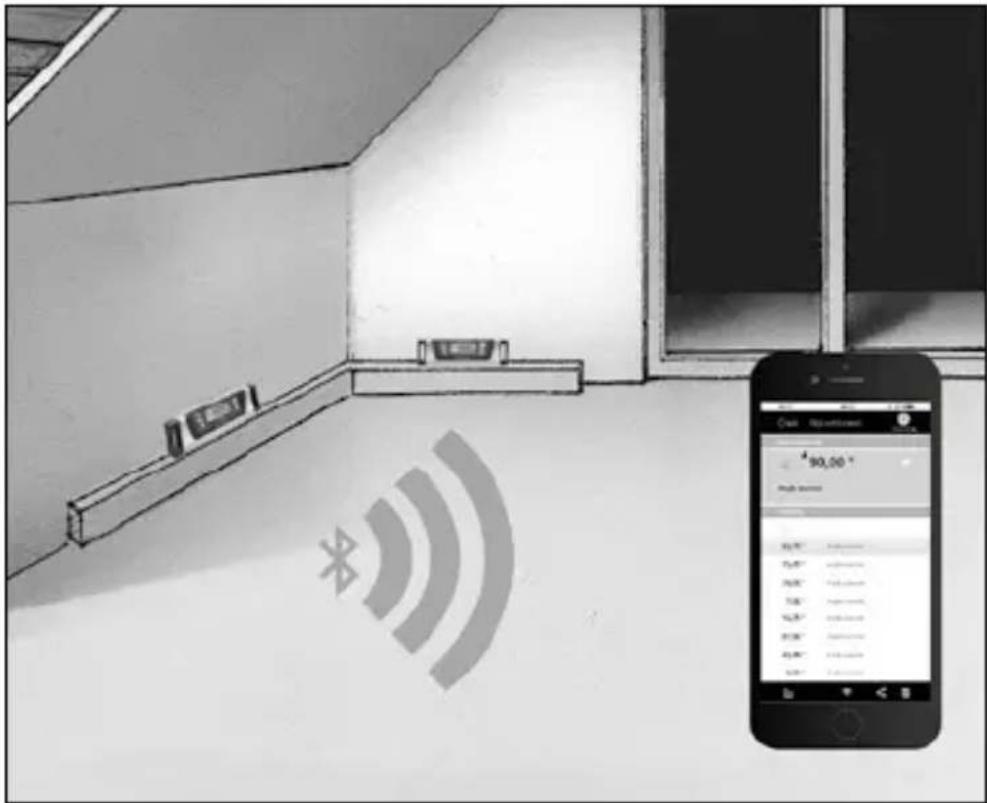

L'apparecchio dispone di una funzione Bluetooth®* per la trasmissione dei dati via radio a terminali mobili con interfaccia Bluetooth®* (per es. smartphone, tablet). I requisiti di sistema per la connessione Bluetooth®* sono disponibili al sito http://laserliner.com/info?an=ble L'apparecchio può stabilire una connessione Bluetooth®* con terminali compatibili con lo standard Bluetooth 4.0. La portata massima è di 10 m dal terminale e dipende fortemente dalle condizioni ambientali, come ad es. lo spessore e la composizione di pareti, fonti di disturbo per la trasmissione via radio, nonché dalle caratteristiche di invio / ricezione del terminale. Bluetooth®* è sempre attivo dopo l'accensione, dato che il sistema radio è predisposto per un consumo di corrente molto ridotto. Un terminale mobile si può connettere all'apparecchio di misurazione tramite un'app.

Applicazione (app)

Per usare la funzione Bluetooth®* è necessaria un'app, che può essere scaricata dai vari store a seconda del tipo di terminale:

Accertarsi che l'interfaccia Bluetooth ^®* del terminale mobile sia attivata.

Dopo l'avvio dell'applicazione e con la funzione Bluetooth®* attivata, è possibile stabilire una connessione tra un terminale mobile e l'apparecchio di misurazione. Se l'applicazione rileva più di un apparecchio di misurazione, selezionare quello di interesse.

All'avvio successivo l'apparecchio di misurazione sarà connesso automaticamente.

* Il marchio denominativo e il logo Bluetooth® sono marchi registrati della Bluetooth SIG, Inc.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Pericoli causati da forti campi magnetici

Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, meccanica fine, dischi fissi).

A causa dell'influenza di forti campi magnetici su persone, vanno rispettate le rispettive disposizioni e norme nazionali, ad esempio in Germania la norma BGV B11 §14 „Campi elettromagnetici“. Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 30 cm dai rispettivi impianti e apparecchi.

Laserliner

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente al fine di assicurare precisione e funzionamento. Si consigliano intervalli di taratura annuali. Contattare il proprio rivenditore specializzato oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Dati tecnici

Precisione di misura elettronica	± 0,05° a 0° ... 1° ± 0,1° a 1° ... 89° ± 0,05° a 89° ... 90°
Precisione della livella	± 0,5 mm/m
Precisione di visualizzazione	2 cifre decimali
Grado di protezione	IP 67
Alimentazione elettrica	2 x 1,5V LR03 (AAA)
Durata funzionamento	con laser: circa 10 ore senza laser: circa 55 ore
Dati di esercizio del modulo radio	Interfaccia Bluetooth LE 4.x; Banda di frequenza: banda ISM 2400-2483.5 MHz, 40 canali; potenza di trasmissione: max 10 mW; larghezza di banda: 2 MHz; velocità di trasmissione: 1 Mbit/s; modulazione: GFSK / FHSS
Condizioni di lavoro	-10°C ... 50°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-20°C ... 70°C, umidità dell'aria max. 80% rH
Dimensioni (L x H x P)	230 x 63 x 33 mm
Peso 320 g (con batterie)

Con riserva di modifiche tecniche. 21W03

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE. Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=AKI

DigiLevel Compact
