Tipo di prodotto	Livella laser a linee incrociate
Marca	Laserliner
Modello	SmartCross-Laser GX
Classe laser	2 (IEC 60825-1:2014, EN 60825-1:2014/A11:2021)
Lunghezza d'onda laser	515 nm (verde)
Potenza laser	< 1 mW
Precisione di livellamento	± 0,3 mm/m
Campo di autolivellamento	± 4°
Portata di visibilità (tipica)	40 m
Alimentazione	2 batterie AA (LR06) 1,5 V
Autonomia	Circa 5 ore
Dimensioni (L x A x P)	84 x 76 x 62 mm
Peso (con batterie)	276 g
Filettatura per treppiede	1/4"
Modalità ricevitore manuale	Sì (GRX-READY)
Modalità inclinazione	Sì (blocco pendolare)
Livellamento automatico	Sì (sistema pendolare con smorzatore magnetico)
Temperatura di funzionamento	-10°C a 50°C
Umidità relativa max	80% RH (non condensante)
Manutenzione	Pulire con un panno leggermente umido; non utilizzare solventi
Calibrazione consigliata	Ogni 1-2 anni
Sicurezza	Non guardare nel raggio laser; classe 2

Domande frequenti - SmartCross-Laser GX Laserliner

Come accendere il SmartCross-Laser GX?

Per accendere l'apparecchio, far scorrere l'interruttore scorrevole (2) verso destra (posizione ACCESO). Il laser si accende e il LED di livellamento (5) diventa verde. Assicurarsi che il blocco di trasporto sia disinserito.

Come utilizzare la modalità inclinazione?

Per lavorare su piani inclinati, non disinserire il blocco di trasporto: far scorrere l'interruttore (2) verso sinistra (posizione SPENTO / sicurezza di trasporto / modalità inclinazione). Le linee laser lampeggiano in verde, indicando che il livellamento automatico è disattivato.

Cosa fare se le linee laser lampeggiano?

Se le linee lampeggiano in verde in modalità normale, significa che l'apparecchio è fuori dal campo di autolivellamento (oltre ±4°). Riposizionare lo strumento su una superficie più piana. In modalità inclinazione, il lampeggio è normale.

Come attivare la modalità ricevitore manuale?

Premere a lungo il tasto ACCESO/SPENTO (6) per attivare o disattivare la modalità ricevitore manuale. Il LED (7) si accende. Questa modalità è necessaria per utilizzare un ricevitore laser GRX (venduto separatamente) su lunghe distanze o in caso di scarsa visibilità.

Come verificare la calibrazione dell'apparecchio?

Posizionare l'apparecchio al centro tra due muri distanti almeno 5 m. Segnare un punto A1, ruotare l'apparecchio di 180° e segnare A2. Avvicinare l'apparecchio al muro all'altezza di A1, ruotare di 180° e segnare A3. La differenza tra A2 e A3 non deve superare 0,3 mm/m. Se sì, è necessaria una regolazione.

Quali precauzioni di sicurezza osservare?

Non guardare mai direttamente il raggio laser o i suoi riflessi. Non utilizzare strumenti ottici (lente d'ingrandimento, binocoli) per osservare il raggio. Evitare di dirigere il laser verso gli occhi o superfici riflettenti. Conservare l'apparecchio fuori dalla portata dei bambini.

Come cambiare le batterie?

Aprire il vano batterie (3) situato nella parte inferiore. Inserire 2 batterie AA (LR06) 1,5 V rispettando la polarità indicata. Richiudere il vano. Rimuovere le batterie in caso di conservazione prolungata.

Cosa fare in caso di malfunzionamento?

Controllare prima le batterie: se il livello è basso, sostituirle. Se l'apparecchio non si accende o la precisione è anomala, consultare il manuale completo. Per qualsiasi problema persistente, contattare il servizio post-vendita di UMAREX-LASERLINER.

Come pulire il SmartCross-Laser GX?

Pulire tutte le parti con un panno leggermente umido. Non utilizzare detergenti, solventi o panni abrasivi. Conservare l'apparecchio in un luogo asciutto e pulito.

Dove trovare il manuale completo e altre risorse?

Il manuale d'uso è disponibile gratuitamente in formato PDF sul sito notice-facile.com. È possibile anche accedere alle note aggiuntive e alle istruzioni di sicurezza tramite il link packd.li/ll/amu/in fornito nel manuale stampato.

MANUALE UTENTE SmartCross-Laser GX Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Conservare questi documenti e consegnarli assieme al prodotto se viene ceduto a terzi.

Uso previsto

Questo laser a linee incrociate proietta una circonferenza con laser a luce verde ed è indicato per l'allineamento di piani orizzontali, verticali e inclinati. Tramite segnali ottici l'apparecchio indica se si trova fuori dal campo di livellamento. Il prodotto è dotato di modalità Ricevitore portatile integrata e di un attacco per treppiede da 1/4".

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni, se le batterie sono quasi scariche o in presenza di danneggiamenti del corpo dell'apparecchio.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 515 nm

IEC 60825-1:2014, EN 60825-1:2014/A11:2021

EN 50689:2021

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non osservare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).
• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Lo strumento di misura rispetta le disposizioni e i valori limite della compatibilità elettromagnetica in conformità alla direttiva EMV 2014/30/EU.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

Per il trasporto spegnere sempre tutti i laser e bloccare il pendolo, quindi spostare verso sinistra l'interruttore a scorrimento (2).

Caratteristiche particolari del prodotto

AUTOMATIC LEVEL

Orientamento automatico dell'apparecchio con un sistema a pendolo a smorzamento magnetico. L'apparecchio viene portato nella posizione base, nella quale ha poi luogo l'auto-regolazione.

BLOCCO di trasporto: durante il trasporto l'apparecchio è protetto da un blocco del pendolo.

Con la tecnologia GRX-READY si possono usare laser a proiezione di linee anche in condizioni di luce sfavorevoli. Le linee laser pulsano a una frequenza elevata e vengono riconosciute da speciali ricevitori laser a grande distanza.

Laserliner

Tecnologia a laser verde

I dispositivi con tecnologia PowerGreen hanno diodi chiari e verdi ad alto rendimento, che permettono una buona visibilità delle linee laser anche a grandi distanze, con superfici scure e in ambienti luminosi.

Ca. 6 volte più luminoso di un normale laser a luce rossa con 630 - 660 nm

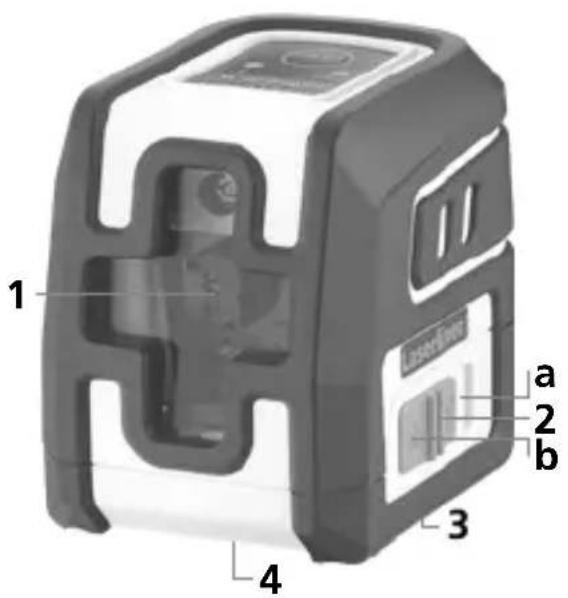

1 Finestra di uscita laser
2 Interruttore a scorrimento
a ON
b OFF / sicura di trasporto / modalità di inclinazione
3 Vano batterie (lato inferiore)
4 Filettatura del treppiede 1/4" (lato inferiore)

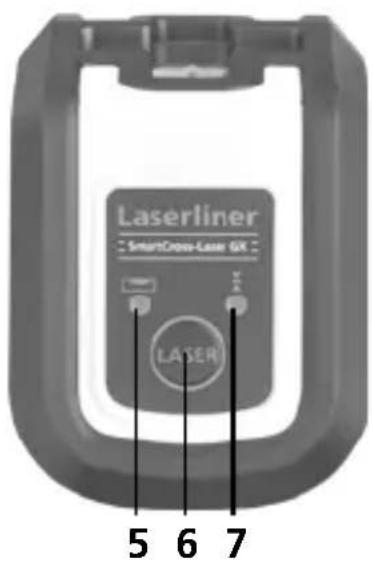

5 LED del livellamento
rosso: livellamento spento
verde: livellamento acceso
6 Tasto ON/OFF;
modalità di ricezione manuale on / off
7 LED modalità di ricezione manuale

Aprire il vano batterie e introdurre le batterie (2 x 1,5V LR06 (AA)) come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

2Livellamento orizzontale e verticale

Sbloccare la sicura di trasporto e spostare l'interruttore a scorrimento (2) verso destra. Appare la croce laser.

Per il livellamento orizzontale e verticale si deve allen-tare la sicura di trasporto. Il LED (5) rimane acceso in verde. Non appena l'apparecchio si trova al di fuori del campo di livellamento automatico di 4°, le linee laser iniziano a lampeggiare. Posizionare l'apparecchio in modo che si trovi all'interno del campo di livellamento. Le linee laser hanno di nuovo una luce accesa fissa.

3Modalità d'inclinazione

Non allentare la sicurezza di trasporto, spostare l'interruttore a scorrimento (2) verso sinistra. È ora possibile tracciare piani inclinati. In questa modalità non si può livellare orizzontalmente o verticalmente, in quanto le linee laser non si orientano più automaticamente. Le linee laser lampeggiano in verde.

Laserliner

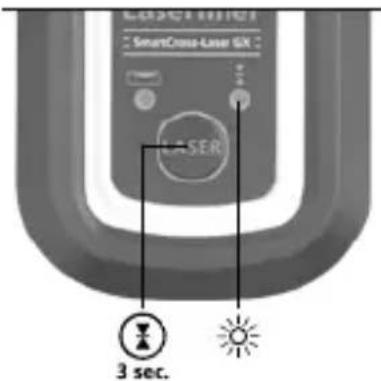

4 Modalità di ricezione manuale Opzionale: utilizzo del ricevitore laser GRX

Utilizzare il ricevitore laser GRX (opzionale) per il livellamento su grandi distanze o quando le linie laser non sono più visibili. Per lavorare con il ricevitore laser, commutare il laser a proiezione di linee nella modalità di ricezione manuale tenendo premuto a lungo il tasto 6 (modalità di ricezione manuale on/off).

Le linee laser iniziano a pulsare a una frequenza elevata e la loro luminosità diminuisce. Il pulsare delle linee laser permette al ricevitore laser di riconoscerle.

Osservare quanto contenuto nelle istruzioni per l'uso del ricevitore laser per laser lineari.

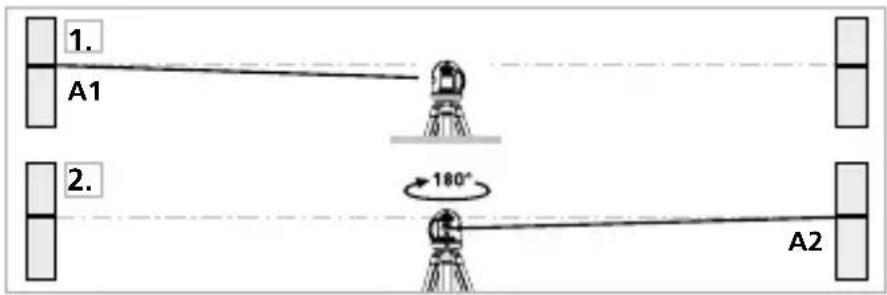

Verifica della calibratura

La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accendere l'apparecchio sbloccando la sicura di trasporto (CROCE DI COLLIMAZIONE ATTIVA). Per una verifica ottimale, usate un treppiede.

1. Marcate il punto A1 sulla parete.

2. Ruotate l'apparecchio di 180° e marcate il punto A2. A questo punto avrete un riferimento orizzontale tra A1 e A2.

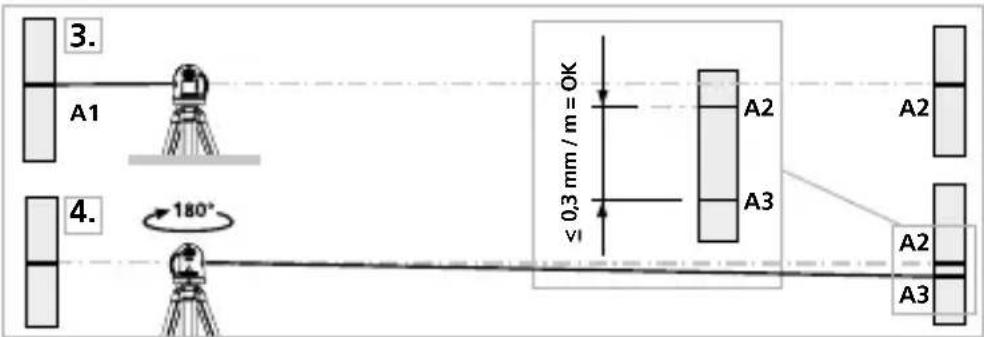

Esecuzione

1. Avvicinate quanto più possibile l'apparecchio alla parete, all'altezza del punto A1.
2. Ruotate l'apparecchio di 180° e marcate il punto A3. La differenza tra A2 e A3 rappresenta la tolleranza.

Se la distanza tra A2 e A3 è superiore a 0,3 mm/m, si rende necessaria una regolazione. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.

Verifica della linea verticale

Collocare l'apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente. Accendere l'apparecchio e puntare il laser verticale sul filo a piombo. La precisione rientra nella tolleranza se lo scostamento tra la linea laser e il filo a piombo non è maggiore di ± 1,5 mm.

Verifica della linea orizzontale

Collocare l'apparecchio a circa 5 m da una parete e attivare la croce di collimazione laser. Segnare il punto B sulla parete. Ruotare la croce di collimazione

laser di circa 2,5 m verso destra e segnare il punto C. Controllare se la linea orizzontale passante per il punto C si trova alla stessa altezza del punto B ± 1,5 mm. Ripetere la procedura ruotando la croce di collimazione verso sinistra.

!

Verificare regolarmente la calibrazione prima dell'uso, dopo il trasporto e in caso di lunghi periodi di inattività.

Laserliner

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente al fine di assicurare precisione e funzionamento. Si consigliano intervalli di taratura di 1-2 anni. Se necessario contattare il proprio rivenditore oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Dati tecnici Con riserva di modifiche tecniche 24W39

Range di autolivellamento ± 4^
Precisione ± 0,3 mm/m
Livellamento automatico
Visibilità (tipica)* 40 m
Lunghezza delle onde laser	515 nm
Classe laser	2 / < 1 mW (EN IEC 60825-1:2014/A11:2021, EN 50689:2021)
Alimentazione 2 x 1,5V LR06 (AA)
Durata di esercizio circa 5 ore
Condizioni di lavoro	-10°C ... 50°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-20°C ... 70°C, umidità dell'aria max. 85% rH
Dimensioni (L x H x P) 84 x	76 x 62 mm
Peso 276 g (con batterie)

* con max. 300 lux

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggi così da recuperare preziose materie prime. Gli apparecchi elettrici, le batterie e i materiali di imballaggio non devono essere gettati nei rifiuti domestici. Gli utilizzatori sono tenuti per legge a consegnare gratuitamente batterie e accumulatori usati presso un centro di raccolta autorizzato, nei punti vendita o all'assistenza tecnica. La batteria può essere rimossa dall'apparecchio senza distruzione utilizzando gli utensili disponibili in commercio. Provvedere alla raccolta separata prima di restituire l'apparecchio per lo smaltimento. Per domande sulla rimozione della batteria potete rivolgervi al reparto assistenza di UMAREX-LASERLINER. Informatevi presso il vostro comune sui centri di raccolta autorizzati allo smaltimento e osservare le relative avvertenze per lo smaltimento e la sicurezza nei centri di recupero.

Per ulteriori informazioni e indicazioni di sicurezza:

Verifica le disposizioni del tuo Cumune.
