KULLANIM KILAVUZU SmartCross-Laser GX Laserliner

Kullanım kılavuzunu, ekinde bulunan ,Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağını aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belgelerin ürünün muhafaza edilmesi ve başkalarına verilmesi durumunda beraberinde verilmesi gerekmektedir.

Amacına uygun kullanım

Çapraz çizgili lazer yeşil bir lazer çaprazı yansıtır ve yatayların, dikeylerin ve eğimlerin hizaya getirilmesi için tasarlanmıştır. Cihaz düzecleme alanı dışında bulunduğunda görsel sinyalle uyarı verir. Ürün entegre bir el alıcı moduna ve 1/4" tripod bağlantısına sahiptir.

Genel güvenlik bilgileri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
• Cihaz üzerinde değişiklikler veya yapısal değiştirmeler yasaktır. Bu durumda cihazın onay belgesi ve güvenlik spesifikasyonu geçerliliğini kaybetmektedir.
• Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz bırakmayınız.
• Cihaz, işlevlerinden biri veya birden fazlası bozulduğunda veya pilin şarji azaldığında ve de kasası hasar gördüğünde kullanılmamalıdır.

Emniyet Direktifleri

Sınıf 2'ye ait lazerlerin kullanımı

Lazer işini! Doğrudan işina bakmayiniz! Lazer sınıf 2 < 1 mW · 515 nm

IEC 60825-1:2014, EN 60825-1:2014/A11:2021 EN 50689:2021

• Dikkat: Lazer ışınına veya yansıyan ışına direkt olarak bakmayınız.
  – Lazer işinini insanların üstüne doğrultmayınız.
• 2 sınıfı lazer işını göze vurduğunda gözlerin bilinçli olarak kapatılması ve başın derhal ışından dışarı çevrilmesi gerekmektedir.
• Lazer ışınlarına veya yansımalarına (/refleksiyonlarına) asla optik cihazlar (büyüteç, mikroskop, dürbün, ...) aracılığıyla bakmayınız.
  – Lazeri göz hizasında kullanmayınız (1,40 ... 1,90 m).
  – İyi yansıma yapan, aksettiren veya parlayan alanları lazer cihazlarını çalıştırırken örtmelisiniz.
• Umumi trafik alanlarında işin gidişatını mümkün olduğunca engeller ve bölmeler ile sınırlandırarak lazer alanını ikaz tabelaları ile işaretleyin.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

• Ölçüm cihazı, 2014/30/AB sayılı Elektro Manyetik Uyumluluk Yönetmeliğinde (EMV) belirtilen, elektromanyetik uyumluluğa dair kurallara ve sınır değerlerine uygundur.
• Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

Taşınması için daima tüm lazerleri kapatınız ve sarkaçları kilitleyiniz, sürmeli şalteri (2) sol tarafa çekin.

Özel Ürün Nitelikleri

Manyetik absorbeli sarkaç sistemi sayesinde cihazın otomatik düşeçlenmesi. Cihaz ana pozisyona getirilip otomatik olarak düşeçlenir.

Transport LOCK: Cihaz taşıma esnasında bir sarkaç emniyeti ile korunur.

GRX-READY teknolojisi ile çizgi lazerleri en uygunsuz ışık şartlarında dahi kullanılabilir. Lazer çizgileri bu durumda yüksek frekanslı darbeler halinde çalışır ve özel lazer alicıları ile yüksek mesafelerde algılanabilir.

Laserliner

Yeşil lazer teknolojisi

PowerGreen teknolojili cihaz, açık renkli, yeşil yüksek performanslı diyotlara sahiptir ve bunların sayesinde uzak mesafelerde, karanlık yüzeylerde ve aydınlık çevrelerde de lazer çizgisinin çok iyi görülmesini sağlamaktadır.

630 - 660 nm'lik tipik, kırmızı bir lazerden yakl. 6 kat daha aydınlık

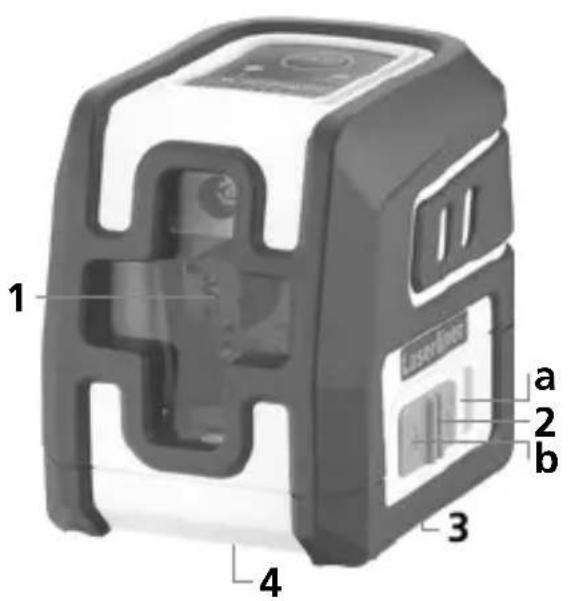

1 a 2 b 3 4

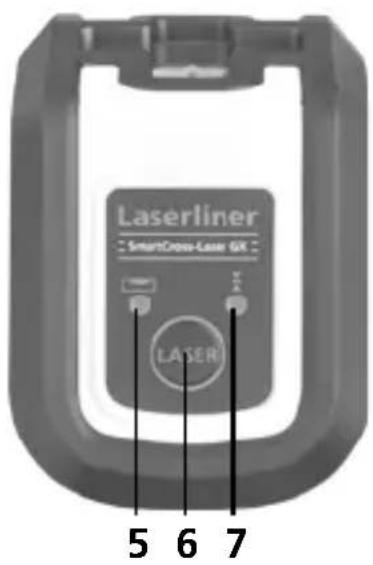

Laserliner SmartCross-Laser GX LASER 5 6 7

1 Lazer işini çıkış boşluğu
2 Sürmeli şalter

a Açık

b Kapalı / taşıma emniyeti / meyil modu

3 Batarya / Pil yeri (alt tarafı)
4 Statif vida dişi 1/4" (alt tarafı)
5 LED nivelmani

kırmızı: nivelman kapalı

yeşil: nivelman açık

6 AÇ/Kapa tuşu ;
El alıcısı modu açık / kapalı
7 LED el alicisi modu

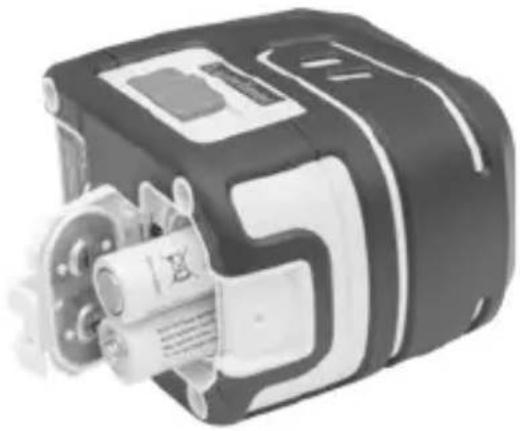

1 Pilleri yerleştiriniz

Pil yuvasını açınız ve pilleri (2 x 1,5V LR06 (AA)) gösterilen şekillere uygun bir şekilde yerleştiriniz. Bu arada kutupların doğru olmasına dikkat ediniz.

2Yatay ve düşey düzecleme

Taşıma emniyetini çözün, sürmeli şalteri (2) sağ tarafa çekin. Lazer artışı görülür.

Yatay ve düşey düzecleme için taşıma emniyetinin çözülmüş olması gerekmektedir. LED (5) sabit şekilde yeşil yanar. Cihaz otomatik düzecleme aralığı olan 4°'nin dışında bulunduğu zaman, lazer çizgileri yanıp sönmeye başlarlar. Cihazı, düzecleme aralığı içinde bulunacak şekilde konumlandırınız. Lazer çizgileri yine durağan yanarlar.

3Eğim modu

Taşıma emniyetini çözmeyin, kayar şalteri (2) sola kaydırın. Lazeri AÇMA/KAPAMA tuşundan açın. Şimdi eğimli düzlemler ayarlanabilir. Bu modda lazer çizgileri otomatik olarak ayarlanmadığından yatay ve düşey düzenleme yapılamaz. Lazer çizgileri yeşil yanıp söner.

Laserliner

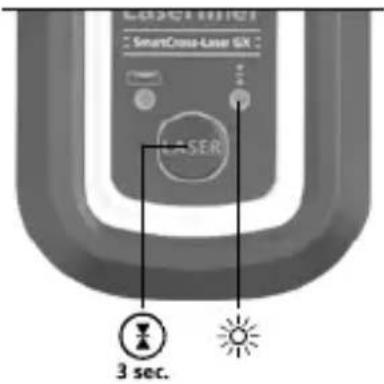

4 El alicisi modu

Opsiyonal: Lazer alıcısı GRX ile çalışma

Uzak mesafede veya lazer işinları görülmediği durumlarda tesviye yapmak için lazer alıcısı GRX'i kullanın (opsiyonal). Lazer alıcısı ile çalışmak için çizgi lazerini tuş 6'ya (El alıcısı modu açık / kapalı) uzunca basarak el alıcısı moduna getirin. Şimdi -lazer çizgileri yüksek bir frekans ile çarpiyorlarve lazer çizgileri- koyulaşıyorlar. Lazer alıcısı bu çarpma sayesinde lazer çizgilerini algılayabiliyor.

Çizgi lazerleri için olan lazer alıcısının kullanım kılavuzunu dikkate alınız.

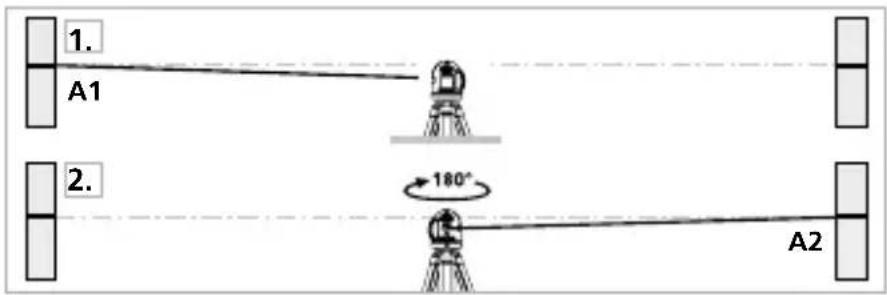

Kalibrasyon kontrolünün hazırlanması

Lazerin kalibrasyonunu kontrol edebilirsiniz. Cihazı birbirlerine en az 5 m mesafesinde bulunan iki duvarın arasında kurunuz. Cihazı çalıştırınız, bunun için taşıma emniyetlerini çözünüz (LAZER ARTISI AÇIK). En iyi kontrol sonuçlarını alabilmek için, lütfen bir sehpa kullanınız.

1. Duvarda A1 noktasını işaretleyiniz.

2. Cihazı 180 derece çeviriniz ve A2 noktasını işaretleyiniz. Şimdi A1 ve A2 noktaları arasında yatay bir referans çizginiz vardır.

1. A1 2. 180° A2

Kalibrasyon kontrolü

1. Cihazı olabildiğince duvara yaklaştırıp A1 noktasının hizasına kurunuz.
2. Cihazı 180 derece çeviriniz ve A3 noktasını işaretleyiniz. A2 ve A3 noktaları arasındaki mesafe, cihazın hassasiyet değeridir.

3. A1 4. 180° 0,3 mm / m = 0K A2 A3 A2 A3

A2 ve A3 noktaları birbirlerine 0,3 mm / m'den daha büyük bir uzaklıkta bulunuyorlarsa, ayarlama yapılması gerekmektedir. Bu durumda yetkili saticınızla ya da UMAREX LASERLINER'in müşteri servisi departmanıyla irtibata geçiniz.

Düşey çizginin kontrolü

Cihazı bir duvara yaklaşık 5 m mesafede kurunuz. Duvara 2,5 m uzunluğunda bir ipi bulunan çekül bağlayınız. Çekül boşta sarkabilmelidir. Cihazı çalıştırp düşey lazer çizgisini çekül ipine doğrultunuz. Lazer çizgisi ile çekül ipi arasındaki sapma ± 1,5 mm'den fazla olmadığı takdirde, hassasiyet tolerans dahilinde olur.

Yatay çizginin kontrolü

Cihazı bir duvara yaklaşık 5 m mesafede kurup lazer artisını çalıştırınız. Duvarda B noktasını işaretleyiniz.

≤1,5 mm = OK B 2,5 m C

Lazer artisini yakl. 2,5 sağa kaydırıp, C noktasını işaretleyiniz. C noktasındaki yatay çizginin B noktasıyla ± 1,5 mm'lik bir aralıkta aynı hizada bulunup bulunmadığın kontrol ediniz. Aynı işlemi bu sefer sola kaydırarak tekrar ediniz.

Ürünün kalibrasyonunu her kullanımdan önce, nakil ve uzun muhafazadan sonra kontrol ediniz.

Laserliner

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımdan kaçının. Uzun süreli bir depolama öncesinde bataryaları çıkarınız. Cihazı temiz ve kuru bir yerde saklayınız.

Kalibrasyon

Ölçüm hassasiyetini ve işlevini korumak için ölçüm cihazı düzenli olarak kalibre ve kontrol edilmelidir. Kalibrasyon aralıklarının 1-2 yıl olmasını tavsiye ediyoruz. Bunun için gerekirse satıcınızla iletişime geçin veya UMAREX-LASERLINER'in servis bölümüne başvurun.

Teknik özellikler Teknik değişiklik yapma hakkı saklıdır. 24W39

Otomatik düzenleme aralığı	± 4^
Hassasiyet ± 0,3 mm / m
Düzeçleme otomatik
Görülebilirlik (tipik)* 40 m
Lazer dalga boyu 515 nm
Lazer sınıfı	2 / < 1 mW (EN IEC 60825-1:2014/A11:2021, EN 50689:2021)
Güç beslemesi 2 x 1,5V LR06 (AA)
Kullanım süresi yak. 5 saat
Çalıştırma şartları	-10°C ... 50°C, hava nemi maks. 80% rH, yoğuşmasız, çalışma yükseklik maks. 4000 m normal sıfır üzeri
Saklama koşulları	-20°C ... 70°C, hava nemi maks. 85% rH
Ebatlar (G x Y x D) 84 x 76	x 62 mm
Ağırlığı 276 g (piller dahil)

* maks. 300 lüks değerinde

AB ve UK Düzenlemeleri ve Atık Aritma

Bu cihaz, AB ve UK dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün, ekipmanları ve ambalajı da dahil, değerli hammaddelerin geri kazanılması için atık elektrikli ve elektronik ekipmanlar, piller ve ambalajlarla ilgili Avrupa ve BK yönetmeliklerine uygun olarak çevreye zarar vermeyecek şekilde geri dönüştürülmesi gereken elektrikli bir cihazdır. Elektronik cihazlar, piller ve ambalaj evsel atık mahiyetinde değildir. Tüketiciler kullanılmış pilleri ve aküleri resmi atık biriktirme merkezine, satış yerine veya teknik müşteri servisine ücretsiz olarak geri vermekle yasal olarak yükümlüdürler. Cihaz bertaraf edilmeden pili normal takımlarla tahrip edilmeden cihazdan çıkartılmalı ve ayrı olarak atık biriktirme merkezine verilmelidir. Pilin çıkartılmasıyla ilgili sorularınız varsa lütfen UMAREX-LASERLINER servis bölümüne başvurunuz. Lütfen belediyenizden ilgili atık bertaraf kurumları hakkında bilgi alınız ve atık toplama yerlerinin ilgili bertaraf ve emniyet uyarılarını dikkate alınız.
