KÄYTTÖOHJE SmartCross-Laser GX Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne tuotteen mukana seuraavalle käyttäjälle.

Käyttötarkoitus

Tämä ristilinjalaser heijastaa vihreän laserristin. Laite on tarkoitettu vaaka- ja pystysuorien sekä kaltevuksien linjaamiseen. Merkkivalo osoittaa, jos laite on tasausalueen ulkopuolella. Tuotteessa on käsivastaanotintoiminto ja 1/4"-jalustaliitäntä.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi, jos paristojen varaustila on alhainen tai jos kotelo on vahingoittunut.

Turvallisuusohjeet

Luokan 2 laserin käyttö

Lasersäteilyä! Älä katso säteeseen! Laser luokka 2 < 1 mW · 515 nm

IEC 60825-1:2014, EN 60825-1:2014/A11:2021 EN 50689:2021

• Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen.
  – Älä suuntaa lasersädettä kohti ihmisiä.
• Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä.
• Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki).
  – Älä käytä laseria silmien korkeudella (1,40 - 1,90 m).
• Peitä heijastavat ja kiiltävät sekä peilipinnat, kun käytät laserlaitetta.
• Yleisellä kulkuväylällä työskennellessäsi rajaa lasersäde suluilla ja seinäkkeillä ja merkitse lasersäde varoituskilvin.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

Sammuta kaikki laserviivat kuljetuksen ajaksi. Lukitse heiluri ja siirrä liukukytkin (2) vasemmalle.

Tuotteen erityisominaisuksia

Laitteen automaattitasaus magneettisesti vaimennetulla heilurijärjestelmällä.

Laite asetetaan perusasentoon ja tasaus tapahtuu automaattisesti.

Transport LOCK (Kuljetuslukitus): Heilurijärjestelmässä on kuljetuksen ajaksi kytkettävä lukitus.

GRX-READY-tekniikalla varustettuja viivalasereita voi käyttää myös epäedullisissa valaistusolosuhteissa. Laserviiva sykkii korkealla taajuudella. Erityinen laservastaanotin tunnistaa viivan pitkänkin välimatkan päästä.

Laserliner

Vihreän laserin teknologiaa

PowerGreen-tekniikalla varustetun laitteen kirkkaiden, vihreiden tehodiodien ansiosta laserviivat näkyvät erittäin hyvin myös pitkältä matkalta, tummassa pinnassa ja kirkkaassa ympäristön valossa.

Noin 6 kertaa kirkkaampi kuin tavanomainen 630 - 660 nm laser

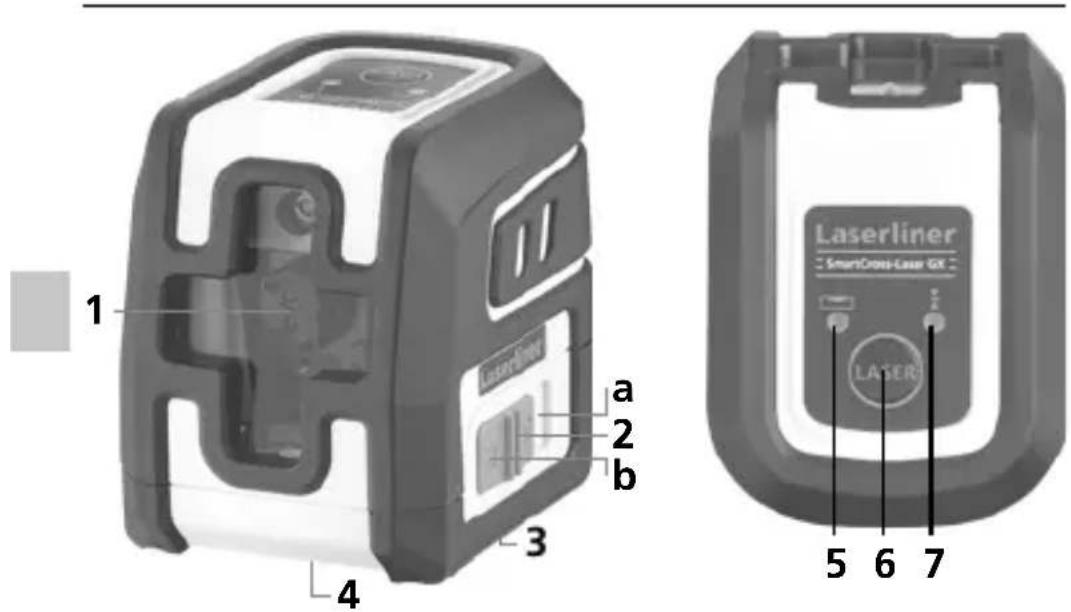

1 Lasersäteen ulostuloikkuna
2 Liukukytkin
a ON
b OFF / kuljetusvarmistus / kallistusasetus
3 Paristolokero (pohjassa)
4 Jalustan kierre 1/4" (pohjassa)
5 LED-tasaus
punainen: tasaus OFF
vihreä: tasaus ON
6 ON/OFF-painike;
Käsivastaanotintila päälle/pois
7 LED-käsivastaanotintila

1 Paristojen asettaminen

Avaa paristolokero ja aseta paristot (2 x 1,5V LR06 (AA)) sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

2Vaaka- ja pystysuuntaan tasaaminen

Avaa kuljetusvarmistus, siirrä liukukytkin (2) oikealle. Laserristi näkyy.

Vaaka- ja pystysuuntaan tasaamista varten tulee kuljetusvarmistuksen olla vapautettuna. LED-valo (5) palaa jatkuvasti vihreänä. Jos laitteen kaltevuus on yli 4° itsetasausalueen, laserviivat alkavat vilkkua. Sijoita laite tasaiselle alustalle niin, että kaltevuus on tasausalueella. Laserviivat palavat tasaisesti.

3Kallistusasetus

Älä löysää kuljetusvarmistinta, työnnä liukukytkin (2) vasemmalle. Kytke laser päälle ON/OFF-näppäimellä. Nyt voit mitata kaltevia pintoja. Tässä tilassa ei voida linjata vaaka- tai pystysuorassa, sillä laserlinjat eivät enää tasaudu automaattisesti. Vihreät laserviivat vilkkuvat.

Laserliner

4 Käsivastaanotintila Valinnaisesti: Työskentely laservastaanottimella GRX

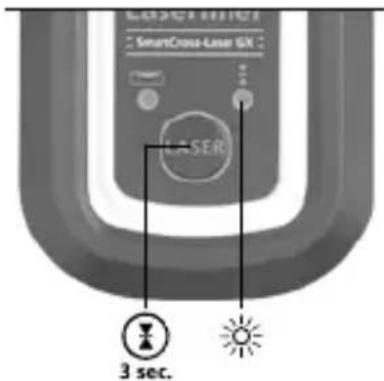

Käytä laservastaanotinta GRX (lisävaruste) linjaukseen pitkillä välimatkoilla ja silloin, kun laserviiva ei enää muuten näy. Työskennelläksesi käsivastaanottimen kanssa kytke laserlaite käsivastaanotintilaan painikkeen 6 (käsivastaanotintila päälle/pois) pitkällä painalluksella.

LADSC11101 SmartCross-Laser 6X LASER 3 sec.

Laserviivat sykkivät nyt korkealla taajuudella. Laserviivoista tulee tummempia. Laservastaanotin tunnistaa laserviivat tästä sykkeestä.

Noudata laservastaanottimen viivalasereita koskevia ohjeita.

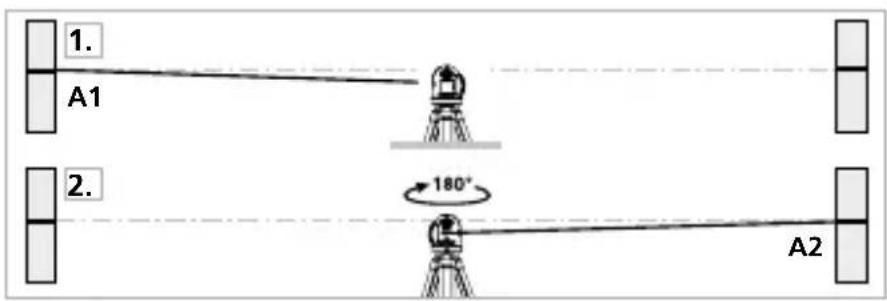

Kalibrointitarkistuksen valmistelutoimet

Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyydellä olevan seinän väliin keskikohdalle. Käynnistä laite, avaa kuljetusvarmistus (LASERRISTI PÄÄLLÄ). Optimaalinen tarkistustulos edellyttää kolmijalan käyttöä.

1. Merkitse piste A1 seinään.

2. Käännä laite 180° ja merkitse piste A2. Pisteiden A1 ja A2 välille muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.

1. A1 2. 180° A2

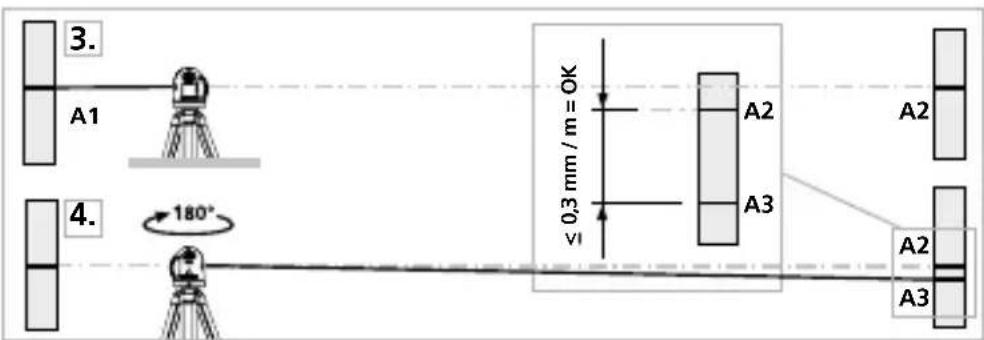

Kalibroinnin tarkistus

1. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lähelle seinää, suuntaa laite.
2. Käännä laitetta 180° ja merkitse piste A3. Pisteiden A2 ja A3 välinen erotus toleranssi.

3. A1 4. 180° A2 A3 0,3 mm / m = OK A2 A3

Jos A2 ja A3 ovat toisistaan etäämmällä kuin 0,3 mm / m, on säätö tarpeen. Ota yhteys paikalliseen laitetoimittajaantai UMAREX-LASERLINER huolto-osastoon.

Pystyviivan tarkistus

Aseta laite n. 5 m:n etäisyydelle seinästä. Kiinnitä mittaluoti seinään 2,5 m:n pituisella langalla siten, että luoti pääsee vapaasti heilumaan. Käynnistä laite ja suuntaa pystysäde luotilangan kanssa. Tarkkuus on toleranssin rajoissa, kun laserviivan ja luotilangan välinen poikkeama on enintään ± 1,5 mm.

Vaakaviivan tarkistus

Aseta laite n. 5 m:n etäisyydelle seinästä ja kytke laserristi. Merkitse piste B seinään.

≤ 1,5 mm = OK B 2,5 m C

Käännä laserristiä n. 2,5 m oikealle ja merkitse piste C. Tarkista onko pisteestä C lähtevä vaakaviiva ± 1,5 mm:n tarkkuudella samalla korkeudella pisteen B kanssa. Toista toiminto laitetta uudelleen vasemmalle kääntämällä.

Tarkista kalibrointi säännöllisesti ennen käyttöä ja kuljetuksen sekä pitkän säilytyksen jälkeen.

Laserliner

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Kalibrointi

Mittalaite tulisi kalibroida ja testata säännöllisesti sen tarkkuuden ja hyvän toiminnan varmistamiseksi.

Kalibrointiväliksi suosittelemme 1 - 2 vuotta. Ota sitä varten tarvittaessa yhteys laitteen jälleenmyyjään tai suoraan UMAREX-LASERLINER-huolto-osastoon.

Tekniset tiedot Tekniset muutokset mahdollisia. 24W39
Automaattitasausalue ± 4°
Tarkkuus ± 0,3 mm / m
Vaaitus automaattinen
Näkyvyys (tyypillinen)* 40 m
Laserin aallonpituus 515 nm
Laser luokka	2 / < 1 mW (EN IEC 60825-1:2014/A11:2021, EN 50689:2021)
Virransyöttö 2 x 1,5V LR06	(AA)
Paristojen käyttöikä n. 5 h
Käyttöympäristö	-10°C ... 50°C, ilmankosteus maks. 80% RH, ei kondensoituva, asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet	-20°C ... 70°C, ilmankosteus maks. 85% RH
Mitat (L x K x S) 84 x 76 x 62 mm
Paino 276 g (sis. paristot)

* kun maks. 300 luksia

EU- ja UK-määräykset ja hävittäminen

Laite täyttää kaikki EU:n alueella ja UK:ssa tapahtuvaa vapaata tavaranvaihtoa koskevat standardit.

Tämä tuote, lisävarusteet ja pakkaukset mukaan lukien, on sähkölaite, joka eurooppaöaisten ja UK:n sähkö- ja elektroniikkaromua, akkuja ja pakkauksia koskevien direktiivien mukaisesti on kierrätettävä ympäristöystävällisellä tavalla arvokkaiden raaka-aineiden talteenottamiseksi. Paristo tulee poistaa laitteesta jollakin tavanomaisella työkalulla paristoa vahingoittamatta. Sähkölaitteet, paristot ja pakkaukset eivät ole sekajätettä. Kuluttaja on lain mukaan velvollinen palauttamaan käytetyt paristot ja akut veloituksetta yleiseen keräyspisteeseen, myyjälle tai tekniseen asiakaspalveluun. Paristo tulee poistaa laitteesta jollakin tavanomaisella työkalulla paristoa vahingoittamatta. Paristo tulee ottaa talteen erikseen ennen laitteen toimittamista hävitettäväksi.

Jos sinulla on pariston poistamisesta kysyttävää, ota yhteys UMAREX-LASERLINER-huoltoon. Saat kierrättämistä koskevia lisätietoja paikkakuntasi ympäristökeskuksesta. Noudata keräyspisteen antamia hävittämis- ja turvallisuusohjeita.

Lisätietoja, turvallisuus- yms. ohjeita:
