Tuotetyyppi	Digitaalinen elektroninen vesivaaka 360°:n kulmanäytöllä
Merkki	Laserliner
Malli	MasterLevel Box Pro
Mitat (L x K x S)	59 x 59 x 28 mm
Paino (pariston kanssa)	86 g
Virtalähde	1 paristo 1,5 V tyyppi AAA/LR03
Elektroninen mittaustarkkuus	±0,05° kulmissa 0° ja 90°; ±0,1° kulmissa 1° - 89°
Näyttötarkkuus	2 desimaalia
Mittausalue	0° - 360° (kaltevuus)
Päätoiminnot	ABS-tila, suhteellinen tila, HOLD-toiminto, referenssitoiminto kulmien siirtoon, kalibrointi, Bluetooth® LE 4.x -tiedonsiirto
Bluetooth®-kantama	Jopa 10 m (olosuhteista riippuen)
Mobiilisovellus	Saatavilla App Storesta ja Google Playsta langatonta yhteyttä varten
Automaattinen sammutus	5 minuutin käyttämättömyyden jälkeen
Magneettinen mittaustaso	Kyllä, kiinnitys metallipinnoille
Kaltevuussuunnan näyttö	Kyllä, suuntanäytöllä
Työolosuhteet	0 °C - 50 °C, enintään 85 % RH (ei tiivistyvää kosteutta)
Varastointiolosuhteet	-20 °C - 70 °C, enintään 85 % RH
Vaatimustenmukaisuus	CE, RED-direktiivi 2014/53/EU
Huolto ja puhdistus	Puhdista kevyesti kostealla liinalla; vältä liuottimia ja hankaavia aineita
Suositeltava kalibrointi	Vuosittain (menettely kuvattu käyttöohjeessa)
Turvallisuus	Älä käytä, jos laite toimii väärin; pidä poissa lasten ulottuvilta; noudata turvaetäisyyksiä voimakkaisiin magneettikenttiin (≥ 30 cm implanteista)
Yleistä tietoa	Tekniset muutokset mahdollisia; vaatimustenmukaisuusvakuutus saatavilla laserliner.com/info?an=ADJ

Usein kysytyt kysymykset - MasterLevel Box Pro Laserliner

Kuinka MasterLevel Box Pro kalibroidaan?

Aseta laite tasaiselle pinnalle ja käynnistä se. Paina samanaikaisesti painikkeita 3 (päälle/pois) ja 8 (tila) siirtyäksesi kalibrointitilaan. Noudata vaiheita: -1- tulee näyttöön, paina 3, käännä sitten laitetta 180° ja paina uudelleen 3. Kalibrointi on valmis, kun mitattu arvo tulee näyttöön.

Mikä ero on ABS-tilalla ja suhteellisella tilalla?

ABS-tila näyttää absoluuttisen kulman pysty- tai vaakasuuntaan nähden (kiinteä referenssi). Suhteellinen tila mahdollistaa kulman mittauksen käyttäjän määrittämästä referenssistä (esim. nollaa kaltevuudella ja mittaa sitten ero).

Kuinka HOLD-toimintoa käytetään?

Paina HOLD-painiketta (9) jäädyttääksesi näytöllä näkyvän kulma-arvon. Tämä mahdollistaa mittauksen lukemisen tai lähettämisen ilman, että näyttö muuttuu.

Kuinka laite yhdistetään älypuhelimeen Bluetoothin kautta?

Lataa Laserliner-sovellus App Storesta tai Google Playsta. Ota Bluetooth käyttöön puhelimessasi ja käynnistä laite. Käynnistä sovellus, se havaitsee laitteen. Valitse se yhteyden muodostamiseksi. Suurin kantama on 10 m.

Mitä virhekoodi ---- tarkoittaa?

Koodi ---- tarkoittaa, että pystyakselin kohdistus on toleranssialueen ulkopuolella. Tarkista laitteen asento ja yritä uudelleen.

Kuinka lasertasotason paristo vaihdetaan?

Avaa paristolokero laitteen takana. Aseta AAA/LR03-paristo (1,5 V) noudattaen osoitettua napaisuutta. Sulje lokero.

Mikä on mittaustarkkuus?

Elektroninen tarkkuus on ±0,05° kulmissa 0° ja 90°, ja ±0,1° kulmissa 1° - 89°. Näytössä on kaksi desimaalia.

Sammuttuuko laite automaattisesti?

Kyllä, laite sammuu automaattisesti 5 minuutin käyttämättömyyden jälkeen pariston säästämiseksi.

Kuinka MasterLevel Box Pro puhdistetaan?

Puhdista laite kevyesti kostealla liinalla. Älä käytä puhdistusaineita, liuottimia tai hankaavia aineita. Poista paristo pitkäaikaisen varastoinnin ajaksi.

Ovatko laitteen magneetit vaarallisia?

Kyllä, voimakkaat magneetit voivat vaikuttaa lääketieteellisiin implantaatteihin (sydämentahdistimet) ja vahingoittaa magneettisia alustoja. Pidä vähintään 30 cm:n etäisyys henkilöistä, joilla on implantaatteja, ja herkistä laitteista.

KÄYTTÖOHJE MasterLevel Box Pro Laserliner

Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminta / Käyttö

Digitaalisessa vesivaa'assa on 360° kulmanäyttö sekä muistitoiminto kulmien siirtoon. Mittaustiedot voidaan siirtää Bluetooth®-liitännän kautta.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.

Turvallisuusohjeet

Sähkömagneettinen säteily

- Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot, joka on korvattu RED direktiivillä 2014/53/EU.

- Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

- Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden läheisyydessä tai voimakkaassa sähkömagneettisessa vaihtokentässä.

Turvallisuusohjeet

Radiotaajuinen säteily

- Mittalaite on varustettu radiolähettimellä.

- Mittauslaite täyttää RED-direktiivin 2014/53/EU sähkömagneettista sietokykyä ja säteilyä koskevat vaatimukset ja raja-arvot.

- Umarex GmbH & Co. KG vakuuttaa täten, että MasterLevel Box Pro täyttää RED-direktiivin 2014/53/EU oleelliset vaatimukset ja muut määräykset. Vaatimustenmukaisuusvakuutus löytyy kokonaisuudessaan osoitteessa:

http://laserliner.com/info?an=ADJ

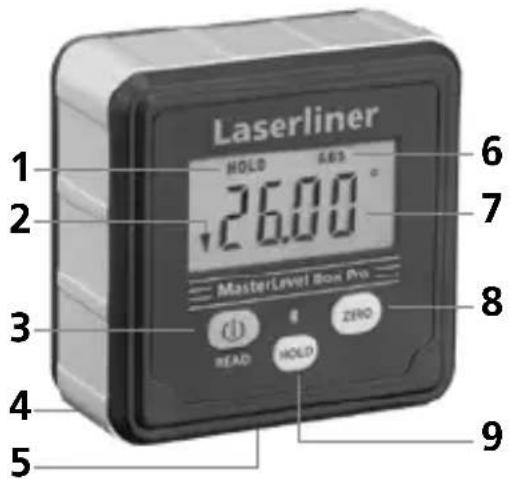

1 Pitotoiminto aktiivisena

2 Kallistussuunnan näyttö 0.00°

3 ON/OFF-näppäin / READ: Mittaustietojen siirto Bluetooth®-yhteyden kautta

4 Magneettinen mittausala

5 Paristolokero (Takasivu)

6 ABS-tila aktiivisena

7 Kallistuskulman näyttö

8 ABS-tilan / suhteellisen mittaustilan vaihto

9 Hold-toiminto on/off

1 Paristo asettaminen

Avaa paristolokero ja aseta paristo sisään ohjeiden mukaisesti.

Huomaa paristo oikea napaisuus.

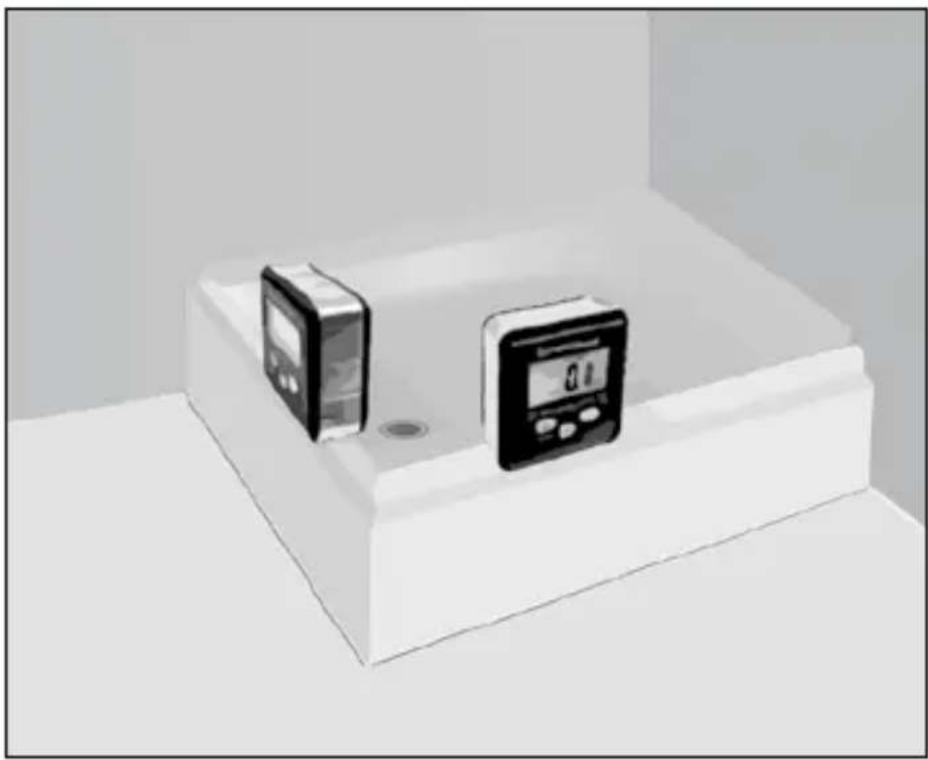

2 Käynnistys ja mittaus

Tarkista ennen jokaista mittausta, että vertailutoiminto ei ole aktivoituna (ABS päällä).

• Käynnistä laite näppäimellä (3).
• Kallistuskulma näkyy näytöllä (7). Jos kaltevuksia mitataan lakiasennossa, merkinnän suunta muuttuu samalla automaattisesti.
• Lisäksi symboli (2) osoittaa parhaillaan voimassaolevan kaltevuussuunnan.

3 Kalibrointi

1. Aseta laitteen mittauspinta (4) tasaiselle alustalle kohdistusmerkinnän mukaisesti. Kytke laite (3) päälle. Siirry kalibrointitilaan painamalla samanaikaisesti 3 ja 8. -1- näkyy näytössä.

1. Paina Päälle/pois-näppäintä (3) uudelleen. -1- vilkkuu Sen jälkeen näyttöön tulee -2-.

2. Käännä nyt vesivaaka 180° ja aseta se tarkasti merkitylle alalle. Paina Päälle/ pois-näppäintä (3). -2- vilkkuu Kalibrointi on päättynyt, kun mittausarvo näkyy näytössä.

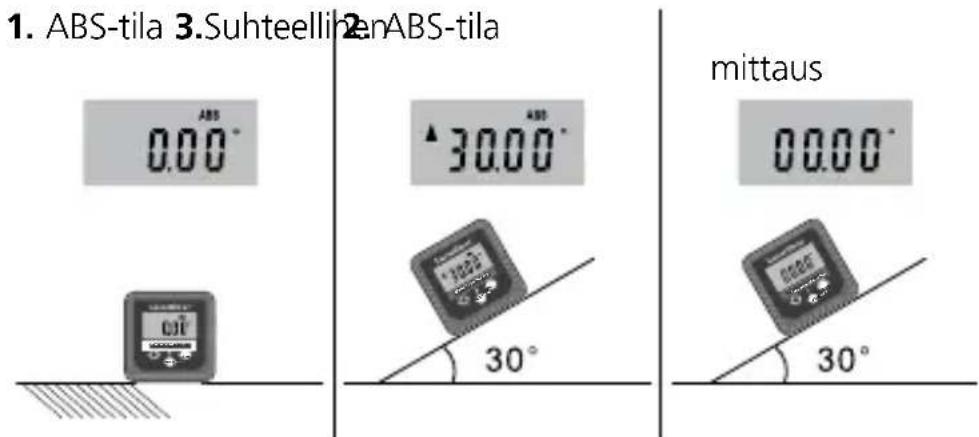

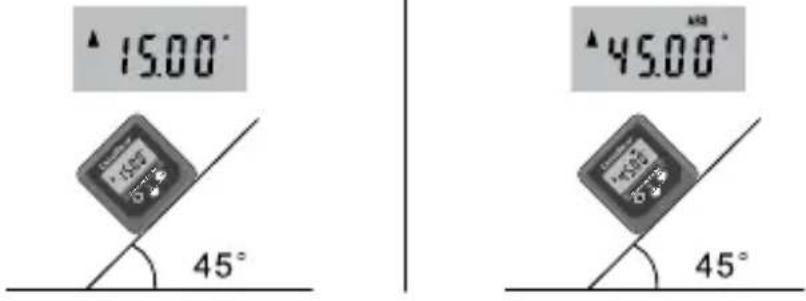

4 Muistitoiminto kulmamittojen siirtoon

1. ABS-tila 3. Suhteellben ABS-tila

1. Suhteellinen mittaus 5. ABS-tilla

5 HOLD

Pidä nykyinen mittausarvo näytössä painamalla Hold-näppäintä (9).

Automaattinen virrankatkaisu

Paristo säästämiseksi mittari kytkeytyy automaattisesti pois päältä, kun sitä ei ole käytetty 5 minuuttia.

Tiedonsiirto

Laitteessa on Bluetooth®*-toiminto, joka mahdollistaa tiedonsiirron Bluetooth®*-toiminnolla varustettujen mobiililaitteiden kanssa (esim. älypuhelimet, tabletit).

Bluetooth®*-yhteyden edellyttämät järjestelmävaatimukset ovat osoitteessa http://laserliner.com/info?an=ble

Laite voi muodostaa Bluetooth®-yhteyden Bluetooth 4.0 -yhteensopiviin laitteisiin.

Kantama vastaanottavaan laitteeseen on enintään 10 m.

Kantama riippuu erittäin paljon ympäristöolosuhteista, esim. seinän vahvuudesta ja materiaalista, radiohäiriölähteistä sekä vastaanottavan laitteen lähetys- ja vastaanotto-ominaisuuksista.

Bluetooth®* on aina päällä päällekytkemisen jälkeen, koska lähetin kuluttaa hyvin vähän virtaa.

Mobiililaite voi muodostaa yhteyden mittalaitteeseen sovelluksen avulla.

* Bluetooth®-teksti ja logo ovat Bluetooth SIG, Inc.:n rekisteröityjä tavaramerkkejä.

Laserliner

Apuohjelma (App)

Tarvitset apuohjelman Bluetooth®-toiminnon käyttämistä varten. Voit ladata ohjelman vastaanottavan laitteen sovelluskaupasta:

Download on the

App Store

GET IT ON

Google Play

Huomaa, että vastaanottavan mobiililaitteen Bluetooth®* on aktivoituna.

Kun sovellus on käynnistetty ja Bluetooth®* on aktivoitu, mobiililaitteen ja mittalaitteen välille voidaan muodostaa yhteys. Jos ohjelma tunnistaa useita mittareita, valitse oikea mittari.

Seuraavan kerran käynnistettäessä luodaan yhteys tähän mittariin automaattisesti.

* Bluetooth®-teksti ja logo ovat Bluetooth SIG, Inc.:n rekisteröityjä tavaramerkkejä.

Virheilmoitukset

---- Pystyakselin suunta ei ole toleranssialueella

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Kalibrointi

Mittalaite pitää kalibroida ja tarkastaa säännöllisin väliajoin mittaustulosten tarkkuuden varmistamiseksi. Suosittelemme, että laite kalibroidaan kerran vuodessa.

Voimakas magneettikenttä aiheuttaa vaaran

Voimakkaat magneettikentät saattavat vahingoittaa apulaitteita (esim. sydämentahdistinta) käyttäviä henkilöitä ja sähkölaitteita (esim. magneettikortti, mekaaninen kello, hienomekaaninen laite, kiintolevy).

Noudata maakohtaisia turvallisuusohjeita, jotka koskevat voimakkaiden sähkömagneettisten kenttien ihmisille aiheuttamien vaarojen välttämistä. Saksassa tämä on BGV B11 §14 „Elektromagnetische Felder“ (Sähkömagneettiset kentät).

Häiriöiden välttämiseksi pidä magneetti vähintään 30 cm päässä implantista tai muusta häiriöherkästä laitteesta.

Tekniset tiedot

Elektronisen mittauksen tarkkuus	± 0,05° kulmissa 0° ja 90° ± 0,1° kulmissa 1° ... 89°
Näytön tarkkuus 2 desimaalipaikkaa
Käyttöympäristö	0 ... 50°C, ilmankosteus maks. 85% rH, ei kondensoituva, asennuskorkeus maks. 2000 m merenpinnasta
Varastointiolosuhteet	-20 ... 70°C, ilmankosteus maks. 85% rH
Käyttötiedot lähetysmoduulia	Bluetooth LE 4.x -liitäntä Taajuusalue: ISM-taajuusalue 2400-2483,5 MHz, 40 kanavaa; Lähetysteho: maks. 10 mW Kaistanleveys: 2 MHz; Siirtonopeus: 1 Mbit/s; Modulaatio: GFSK / FHSS
Virransaanti	1 x 1,5V (typpi AAA/LR03)
Mitat (L x K x S)	59 x 59 x 28 mm
Paino (sis. paristo)	86 g

Tekniset muutokset mahdollisia. 18W44

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektro-niikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info?an=ADJ
