KÄYTTÖOHJE RangeXtender M50 Laserliner

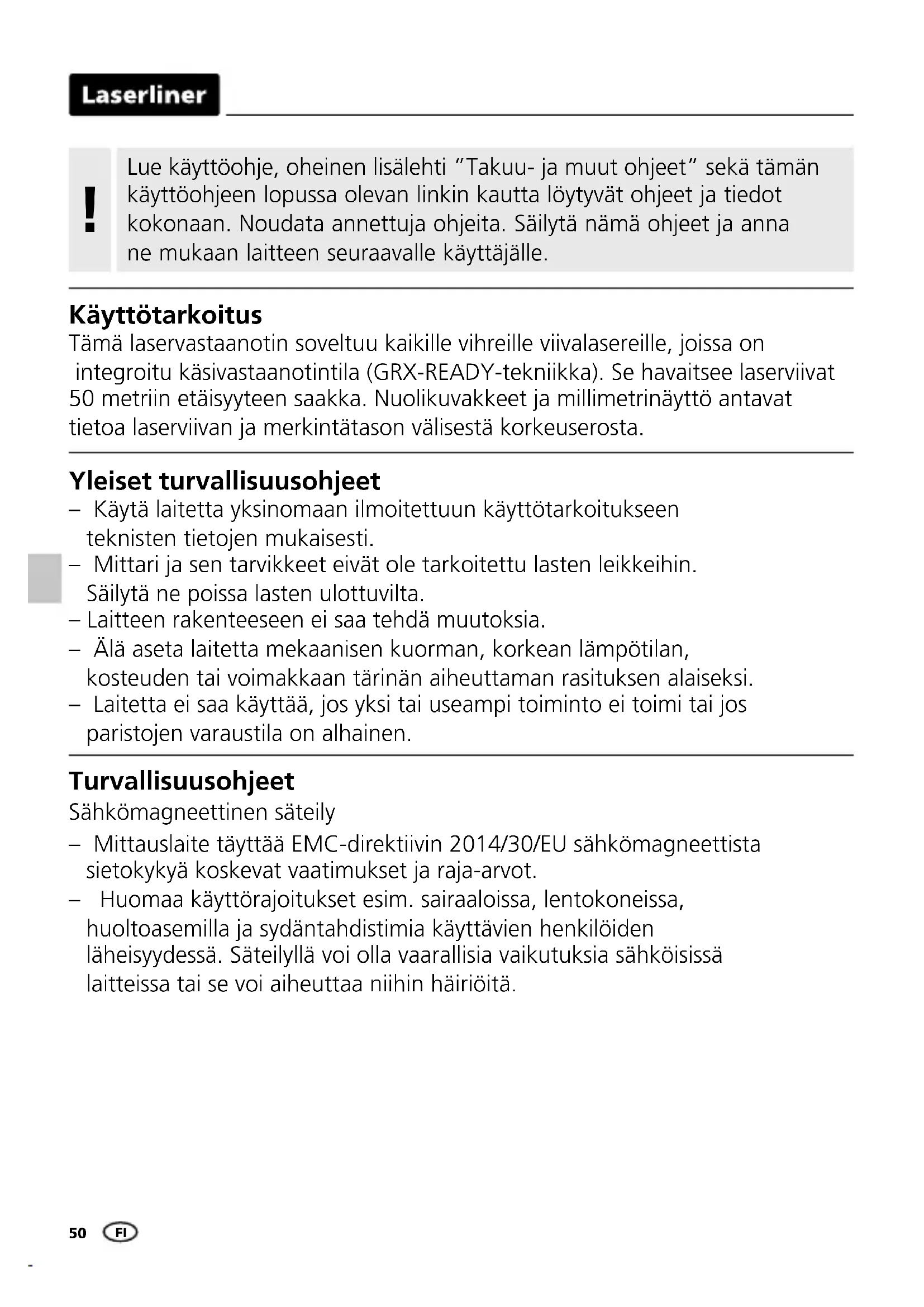

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laitteen seuraavalle käyttäjälle.

Käyttötarkoitus

Tämä laservastaanotin soveltuu kaikille vihreille viivalasereille, joissa on integroitu käsivastaanotintila (GRX-READY-tekniikka). Se havaitsee laserviivat 50 metriin etäisyyteen saakka. Nuolikuvakkeet ja millimetrinäyttö antavat tietoa laserviivan ja merkintätason välisestä korkeuserosta.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

Voimakas magneettikenttä aiheuttaa vaaran

Voimakkaat magneettikentät saattavat vahingoittaa apulaitteita (esim. sydämentahdistinta) käyttäviä henkilöitä ja sähkölaitteita (esim. magneettikortti, mekaaninen kello, hienomekaaninen laite, kiintolevy).

Noudata maakohtaisia turvallisuusohjeita, jotka koskevat voimakkaiden sähkömagneettisten kenttien ihmisille aiheuttamien vaarojen välttämistä.

Saksassa tämä on BGV B11 §14 „Elektromagnetische Felder“

(Sähkömagneettiset kentät).

Häiriöiden välttämiseksi pidä magneetti vähintään 30 cm päässä implantista tai muusta häiriöherkästä laitteesta.

Ruhjevammojen vaara! Älä koske puristimeen!

Tuotteen erityisominaisuksia ja toimintoja

HIGH SPEED

Vastaanottimen avulla reaktioajat ovat lyhyitä – nopea tunnistaminen säästää työaikaa.

Jotta työ sujuisi parhaalla mahdollisella tavalla, laitteiden kiinnittämiseen on monipuolinen valikoima magneetteja. Kädet ovat vapaina muuta työtä varten.

Suojaus pölyä ja kosteutta vastaan – Laservastaanottimessa on erittäin tehokas pöly- ja sadesuojaus.

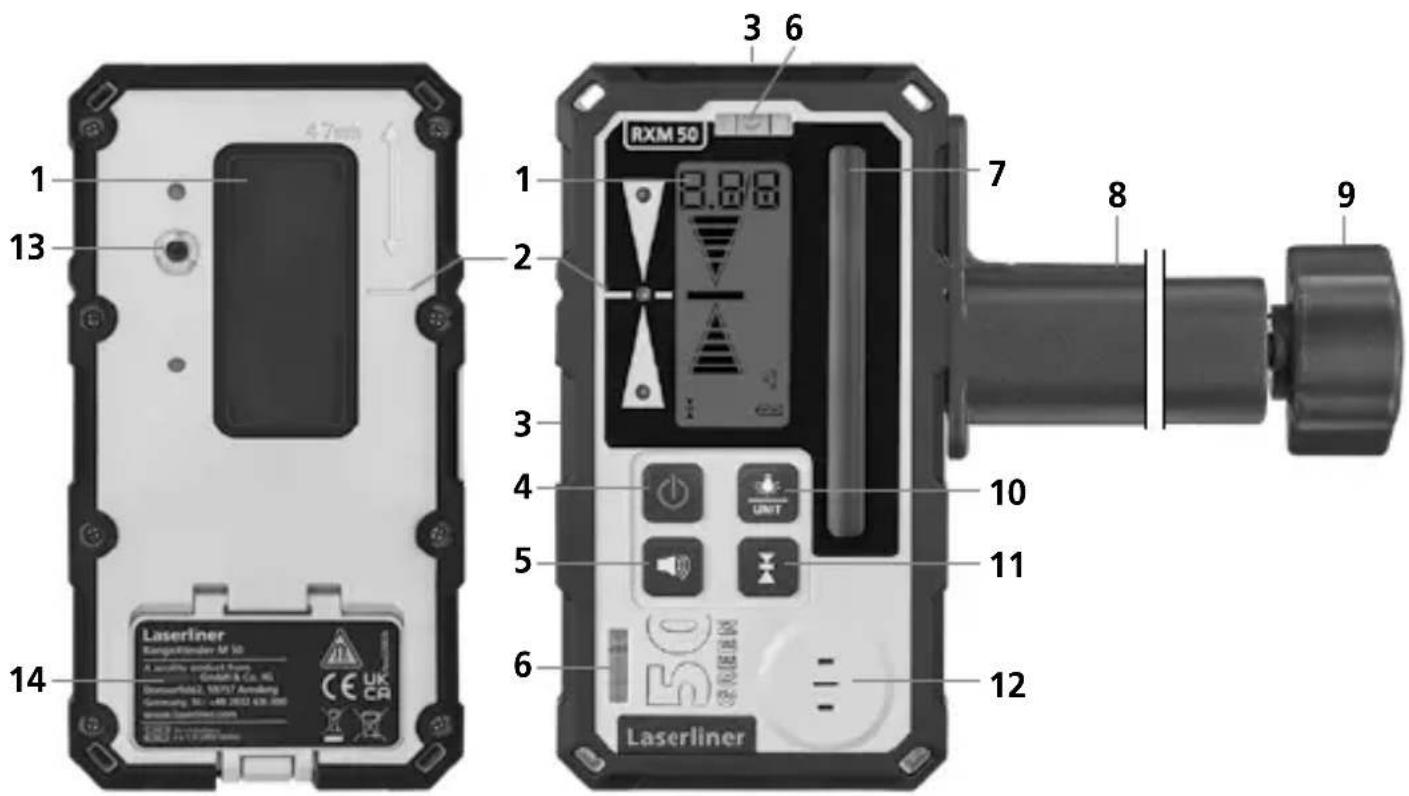

1 47mm 13 Laserliner Kangefinder AF 50 A. availability product form. GmbH & Co. KG Sümerfeld 2, 19/17 Ammlung Germany, SE: -48 2012 436.000 www.kangefinder.com CE UK CA 14 RXM 50 3 6 3 2 1 7 8 9 10 11 6 Laserliner L50 5000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

1 LC-näyttö
2 Pyörivä merkintäura
3 Magneetit
4 Käynnistys / Pysäytys
5 Äänimerkki, Käynnistys / Pysäytys
6 Vaaka-/pystylibelli
7 Lasersäteen vastaanottokenttä
8 Yleiskiinnitin

9 Mittalatan kiinnitysruuvi
10 Yksikön vaihto cm / mm; Taustavalo on/off
11 Tarkkuus( 3-portainen)
12 Kaiutin
13 Kierreikä yleiskiinnikettä varten
14 Paristolokero

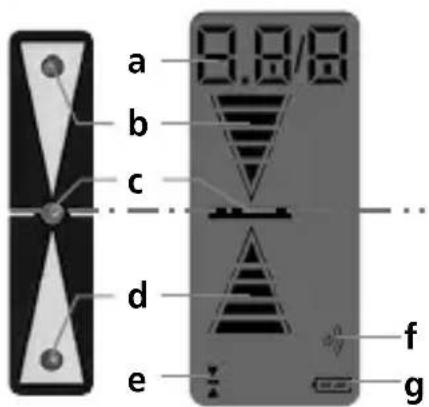

a 9.8/8 b c d e f g

a Numeerinen poikkeama laserin tasosta
b Käsivastaanotintila laserin tason yläpuolella
c Tarkasti laserin tasossa
d Käsivastaanotintila laserin tason alapuolella
e Tarkkuus( 3-portainen)
f Äänimerkki, Käynnistys / Pysäytys
g Akkujen varaustilan näyttö

Tarkkuusalue: Näyttö on pienellä toleranssilla tarkkaa kohdistamista varten (esim. mittalattaan).

Käsivarainen alue: Näytö toleranssi on suurempi käsivaraista kohdistamista varten.

Karkea alue: Näyttö on maksimitoleranssilla epätarkempaa käsivaraista kohdistamista varten.

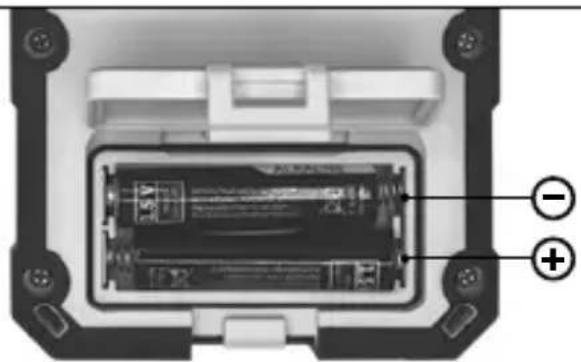

1Paristojen asennus

Avaa paristokotelon kansi (14) ja aseta paristot merkintöjen mukaisesti paikoilleen. Tarkista, että navat asettuvat oikein.

2 CRX READY Laservastaanottimen käyttö

Käytä pitkillä välimatkoilla ja erittäin kirkkaassa valaistuksessa linjaukseen Laservastaanotinta. Kytke se päälle näppäimellä 4.

Viivalaser kytketään käsivastaanoton toiminnolle. Laserviivat värähtelevät suurella taajuudella ja muuttuvat himmeämmiksi. Laservastaanotin tunnistaa tällä taajuudella värähtelevät laserviivat max. 50 metrin etäisyydeltä.

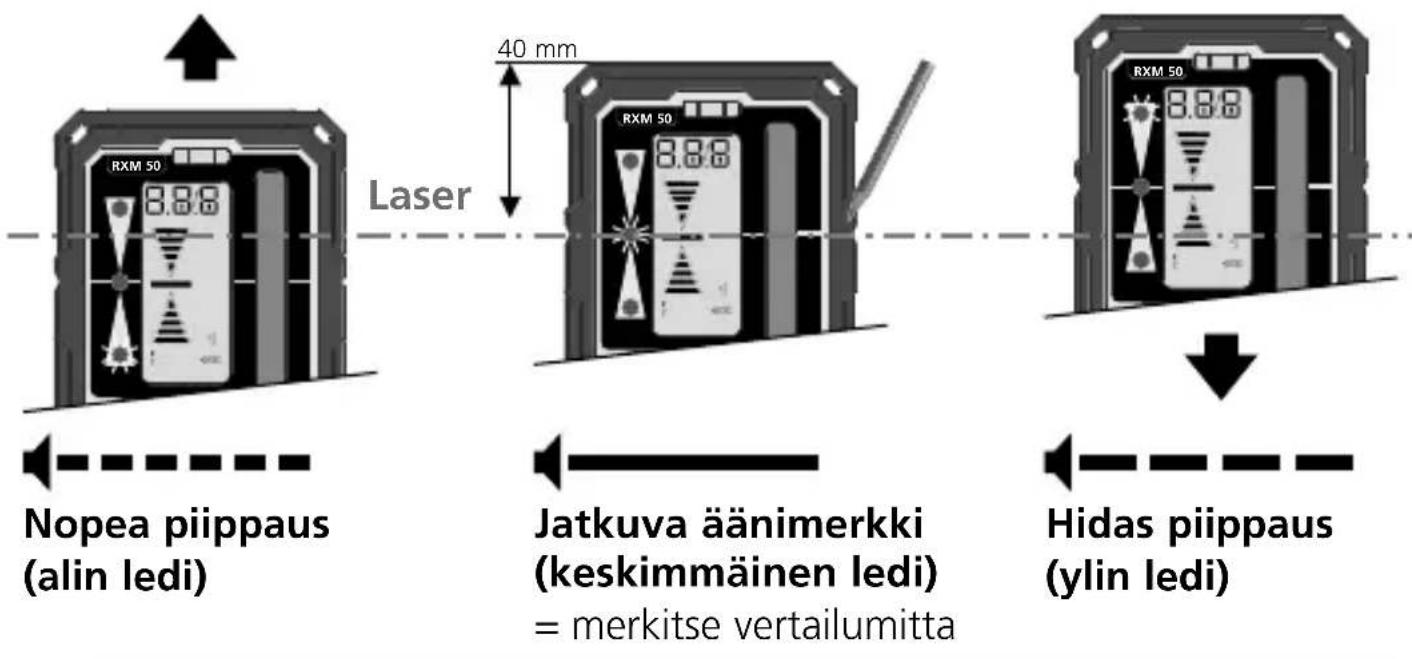

Siirrä nyt laservastaanottimen vastaanottoaluetta (7) laserviivoilla ylös- ja alaspäin, kunnes keskimmäinen ledi syttyy. Merkitse nyt vertailumitta.

!

Laserviivat eivät saa osua heijastaviin pintoihin, koska siitä saattaa olla seurauksena asetusvirheitä.

Laser 40 mm Nopea piippaus (alin ledi) Jatkuva äänimerkki (keskimmäinen ledi) = merkitse vertailumitta Hidas piippaus (ylin ledi)

! Laserviiva on voimakkaimmillaan keskikohdalla ja heikentyy reunoja kohti. Tämä voi pienentää laservastaanottimen maksimaalista vastaanottoaluetta.

! Suorassa auringonvalossa saattaa laservastaanottimen ulottuma olla pienempi.

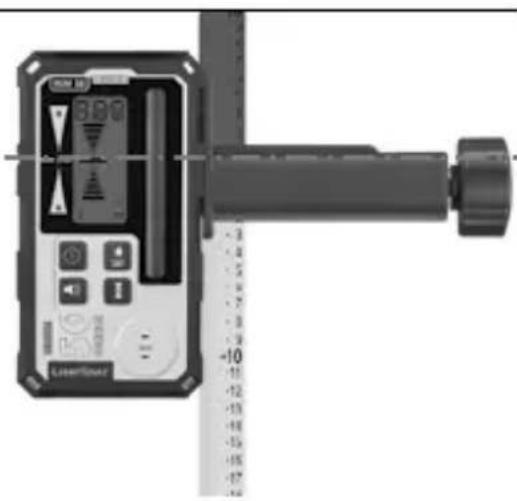

Käyttö mittalatan kanssa

Laservastaanotin voidaan kiinnittää yleiskiinnittimellä mittalattaan. Flexi-mittalatta soveltuu käytettäväksi kaikenlaisissa korkeuksien mittauksissa. Korkeuserot ovat luettavissa vaivattomasti ilman laskutoimituksia.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi.

Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot (Tekniset muutokset mahdollisia. 23W05)
Laserin vastaanottoalue maks. 50 m
Vastaanottimen pituus 80 mm
Kotelointiluokka IP 66
Automaattinen virrankatkaisu	5 minuutin kuluttua (kun näyttö ei muutu)
Virtalähde 2 x 1,5V LR03 (AAA)
Käyttöaika n. 20 h
Käyttöympäristö -10°C ...	40°C, ilmankosteus maks. 80% RH, ei kondensoituva, asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet -20°C ...	70°C, ilmankosteus maks. 80% RH
Paino 400 g (sis. paristot / ilman yleiskiinnitintä)
Mitat (L x K x S) 80 x 149	x 25 mm (ilman yleiskiinnitintä)

EU- ja UK-määräykset ja hävittäminen

Laite täyttää kaikki EU:n alueella ja UK:ssa tapahtuvaa vapaata tavaranvaihtoa koskevat standardit.

Tämä tuote, lisävarusteet ja pakkaukset mukaan lukien, on sähkölaite, joka eurooppaöaisten ja UK:n sähkö- ja elektroniikkaromua, akkuja ja pakkauksia koskevien direktiivien mukaisesti on kierrätettävä ympäristöystävällisellä tavalla arvokkaiden raaka-aineiden talteenottamiseksi.

Lisätietoja, turvallisuus- yms. ohjeita:

https://www.laserliner.com

!
