GEBRUIKSAANWIJZING RangeXtender M50 Laserliner

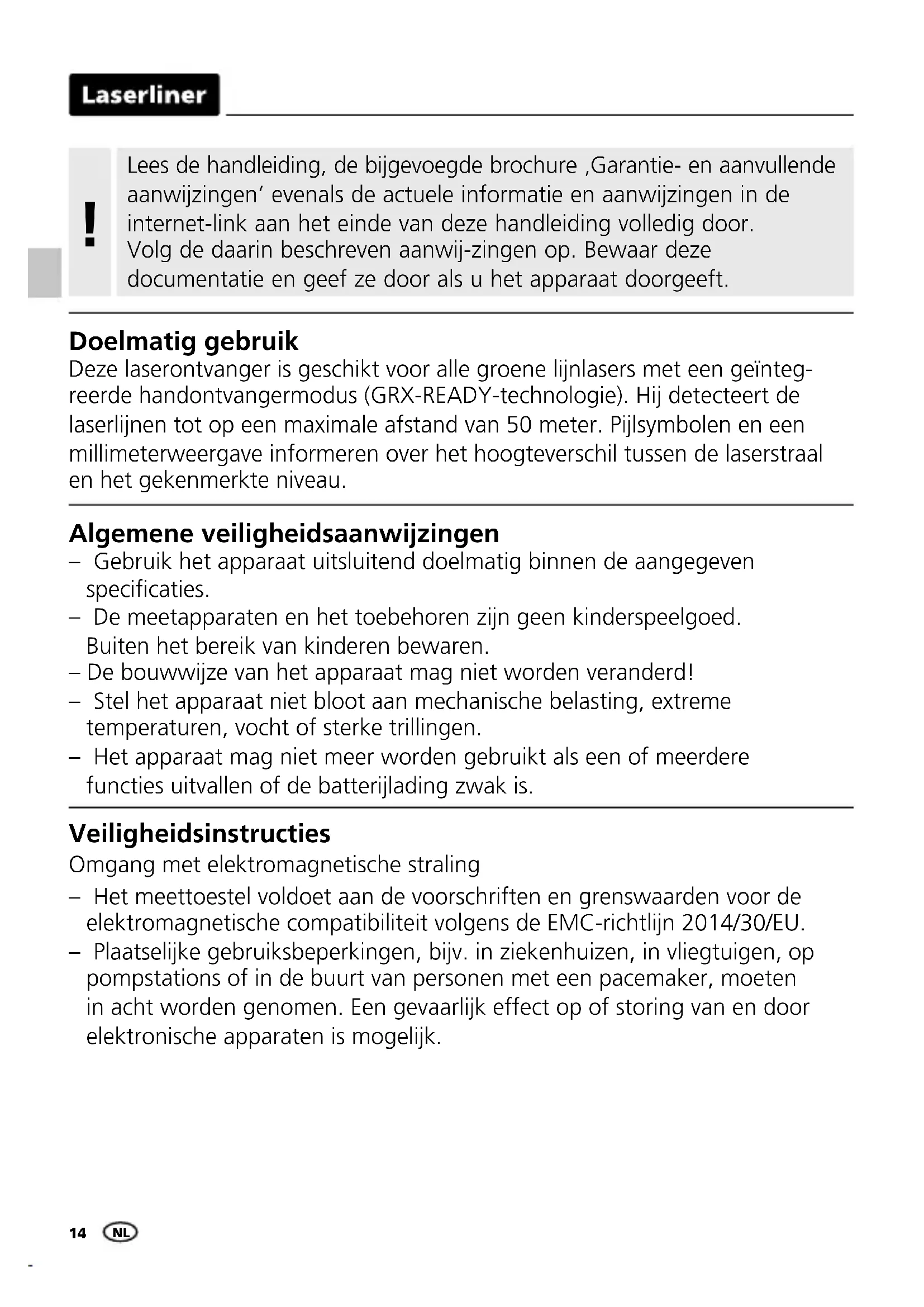

Lees de handleiding, de bijgevoegde brochure ,Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwij-zingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Doelmatig gebruik

Deze laserontvanger is geschikt voor alle groene lijnlasers met een geïntegreerde handontvangermodus (GRX-READY-technologie). Hij detecteert de laserlijnen tot op een maximale afstand van 50 meter. Pijlsymbolen en een millimeterweergave informeren over het hoogteverschil tussen de laserstraal en het gekenmerkte niveau.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Gevaar door krachtige magnetische velden

Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, mechanischen horloges, fijne mechanische apparatuur, harde schijven).

Met het oog op het effect van krachtige magnetische velden op personen dienen de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijke ongevallenverzekering BGV B11 §14 „Elektromagnetische Felder“ (elektromagnetische velden).

Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de bedreigde implantaten en apparaten te houden.

Gevaar voor bekneld raken! Grijp niet in de klemhouder!

Bijzondere producteigenschappen en functies

HIGH SPEED

De ontvanger maakt snelle reactietijden mogelijk - snel registreren bespaart werktijd.

Optimaal werken met tal van meetapparaten mogelijk dankzij magnetische hechtfunctie. U hebt uw handen vrij voor andere taken.

Bescherming tegen stof en water – de laserontvanger is uitstekend beschermd tegen stof en regen.

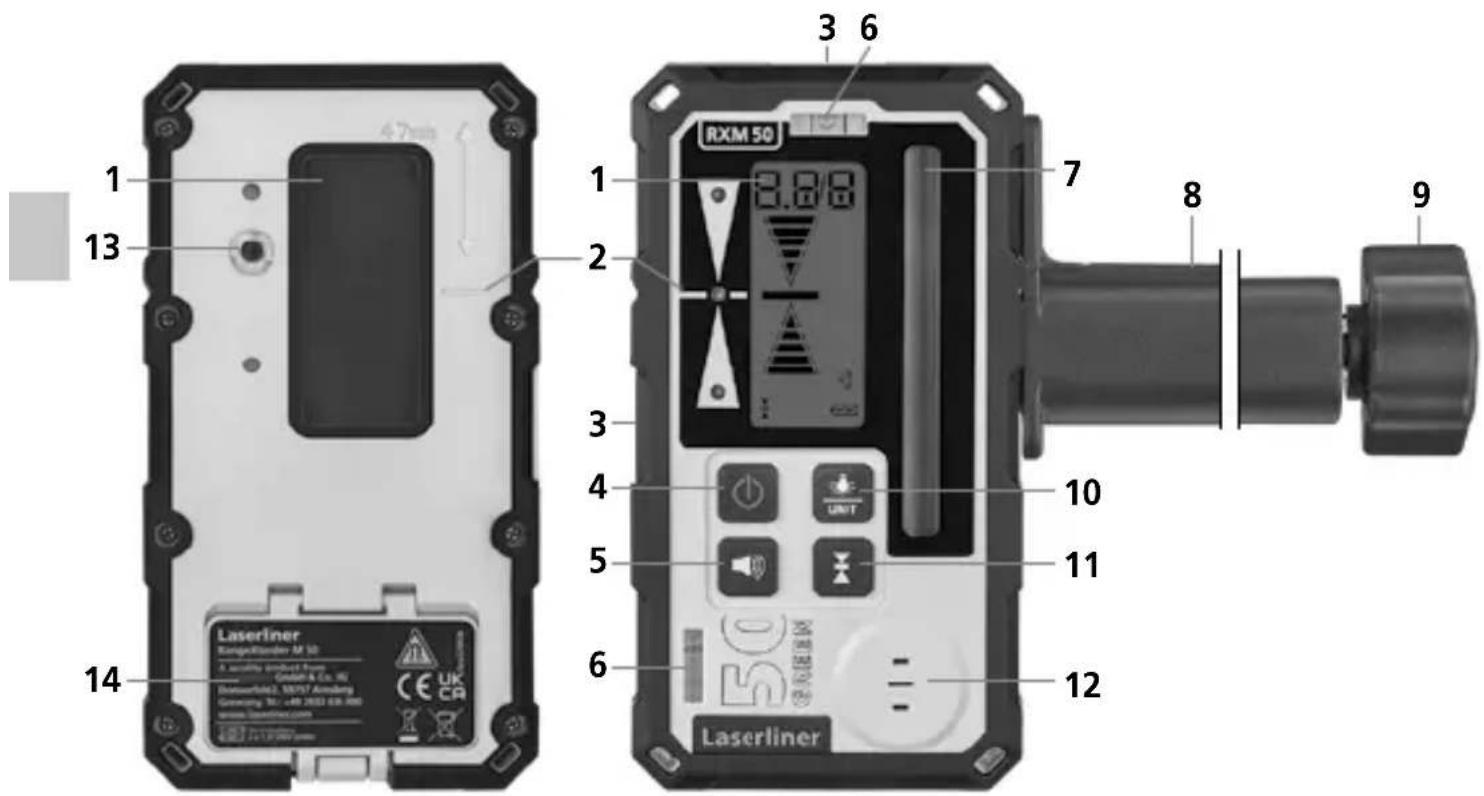

1 13 14 Laserliner Rangefinder M 50 A. saugaly sendout from Gebah & Co. H2 SensarFonds2, 18/9/17 Anschlag Gewichting TU: [phone] www.sensarfinder.com RXM 50 3 6 7 8 9 10 11 12 6 Laserliner

1 LC-display
2 Rondomlopende markeringsgroef
3 Magneten
4 Aan-/ uitknop
5 Geluidssignaal AAN / UIT
6 Horizontale / verticale libel
7 Ontvangstveld laserstraal
8 Universeel houder
9 Bevestigingsschroef voor meetlatten

10 Omschakeling eenheid cm / mm; Achtergrondverlichting aan/uit
11 Nauwkeurigheid (3 standen)
12 Luidspreker
13 Schroefdraadboring voor de bevestiging van de universele houder
14 Batterijvakje

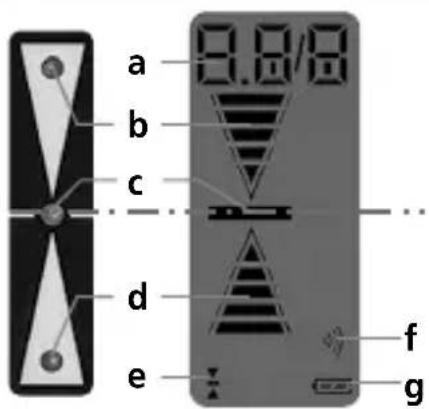

a 8.0/8 b c d e f g

a Numerieke afwijking van het laserniveau
b Handontvanger boven het laserniveau
c Exact in het laserniveau
d Handontvanger beneden het laserniveau
e Nauwkeurigheid (3 standen)

f Geluidssignaal AAN / UIT

g Indicatorbatterij-laadtoestand

Fijnbereik: weergave met kleinere tolerantie voor een fijne uitlijning (bijv. met meetlatten).

Handsfree-bereik: weergave met grotere tolerantie voor een handmatige uitlijning.

Grofbereik: weergave met maximale tolerantie voor een rudimentaire, handmatige uitlijning.

Plaatsen van de batterijen

2 GRX READY Werken met de laserontvanger

Gebruik de laserontvanger voor het nivelleren op grote afstanden of bij intensief licht. Schakel hem in met toets 4.

Schakel de lijnlaser in de handontvangermodus. Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laser ontvanger kan de laserlijnen dankzij het pulseren tot max. 50 m registreren.

Beweeg nu het ontvangstveld (7) van de laserontvanger door de laserlijnen omhoog en omlaag totdat de middelste led oplicht. Markeer nu de referentiemaat.

Let op dat de laserlijnen niet door spiegelende oppervlakken worden gereflecteerd. De reflecties kunnen tot verkeerde metingen leiden.

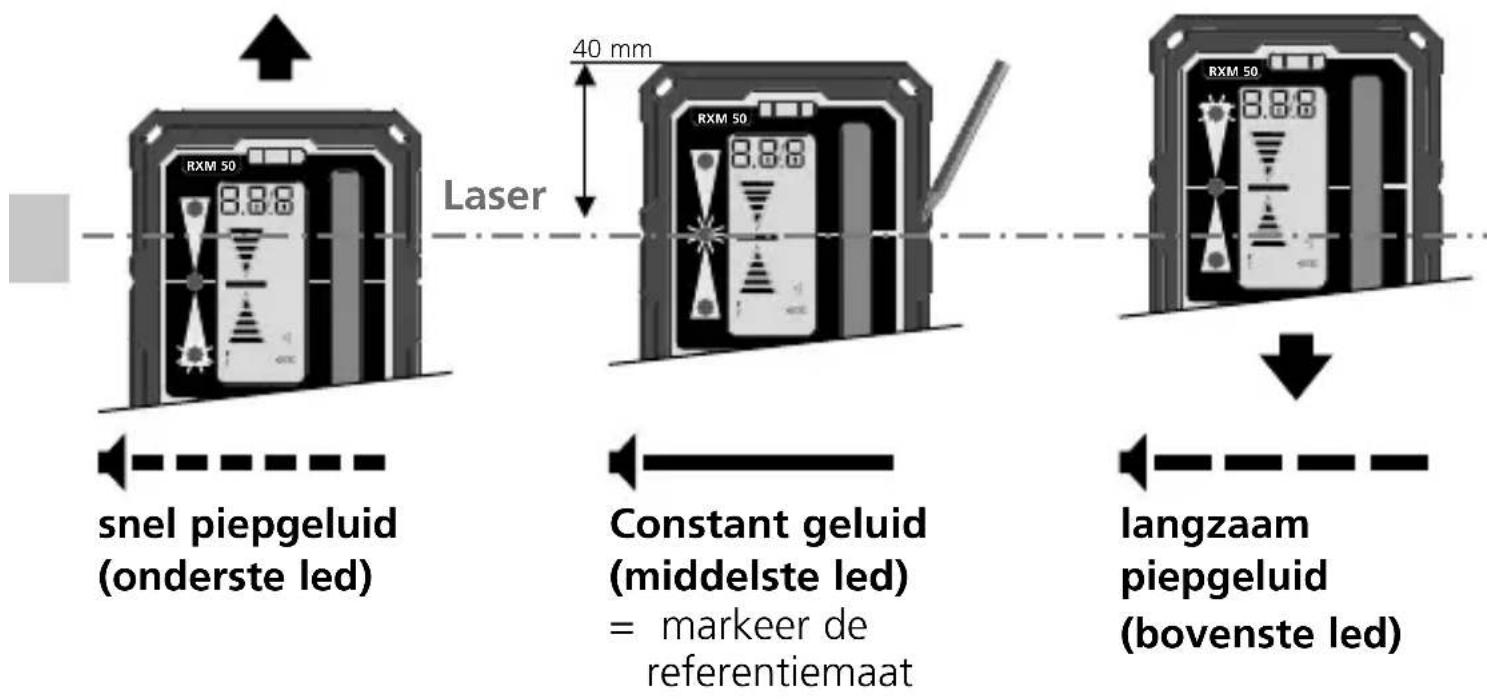

Laser 40 mm snel piegeluid (onderste led) Constant geluid (middelste led) = markeer de referentiemaat langzaam piegeluid (bovenste led)

De lichtintensiteit van de laserlijnen is in het midden het hoogst en neemt af naar de randen toe. Hierdoor kan het maximale ontvangstbereik van de laser worden verminderd.

! Bij rechtstreeks zoninstraling kan het bereik van de laserontvangst beperkt zijn.

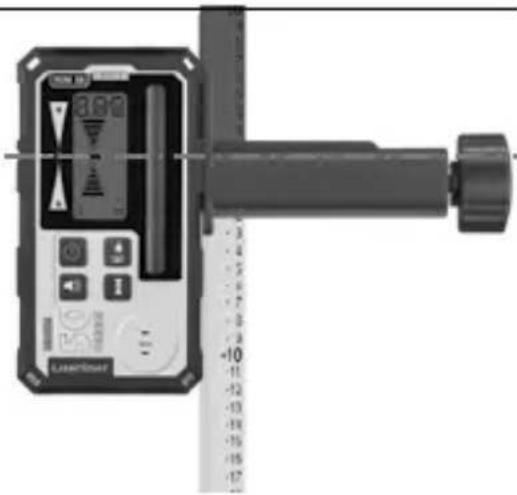

Gebruik met meetlat

De laserontvanger kan met de universele houder op meetlatten worden bevestigd. Het is raadzaam, de flexibele meetlat voor alle metingen van vloerhoogtes te gebruiken. Hiermee kunt u – zonder te moeten rekenen – direct hoogteverschillen vaststellen.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens (Technische veranderingen voorbehouden. 23W05)
Laserontvangstbereik max. 50 m
Lente ontvangsteenheid 80 mm
Veiligheidsklasse IP 66
Automatische uitschakeling na 5 minuten(bij onveranderde displayweergave)
Stroomvoorziening 2 x 1,5V LR03 (AAA)
Bedrijfsduur ca. 20 uur
Werkomstandigheden -10°C ... 40°C, luchtvochtigheid max. 80% rH, niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-20°C ... 70°C, luchtvochtigheid max. 80% rH
Gewicht 400 g	(incl. batterijen / zonder universele houder)
Afmetingen (B x H x D) 80 x 149 x 25 mm (zonder universele houder)

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen.

Verdere veiligheids- en aanvullende instructies onder:

https://www.laserliner.com

!
