BRUGSANVISNING RangeXtender M50 Laserliner

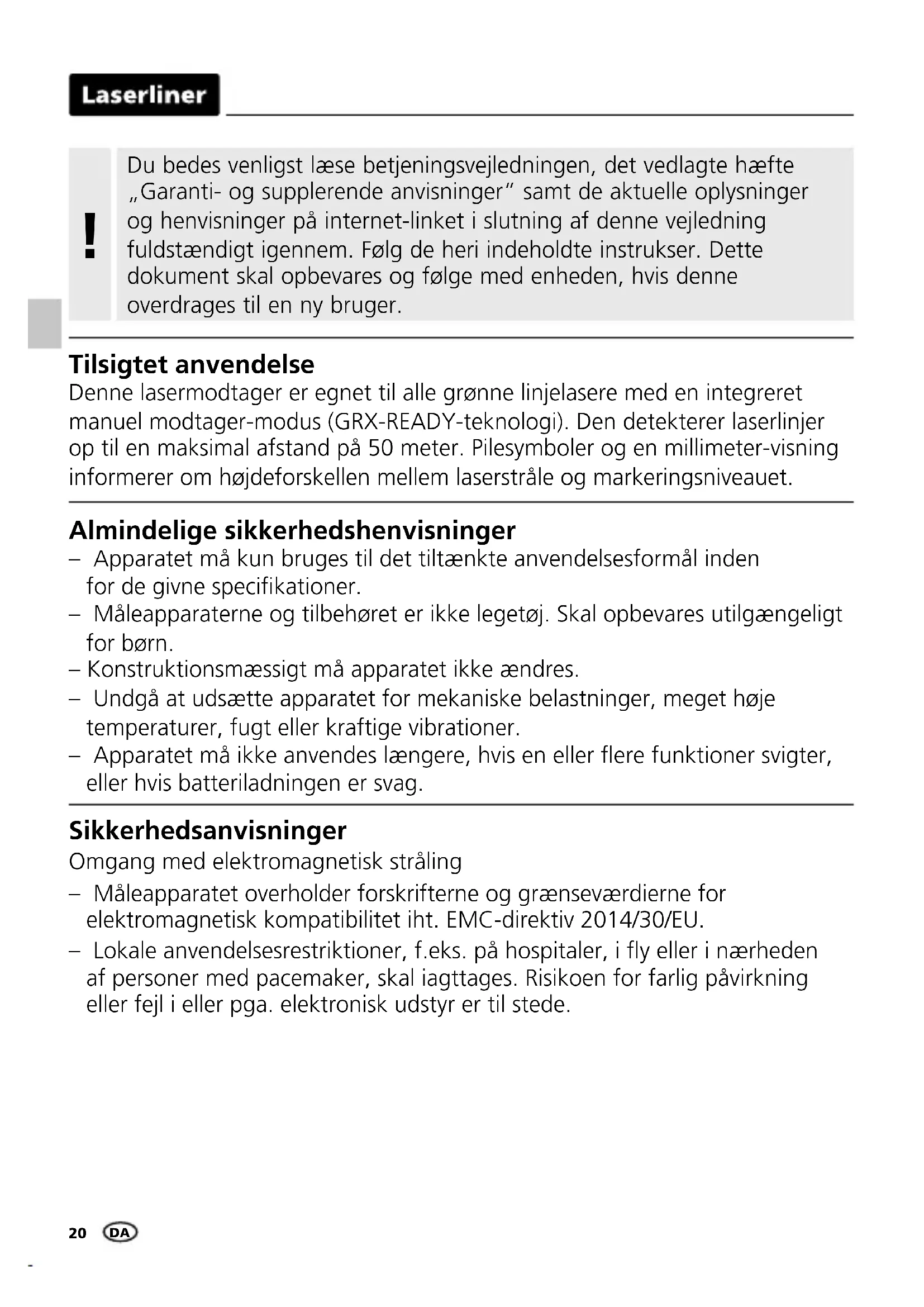

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med enheden, hvis denne overdrages til en ny bruger.

Tilsigtet anvendelse

Denne lasermodtager er egnet til alle grønne linjelasere med en integreret manuel modtager-modus (GRX-READY-teknologi). Den detekterer laserlinjer op til en maksimal afstand på 50 meter. Pilesymboler og en millimeter-visning informerer om højdeforskellen mellem laserstråle og markeringsniveauet.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
  – Konstruktionsmæssigt må apparatet ikke ændres.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer med implan- tater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, finmekanik, harddiske).

Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter“.

For at undgå generende påvirkninger skal man altid holde magneterne i en afstand på mindst 30 cm fra enhver form for følsomme implantater og apparater.

Knusningsfare! Undgå at række hånden ind i klemmeholderen!

Særlige produktegenskaber og funktioner

HIGH SPEED

Lasermodtager reagerer hurtigt - hurtig reaktion sparer arbejdstid og giver større præcision.

Mange måleapparater kan fastgøres magnetisk, således at der opnås optimale arbejdsbetingelser. Brugeren har hænderne fri til andre opgaver.

Beskyttelse mod støv og vand – laserne udmærker sig ved at være særlig godt beskyttet mod støv og regn.

1 13 47mm 1 2 3 4 5 6 7 8 9 RXM 50 Laserliner Rangelbladder M 50 A seriality product from Grennerfeld 2, 50/57 Amending Germany, Tc. +48 2022 A16.000 www.rangelbladder.com CE UK CA Laserliner Laserliner LSC SNEEM

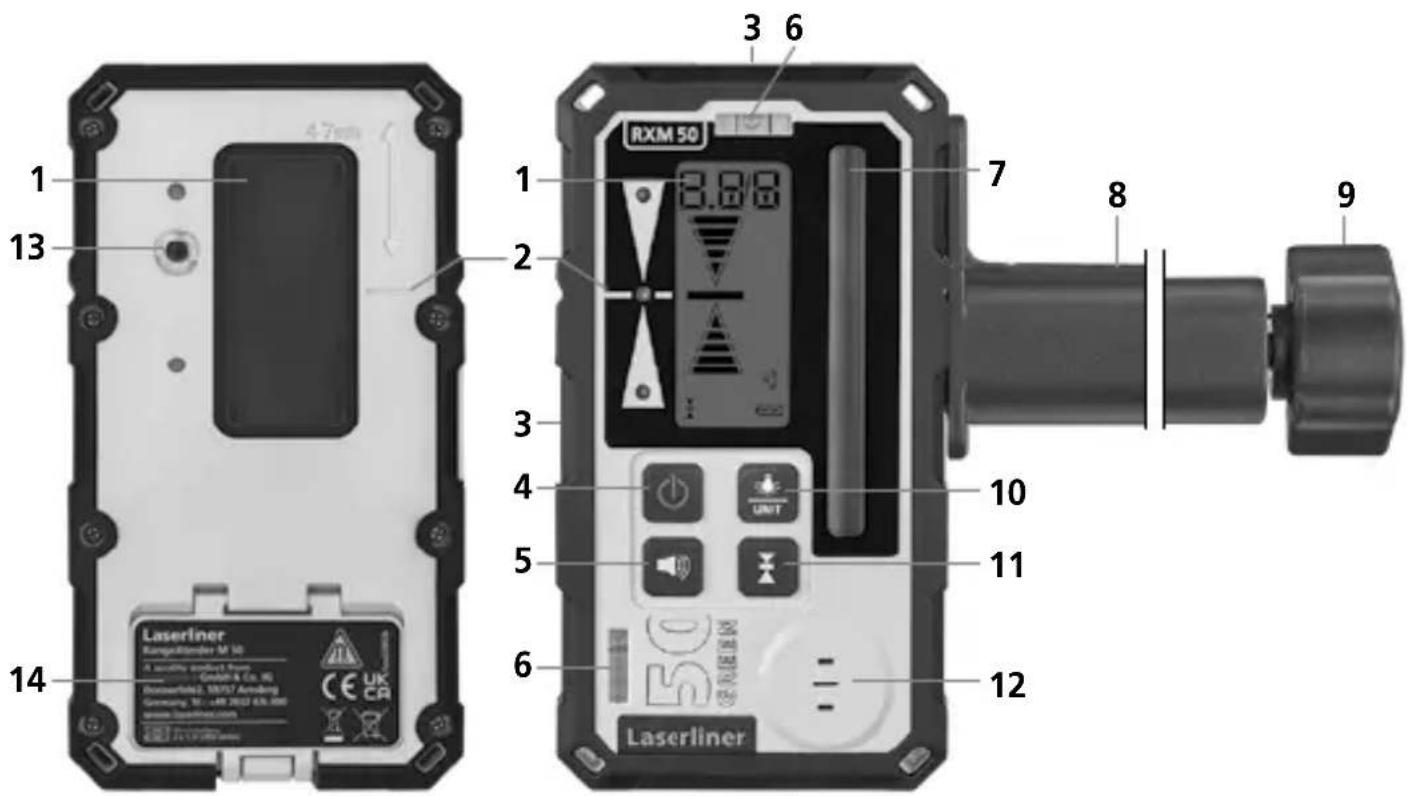

1 LC-display
2 Roterende markeringsnot
3 Magneter
4 TIL/FRA-knap
5 Kontakt til akkustisk signal
6 Horisontal-/vertikallibelle
7 Modtagerfelt laserstråle
8 Universalbeslag

9 Fastgørelsessskrue til stadier
10 Omstilling enhed cm / mm; Baggrundsbelysning tænd/sluk
11 Nøjagtighed (3-trins)
12 Lydstyrke
13 Gevindboring til montering af universalholderen
14 Batterirum

a 9.8/8 b c d e f g

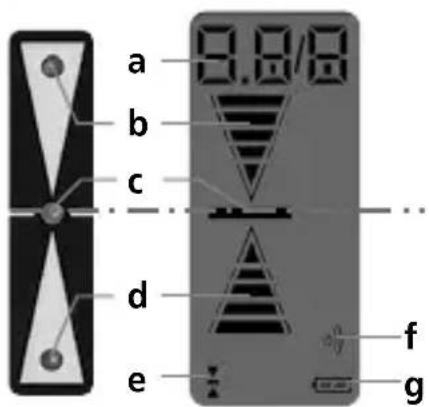

a Numerisk afvigelse fra laserniveau
b Lasermodtager for niveau over laserlinien
c Nøjagtigt i laserniveau
d Lasermodtager for niveau under laserlinien
e Nøjagtighed (3-trins)
f Kontakt til akkustisk signal
g Indikator batteriladetilstand

Finområde: Visning med lille tolerance, til finjustering (fx med radier)

Frihåndsområde: Visning med større tolerance, til manuel justering.

Groft område: Visning med maksimal tolerance, til rudimentær manuel justering.

1sætning af batterier

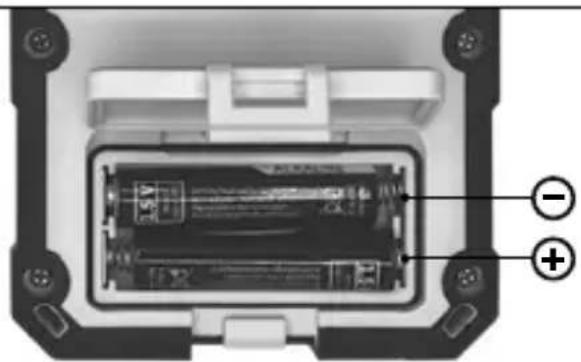

Batterihuset (14) åbnes og batterierne sættes i som angivet ved symbolerne. Låget lukkes omhyggeligt.

2 GRX READY Arbejdet med lasermodtageren

Til nivellering på større afstande eller ved højere lysstyrke anvendes lasermodtageren Denne aktiveres med knap 4.

Omostilling af linjelaseren til håndmodtagermodus. Nu pulserer laser-linierne med en høj frekvens og laserlinierne bliver mørkere. Lasermodtageren kan nu registrere laserlinierne i en afstand op til ca. 50 m.

Bevæg lasermodtagerens modtagelsesfelt (7) op og ned gennem laserlinjerne, til den midterste LED lyser. Flyt derefter referencemålet.

Pas på, at laserlinjerne ikke reflekteres af spejlende overflader. Sådanne reflektioner kan medføre fejlvisninger.

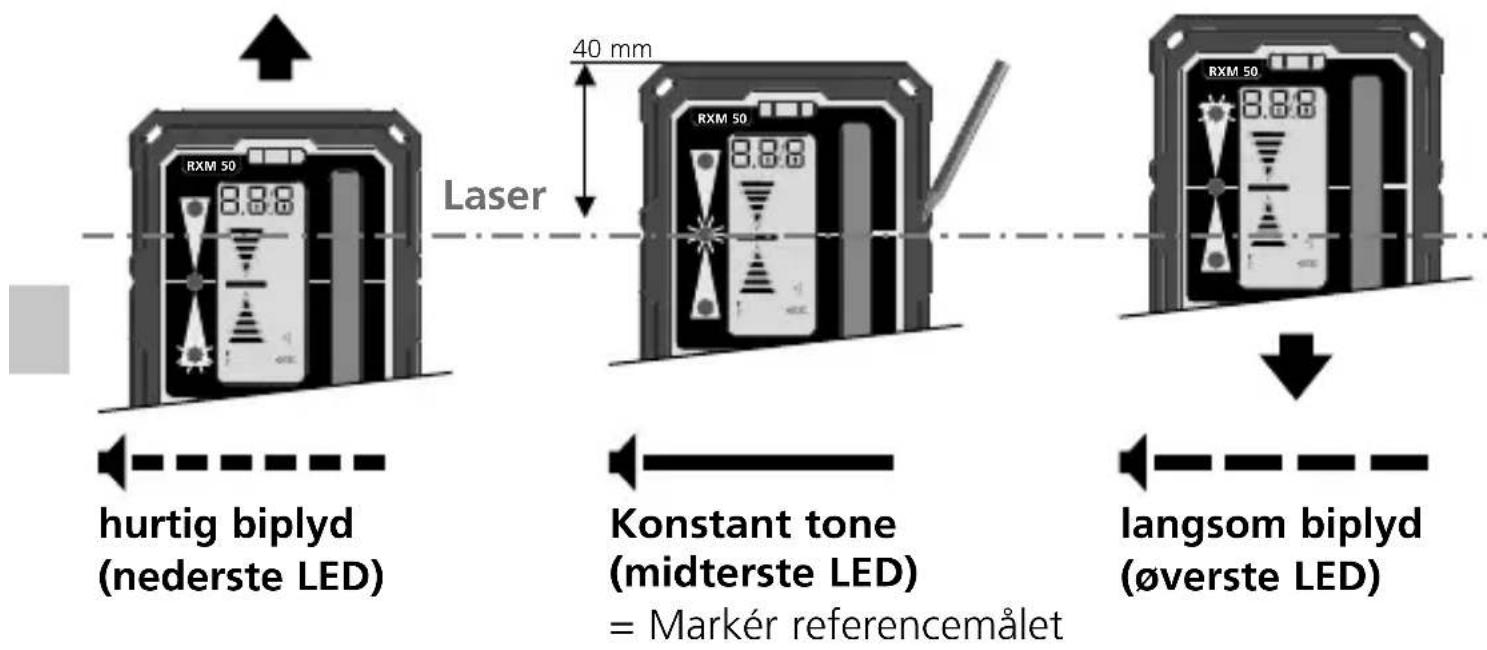

Laser 40 mm hurtig biplyd (nederste LED) Konstant tone (midterste LED) = Markér referencemålet langsom biplyd (øverste LED)

Laserstrålens styrke er stærkest på midten og aftager mod enderne. Herved kan lasermodtagerens maksimale modtageområde begrænses.

Ved direkte sollys kan lasermodtagerens rækkevidde blive reduceret.

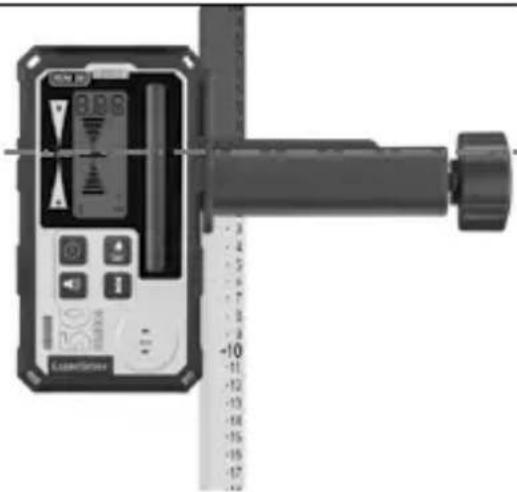

Lasermodtageren kan monteres på niveller-stadier med universalbeslaget. Flexi-stadiet er specielt velegnet til måling af niveau-forskelle. Med flexi-stadiet kan højdeforskellen direkte aflæses på stadiets skala.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Tekniske data (Forbehold for tekniske ændringer. 23W05)
Modtagelsesområde laser max. 50 m
Længde modtagelsesenhed 80 mm
Beskyttelsesklasse IP 66
Automatisk slukning efter 5 minutter(ved uændret displayvisning)
Strømforsyning 2 x 1,5V LR03 (AAA)
Driftstid ca. 20 timer
Arbejdsbetingelser -10°C ... 40°C, luftfugtighed maks. 80% rH,ikke-kondenserende,arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser -20°C	... 70°C, luftfugtighed maks. 80% rH
Vægt 400 g	(inkl. batterier / uden universalbeslaget)
Mål (b x h x l) 80 x 149 x 25 mm (uden universalbeslaget)

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.

Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer.

Flere sikkerhedsanvisninger og supplerende tips på:

https://www.laserliner.com

!
