INSTRUKCJA OBSŁUGI RangeXtender M50 Laserliner

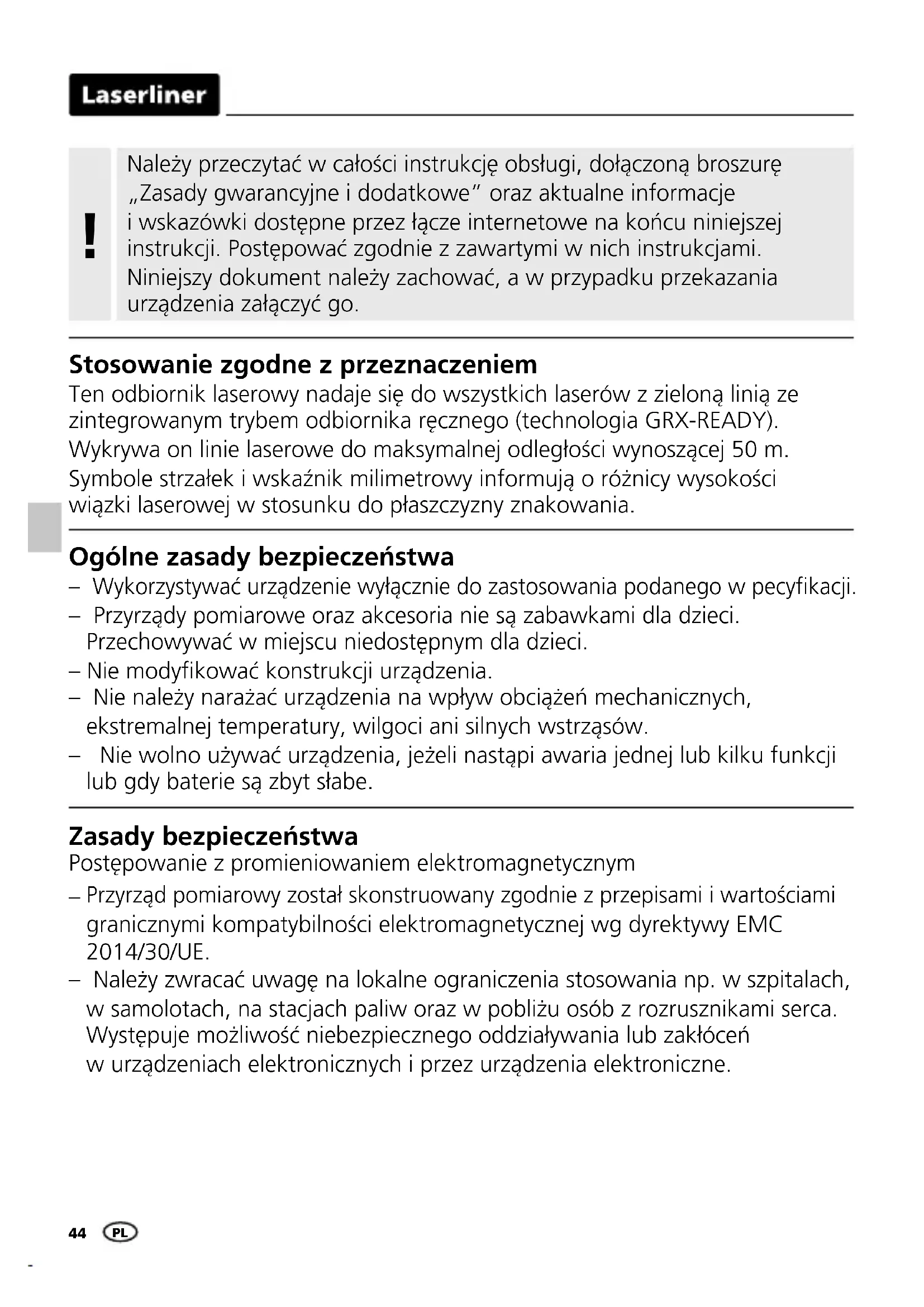

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia załączyć go.

Stosowanie zgodne z przeznaczeniem

Ten odbiornik laserowy nadaje się do wszystkich laserów z zieloną linią ze zintegrowanym trybem odbiornika ręcznego (technologia GRX-READY). Wykrywa on linie laserowe do maksymalnej odległości wynoszącej 50 m. Symbole strzałek i wskaźnik milimetrowy informują o różnicy wysokości wiązki laserowej w stosunku do płaszczyzny znakowania.

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie do zastosowania podanego w pecyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
  – Nie modyfikować konstrukcji urządzenia.
  – Nie należy narażać urządzenia na wpływ obciążeń mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
• Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
- Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

Zagrożenie spowodowane silnymi polami magnetycznymi

Silne pola magnetyczne mogą mieć szkodliwy wpływ na osoby z aktywnymi implantami (np. rozrusznikami serca) oraz na urządzenia elektromechaniczne (np. karty magnetyczne, zegarki mechaniczne, precyzyjne urządzenia mechaniczne, twarde dyski).

W odniesieniu do wpływu silnych pół magnetycznych na osoby należy przestrzegać odpowiednich przepisów i regulacji krajowych, np.w Niemczech regulacji BGV B11 §14 „Pola elektromagnetyczne”.

Aby uniknąć zakłóceń, należy zawsze trzymać magnesy w odległości co najmniej 30 cm od zagrożonych implantów i urządzeń.

Niebezpieczeństwo zgniecenia! Proszę nie wkładać rąk do uchwytu zaciskowego!

Cechy szczególne produktu i funkcje

HIGH SPEED

Szybsza odpowiedź odbiornika- szybsze wykrycie wiązki podnosi efektywność pracy.

Kluczem do optymalnej pracy w przypadku wielu narzędzi jest zastosowanie mocowania magnetycznego. Dzięki temu ręce pozostają wolne, więc użytkownik może w tym czasie wykonywać też inne zadania.

Pyłoszczelność i wodoszczelność- urządzenia pomiarowe charakteryzują się szczególnie odpornością na pył i wodę.

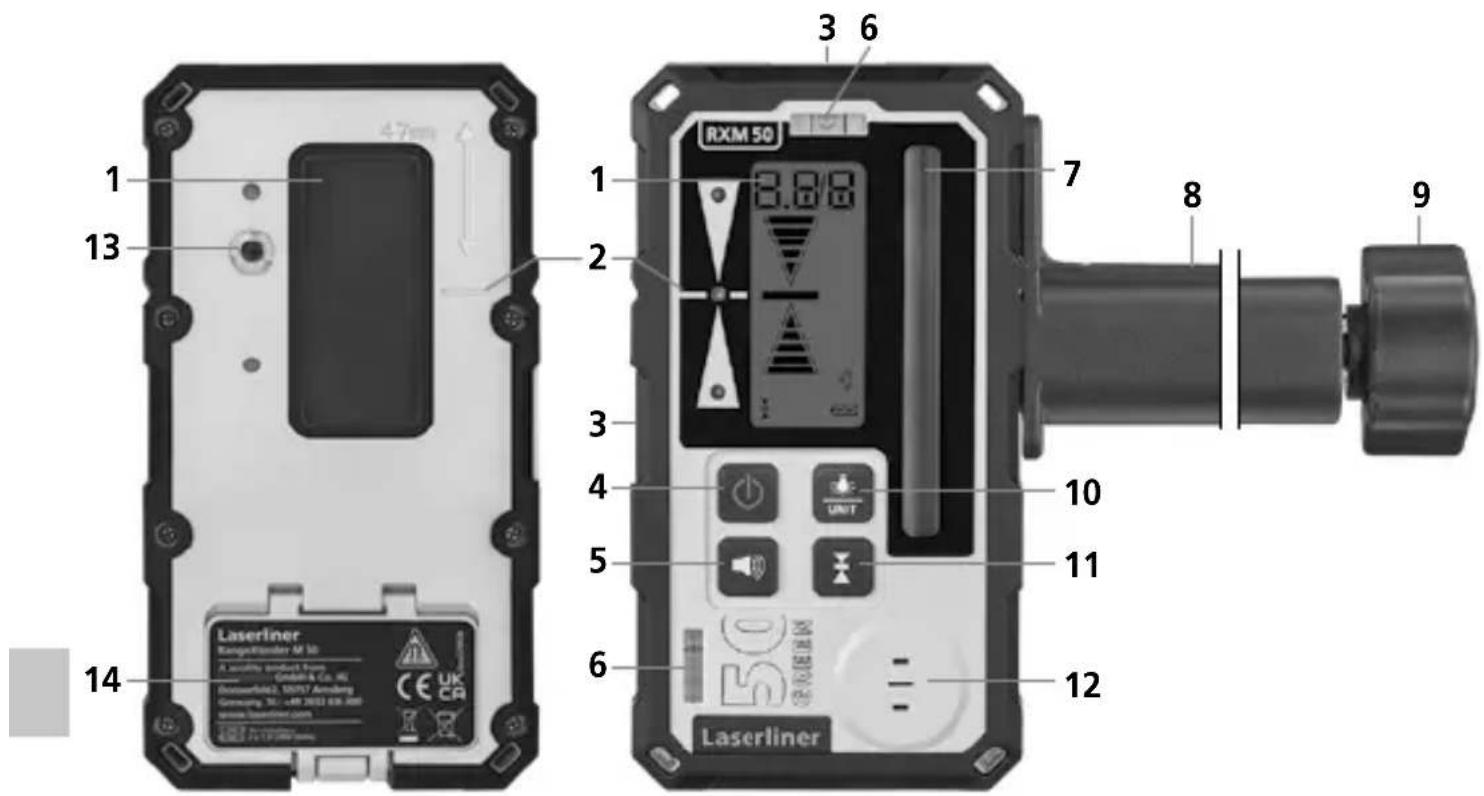

1 13 47mm 1 2 3 6 RXM 50 7 8 9 14 Laserliner Rangefinder M 50 A quality construct from GmbH & Co. H2 Gesentfeld 2, 10/17 Anschlag Germung. TU: [phone] www.rangerliner.com CE UK CA 6 10 11 12 Laserliner

1 Wyświetlacz LCD
2 Okalający rowek oznaczeniowy
3 Magnesy
4 Wł / Wył
5 Wł / Wył sygnał akustyczny
6 Libelka pozioma/pionowa
7 Pole odbioru promienia laserowego
8 Mocowanie uniwersalne

9 Śruba mocująca do łat mierniczych
10 Wybór jednostki cm / mm; Podświetlenie włączone / wyłączone
11 Dokładność (3-stopniowa)
12 Głośnik
13 Otwór gwintowany do mocowania uchwytu uniwersalnego
14 Komorabaterii

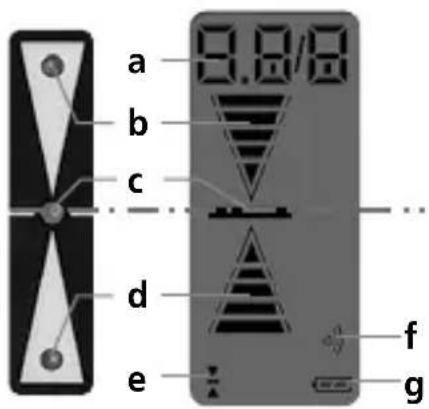

a 8.8/8 b c d e f g

a Odchyłka liczbowa od poziomu lasera
b Odbiornik ręczny ponad poziomem lasera
c Dokładnie na poziomie lasera
d Odbiornik ręczny poniżej poziomu lasera
e Dokładność (3-stopniowa)

f Wł / Wył sygnał akustyczny

g Wskaźnik poziomu naładowania baterii

Obszar precyzyjny: wskazanie z mniejszą tolerancją, do ustawiania precyzyjnego (np. z łatami mierniczymi).

Obszar pomiaru „z ręki” (bez statywu): wskazanie z większą tolerancją, do ustawiania z ręki.

Zakres zgrubny: wskazanie z maksymalną tolerancją, do ustawiania z grubsza z ręki.

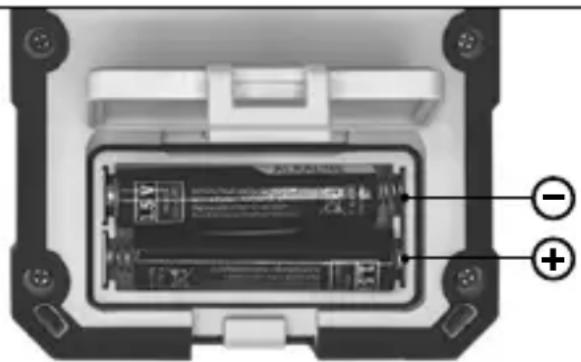

1 Wkładanie baterii

Otworzyć komorę baterii (14) i włożyć Baterie zgodnie z symbolami instala-cyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

2 CRX READY Praca z Odbiornikiem laserowym

Do niwelowania na dużych odległościach lub z wysoką dokładnością należy używać odbiornika laserowego. Można go włączyć za pomocą przycisku 4.

Laser liniowy przełączyć na tryb odbiornika ręcznego. Teraz linie laserowe pulsują z wysoką częstotliwością, a linie laserowe stają się ciemniejsze. Odbiornik odbiera takie promieniowanie z odległości do 50 m.

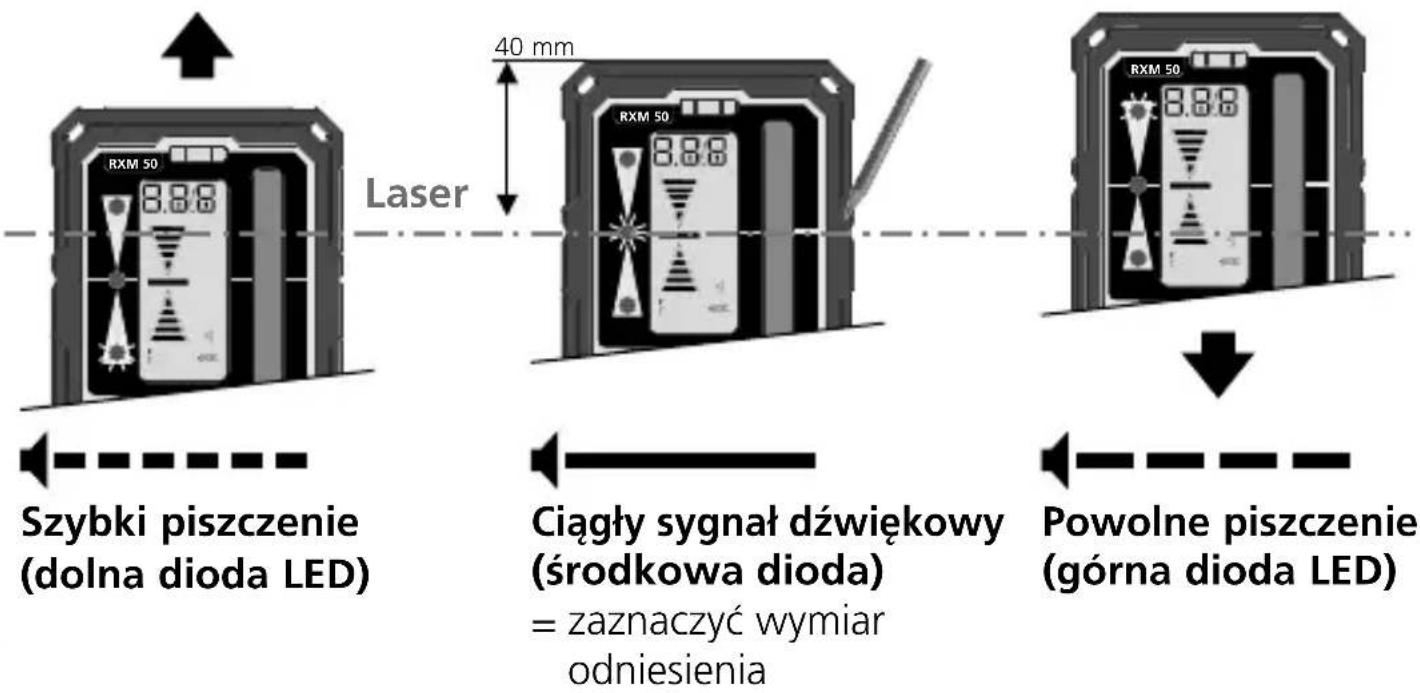

Następnie przesuwać pole odbioru (7) odbiornika laserowego przez linie lasera do góry i w dół, aż zaświeci się środkowa dioda LED. Następnie zaznaczyć wymiar odniesienia.

Uważać, aby linie laserowe nie odbiały się od błyszczących powierzchni. Takie odbicia mogą powodować nieprawidłowe wskazania.

Laserliner

Szybki piszczenie (dolna dioda LED) 40 mm Laser Ciągły sygnał dźwiękowy (środkowa dioda) = zaznaczyć wymiar odniesienia Powolne piszczenie (górna dioda LED)

Natężenie światła linii laserowych jest największe w środku i zmniejsza się na końcach. Może to zmniejszyć maksymalny zasięg odbiornika laserowego.

W razie bezpośredniego nasłonecznienia zasięg odbioru laserowego może się zmniejszyć.

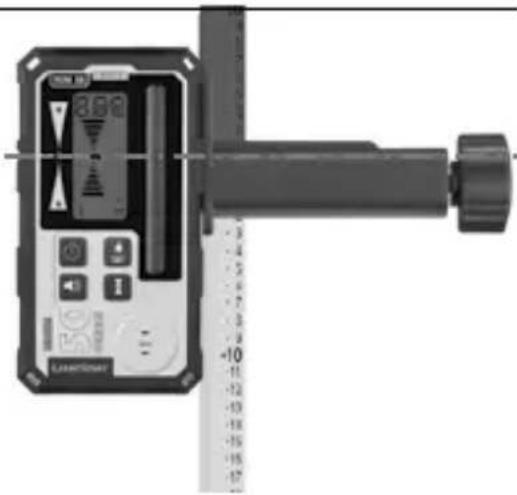

Zastosowanie z łatą mierniczą

Odbiornik można mocować do łaty za pomocą uchwytu. Łata pomiarowa jest polecana przy pomiarach względem podłoża. Dzięki niej można bez obliczeń wyznaczać różnice wysokości.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Dane Techniczne (Zmiany zastrzeżone. 23W05)
Zakres odbioru pasera maks.	50 m
Długość jednostki odbioru 80 mm
Klasa ochrony IP 66
Automatyczne wyłączanie po 5 minutach (przy niezmienionym wskazaniu na wyświetlaczu)
Zasilanie 2 x 1,5V LR03 (AAA)
Czas pracy ok. 20 godzin
Warunki pracy -10°C ... 40°C, wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania -20°C ... 70°C, wilgotność powietrza maks. 80% wilgotności względnej
Masa 400 g	(z bateriami / bez uchwytu uniwersalnego)
Wymiary (szer. x wys. x gł.)	80 x 149 x 25 mm (bez uchwytu uniwersalnego)

Przepisy UE i UK oraz utylizacja

Urządzenie spełnia wszelkie normy wymagane do wolnego obrotu towarów w UE i UK.

Ten produkt, wraz z akcesoriami i opakowaniem, jest urządzeniem elektrycznym, które należy poddać recyklingowi w sposób przyjazny dla środowiska, zgodnie z dyrektywami europejskimi i brytyjskimi dotyczącymi zużytego sprzętu elektrycznego i elektronicznego, baterii i opakowań, w celu odzyskania cennych surowców.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: https://www.laserliner.com

!
