MasterLevel Box Pro - Poziomica laserowa Laserliner - Bezpłatna instrukcja obsługi

Rodzaj produktu	Cyfrowa poziomica elektroniczna z wyświetlaczem kąta 360°
Marka	Laserliner
Model	MasterLevel Box Pro
Wymiary (Dł x Wys x Gł)	59 x 59 x 28 mm
Waga (z baterią)	86 g
Zasilanie	1 bateria 1,5 V typu AAA/LR03
Dokładność pomiaru elektronicznego	±0,05° przy 0° i 90° ; ±0,1° od 1° do 89°
Dokładność wyświetlania	2 miejsca po przecinku
Zakres pomiaru	0° do 360° (nachylenie)
Główne funkcje	Tryb ABS, tryb względny, funkcja HOLD, funkcja odniesienia do przenoszenia kątów, kalibracja, transmisja Bluetooth® LE 4.x
Zasięg Bluetooth®	Do 10 m (w zależności od warunków otoczenia)
Aplikacja mobilna	Dostępna w App Store i Google Play do połączenia bezprzewodowego
Automatyczne wyłączanie	Po 5 minutach bezczynności
Magnetyczna powierzchnia pomiarowa	Tak, do mocowania na powierzchniach metalowych
Wskaźnik kierunku nachylenia	Tak, z symbolem kierunku
Warunki pracy	0 °C do 50 °C, max. 85 % wilg. wzgl. (bez kondensacji)
Warunki przechowywania	-20 °C do 70 °C, max. 85 % wilg. wzgl.
Zgodność	CE, dyrektywa RED 2014/53/UE
Konserwacja i czyszczenie	Czyścić lekko wilgotną szmatką; unikać rozpuszczalników i środków ściernych
Zalecana kalibracja	Roczna (procedura opisana w instrukcji)
Bezpieczeństwo	Nie używać w przypadku awarii; przechowywać poza zasięgiem dzieci; zachować odległość bezpieczeństwa od silnych pól magnetycznych (≥ 30 cm od implantów)
Informacje ogólne	Z zastrzeżeniem zmian technicznych; deklaracja zgodności dostępna na stronie laserliner.com/info?an=ADJ

Często zadawane pytania - MasterLevel Box Pro Laserliner

Jak skalibrować MasterLevel Box Pro?

Umieść urządzenie na płaskiej powierzchni i włącz je. Naciśnij jednocześnie przyciski 3 (włącz/wyłącz) i 8 (tryb), aby wejść w tryb kalibracji. Wykonaj kroki: pojawi się -1-, naciśnij 3, następnie obróć urządzenie o 180° i ponownie naciśnij 3. Kalibracja jest zakończona, gdy wyświetli się zmierzona wartość.

Jaka jest różnica między trybem ABS a trybem względnym?

Tryb ABS wyświetla kąt bezwzględny w stosunku do pionu lub poziomu (stałe odniesienie). Tryb względny umożliwia pomiar kąta od referencji zdefiniowanej przez użytkownika (np. wyzerowanie na nachyleniu, a następnie pomiar odchylenia).

Jak używać funkcji HOLD?

Naciśnij przycisk HOLD (9), aby zatrzymać wyświetlaną wartość kąta na ekranie. Pozwala to odczytać lub przesłać pomiar bez zmiany wyświetlacza.

Jak połączyć urządzenie ze smartfonem przez Bluetooth?

Pobierz aplikację Laserliner z App Store lub Google Play. Włącz Bluetooth w telefonie i włącz urządzenie. Uruchom aplikację, która wykryje urządzenie. Wybierz je, aby nawiązać połączenie. Maksymalny zasięg to 10 m.

Co oznacza kod błędu ----?

Kod ---- oznacza, że wyrównanie osi pionowej jest poza zakresem tolerancji. Sprawdź położenie urządzenia i spróbuj ponownie.

Jak wymienić baterię w poziomicy laserowej?

Otwórz komorę baterii z tyłu urządzenia. Włóż baterię AAA/LR03 1,5 V, przestrzegając wskazanej polaryzacji. Zamknij komorę.

Jaka jest dokładność pomiaru?

Dokładność elektroniczna wynosi ±0,05° przy 0° i 90° oraz ±0,1° dla kątów od 1° do 89°. Wyświetlacz pokazuje dwie liczby po przecinku.

Czy urządzenie wyłącza się automatycznie?

Tak, instrument wyłącza się automatycznie po 5 minutach bezczynności, aby oszczędzać baterię.

Jak czyścić MasterLevel Box Pro?

Do czyszczenia używaj lekko wilgotnej szmatki. Nie używaj środków czystości, rozpuszczalników ani środków ściernych. Wyjmij baterię w przypadku dłuższego przechowywania.

Czy magnesy w urządzeniu są niebezpieczne?

Tak, silne magnesy mogą wpływać na implanty medyczne (rozruszniki serca) i uszkadzać nośniki magnetyczne. Zachowaj odległość co najmniej 30 cm od osób z implantami i wrażliwych urządzeń.

INSTRUKCJA OBSŁUGI MasterLevel Box Pro Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować i, w przypadku przekazania urządzenia, wręczyć kolejnemu posiadaczowi.

Funkcja / zastosowanie

Niniejsza poziomnica elektroniczna wyposażona jest we wskaźnik kąta 360° oraz funkcję referencyjną do przenoszenia kątów. Dane pomiarowe można przesyłać przez interfejs Bluetooth®.

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie do zastosowania podanego w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
  – Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
  – Nie należy narażać urządzenia na wpływ obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
• Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej zgodnie z dyrektywą EMC 2014/30/UE, która pokrywa się z dyrektywą RED 2014/53/UE.

– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

- W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub w silnym przemiennym polu elektromagnetycznym dokładność pomiaru może być zaburzona.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem radiowym RF

– Przyrząd pomiarowy wyposażony jest w interfejs radiowy.

- Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej i promieniowania radiowego zgodnie z dyrektywą RED 2014/53/UE.

– Niniejszym firma Umarex GmbH & Co. KG oświadcza, że urządzenie radiowe typu MasterLevel Box Pro spełnia istotne wymagania i inne postanowienia europejskiej dyrektywy Radio Equipment 2014/53/UE (RED). Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://laserliner.com/info?an=ADJ

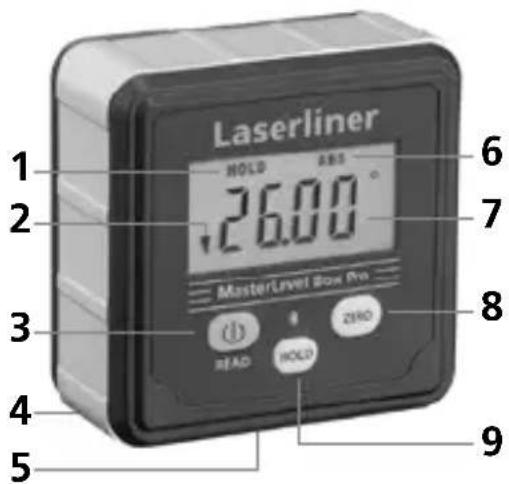

1 Funkcja Hold aktywna

2 Kierunku nachylenia 0.00°

3 Przycisk WŁ./WYŁ. / READ: Przesyłanie danych pomiarowych przez interfejs Bluetooth®

4 Magnetyczna powierzchnia pomiarowa

5 Komora baterii (z tyłu)

6 Tryb ABS aktywny

7 Kąt nachylenia

8 Przełączanie tryb ABS / względny tryb pomiarowy

9 Funkcja hold włączone/wyłączone

1 Zakładanie baterii

Otworzyć komorę baterii i włożyć baterię zgodnie z symbolami instalacyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

2 Włączanie i pomiar

Przed każdym pomiarem należy zwrócić uwagę na to, aby funkcja referencyjna była dezaktywowana (ABS wł.).

– Włącz przyrząd przyciskiem (3).
– Kąt nachylenia (7) jest wyświetlany na wskaźniku. Podczas pomiaru nachylenia od dołu kierunek wskaźnika dopasowuje się automatycznie.
– Dodatkowo symbol (2) wskazuje aktualny kierunek nachylenia.

3 Kalibracja

1. Powierzchnię pomiarową urządzenia (4) przyłożyć do prostego podłoża z oznaczeniem pozycji. Włączyć urządzenie (3). Aby przejść do trybu kalibracji, nacisnąć równocześnie przycisk 3 i 8. -1- pojawia się na wyświetlaczu.

1. Nacisnąć ponownie przycisk WŁ./WYŁ. (3). -1- miga. Następnie ekran zmienia się na -2-.

2. Obrócić poziomnicę o 180° i ustawić dokładnie na zaznaczonej powierzchni. Następnie nacisnąć przycisk WŁ.ΛWYŁ. (3). -2- miga. Kalibracja jest zakończona, gdy na wyświetlaczu pokazywana jest wartość pomiarowa.

4 Funkcja referencyjna do przenoszenia kątów

1. Tryb ABS

1. Tryb ABS

1. Względny tryb pomiarowy

1. Względny tryb pomiarowy 5. Tryb ABS

5 HOLD

Aby zatrzymać aktualną wartość pomiaru na wyświetlaczu należy przycisnąć przycisk hold (9).

Funkcja automatycznego wyłączania

Przyrząd pomiarowy wyłącza się automatycznie po upływie ok. 5 minut nieaktywności w celu ochrony baterii.

Transmisja danych

Urządzenie dysponuje funkcją Bluetooth ^® , która umożliwia transmisję danych drogą radiową do mobilnych urządzeń końcowych z interfejsem Bluetooth ^® (np. smartfon, tablet).

Wymagania systemowe dla połączenia Bluetooth ^®* znaleźć można na stronie http://laserliner.com/info?an=ble

Urządzenie połączyć się może za pomocą Bluetooth®* z urządzeniami końcowymi kompatybilnymi z Bluetooth 4.0.

Zasięg ustalony jest na odległości maksymalnie 10 m od urządzenia końcowego i zależy w dużym stopniu od warunków otoczenia, jak np. grubości i materiału ścian, źródeł zakłóceń radiowych oraz właściwości nadawczych / odbiorczych urządzenia końcowego.

Bluetooth®* jest zawsze aktywowany po włączeniu, ponieważ system radiowy został zaprojektowany na bardzo niskie zużycie energii.

Mobilne urządzenie końcowe może połączyć się z włączonym przyrządem pomiarowym za pomocą aplikacji.

* Słowny znak towarowy Bluetooth® oraz logo to zarejestrowane znaki towarowe firmy Bluetooth SIG, Inc.

Laserliner

Aplikacja

Do korzystania z funkcji Bluetooth®* potrzebna jest aplikacja. Można ją pobrać w odpowiednich sklepach internetowych w zależności od urządzenia końcowego:

Download on the

App Store

GET IT ON

Google Play

Proszę zwracać uwagę na to, aby interfejs Bluetooth®* mobilnego urządzenia końcowego był włączony.

Po włączeniu aplikacji i aktywacji funkcji Bluetooth®* można uzyskać połączenie pomiędzy mobilnym urządzeniem końcowym i przyrządem pomiarowym. Jeżeli aplikacja wykryje kilka aktywnych przyrządów pomiarowych, to należy wybrać odpowiedni przyrząd.

Przy kolejnym starcie ten przyrząd pomiarowy może zostać automatycznie podłączony.

* Słowny znak towarowy Bluetooth® oraz logo to zarejestrowane znaki towarowe firmy Bluetooth SIG, Inc.

Kody błędów

---- Ustawienie osi pionowej wykracza poza zakres tolerancji

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Kalibracja

Przyrząd pomiarowy napięcia musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności wyników pomiarów. Zalecamy przeprowadzać kalibrację raz na rok.

Zagrożenie spowodowane silnymi polami magnetycznymi

Silne pola magnetyczne mogą mieć szkodliwy wpływ na osoby z aktywnymi implantami (np. rozrusznikami serca) oraz na urządzenia elektromechaniczne (np. karty magnetyczne, zegarki mechaniczne, precyzyjne urządzenia mechaniczne, twarde dyski).

W odniesieniu do wpływu silnych pół magnetycznych na osoby należy przestrzegać odpowiednich przepisów i regulacji krajowych, np. w Niemczech regulacji BGV B11 §14 „Pola elektromagnetyczne”.

Aby uniknąć zakłóceń, należy zawsze trzymać magnesy w odległości co najmniej 30 cm od zagrożonych implantów i urządzeń.

Dane techniczne

Dokładność pomiaru elektronicznego	± 0,05° przy 0° i 90° ± 0,1° przy 1° ... 89°
Dokładność wskazania	2 miejsca po przecinku
Warunki pracy	0 ... 50°C, wilgotność powietrza maks. 85% wilgotności względnej, bez skraplania, wysokość robocza maks. 2000 m nad punktem zerowym normalnym
Warunki przechowywania	-20 ... 70°C, wilgotność powietrza maks. 85% wilgotności względnej
Dane eksploatacyjne modułu radiowego	Interfejs Bluetooth LE 4.x; Pasmo częstotliwości: Pasmo ISM 2400–2483,5 MHz, 40 kanałów; Moc nadawcza: maks. 10 mW; Szerokość pasma: 2 MHz; Szybkość transmisji: 1 Mbit/s; Modulacja: GFSK / FHSS
Zasilanie 1 x 1,5V (typ AAA/LR03)
Wymiary (S x W x G)	59 x 59 x 28 mm
Masa (z baterią)	86 g

Zmiany zastrzeżone. 18W44

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info?an=ADJ
