MasterLevel Box Pro - Laser niveau Laserliner - Gratis brugsanvisning og manual

Produkttype	Digitalt elektronisk vaterpas med 360° vinkelvisning
Mærke	Laserliner
Model	MasterLevel Box Pro
Dimensioner (L x H x D)	59 x 59 x 28 mm
Vægt (med batteri)	86 g
Strømforsyning	1 x 1,5 V batteri type AAA/LR03
Elektronisk målenøjagtighed	±0,05° ved 0° og 90°; ±0,1° fra 1° til 89°
Visningsnøjagtighed	2 decimaler
Måleområde	0° til 360° (hældning)
Hovedfunktioner	ABS-tilstand, relativ tilstand, HOLD-funktion, referencefunktion til vinkeloverførsel, kalibrering, Bluetooth® LE 4.x transmission
Bluetooth® rækkevidde	Op til 10 m (afhængigt af omgivelsesforhold)
Mobilapp	Tilgængelig på App Store og Google Play til trådløs forbindelse
Automatisk slukning	Efter 5 minutter uden aktivitet
Magnetisk måleflade	Ja, til fastgørelse på metaloverflader
Visning af hældningsretning	Ja, med retningssymbol
Arbejdsbetingelser	0 °C til 50 °C, max. 85 % RH (uden kondens)
Opbevaringsbetingelser	-20 °C til 70 °C, max. 85 % RH
Overensstemmelse	CE, direktiv RED 2014/53/EU
Vedligeholdelse og rengøring	Rengør med en let fugtig klud; undgå opløsningsmidler og slibende produkter
Anbefalet kalibrering	Årligt (procedure beskrevet i manualen)
Sikkerhed	Må ikke bruges ved funktionsfejl; holdes uden for børns rækkevidde; overhold sikkerhedsafstande til stærke magnetfelter (≥ 30 cm fra implantater)
Generelle oplysninger	Tekniske ændringer forbeholdes; overensstemmelseserklæring tilgængelig på laserliner.com/info?an=ADJ

Ofte stillede spørgsmål - MasterLevel Box Pro Laserliner

Hvordan kalibrerer jeg MasterLevel Box Pro?

Placer apparatet på en plan overflade og tænd det. Tryk samtidig på tast 3 (tænd/sluk) og tast 8 (tilstand) for at gå ind i kalibreringstilstand. Følg trinene: -1- vises, tryk på 3, drej derefter apparatet 180° og tryk igen på 3. Kalibreringen er færdig, når den målte værdi vises.

Hvad er forskellen mellem ABS-tilstand og relativ tilstand?

ABS-tilstand viser den absolutte vinkel i forhold til lodret eller vandret (fast reference). Relativ tilstand gør det muligt at måle en vinkel ud fra en brugerdefineret reference (f.eks. nulstille på en skråning og derefter måle afvigelsen).

Hvordan bruger jeg HOLD-funktionen?

Tryk på HOLD-tasten (9) for at låse den viste vinkelværdi på skærmen. Dette gør det muligt at aflæse eller overføre målingen uden at visningen ændrer sig.

Hvordan forbinder jeg apparatet til en smartphone via Bluetooth?

Download Laserliner-appen fra App Store eller Google Play. Aktivér Bluetooth på din mobil og tænd apparatet. Start appen, den vil registrere apparatet. Vælg det for at oprette forbindelse. Den maksimale rækkevidde er 10 m.

Hvad betyder fejlkoden ----?

Koden ---- angiver, at den lodrette akses justering er uden for tolerancen. Kontroller apparatets position og prøv igen.

Hvordan skifter jeg batteriet i vaterpasset?

Åbn batterirummet på apparatets bagside. Indsæt et AAA/LR03 1,5V batteri med korrekt polaritet. Luk batterirummet.

Hvad er målenøjagtigheden?

Den elektroniske nøjagtighed er ±0,05° ved 0° og 90°, og ±0,1° for vinkler fra 1° til 89°. Visningen har to decimaler.

Slukker apparatet automatisk?

Ja, instrumentet slukker automatisk efter 5 minutters inaktivitet for at spare batteriet.

Hvordan rengør jeg MasterLevel Box Pro?

Brug en let fugtig klud til at rengøre apparatet. Brug ikke rengøringsmidler, opløsningsmidler eller slibende produkter. Fjern batteriet ved længere tids opbevaring.

Er apparatets magneter farlige?

Ja, stærke magneter kan påvirke medicinske implantater (pacemakere) og beskadige magnetiske bærere. Hold mindst 30 cm afstand til personer med implantater og følsomme enheder.

BRUGSANVISNING MasterLevel Box Pro Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / Anvendelse

Dette digitale elektronik-vaterpas har en 360°-vinkelvisning samt en referencefunktion til overvågning af vinkler. Måledata kan overføres via Bluetooth®-interfacet.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

- Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU, som er omfattet af RUD-direktivet 2014/53/EU

- Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

- Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

Sikkerhedsanvisninger

• Måleapparatet er udstyret med et radio-interface.
• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet og radiointerferens iht. RUD-direktivet 2014/53/EU.
• Hermed erklærer Umarex GmbH & Co. KG, at radioanlægs- typen MasterLevel Box Pro overholder de væsentlige krav og øvrige bestemmelser i EU-direktivet om radioudstyr 2014/53/ EU (RED). EU-overensstemmelseserklæringens fuldstændige tekst kan findes på følgende internetadresse:

http://laserliner.com/info?an=ADJ

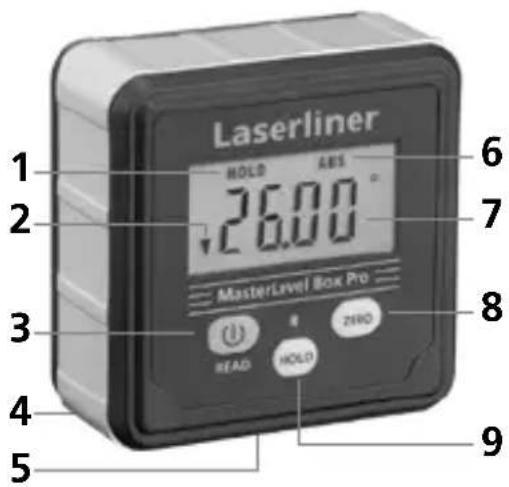

1 Hold-funktion aktiv
2 Hældningsretning 0.00°
3 TÆND-/SLUK-knap / READ: Overførsel af måledata via Bluetooth®-interface
4 magnetisk måleflade

5 Batterihus (Bagside)
6 ABS-modus aktiv
7 Hældningsvinkel
8 Omskiftning ABS-modus / relativ målemodus
9 Hold-funktion tænd/sluk

1 Isætning af batteri

Åbn batterihuset og læg batteriet i. Vær opmærksom på de angivne poler.

2 Tænd for instrumentet og mål

Inden hver måling skal man sikre sig, at referencefunktionen er deaktiveret (ABS til).

• Tænd for apparatet med kontakten (3).
• Hældningsvinklen (7) vises i displayet. Hvis målingen foretages med anlægsfladen opad, vendes tal og symboler i displayet, så de stadig læses retvendt.
• Samtidig viser symbolet (2) den øjeblikkelige hældningsretning.

3 Kalibrering

1. Målefladen (4) på apparatet lægges på et lige underlag med positionsmarkering. Tænd apparatet (3). Gå til kalibreringsmodus ved at trykke på tasterne 3 og 8 samtidigt. -1- vises på displayet.

1. Tryk endnu en gang på TIL/FRA-knappen (3). -1- blinker. Derefter skifter visningen til -2-.

2. Drej vaterpasset 180°, og sæt det nøjagtigt på den markerede flade. Tryk derefter på TIL/FRA-knappen (3). -2- blinker. Kalibreringen er færdig, når måleværdien vises på displayet.

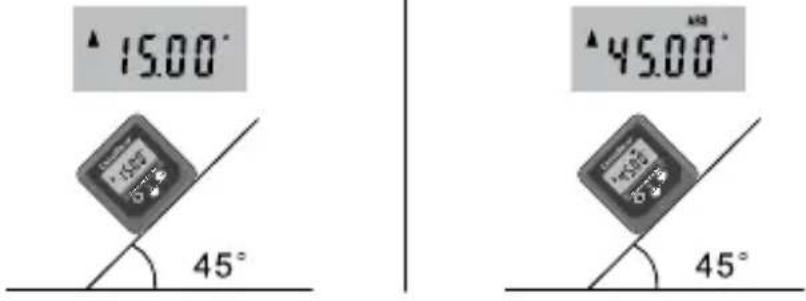

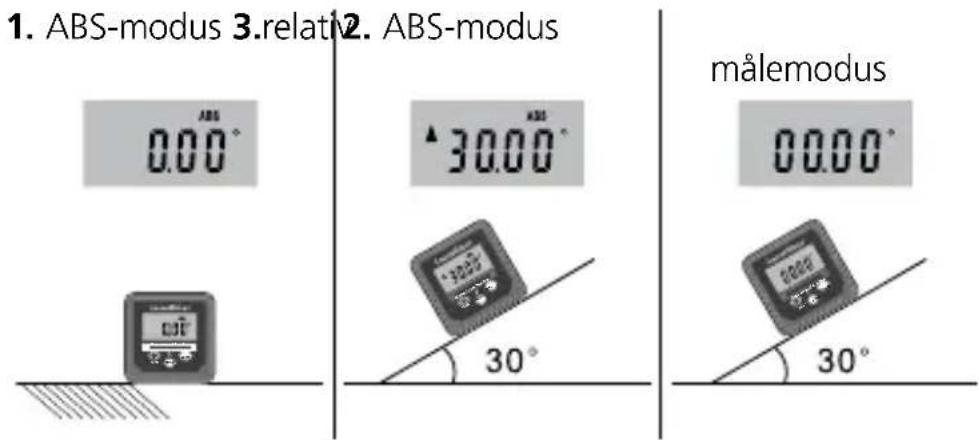

4 Referencefunktion til overførsel af vinkler

1. ABS-modus 3. relat12. ABS-modus

1. relativ målemodus 5. ABS-modus

5 HOLD

Man kan fastholde den aktuelle måleværdi på displayet ved at trykke på Hold-knappen (9).

Autosluk-funktion

Måleapparatet slukker automatisk efter 5 minutter inaktivitet for at spare batteri.

Dataoverførsel

Apparatet har en Bluetooth ^ -funktion, som muliggør dataoverførsel via radioteknik til mobile enheder med Bluetooth ^ -interface (f.eks. smartphone, tablet).

Systemkravet til en Bluetooth ^®+ -forbindelse finder du på http://laserliner.com/info?an=ble

Apparatet kan etablere en Bluetooth ^* -forbindelse med Bluetooth 4.0-kompatible enheder.

Rækkevidden er dimensioneret til max 10 m afstand fra enheden og er meget afhængig af de givne lokale forhold som fx væggenes tykkelse og sammensætning, radiostøjkilder samt enhedens sende-/modtagelses-karakteristika.

Bluetooth®* er altid aktiveret, så snart apparatet tændes, da radiosystemet er dimensioneret til et meget lavt strømforbrug. En mobil enhed kan forbindes med det tændte måleapparat via en app.

Applikation (app)

Der kræves en applikation (app), for at man kan udnytte Bluetooth®* -funktionen. Denne kan man downloade fra den pågældende netbutik afhængig af enheden:

Download on the

App Store

GETIT ON

Google Play

Kontrollér, at Bluetooth®-interfacet i den mobile enhed er aktiveret.

Efter start af applikationen og aktiveret Bluetooth®*-funktion kan der etableres forbindelse mellem en mobil enhed og måleapparatet. Hvis applikationen registrerer flere aktive måleapparater, vælger man det passende måleapparat.

Ved næste opstart kan dette måleapparat så forbindes automatisk.

* Bluetooth®-mærket og -logoet er registrerede varemærker tilhørende Bluetooth SIG, Inc.

Fejlkode

---- Indstillingen af den vertikale akse ligger uden for toleranceområdet

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal regelmæssigt kalibreres og afprøves for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år.

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer med implantater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, finmekanik, harddiske). Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter”.

For at undgå generende påvirkninger skal man altid holde magneterne i en afstand på mindst 30 cm fra enhver form for følsomme implantater og apparater.

Tekniske data

Nøjagtighed elektronisk måling	± 0,05° ved 0° og 90° ± 0,1° ved 1° ... 89°
Visningsnøjagtighed 2 decimaler
Arbejdsbetingelser	0 ... 50°C, luftfugtighed maks. 85% rH,ikke-kondenserende, arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-20 ... 70°C, luftfugtighed maks. 85% rH
Driftsdata radiomodul	Interface Bluetooth LE 4.x;Frekvensbånd: ISM-bånd 2400-2483,5 MHz, 40 kanaler;Sendeeffekt: max 10 mW;Båndbredde: 2 MHz; Bitrate: 1 Mbit/s; modulation: GFSK / FHSS
Strømforsyning	1 x 1,5V (AAA/LR03)
Mål (B x H x D)	59 x 59 x 28 mm
Vægt (inkl. batteri) 86 g

Forbehold for tekniske ændringer. 18W44

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=ADJ
