MasterLevel Box Pro - Laserwasserwaage Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Elektronische digitale Wasserwaage mit 360° Winkeldarstellung
Marke	Laserliner
Modell	MasterLevel Box Pro
Abmessungen (L x H x T)	59 x 59 x 28 mm
Gewicht (mit Batterie)	86 g
Stromversorgung	1 Batterie 1,5 V Typ AAA/LR03
Elektronische Messgenauigkeit	±0,05° bei 0° und 90°; ±0,1° von 1° bis 89°
Anzeigegenauigkeit	2 Dezimalstellen
Messbereich	0° bis 360° (Neigung)
Hauptfunktionen	ABS-Modus, Relativmodus, HOLD-Funktion, Referenzfunktion für Winkelübertragung, Kalibrierung, Bluetooth® LE 4.x Übertragung
Bluetooth® Reichweite	Bis zu 10 m (abhängig von den Umgebungsbedingungen)
Mobile App	Verfügbar im App Store und Google Play für kabellose Verbindung
Automatische Abschaltung	Nach 5 Minuten Inaktivität
Magnetische Messfläche	Ja, zur Befestigung auf Metalloberflächen
Neigungsrichtungsanzeige	Ja, mit Richtungssymbol
Arbeitsbedingungen	0 °C bis 50 °C, max. 85 % rF (ohne Kondensation)
Lagerbedingungen	-20 °C bis 70 °C, max. 85 % rF
Konformität	CE, RED-Richtlinie 2014/53/EU
Pflege und Reinigung	Mit leicht feuchtem Tuch reinigen; Lösungs- und Scheuermittel vermeiden
Empfohlene Kalibrierung	Jährlich (Verfahren in der Anleitung beschrieben)
Sicherheit	Nicht bei Funktionsstörungen verwenden; außerhalb der Reichweite von Kindern aufbewahren; Sicherheitsabstände zu starken Magnetfeldern einhalten (≥ 30 cm von Implantaten)
Allgemeine Informationen	Technische Änderungen vorbehalten; Konformitätserklärung verfügbar auf laserliner.com/info?an=ADJ

Häufig gestellte Fragen - MasterLevel Box Pro Laserliner

Wie kalibriere ich den MasterLevel Box Pro?

Legen Sie das Gerät auf eine ebene Fläche und schalten Sie es ein. Drücken Sie gleichzeitig die Tasten 3 (Ein/Aus) und 8 (Modus), um in den Kalibriermodus zu gelangen. Befolgen Sie die Schritte: -1- wird angezeigt, drücken Sie 3, drehen Sie das Gerät um 180° und drücken Sie erneut 3. Die Kalibrierung ist abgeschlossen, wenn der gemessene Wert angezeigt wird.

Was ist der Unterschied zwischen ABS-Modus und Relativmodus?

Der ABS-Modus zeigt den absoluten Winkel relativ zur Vertikalen oder Horizontalen (feste Referenz) an. Der Relativmodus ermöglicht die Messung eines Winkels von einer benutzerdefinierten Referenz aus (z.B. auf einer Steigung auf Null setzen und dann die Abweichung messen).

Wie verwende ich die HOLD-Funktion?

Drücken Sie die HOLD-Taste (9), um den angezeigten Winkelwert auf dem Bildschirm einzufrieren. Dadurch kann die Messung abgelesen oder übertragen werden, ohne dass sich die Anzeige ändert.

Wie verbinde ich das Gerät über Bluetooth mit einem Smartphone?

Laden Sie die Laserliner-App aus dem App Store oder Google Play herunter. Aktivieren Sie Bluetooth auf Ihrem Mobilgerät und schalten Sie das Gerät ein. Starten Sie die App, sie erkennt das Gerät. Wählen Sie es aus, um die Verbindung herzustellen. Die maximale Reichweite beträgt 10 m.

Was bedeutet der Fehlercode ----?

Der Code ---- bedeutet, dass die Ausrichtung der vertikalen Achse außerhalb des Toleranzbereichs liegt. Überprüfen Sie die Position des Geräts und versuchen Sie es erneut.

Wie wechsle ich die Batterie der Wasserwaage?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts. Legen Sie eine 1,5V AAA/LR03-Batterie ein und beachten Sie die angegebene Polarität. Schließen Sie das Fach.

Wie genau ist die Messung?

Die elektronische Genauigkeit beträgt ±0,05° bei 0° und 90° und ±0,1° für Winkel von 1° bis 89°. Die Anzeige hat zwei Dezimalstellen.

Schaltet sich das Gerät automatisch aus?

Ja, das Gerät schaltet sich nach 5 Minuten Inaktivität automatisch aus, um die Batterie zu schonen.

Wie reinige ich den MasterLevel Box Pro?

Verwenden Sie ein leicht feuchtes Tuch zur Reinigung des Geräts. Verwenden Sie keine Reinigungsmittel, Lösungsmittel oder Scheuermittel. Entfernen Sie die Batterie bei längerer Lagerung.

Sind die Magnete des Geräts gefährlich?

Ja, starke Magnete können medizinische Implantate (Herzschrittmacher) beeinträchtigen und magnetische Datenträger beschädigen. Halten Sie einen Mindestabstand von 30 cm zu Personen mit Implantaten und empfindlichen Geräten ein.

BEDIENUNGSANLEITUNG MasterLevel Box Pro Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Die vorliegendende digitale Elektronik-Wasserwaage verfügt über eine 360°-Winkelanzeige sowie eine Referenz-Funktion zur Übertragung von Winkeln. Messdaten können über die Bluetooth®-Schnittstelle übermittelt werden.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem
  Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
  Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein, welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Sicherheitshinweise

Umgang mit RF-Funkstrahlung

• Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein.
• Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp MasterLevel Box Pro den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Richtlinie für Funkanlagen (Radio Equipment Richtlinie) 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://laserliner.com/info?an=ADJ

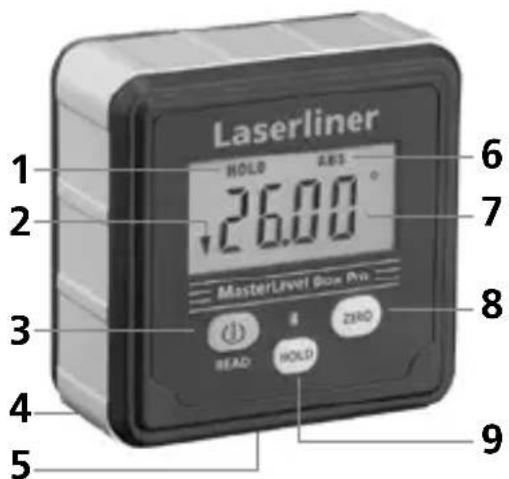

1 Hold-Funktion aktiv
2 Neigungsrichtung 0.00°
3 AN-/AUS-Taste / READ: Messdaten per Bluetooth®-Schnittstelle übertragen
4 magnetische Messfläche

5 Batteriefach (Rückseite)
6 ABS-Modus aktiv
7 Neigungswinkel
8 Umschaltung ABS-Modus / relativer Messmodus
9 Hold-Funktion ein/aus

1 Batterie einlegen

Das Batteriefach öffnen und Batterie gemäß den Installations-symbolen einlegen. Dabei auf korrekte Polarität achten.

2 Einschalten und Messen

Achten Sie vor jeder Messung darauf, dass die Referenz-Funktion deaktiviert ist (ABS an).

– Schalten Sie das Gerät mit Taste (3) ein.
- Der Neigungswinkel (7) erscheint in der Anzeige. Werden Neigungen über Kopf gemessen, so passt sich die Anzeigerichtung automatisch an.
- Zusätzlich wird mit dem Symbol (2) die momentane Neigungsrichtung angezeigt.

3 Kalibrierung

1. Die Messfläche (4) vom Gerät auf einen geraden Untergrund mit Positionsmarkierung legen. Gerät einschalten (3). Um in den Kalibriermodus zu gelangen, die Tasten 3 und 8 gleichzeitig drücken. -1- erscheint im Display.

1. Die AN-/AUS-Taste (3) erneut drücken. -1- blinkt. Danach wechselt die Anzeige auf -2-.

2. Die Wasserwaage um 180° drehen und exakt auf die markierte Fläche setzen. Danach die AN-/AUS-Taste (3) drücken. -2- blinkt. Die Kalibrieung ist abgeschlossen, wenn der Messwert im Display erscheint.

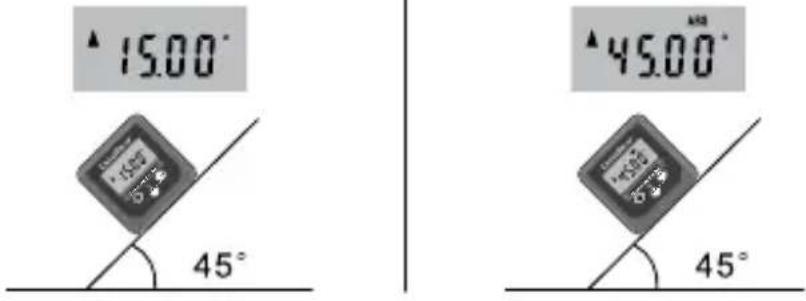

4 Referenz-Funktion zur Übertragung von Winkeln

1. ABS-Modus 3. relativer ABS-Modus

Messmodus

1. relativer Messmodus 5. ABS-Modus

5 HOLD

Um den aktuellen Messwert im Display zu halten die Hold-Taste (9) drücken.

AUTO-OFF Funktion

Das Messgerät schaltet sich nach 5 Minuten Inaktivität automatisch ab, um die Batterie zu schonen.

Datenübertragung

Das Gerät verfügt über eine Bluetooth®-Funktion, die die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit Bluetooth®-Schnittstelle erlaubt (z.B. Smartphone, Tablet).

Die Systemvoraussetzung für eine Bluetooth®* -Verbindung finden Sie unter http://laserliner.com/info?an=ble

Das Gerät kann eine Bluetooth ^®* -Verbindung mit Bluetooth 4.0 kompatiblen Endgeräten aufbauen.

Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hängt stark von den Umgebungsbedingungen, wie z. B. der Dicke und Zusammensetzung von Wänden, Funkstörquellen, sowie den Sende-/Empfangseigenschaften des Endgerätes, ab.

Bluetooth®* ist nach dem Einschalten immer aktiviert, da das Funksystem auf sehr geringen Stromverbrauch ausgelegt ist.

Ein mobiles Endgerät kann sich mittels einer App mit dem eingeschalteten Messgerät verbinden.

Applikation (App)

Zur Nutzung der Bluetooth®-Funktion wird eine Applikation benötigt. Diese können Sie in den entsprechenden Stores je nach Endgerät herunterladen:

Download on the

App Store

GET IT ON

Google Play

Achten Sie darauf, dass die Bluetooth ^®* -Schnittstelle des mobilen Endgerätes aktiviert ist.

Nach dem Start der Applikation und aktivierter Bluetooth®*-Funktion kann eine Verbindung zwischen einem mobilem Endgerät und dem Messgerät hergestellt werden. Erkennt die Applikation mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus.

Beim nächsten Start kann dieses Messgerät automatisch verbunden werden.

* Die Bluetooth® Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.

Fehlercode

---- Die Ausrichtung der vertikalen Achse ist außerhalb des Toleranzbereichs

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

Technische Daten

Genauigkeit elektronische Messung	± 0,05° bei 0° und 90° ± 0,1° bei 1° ... 89°
Anzeigengenauigkeit 2 Dezimalstellen
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeit max. 85% rH, nicht kondensierend, Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen	-20°C ... 70°C, Luftfeuchtigkeit max. 85% rH
Betriebsdaten Funkmodul	Schnittstelle Bluetooth LE 4.x; Frequenzband: ISM Band 2400-2483.5 MHz, 40 Kanäle; Sendeleistung: max. 10 mW; Bandbreite: 2 MHz; Bitrate: 1 Mbit/s; Modulation: GFSK / FHSS
Stromversorgung 1 x 1,5V (Typ AAA/LR03)
Abmessungen (B x H x T)	59 x 59 x 28 mm
Gewicht (inkl. Batterie)	86 g

Technische Änderungen vorbehalten. 18W44

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=ADJ

Laserliner

!

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Rev18W44

Umarex GmbH & Co. KG

Donnerfeld 2

59757 Arnsberg, Germany

Tel.: [phone], Fax: -333

www.laserliner.com

Laserliner
