MANUAL DE USUARIO MasterLevel Box Pro Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Función / uso

El presente nivel de burbuja electrónico digital dispone de una indicación de ángulos de 360°, así como de una función de referencia para la transferencia de ángulos. Los datos medidos pueden ser transmitidos por la interfaz Bluetooth®.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva europea 2014/30/UE de CEM, cubierta por la Directiva 2014/53/UE de equipos radioeléctricos (RED).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.
• El uso cerca de altas tensiones o bajo campos electromagnéticos alternos elevados puede mermar la precisión de la medición.

Instrucciones de seguridad

Manejo de radiofrecuencias RF

• El instrumento de medición está equipado con una interfaz radioeléctrica.
• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética y emisión radioeléctrica según la Directiva 2014/53/UE de RED.
• Umarex GmbH & Co. KG declara aquí que el tipo de equipo radioeléctrico MasterLevel Box Pro cumple los requisitos básicos y otras disposiciones de la Directiva 2014/53/UE de equipos radioeléctricos (RED). El texto completo de la declaración de conformidad UE está disponible en la siguiente dirección de Internet: http://laserliner.com/info?an=ADJ

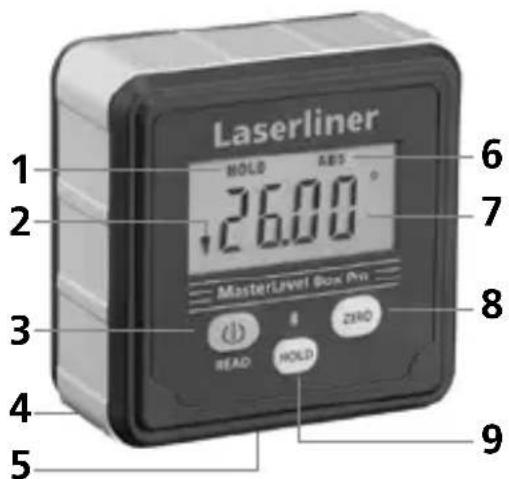

Laserliner 1 2 3 4 5 6 7 8 9 MOLD ABS 26.00° MasterLevel Box Pro HEAD HOLD ZERO

1 Función Hold activa
2 Sentido de inclinación 0.00°
3 Tecla de encendido y apagado (ON/OFF) / READ: transmisión de los datos por Bluetooth®
4 Superficie de medición magnética

5 Caja de pilas (Trasero)
6 Modo ABS activo
7 Ángulo de inclinación
8 Cambio modo ABS / medición relativa
9 Función Hold encendido y apagado

1 Poner la batería

Abra la caja para pilas e inserte la batería según los símbolos de instalación. Coloque la batería en el polo correcto.

Antes de cada medición, compruebe que esté desactivada la función de referencia. (ABS activado).

• Encienda el aparato con la tecla (3).
• El ángulo de inclinación (7) aparece en la indicación. Al medir inclinaciones arriba de la cabeza, el sentido de indicación se adapta automáticamente.
• Adicionalmente con el símbolo (2) se indica el sentido momentáneo de inclinación.

3 Calibración

1. Colocar la superficie de medición (4) del aparato sobre una base recta con la marca de posicionamiento. Encender el aparato (3). Para activar el modo de calibración, pulse los botones 3 y 8 al mismo tiempo. En la pantalla se visualiza -1-.

1. Pulsar de nuevo el botón ON/OFF (3). -1- intermitente. La indicación cambia ahora a -2-.

2. Girar el nivel de burbuja 180° y colocarlo exactamente sobre la superficie marcada. Pulsar de nuevo el botón ON/OFF (3). -2- intermitente. La calibración ha terminado cuando se visualiza el valor de medición en la pantalla.

4 Función de referencia para transferir ángulos

1. Modo ABS

1. Modo ABS

120° 30°

1. Medición relativa

0456 30°

1. Medición relativa 5. Modo ABS

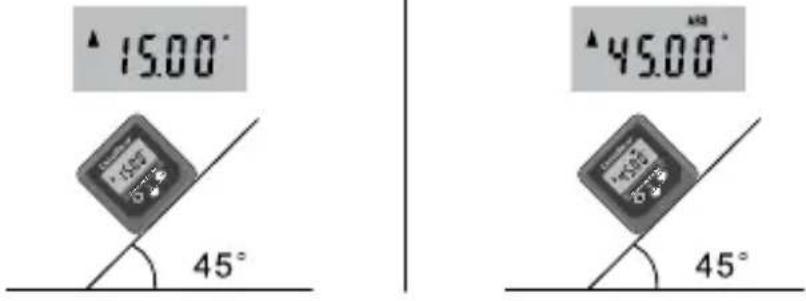

15.00° 45° 45.00° 45°

5 HOLD

Para mantener la medición actual en la pantalla pulse la tecla Hold (9).

Función Auto Off

El aparato se desconecta automáticamente a los 5 minutos de inactividad para proteger la pila.

Transmisión de datos

El aparato dispone de una función Bluetooth®* que permite transmitir datos de manera inalámbrica a dispositivos móviles con interfaz Bluetooth®* (p. ej. smartphones o tablets).

En http://laserliner.com/info?an=ble encontrará los requisitos del sistema para la conexión Bluetooth®*.

El dispositivo puede conectarse por Bluetooth®* con dispositivos compatibles con Bluetooth 4.0.

El alcance desde el dispositivo final es de 10 m como máximo y depende en gran medida de las condiciones el entorno, p. ej. el grosor y la composición de las paredes, interferencias inalámbricas y las funciones de envío / recepción del dispositivo final.

Bluetooth®* siempre está activo tras encender el aparato, pues el sistema radioeléctrico está diseñado para un consumo de energía muy bajo.

Un dispositivo móvil puede conectarse con el instrumento de medición encendido por medio de una aplicación.

* La marca Bluetooth® y el logotipo son marcas registradas de Bluetooth SIG, Inc.

Laserliner

Aplicación (App)

Para utilizar la función Bluetooth®* se necesita una aplicación. Puede descargarla de la plataforma correspondiente en función del dispositivo:

Download on the

App Store

GETIT ON

Google Play

Tenga en cuenta que tiene que estar activada la interfaz Bluetooth®* del dispositivo móvil.

Una vez iniciada la aplicación y activada la función Bluetooth®* se puede establecer la conexión entre el dispositivo móvil y el instrumento de medición. Si la aplicación detecta varios dispositivos activos, deberá elegir el que corresponda.

Cuando se inicie de nuevo, el dispositivo podrá conectarse automáticamente.

* La marca Bluetooth® y el logotipo son marcas registradas de Bluetooth SIG, Inc.

Código de errores

---- La alineación del eje vertical se encuentra fuera del rango de tolerancia.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Calibración

El aparato tiene que ser calibrado y verificado con regularidad parapoder garantizar la precisión en los resultados de medición. Se recomienda un intervalo de calibración de un año.

Peligro por fuertes campos magnéticos

Los campos magnéticos fuertes pueden tener efectos dañinos en personas que utilicen dispositivos corporales activos (p. ej. marcapasos) y en equipos electromagnéticos (p. ej. tarjetas magnéticas, relojes mecánicos, mecanismos de precisión, discos duros).

En cuanto al efecto de los campos magnéticos fuertes sobre las personas deben tenerse en cuenta las disposiciones y normas nacionales pertinentes, por ejemplo en Alemania la norma de la mutua profesional BGV B11 artículo 14 „Campos electromagnéticos“.

Para evitar un efecto nocivo, mantenga los imanes siempre a una distancia mínima de 30 cm respecto a los dispositivos implantados y equipos que puedan ser afectados.

Datos técnicos

Precisión medición electrónica	± 0,05° para 0° y 90° ± 0,1° para 1° ... 89°
Precisión indicada 2 decimales
Condiciones de trabajo	0 ... 50°C, humedad del aire máx. 85% r.h., no condensante, altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén	-20 ... 70°C, humedad del aire máx. 85% r.h.
Datos de servicio del módulo radioeléctrico	Interfaz de Bluetooth LE 4.x; Banda de frecuencias: banda ISM 2400-2483.5 MHz, 40 canales; Potencia de emisión: máx. 10 mW; Anchura de banda: 2 MHz; Velocidad binaria: 1 Mbit/s; modulación: GFSK / FHSS
Alimentación	1 x 1,5V (Tipo AAA/LR03)
Dimensiones (An x Al x F)	59 x 59 x 28 mm
Peso (pila incluida)	86 g

Sujeto a modificaciones técnicas. 18W44
