MANUAL DE USUARIO LaserCube Green Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela junto con el producto si cambia de manos.

Uso correcto

Este láser de líneas es apropiado para la alineación de suelos y paredes. El aparato se puede nivelar con el nivel de burbuja vertical y horizontal, y se puede utilizar también como nivel de burbuja láser. Los pines especiales permiten su fijación sobre enlucido fino, papel de pared, madera, superficies enchapadas.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función, la carga de la batería es débil o la carcasa está deteriorada.

Indicaciones de seguridad

Manejo de láseres de clase 2

$$ \lambda = 5 1 5 \mathrm{nm} \quad P _ {\max} = < 1 \mathrm{mW} $$

LASER 2

EN 60825-1:2014/A11:2021

CONSUMER LASER PRODUCT

EN 50689:2021

Producto láser de consumo, clase 2

- Conforme a las normas EN 60825-1:2014/A11:2021 y EN 50689:2021. Para proyectar líneas de alineación horizontales/verticales por parte de usuarios adultos.

Laserliner

= Advertencia: ¡Atención, radiación láser!

LASER 2

= Radiación láser de clase 2 de conformidad con la norma EN 60825-1:2014/A11:2021

= Advertencia: ¡No mire al rayo!

λ = Longitud de onda láser

P_max = Potencia máxima de salida del láser

- Atención: No mire directamente el rayo ni su reflejo.

- No oriente el rayo láser hacia las personas.

- Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria.

- No mire nunca el rayo láser o las reflexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...).

- No utilice el láser a la altura de los ojos (1,40 ... 1,90 m).

- Durante el uso de un equipo láser hay que cubrir necesariamente todas las superficies reflectantes, especulares o brillantes.

- En zonas de tráfico públicas debe limitarse el recorrido de los rayos dentro de lo posible mediante barreras o tabiques móviles y marcar la zona de trabajo con láser con placas de advertencia.

Indicaciones de seguridad

Manejo de radiación electromagnética

- El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva europea CEM 2014/30/UE.

- Es necesario observar las limitaciones de uso locales, por ejemploen hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

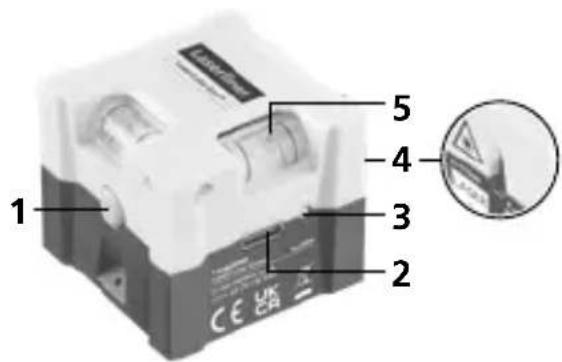

1 2 3 4 5

1 Interruptor CON / DES

2 Puerto de carga USB-C

3 Indicación del estado de carga

4 Ventana de salida láser

5 Niveles de burbuja

1 Manejo de la batería de iones de litio

• La batería solo se puede cargar con el cable USB suministrado en un cargador USB estándar corriente (5V / >= 1000mA). El uso de un alimentador de red/cargador erróneo anula la garantía.
• Utilizar el alimentador de red o el cargador únicamente dentro de espacios cerrados; no exponer a la humedad ni a la lluvia, en caso contrario, existe riesgo de descarga eléctrica.
• Cargar completamente la batería antes de usar el aparato.
• Enchufar el alimentador de red/cargador a la red de corriente y a la conexión del bloque de batería del aparato.
• Mientras el dispositivo se está cargando, el LED se ilumina en rojo. Cuando el proceso de carga finaliza, el LED se ilumina en verde.
• Si el nivel de carga de la batería es muy bajo, la línea láser parpadea durante 30 segundos antes de que el dispositivo se apague.

2 Usos en el suelo

Coloque el aparato en el suelo y conéctelo.

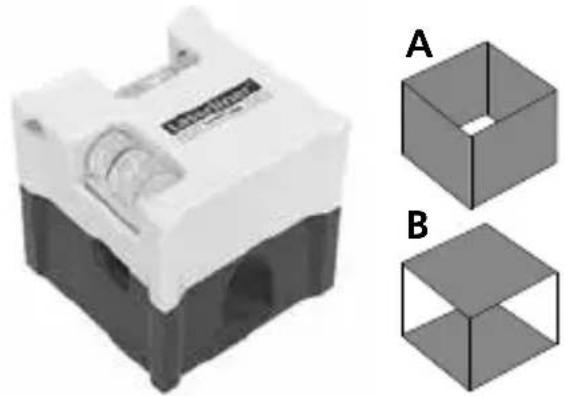

Los niveles de burbuja están ajustados únicamente para las cuatro superficies de apoyo A (véase la figura). En caso de apoyo en las superficies B no se puede utilizar el aparato como nivel de burbuja.

Laserliner

3 Usos en la pared

Para nivelar horizontal y verticalmente, coloque el dispositivo en la pared y ajuste el aparato con ayuda de los niveles.

4 Fijación a la pared

1. Coloque el aparato contra la pared.

2. Introduzca la espiga especial a través de los orificios.

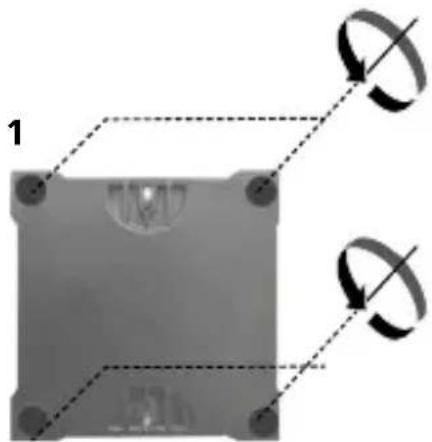

Extracción de la batería

Datos técnicos Sujeto a modificaciones técnicas. 25W39

Precisión ± 1 mm / m
Visibilidad (típico)* 10 m
Longitud de onda del láser 515 nm
Clase láser	2 / < 1 mW (EN 60825-1:2014/A11:2021, EN 50689:2021)
Conexiones USB tipo C
Alimentación Batería de iones de litio de 3.7V / 0,7Ah
Autonomía de trabajo aprox. 7 h
Condiciones de trabajo	0°C ... 40°C, humedad del aire máx. 80% h.r., no condensante, altitud de trabajo máx. 4000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén	-10°C ... 70°C, humedad del aire máx. 85% h.r.
Dimensiones (An x Al x F) 44 x 37,5 x 44 mm
Peso 54 g (incl. batería)

* con un máximo de 300 lux

Disposiciones de la EU y GB y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE y GB.

Este producto, incluidos sus accesorios y embalaje, es un aparato eléctrico que debe ser recogido en un punto de reciclaje de acuerdo con las directivas de Europa y Reino Unido para los aparatos eléctricos y electrónicos, baterías y embalajes usados, con el fin de recuperas las valiosas materias primas. Los aparatos eléctricos, las baterías y el embalaje no se deben tirar a la basura doméstica. Los consumidores están obligados por ley a entregar las pilas y baterías gastadas en un punto de recogida público, en un punto de venta o en el servicio técnico de forma gratuita. La batería se debe extraer del dispositivo sin dañarla con cualquier herramienta común, y desecharla por separado antes de devolver el aparato para su eliminación. Si tiene alguna pregunta sobre la extracción de las pilas, póngase en contacto con el departamento de servicio técnico de UMAREX-LASERLINER. Por favor, infórmese en su municipio sobre las instalaciones de recogida adecuadas y siga las correspondientes instrucciones de eliminación y seguridad en los puntos de recogida.

Más información detallada y de seguridad en:
