MANUAL DE UTILIZADOR LaserCube Green Laserliner

Leia completamente as instruções de uso, o caderno anexo „Indicações adicionais e sobre a garantia“, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao produto se o entregar a alguém.

Utilização correta

Este laser de linha é adequado para trabalhos de alinhamento no solo/pavimento e em paredes. Com o nível vertical e horizontal é possível alinhar o aparelho, que também pode ser usado como nível a laser. Com os pinos especiais pode ser realizada a fixação em reboco fino, papel de parede, madeira e superfícies de madeira folheada.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
• Não são permitidas transformações nem alterações do aparelho, que provocam a extinção da autorização e da especificação de segurança.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa, bem como se a caixa estiver danificada.

Indicações de segurança

Lidar com lasers da classe 2

$$ \lambda = 5 1 5 \mathrm{nm} \quad P _ {\max} = < 1 \mathrm{mW} $$

LASER 2

EN 60825-1:2014/A11:2021

CONSUMER LASER PRODUCT

EN 50689:2021

Consumidor, produto laser, classe 2

- Em conformidade com a norma EN 60825-1:2014/A11:2021 e EN 50689:2021; Para a projeção de linhas de alinhamento horizontais/verticais por utilizadores adultos.

Laserliner

= Aviso: Atenção: radiação laser!

LASER

= Radiação laser da classe 2 conforme

2

a norma EN 60825-1:2014/A11:2021

= Aviso: não olhar para o feixe!

λ

= Comprimento de onda do laser

P_max

= Potência de saída máx. do laser

• Atenção: não olhar para o raio direto ou refletido.
• Não orientar o aparelho para pessoas.
• Se uma radiação de laser da classe 2 entrar nos olhos, feche conscientemente os olhos e afaste imediatamente a cabeça do raio.
• Nunca olhe para o feixe de laser nem para os seus reflexos com aparelhos ópticos (lupa, microscópio, telescópio, ...).
  – Não use o laser à altura dos olhos (1,40 ... 1,90 m).
• Superfícies bem refletoras, espelhadas ou brilhantes devem ser cobertas durante a operação com dispositivos a laser.
• Em áreas de tráfego públicas, limitar ao máximo possível o feixe de laser, por intermédio de vedações e divisórias, e assinalar a zona do laser com placas de aviso.

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva CEM 2014/30/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

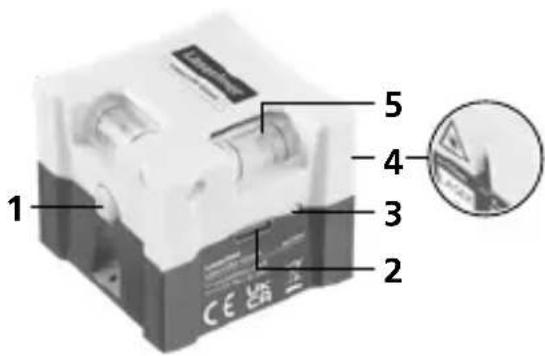

1 2 3 4 5

1 Botão para ligar / desligar
2 Porta de carregamento USB-C
3 Indicação estado de carga
4 Janela de saída do laser
5 Níveis de bolha de ar

1 Utilização do acumulador de iões de lítio

- A bateria só pode ser carregada com o cabo de carregamento USB incluído numa unidade de alimentação USB standard convencional (5V/>=1000mA). Se for usado um carregador ou uma unidade de alimentação errada, a garantia caduca.

- Usar a unidade de alimentação / carregador só dentro de espaços fechados e não expor a humidade nem a chuva. Caso contrário existe o perigo de choques elétricos.

- Carregue completamente a bateria antes de usar o aparelho.

- Ligue a unidade de alimentação/o carregador à rede elétrica e à tomada de ligação do pacote de bateria do aparelho.

- Enquanto o aparelho é carregado, o LED acende com cor vermelha. O processo de carga está concluído quando o LED acende com cor verde.

- Se o nível de carga da bateria estiver muito baixo, a linha laser fica intermitente durante 30 segundos antes de o aparelho se desligar.

Coloque o aparelho sobre o solo ou pavimento e ligue-o.

!

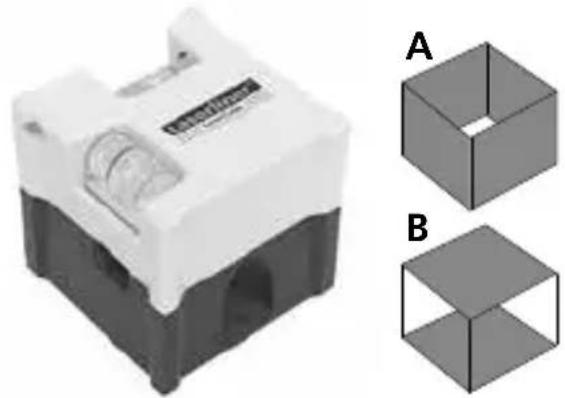

Os níveis de bolha de ar estão ajustados apenas em relação às quatro superfícies de contacto A (v. figura). Com base sobre as super-fícies B, o aparelho não pode ser usado como nível.

Laserliner

3 Aplicações na parede

Coloque o aparelho contra a parede para a nivelação horizontal e vertical. A seguir, alinhe o aparelho com a ajuda do nível de bolha.

4 Fixação na parede

1. Coloque o aparelho contra a parede.
2. Insira os pinos especiais pelos furos preparados para o efeito.

Dados técnicos Sujeito a alterações técnicas. 25W39

Exatidão ± 1 mm / m
Visibilidade (usual)* 10 m
Comprimento de onda laser	515 nm
Classe de laser	2 / < 1 mW (EN 60825-1:2014/A11:2021, EN 50689:2021)
Ligações USB tipo C
Alimentação elétrica	Pacote de acumulador de iões de lítio 3.7V / 0,7Ah
Duração operacional aprox.	7 horas
Condições de trabalho	0°C ... 40°C, humidade de ar máx. 80% rH, sem condensação, altura de trabalho máx. de 4000 m em relação ao NM (nível do mar)
Condições de armazenamento	-10°C ... 70°C, humidade de ar máx. 85% rH
Dimensões (L x A x P) 44 x 3	7,5 x 44 mm
Peso 54 g (incl. baterias)

* com um máx. de 300 Lux

Disposições da UE e do Reino Unido e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE e do Reino Unido.

Este produto, incluindo acessórios e embalagens, é um aparelho elétrico que tem de ser reciclado de forma ecológica, de acordo com as diretivas europeias e britânicas sobre aparelhos elétricos e eletrónicos usados, pilhas e embalagens, a fim de recuperar matérias-primas com valor. Aparelhos elétricos, pilhas e embalagens não devem ser colocados no lixo doméstico. Os consumidores são legalmente obrigados a devolver gratuitamente pilhas e baterias usadas a um ponto de recolha público, a um ponto de venda ou à assistência técnica. A bateria deve ser retirada do aparelho com uma ferramenta convencional, sem o destruir, e entregue a uma recolha separada antes de o aparelho ser devolvido para eliminação. Se tiver alguma dúvida sobre a remoção da pilha, contacte o departamento de assistência da UMAREX-LASERLINER. Contacte o seu município para obter informações sobre instalações de eliminação adequadas e observe as respetivas indicações de eliminação e segurança nos pontos de recolha.

Mais instruções de segurança e indicações adicionais em:
