РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LaserCube Green Laserliner
Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Данные документы следует сохранить и в случае передачи изделия передать новому пользователю.
Использование по назначению
Этот линейный лазер пригоден для нивелирования на полу и на стенах. Прибор можно нивелировать с помощью горизонтального и вертикального уровня и также использовать в качестве лазерного ватерпаса. С помощью специальных штифтов возможно крепление прибора на отделочной штукатурке, обоях, деревянных элементах и поверхностях, облицованных шпоном.
Общие указания по технике безопасности
– Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
– Измерительные приборы и принадлежности к ним - не игрушка. Их следует хранить в недоступном для детей месте.
– Вносить в прибор любые изменения или модификации запрещено, в противном случае допуск и требования по технике безопасности утрачивают свою силу.
– Не подвергать прибор механическим нагрузкам, чрезмерным температурам, влажности или слишком сильным вибрациям.
– Запрещается работать с прибором в случае отказа одной или нескольких функций, при низком уровне заряда батареи, а также в случае повреждения корпуса.
Правила техники безопасности
Обращение с лазерами класса 2
$$ \lambda = 5 1 5 \mathrm{nm} \quad P _ {\max} = < 1 \mathrm{mW} $$
LASER
2
EN 60825-1:2014/A11:2021
CONSUMER LASER PRODUCT
EN 50689:2021
Бытовое лазерное устройство, класс 2
– Соответствует EN 60825-1:2014/A11:2021 и EN 50689:2021; Для проецирования горизонтальных/вертикальных лазерных линий, для взрослых пользователей.
Laserliner
= Предупреждение: Внимание, лазерное излучение!
LASER = Лазерное излучение класса 2 согл.
2
EN 60825-1:2014/A11:2021
= Предупреждение: Не смотрите в
источник лазерного излучения!
λ
= Длина волны лазера
P_max = Макс. выходная мощность лазера
– Внимание: Запрещается направлять прямой или отраженный луч в глаза.
– Запрещается направлять лазерный луч на людей.
– Если лазерное излучение класса 2 попадает в глаза, необходимо закрыть глаза и немедленно убрать голову из зоны луча.
– Ни в коем случае не смотреть в лазерный луч при помощи оптических приборов (лупы, микроскопа, бинокля, ...).
– Не использовать лазер на уровне глаз (1,40 - 1,90 м).
- Во время работы лазерных устройств закрывать хорошо отражающие, зеркальные или глянцевые поверхности.
– В местах общего пользования по возможности ограничивать ход лучей с помощью ограждений и перегородок и размещать предупреждающие таблички в зоне действия лазерного излучения.
Правила техники безопасности
⑧бращение с электромагнитным излучением
- В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве ЕС по ЭМС 2014/30/EU.
- Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов.


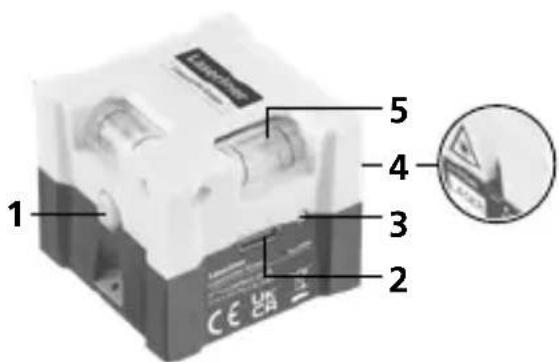

1 2 3 4 51 Двухпозиционный выключатель
2 Подключение для зарядки
3 Индикация состояния
зарядки
4 Окно выхода
лазерного луча
5 Уровни
1 Обращение с литий-ионным аккумулятором
- Для зарядки разрешается использовать только входящий в комплект поставки зарядный кабель USB со стандартным блоком питания USB (5 В / >= 1000 мА). При использовании не оригинального блока питания/зарядного устройства гарантия аннулируется.
- Блок питания/зарядное устройство использовать только внутри замкнутых помещений, не подвергать воздействию влаги или дождя, т.к. в противном случае существует опасность поражения электрическим током.
– Перед использованием прибора необходимо полностью зарядить аккумулятор.
– одсоединить блок питания/зарядное устройство к электросети и разъему, который находится в отделении для аккумулятора.
- Во время зарядки прибора светодиод горит красным светом. Если светодиод горит зеленым светом, значит процесс зарядки завершен.
– При слишком низком уровне заряда батареи лазерная линия мигает в течение 30 секунд, после чего прибор выключается.
2 Использование на полу
Установить прибор на пол и включить.
Уровни настроены только по четырем опорным поверхностям А (см. рисунок). При размещении на поверхностях В использовать прибор в качестве уровня нельзя.
Laserliner
3 Использование на стене
Для горизонтального и вертикального нивелирования разместить прибор на стене. Затем выставить прибор с помощью уровней.

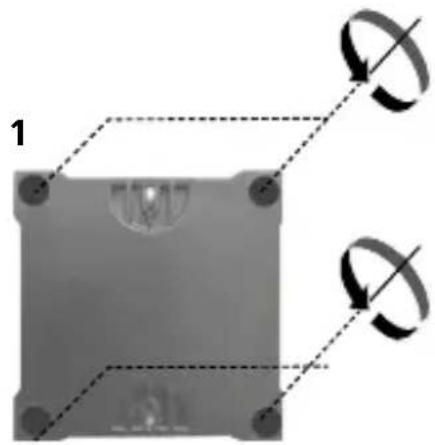

4 Крепление на стене
- Установить прибор на стену.
- Вставить специальные штифты в предусмотренные для них отверстия.
Извлечение аккумулятора
Технические характеристики Изготовитель сохраняет за собой право на внесение технических изменений. 25W39
| Точность ± 1 мм / м | |
| Видимость (типичный)* 10 м | |
| Длина волны лазера | 515 нм |
| Класс лазеров | 2 / < 1 мВт (EN 60825-1:2014/A11:2021, EN 50689:2021) |
| Порты USB тип С | |
| Источник питания | Литий-ионный аккумуляторный блок 3,7 В / 0,7 Ач |
| Срок работы элементов питания | ок. 7 ч. |
| Рабочие условия | 0°C ... 40°C, влажность воздуха макс. 80% гН, без образования конденсата, рабочая высота не более 4000 м над уровнем моря |
| Условия хранения | -10°C ... 70°C, влажность воздуха макс. 85% гН |
| Размеры (Ш x В x Г) | 44 x 37,5 x 44 мм |
| Вес 54 г (вкл. аккумуляторь) |
* при max. 300 люкс
Предписания ЕС и Великобритании и утилизация
Прибор соответствует всем необходимым требованиям, регламентирующие свободный товарооборот на территории ЕС и Великобритании.
Данное изделие, включая комплектующие принадлежности и упаковку, является электрическим устройством, которое согласно директивам ЕС и Великобритании о старых электрических и электронных устройствах, элементах питания, аккумуляторах и упаковочных материалах должно быть передано на утилизацию экологически безопасным способом с целью получения ценного сырья. Электрические приборы, батарейки и упаковка не относятся к бытовым отходам. Потребители по закону обязаны бесплатно сдавать использованные батарейки и аккумуляторы в специализированные общественные пункты сбора отходов, либо по месту продажи или в службу технической поддержки. Извлеките аккумулятор с помощью обычных инструментов, не разрушая его, и сдайте в отдельный пункт сбора, прежде чем отправите прибор на утилизацию. По всем вопросам об извлечении батареек обращайтесь в сервисный отдел UMAREX-LASERLINER. Информацию о пунктах сбора и утилизации отходов можно получить в администрации по месту жительства. Соблюдайте инструкции по утилизации и правила техники безопасности в пунктах приёма отходов.
Другие правила техники безопасности и дополнительные инструкции см. по адресу:
