NÁVOD NA OBSLUHU LaserCube Green Laserliner

Postavte prístroj na zem a zapněte jej.

!

Kompletne si prečítajte návod na použitie, priložený zošit „Záruka a dodatočné upozornenia“, ako aj aktuálne informácie a upozornenia na internetovom odkaze na konci tohto návodu. Dodržiavajte pokyny uvedené v týchto podkladoch. Túto dokumentáciu treba uschovať a pri postúpení výrobku odovzdať spolu s ním.

Používanie v súlade s určením

Tento čiarový laser je vhodný na vyrovnávacie práce na podlahe a na stene. Zariadenie možno vyrovnat pomocou vertikálnej a horizontálnej libely a dá sa použit aj ako laserová vodováha.

Pomocou špeciálnych kolíkov sa môže pripevnit na jemné omietky, tapety, drevo a dyhované povrchy.

• Prístroj používajte výlučne v súlade s účelom použitia v rámci špecifikácií.
• Meracie prístroje a ich príslušenstvo nie sú hračky. Uschovajte mimo dosahu detí.
• Na prístroji nie je povolené vykonávať žiadne úpravy alebo zmeny, tieto by znamenali zánik osvedčenia vydaného pre tento prístroj a zánik bezpečnostnej špecifikácie.
• Prístroj nevystavujte mechanickému zataženiu, enormným teplotám, vlhkosti alebo silným vibráciám.
• Zariadenie sa nesmie d'alej používať, ak zlyhá jedna alebo viacero jeho funkcií, ak je batéria slabo nabitá alebo ak je poškodený kryt.

Bezpečnostné upozornenia

Zaobchádzanie s lasermi triedy 2

$$ \lambda = 5 1 5 \mathrm{nm} \quad P _ {\max} = < 1 \mathrm{mW} $$

EN 60825-1:2014/A11:2021

CONSUMER LASER PRODUCT

EN 50689:2021

Spotrebitel'ský laserový produkt, trieda 2

– V súlade s normami EN 60825-1:2014/A11:2021 a EN 50689:2021; Na premietanie horizontálnych/vertikálnych vyrovnávacích čiar dospelými používatel'mi.

= Výstražné upozornenie: Pozor, laserové žiarenie!

LASER

= Laserové žiarenie triedy 2 podl'a

2

EN 60825-1:2014/A11:2021

= Výstražné upozornenie: Nepozerajte sa do lúča!

λ

= Dížka laserových vín

P_max

= Maximálny výstupný výkon lasera

– Pozor: Nepozerajte sa do priameho alebo odrazeného lúča.
– Laserový lúč nesmerujte na osoby.
- Ak laserové žiarenie triedy 2 zasiahne oči, oči vedome zatvorte a hlavu okamžite odkloňte zo smeru lúča.
– Laserový lúč alebo odrazy nikdy nepozorujte pomocou optických prístrojov (lupa, mikroskop, d'alekohl'ad, ...).
– Laser nepoužívajte vo výške očí (1,40 ... 1,90 m).
- Plochy, ktoré dobre odrážajú svetlo a lesknú sa, dobre reflektujúce plochy sa musia počas prevádzky laserových zariadení zakryt.
- Vo verejných dosahoch dopravy obmedzte dráhu lúčov podľa možností uzatváracími zariadeniami a celostenovými panelmi a laserovú oblast označte výstražnými tabul’kami.

Bezpečnostné upozornenia

Zaobchádzanie s elektromagnetickým žiarením

• Merací prístroj dodržiava predpisy a medzné hodnoty pre elektromagnetickú kompatibilitu v súlade so smernicou EMC 2014/30/EÚ.
• Miestne prevádzkové obmedzenia, napr. v nemocniciach, lietadlách, na čerpacích staniciach alebo v blízkosti osób s kardiostimulátorom sa musia dodržiavať. Existuje tu možnosť nebezpečného vplyvu alebo rušenia elektronických prístrojov a elektronickými prístrojmi.

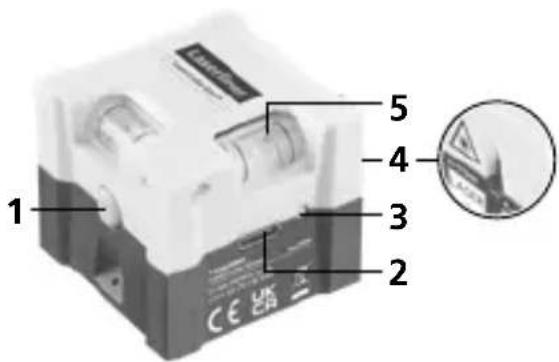

1 2 3 4 5

1 Spínač ZAP/VYP
2 Pripojenie nabíjania
3 Indikátor stavu nabitia
4 Priezor na výstup laserových lúčov
5 Vodováhy

Laserliner

1 Manipulácia s lítium-iónovým akumulátorom

- Batériu možno nabíjať iba pomocou priloženého nabíjacieho kábla USB na bežne dostupnom štandardnom napájacom zdroji USB (5V / >= 1000 mA). Ak sa použije nesprávny napájací zdroj/nesprávna nabíjačka, zanikne záruka.

- Sietový zdroj/nabíjačka používajte len v uzavretých priestoroch, nevystavujte ju vlhkosti ani dažďu, pretože v opačnom prípade hrozí nebezpečenstvo zásahu elektrickým prúdom.

– Pred použitím prístroja akumulátor úplne nabite.

- Ak je úroveň nabitia batérie vel'mi nízka, laserová čiara bude blikať 30 sekúnd, kým sa zariadenie vypne.e úroveň nabitia batérie vel'mi nízka, laserová čiara bude blikať 30 sekúnd, kým sa zariadenie vypne.

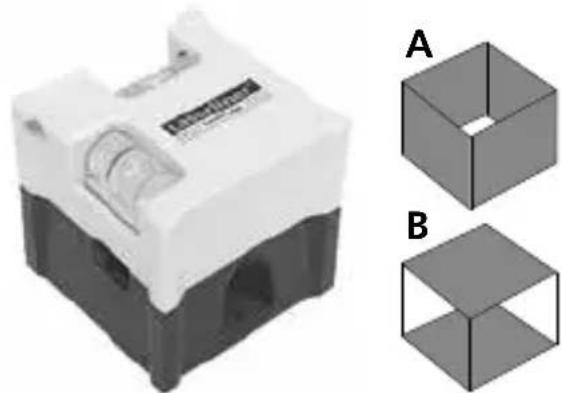

Vodováhy sú nastavené iba k štyrom dosadacím plochám A (pozri obrázok). Pri položení na plochy B prístroj nemožno používať ako vodováhu.

3 Použitie na stenu

Na horizontálne a vertikálne nivelovanie prístroj priložte k stene. Potom prístroj pomocou vodováh vyrovnajte.

4 Upevnenie na stenu

1. Prístroj nasad'te na stenu.
2. Hroty zasuňte do predurčených dierok.

Technické údaje Technické zmeny vyhradené. 25W39

Presnost ± 1 mm / m
Viditel'nosť (typická)* 10 m
Vlnová dĺžka lasera 515 nm
Trieda lasera	2 / < 1 mW (EN 60825-1:2014/A11:2021, EN 50689:2021)
Pripojenia USB typu C
Napájanie prúdom Li-Ion akumulátor 3,7V / 0,7Ah
Životnosť cca 7 hod.
Pracovné podmienky	0°C ... 40°C, vlhkost' vzduchu max. 80% rH, bez kondenzácie, pracovná výška max. 4000 m nad morom (m n. m.)
Podmienkyskladovania	-10°C ... 70°C, vlhkost' vzduchumax. 85% rH
Rozmery (Š x V x H) 44 x 37,5 x 44 mm
Hmotnosť 54 g (vrátane batérií)

* pri max. 300 lx

Predpisy pre EÚ a Spojené král'ovstvo a spôsob zneškodnenia

Tento výrobok vrátane príslušenstva a obalu je elektrospotrebič, ktorý sa musí recyklovať ekologickým spôsobom v súlade so smernicami o odpade z elektrických a elektronických zariadení, batérií a obalov platnými v EÚ a Spojenom král’ovstve, aby sa získali spät’ cenné suroviny. Elektrické spotrebiče, batérie a obaly nepatria do domového odpadu. Spotrebitelia sú zo zákona povinní bezplatne odovzdať použité batérie a akumulátory na verejnom zbernom mieste, v predajni alebo v technickom servise pre zákazníkov. Akumulátor sa musí vybrať zo zariadenia pomocou bežne dostupného nástroja bez toho, aby sa zničil, a pred odovzdaním zariadenia na likvidáciu sa musí odovzdať do separovaného zberu. V prípade akýchkol’vek otázok týkajúcich sa vybratia batérie sa obrátte na servisné oddelenie spoločnosti UMAREX-LASERLINER. Na vašom obecnom úrade sa informujte o príslušných zariadeniach na likvidáciu odpadu a dodržiavajte príslušné pokyny týkajúce sa likvidácie a bezpečnosti na zberných miestach.
