NÁVOD NA OBSLUHU CAT III 300 V Laserliner

Prečítajte si celý návod na obsluhu a priloženú brožúru „Pokyny k záruke a dodatočné inštrukcie“. Dodržiavajte pokyny uvedené v týchto podkladoch. Tieto podklady starostlivo uschovajte.

Funkcia / použitie

Multimeter pre meranie v oblasti kategórie prepätia CAT III do max. 300 V. Pomocou meracieho prístroja môžete merat jednosmerné a striedavé napätia, jednosmerné prúdy, stav nabitia batérií, vykonávať skúšky diód a merat odpor v rámci špecifikovaných oblastí.

Symboly

Výstraha pred nebezpečným elektrickým napätím: Nechránené konštrukčné časti pod napätím vo vnútri telesa môžu znamenať ohrozenie osób elektrickou energiou.

Výstraha pred nebezpečným miestom

Trieda ochrany II: Skúšobný prístroj je vybavený zosilnenou alebo dvojitou izoláciou.

CAT III

Kategória prepätia III: Prevádzkové prostriedky v pevných inštaláciách a pre také prípady, kedy je požadované splnenie mimoriadnych požiadaviek na spolahlivost a pohotovost prevádzkových prostriedkov, napr. prepínače v pevných inštaláciách a prístroje pre priemyselné použitie s trvalým pripojením v pevnej inštalácii.

Bezpečnostné upozornenia

• Prístroj používajte výlučne v súlade s účelom použitia v rámci špecifikácií. Prestavby alebo zmeny prístroja nie sú povolené, v opačnom prípade zaniká platnosť povolenia a bezpečnostnej špecifikácie.
• V kategórii prepätia III (CAT III) nesmie napätie medzi skúšobným prístrojom a uzemnením prekročit 300 V.
• Pri použití prístroja spolu s príslušenstvom na meranie platí vždy najmenšia kategória prepätia (CAT), menovité napätie a menovitý prúd.

• Prístroj nevystavujte mechanickému zaťaženiu, enormným teplotám, vlhkosti ani silným vibráciám.

• Pri manipulácii s napätiami vyššími ako 25 V AC, resp. 60 V DC pracujte obzvlášť opatrne. Pri kontakte s elektrickými vodičmi vzniká pri takomto napätí smrtelné nebezpečenstvo zásahu elektrickým prúdom.

• Ked' prístroj vykazuje stopy po vlhkosti alebo iné vodivé zložky, nesmiete s ním pracovať pod napätím. Od hodnoty napätia 25 V AC, resp. 60 V DC vzniká v prípade vlhkosti zvýšené riziko smrtelného úrazu elektrickým prúdom. Pred použitím prístroj očistite a osušte. Pri použití vo vonkajšom prostredí dajte pozor na to, že prístroj smiete používať len za príslušných poveternostných podmienok, resp. s vhodnými ochrannými opatreniami.

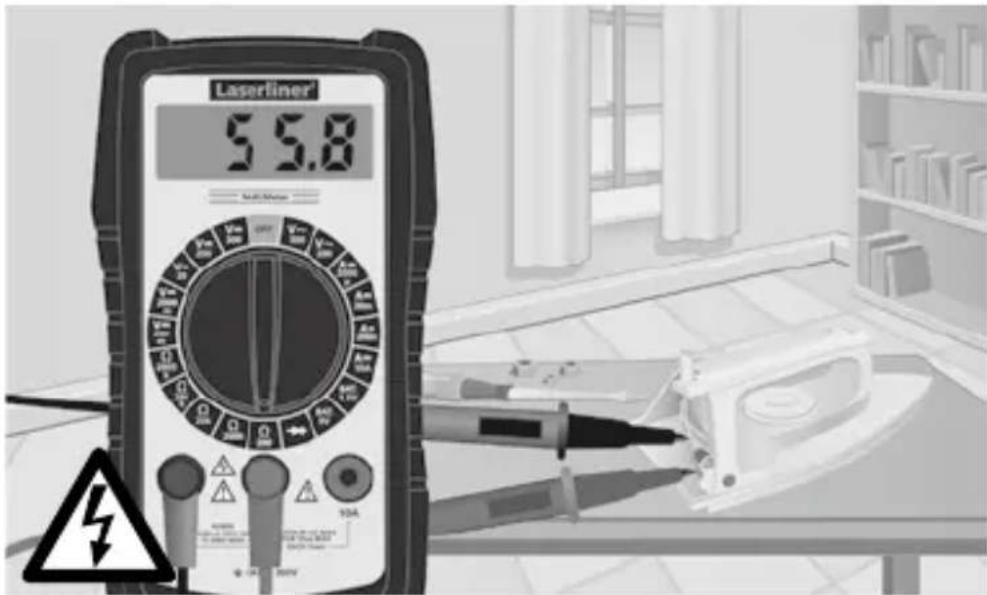

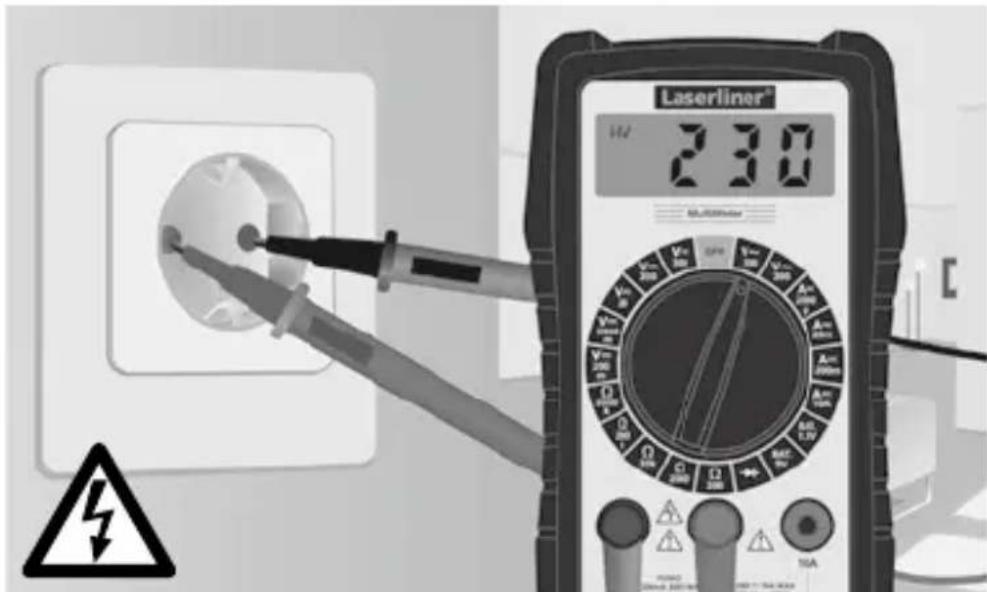

• Pred každým meraním sa ubezpečte, že skúšaná oblast (napr. vedenie), skúšobný prístroj a použité príslušenstvo (napr. pripojovací kábel) sú v bezchybnom stave. Prístroj testujte na známych napätových zdrojoch (napr. 230 V zásuvka pre skúšku striedavého prúdu alebo autobatéria pre skúšku jednosmerného prúdu). Prístroj nesmiete používať, ak vypadne jedna alebo viaceré funkcie alebo je slabé nabitie batérie.
• Prístroj musí byť pred otvorením krytu za účelom výmeny batérie/batérií alebo poistky/poistiek odpojený od všetkých zdrojov elektrického prúdu. Prístroj nezapínajte, ked’je kryt otvorený.
• Zohl'adnite bezpečnostné opatrenia lokálnych, resp. národných úradov pre odborne správne používanie prístroja a eventuálne predpísaného bezpečnostného vybavenia (napr. rukavice pre elektrikárov).
• Meracie hroty chytajte len za rukoväte. Počas merania sa nesmiete dotýkat meracích kontaktov.
• Dajte pozor na to, aby ste vždy pri každom meraní zvolili správne prípojky a správnu polohu otočného prepínača so správnym meracím rozsahom.
• Pred meraním, resp. skúškou diód, odporu alebo nabitia batérií odpojte napätie elektrického obvodu. Dajte pozor na to, že všetky vysokonapätové kondenzátory sú vybité. Pred každou zmenou prevádzkového režimu odpojte meracie káble prístroja od skúšaného a meraného predmetu.
• Pri pripájaní na napätie zapojte vždy najprv čierny merací vodič, potom červený vodič. Pri odpojovaní postupujte v opačnom poradí.

• Používajte len originálne meracie káble. Tieto musia vykazovať správne menovité výkony napätia, kategórií a ampérov ako merací prístroj.

• Podľa možností nepracujte sami. Meranie vykonávajte v nebezpečnej vzdialenosti od elektrických zariadení len podľa pokynov zodpovedného kvalifikovaného elektrikára.

• Meracie prístroje a ich príslušenstvo nie sú hračky. Uschovajte mimo dosahu detí.

Dodatočné upozornenie pre používanie

Dodržte technické predpisy pre bezpečnost pri práci na elektrickým zariadeniach, okrem iného: 1. odpojit, 2. zaistiť proti opätovnému zapnutiu, 3. skontrolovať odpojenie napätia na dvoch póloch, 4. uzemnit a skratovať, 5. zaistiť a zakryť susediace časti pod napätím.

Laserliner® 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

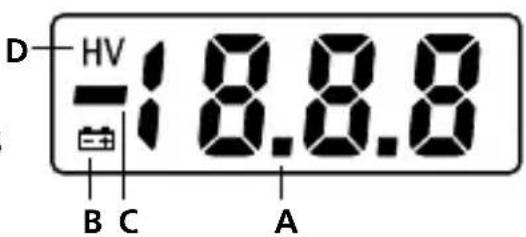

D HV 18.8.8 B C A

1 Otočný prepínač pre nastavenie funkcie merania
2 Vstup červená (+)
3 COM vstup čierna (−)
4 10 A vstup červená (+)
5 LC displej
6 Meracie hroty
7 Meracie kontakty: červené „+“, čierne „-“

červená 6 7 čierna

Maximálny vstupný výkon

Funkcia Maximálny vstupný výkon
V DC / V AC 300 V DC, 300 V AC
A DC	10 A DC (>2 A max. 10 sek. každých 15 minút)
Batérií 9 V

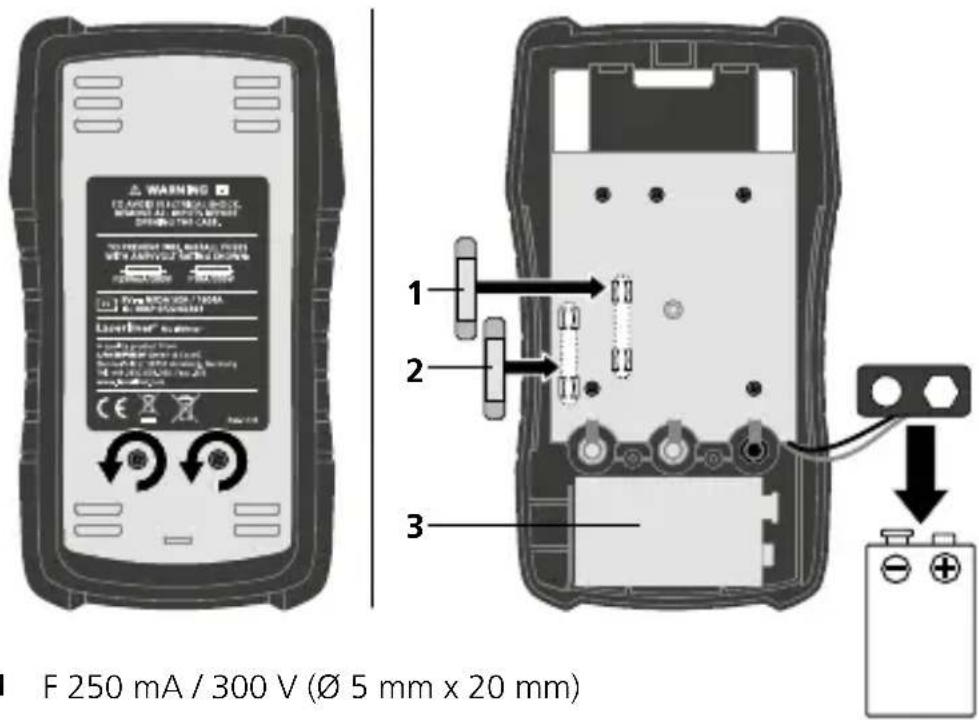

1ýmena batérie / poistiek

Pre výmenu batérie, resp. poistiek najprv odpojte meracie hroty od každého napătového zdroja a následne aj z prístroja. Povoľte všetky skrutky na zadnej strane a vymeňte batériu, resp. poškodenú poistku nahradťte poistkou rovnakého typu a s rovnakou špecifikáciou. Nedotýkajte sa zelenej dosky s plošnými spojmi. Zabráňte jej znečisteniu. Teleso znova opatrne zapojte a zaskrutkujte. Prístroj nezapínajte, ked’ je kryt otvorený.

WARNING FOR ANOTHER ELECTRICAL BLOCK, MOUNT TO 200V WITH A BANET SPRING THIS CASE. FOR ANOTHER ELECTRICAL BLOCK Laser/Blade® (1:100A) Laser/Blade® (1:100A) F 250 mA / 300 V (∅ 5 mm x 20 mm)

1 F 250 mA / 300 V (∅ 5 mm x 20 mm)
2 F 10 A / 300 V (∅ 5 mm x 20 mm)
3 1 x 9 V NEDA 1604/IEC 6F22

Pred každým meraním dajte pozor na správne zapojenie meracích hrotov, pretože v opačnom prípade zareaguje vložená poistka, čo môže spôsobit poškodenie meracieho obvodu.

3okyny pre meranie

Ked' nie je vopred známa hodnota meranej veličiny, nastavte otočný prepínač na najvyšší merací rozsah, resp. pri meraní prúdu použitie 10 A prípojku s meracím rozsahom 10 A. Potom krok za krokom znižujte merací rozsah tak, až dosiahnete požadované rozlíšenie.

4 Meranie napätia DC

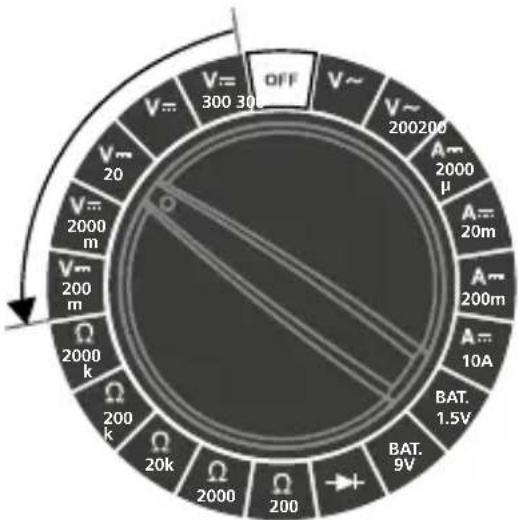

Pre meranie napätia prepnite otočný prepínač do pozície „V= s príslušným meracím rozsahom (200 mV - 300 V).

Následne spojte meracie kontakty s meraným objektom. Nameraná hodnota, ako aj polarita sa zobrazia na displeji.

čierna červená

Pre meranie napätia prepnite otočný prepínač do pozície „V\~ s príslušným meracím rozsahom (200 V / 300 V).

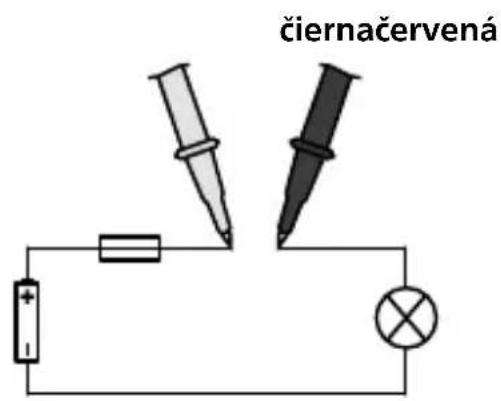

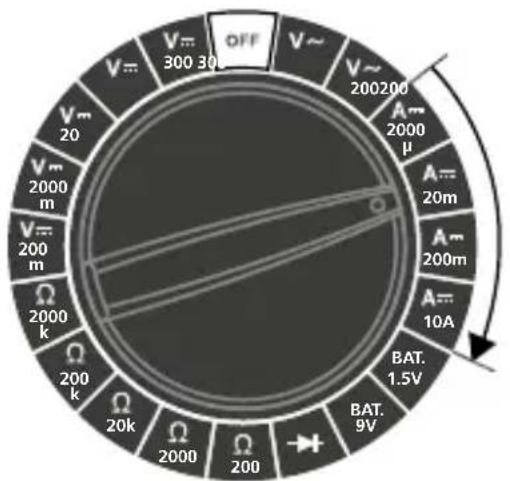

Pre meranie prúdu prepnite otočný prepínač do pozície „A“—s príslušným meracím rozsahom (2.000 μA - 10 A). Dajte pozor na správne zapojenie meracích hrotov.

2.000 μA - 200 mA = VmAΩ→-vstup

200 mA - 10 A = 10 A vstup

Prúdový obvod pred zapojením meracieho prístroja vypnite.

Nameraná hodnota, ako aj polarita sa zobrazia na displeji.

Prúdový obvod znova vypnite pred odpojením meracieho prístroja.

čiernačervená

Nemerajte prúdy vyššie ako 2 A po dobu dlhšiu ako 10 sekúnd v rámci 15 minút. To môže viest k poškodeniu prístroja alebo meracích hrotov.

V oblasti μA / mA sa nesmú merat žiadne prúdy vyššie ako 200 mA a v oblasti A žiadne prúdy vyššie ako 10 A. V takomto prípade zareaguje namontovaná poistka (F 250 mA / 300 V, F 10 A / 300 V, ∅ 5 mm x 20 mm).

7BAT. Meranie stavu nabitia batérie

Pre meranie stavu nabitia batérie nastavte otočný prepínač na pozíciu „BAT.“ s príslušným meracím rozsahom.

1,5 V = 1,5 V okrúhle články / AA, AAA, C, D 1,2 V okrúhle články (NiMH) / AA, AAA, C, D

Dobre: Batéria je ešte úplne použitel'ná Slabo: Batéria je slabá a musí byť čoskoro vymenená

Vymenit: Batéria je prázdna a mala by sa vymenit

Príklad

Batéria: Alkali 9 V Namerané napätie: 6,2 V Stav nabitia batérie: slabo

Stav nabitia batérie		Alkaline			NiMH
		1.5V	9V		1.2V	8.4V
		mV	V mV	V
dobre		1500	9.0		1200	8.4
		1400	8.3		1130	7.9
		1300	7.6		1060	7.4
		1200	6.9		990	6.9
slabo		1100	6.2		920	6.4
		1000	5.5		850	5.9
vymenit'		900	4.8		780	5.4
		800	4.1		710	4.9
		700	3.4		640	4.4

8 Skúška diód

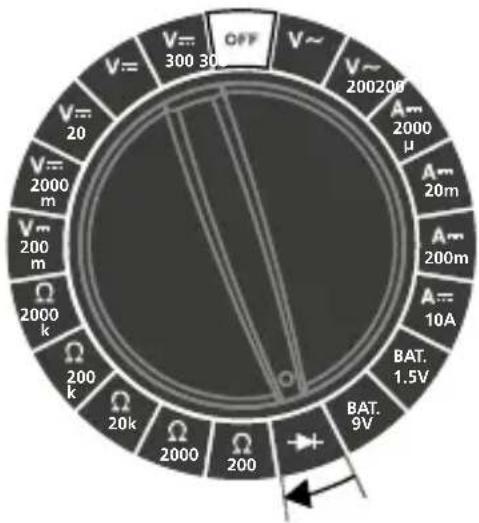

Pre skúšku diód prepnite otočný prepínač do pozície „→+“.

Potom spojte meracie kontakty s diódou. Nameraná hodnota priepustného napätia sa zobrazí na displeji.

Ked' sa nezobrazí žiadna nameraná hodnota, ale na displeji vidíte „1“, tak meriate diódu v blokovacom smere alebo je dióda poškodená.

Ked' bola nameraná hodnota 0,0 V, je dióda poškodená alebo sa vyskytol skrat.

Pre meranie odporu nastavte otočný prepínač do pozície „Ω“ s príslušným meracím rozsahom (200 Ω - 2.000 kΩ).

Odpory je možné správne merať len samostatne, preto musíte konštrukčné časti eventuálne odpojit od zvyšných obvodov.

!

Pre meranie odporu očistite meracie body od nečistôt, oleja, spájkovacieho laku alebo podobných látok, pretože v opačnom prípade môžu byť namerané výsledky nesprávne.

Technické údaje

Funkcia Oblast Presnost
Max. vstupné napätie 300 V AC / DC
DC napätie	200 mV	± (0,5% rdg + 5 digits)
	2.000 mV	± (0,8% rdg + 5 digits)
	20 V
	200 V
	300 V	± (1,0% rdg + 5 digits)
AC napätie	200 V	± (1,2% rdg + 10 digits)
	300 V
DC prúd	2.000 μA	± (1,0% rdg + 5 digits)
	20 mA
	200 mA	± (1,2% rdg + 5 digits)
	10 A	± (2,0% rdg + 5 digits)
Batérií	1,5 V okrúhle články / AA, AAA, C, D1,2 V okrúhle články (NiMH) / AA, AAA, C, D9,0 V ploché články / E-blok8,4 V ploché články (NiMH) / E-blok
Skúška diód / odpor	Skúšobné napätie max. 3,2 V
Odpor	200 Ω ± (1,0% rdg + 5 digits)
	2.000 Ω	± (0,8% rdg + 5 digits)
	20 kΩ
	200 kΩ
	2.000 kΩ	± (1,2% rdg + 5 digits)
Vstupná citlivost 1 MΩ (V DC) / 500 kΩ (V AC)
Polarita	Znamienko pre záporný pól
LC displej (3 1/2 miest, 1.999 digits)
Poistka	F 250 mA / 300 V, F 10 A / 300 V,(∅ 5 x 20 mm)
Trieda ochrany II, dvojitá izolácia
Nadmerné napätie	CAT III - 300 V
Stupeň znečistenia 2
Krytie	IP 20
Max. rel. vlhkost vzduchu < 75% rH bez kondenzácie
Pracovná teplota	0°C...40°C
Teplota skladovania	-10°C...50°C
Napájanie prúdom	1 x 9 V batéria (NEDA 1604, IEC 6F22)
Rozmery	77 x 139 x 28 mm
Hmotnosť(vrátane batéria)	204 g
Skúšobné normy	EN61010-1, EN61010-2-030,EN61010-2-033, EN61326-1, EN61326-2-2

Technické zmeny vyhradené 12.15

Vyčistite všetky súčasti mierne navlhčenou handrou a vyhnite sa použitiu čistiacich, abrazívnych prostriedkov a rozpúštadiel. Pred dlhším uskladnením vyberte von batériu/batérie. Prístroj skladujte na čistom, suchom mieste.

Ustanovenie EÚ a likvidácia

Prístroj spíňa všetky potrebné normy pre volný pohyb tovaru v rámci EÚ.

Tento výrobok je elektrické zariadenie a musí byt separátne zhromažd'ovaný a likvidovaný v súlade s európskou smernicou o odpade z elektrických a elektronických zariadení.

Đalšie pokyny k bezpečnosti a doplnkové pokyny nájdete na: www.laserliner.com/info

CE —
