NÁVOD NA OBSLUHU DigiLevel Plus 60 Laserliner

Kompletne si prečitajte návod na použitie, priložený zošit „Záruka a dodatočné upozornenia“, ako aj aktuálne informácie a upozornenia na internetovom odkaze na konci tohto návodu. Dodržiavajte pokyny uvedené v týchto podkladoch. Tento dokument uschovajte a odovzdajte spolu s pristrojom.

Funkcia / Použitie

– Horizontálny a vertikálny ukazovatel' uhla
– Pamät sklonu umožňuje jednoduchý prenos uhlov.

• Prístroj používajte výlučne v súlade s účelom použitia v rámci špecifikácií.
• Meracie prístroje a ich príslušenstvo nie sú hračky. Uschovajte mimo dosahu detí.
  – Prístroj nesmiete po konštrukčnej stránke menit.
• Prístroj nevystavujte mechanickému zaťaženiu, enormným teplotám, vlhkosti alebo silným vibráciám.
• Prístroj nesmiete používať, ak vypadne jedna alebo viaceré funkcie alebo je slabé nabitie batérie.

Bezpečnostné upozornenia

Zaobchádzanie s elektromagnetickým žiarením

• Merací prístroj dodržiava predpisy a hraničné hodnoty pre elektromagnetickú kompatibilitu podľa smernice EMC 2014/30/EÚ.
• Miestne prevádzkové obmedzenia, napr. v nemocniciach, lietadlách, na čerpacích staniciach alebo v blízkosti osób s kardiostimulátorom sa musia dodržiavať. Existuje tu možnosť nebezpečného vplyvu alebo rušenia elektronických prístrojov a elektronickými prístrojmi.

7 8 9 10 11 DigiLevel Plus UNIT REF CAL H REF + - % + - 4 5 6 Laserliner 12 13

14 17 17 15 16 18 Laserliner 16

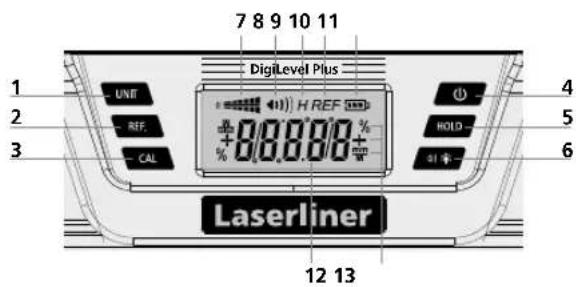

1 Nastavenie jednotky merania
2 Nastavit referenčnú hodnotu uhla
3 Kalibrácia
4 ZAP-/VYP-tlačidla
5 Funkcia Hold
6 Zvuková signalizácia / Podsvietenie displeja zap./vyp.
7 Smer sklonu
8 Zvuková signalizácia aktívna
9 HOLD: aktuálna hodnota merania sa zadrží
10 Referenčná hodnota uhla nastavená
11 Prevádzkový stav
12 Uhol sklonu
13 Meracie jednotky
14 Horizontálna vodováha
15 Vertikálna vodováha
16 Magnety
17 Meracia plocha
18 Priečinok na batérie (zadná strana)

1 Vloženie batérií

Otvorte priečinok na batérie a podľa inštalačných symbolov vložte batérie. Dbajte pritom na správnu polaritu.

Pred každým meraním sa uistite, že je deaktivovaná referenčná funkcia.

DigiLevel Plus môže neprerušovane merat uhly do 360°.

- Na displeji sa zobrazi uhol skonu (12). Ak sa sklony merajú nad hlavou, smer zobrazenia sa automaticky prispôsobí.

- Okrem toho sa momentálny smer sklonu zobrazuje symbolom (7).

Tlačidlom (1) sa meracia jednotka prepina medzi stupňami °, % a mm/m.

4 Kalibrácia

1. Meraciu plochu (17) prístroja umiestnite na rovnom a označenom podklade (viď obr. nižšie). Zapnite prístroj (4) a tlačidlo REF (2) držte stlačené, kým CAL 1 nezačne blikat. Krátko potom zaznie signál a objaví sa CAL 2.

1. Teraz otočte vodováhu horizontálne o 180° a položte ju presne na označenú plochu (obrátené meranie). Opát podržte tlačidlo REF (2) stlačené, kým CAL 2 nezačne blikať. Následný signál proces ukončí.

Prístroj je kalibrovaný správne, keď sa v oboch polohách (0° a 180°) zobrazia rovnaké namerané hodnoty.

5 Zmena referenčnej hodnoty uhla

Tlačidlom (2) môžete preniest sklony. Prístroj priložte do požadovaného uhla a stlačte tlačidlo (2). Následne sa zobrazenie zmení na „0,0 °“, na displeji zabliká „REF“ a požadovaný referenčný uhol je nastavený. Teraz je možné preniest sklon na iné objekty. Novým stlačením tlačidla (2) sa deaktivuje referenčná hodnota uhla.

Vypnutím prístroja sa referenčná hodnota uhla nedeaktivuje.

6 °C/°F/nameraná hodnota

Ak chcete zachovať aktuálnu nameranú hodnotu na displeji, stlačte tlačidlo pre zadržanie (5).

8 Akustická signalizácia

Tlačidlom (6) sa zapína/vypína vysielač signálov. Ak je uhol sklonu 0°, 45°, 90° alebo posledná uložená hodnota, spustí sa zvuková signalizácia.

Ak pracujete so zmenenou referenčnou hodnotou uhla, vysielač signálov sa aktivuje pri tejto novej referenčnej hodnote (indikácia 0°, 45°, 90°).

9 Podsvietenie displeja

Dlhým stlačením tlačidla (6) zapnete alebo vypnete podsvietenie displeja.

Funkcia AUTO-OFF

Merací prístroj sa po 3 minútach nečinnosti automaticky vypne, aby sa šetrili batérie.

Vyčistite všetky súčasti mierne navlhčenou handrou a vyhnite sa použitiu čistiacich, abrazivnych prostriedkov a rozpúštadiel. Pred dlhším uskladnením vyberte von batériu/batérie. Prístroj skladujte na čistom, suchom mieste.

Nebezpečenstvo v dôsledku silných magnetických polí

Silné magnetické polia môžu mať škodlivé účinky na osoby s aktivnymi telesnými pomôckami (napr. kardiostimulátor) a na elektromechanické pristroje (napr. magnetické karty, mechanické hodiny, jemnú mechaniku, pevné disky).

Vzhľadom na pôsobenie silných magnetických polí na osoby treba zohľadnit príslušné národné ustanovenia a predpisy, ako napr. v Spolkovej republike Nemecko odborový predpis BGV B11 §14 „Elektromagnetické polia“.

Aby ste zabránili rušivému vplyvu, držte magnety vždy vo vzdialenosti minimálne 30 cm od príslušného ohrozeného implantátu a prístrojov.

Technické údaje

Presnost elektronického merania	± 0,1^ pri 0^ ... 1^ ± 0,1^ pri 89^ ... 90^ ± 0,2^ pri 1^ ... 89^
Presnost indikácie	1 desatinné miesta
Presnost vodováhy	± 1 mm/m
Pracovné podmienky	0 ... 50^ , 80%rH , bez kondenzácie,pracovná výška max. 2000 m nadmorom (m n. m.)
Podmienky skladovania -20 ... 70^ , 80%rH , bez kondenzácie
Napájanie prúdom 2 x 1,5V (typ AAA/LR03)
Rozmery ( x V x H)25	240 x 66 x 30 mm
Rozmery ( x V x H)40	400 x 66 x 30 mm
Rozmery ( x V x H)60 600 x 66 x 30 mm
Hmotnosť (vrátane batérií)25 315 g
Hmotnosť (vrátane batérií)40	495 g
Hmotnosť (vrátane batérií)60	675 g

Technické zmeny vyhradené. Rev18W21

Ustanovenie EÚ a likvidácia

Prístroj splňa všetky potrebné normy pre volný pohyb tovaru v rámci EÚ.

Tento výrobok je elektrické zariadenie a musi byt separátne zhromaždovaný a likvidovaný v súlade s európskou smernicou o odpade z elektrických a elektronických zariadení.

Đalšie pokyny k bezpečnosti a doplnkové pokyny nájdete na: http://laserliner.com/info?an=diglevpl
