Toiminta / Käyttö

Digitaalinen elektroninen vesivaaka

• Pysty- ja vaakakallistuksen näyttö
• Kallistuksen muistiintallentamistoiminto mahdollistaa kulmien helpon siirron.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.

Turvallisuusohjeet

Sähkömagneettinen säteily

- Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.

- Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa nihin häiriöitä.

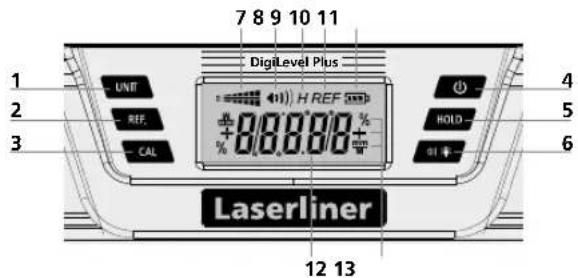

7 8 9 10 11 DigiLevel Plus UNIT REF. CAL H REF + - % 88888 - - 4 5 6 Laserliner 12 13

14 16 17 17 Leseriner 18 15 16

1 Yksikön vaihtaminen
2 Kulman suuruuden vertailuarvon asetus
3 Kalibrointi
4 ON/OFF-näppäin
5 Hold-toiminto
6 Merkkiääni / taustavalo on/off
7 Kallistussuunnan näyttö
8 Merkkiääni aktiivisena
9 HOLD: Nykyisen mittausarvon pito
10 Kulman suuruuden vertailuarvo on asetettu
11 Pariston varaustilan merkkivalo
12 Kallistuskulman näyttö
13 Yksiköt
14 Vaakalibelli
15 Pystylibelli
16 Magneetit
17 Mittauspinta
18 Paristolokero (Takasivu)

1 Paristojen asettaminen

Avaa paristolokero ja aseta paristot sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

2 Käynnistys ja mittaus

Tarkista ennen jokaista mittausta, että vertailutoiminto ei ole aktivoituna.

DigiLevel Plus voi mitata kulmia yhtäjaksoisesti 360°:een asti.

- Käynnistä laite näppäimellä (4).

- Kallistuskulma näkyy näytöllä (12). Jos kaltevuksia mitataan lakiasennossa, merkinnän suunta muuttuu samalla automaattisesti.

- Lisäksi symboli (7) osoittaa parhaillaan voimassaolevan kaltevuussuunnan.

3 Mittayksikön valinta

Painikkeella (1) voidaan näytöllä näkyväksi mittayksiköksi valita ° aste, % ja mm/m.

4 Kalibrointi

1. Aseta laitteen mittauspinta (17) tasaiselle alustalle ja tee merkinnät (katso alla olevaa kuvaa). Kytke laitteeseen virta (4). Paina REF-painiketta (2), kunnes näkyy vilkkuva CAL 1. Pian sen jälkeen kuuluu merkkiaäni. Näkyy CAL 2.

1. Käännä nyt vesivaaka 180° vaakasuunnassa ja aseta se uudelleen tarkasti merkkien väliin (vaihtomittaus). Paina uudelleen REF-painiketta (2), kunnes CAL 2 vilkkuu. Tämän jälkeen kuuluva merkkiääni ilmoittaa toiminnon päättyneen.

Laite on oikein kalibroitu, jos se antaa k ummassakin asennossa (0° ja 180°) samat lukemat.

5 Kulman suuruuden vertailuarvon muuttaminen

Kaltevuusarvoja voidaan siirtää painikkeella (2). Aseta sitä varten laite haluamaasi kaltevuuteen ja paina painiketta (2). Näyttöön vaihtuu lukemaksi 0,0° ja REF vilkkuu. Vertailukulma on asetettu halutun suuruiseksi. Kaltevuus voidaan nyt siirtää muihin kohteisiin.

Kulman suuruuden vertailuarvon aktivointi poistetaan painamalla uudelleen näppäintä (2).

Kulman suuruuden vertailuarvon aktivointi ei poistu laite pois päältä kytkettaessä.

6 °C / °F / mittausarvo

Kun napautat CAL-näppäintä (3), näytetään ympäristölämpötila °C ja °F -yksikköinä. Näppäintä uudestaan painamalla vaihdetaan takaisin mittausarvon näyttöön.

7 HOLD

Pidä nykyinen mittausarvo näytössä painamalla Hold-näppäintä (5).

8 Merkkiääni

Äänimerkki kytketään päälle / pois painikkeella (6). Kallistuskulman ollessa 0°, 45°, 90° tai sama kuin viimeksi asetettu arvo, kuuluu äänimerkki.

Muutettua vertailuarvoa käytettäessä äänimerkki aktivoituu vastaavasti (0°, 45°, 90° näyttö).

Laserliner

9 Taustavalo

Taustavalo kytketään päälle/pois näppäintä 6 pitkään painamalla.

Automaattinen virrankatkaisu

Paristojen säästämiseksi mittari kytkeytyy automaattisesti pois päältä, kun sitä ei ole käytetty 3 minuuttia.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Voimakas magneettikenttä aiheuttaa vaaran

Voimakkaat magneettikentät saattavat vahingoittaa apulaitteita (esim. sydämentahdistinta) käyttäviä henkilöitä ja sähkölaitteita (esim. magneettikortti, mekaaninen kello, hienomekaaninen laite, kiintolevy).

Noudata maakohtaisia turvallisuusohjeita, jotka koskevat voimakkaiden sähkömagneettisten kenttien ihmisille aiheuttamien vaarojen välttämistä.

Saksassa tämä on BGV B11 §14 „Elektromagnetische Felder“ (Sähkömagneettiset kentät). Häiriöiden välttämiseksi pidä magneetti vähintään 30 cm päässä implantista tai muusta häiriöherkästä laitteesta.

Tekniset tiedot

Elektronisen mittauksen tarkkuus	± 0,1° kulmissa 0° ... 1° ± 0,1° kulmissa 89° ... 90° ± 0,2° kulmissa 1° ... 89°
Näytön tarkkuus	1 desimaalipaikka
Libellien tarkkuus	± 1 mm/m
Käyttöympäristö	0 ... 50°C, 80%rH, ei kondensoituva, Asennuskorkeus maks. 2000 m merenpinnasta
Varastointiolosuhteet	-20 ... 70°C, 80%rH, ei kondensoituva
Virransyöttö	2 x 1,5V (tyyppi AAA/LR03)
Mitat (L x K x S) 25 240 x 66 x 30 mm
Mitat (L x K x S) 40	400 x 66 x 30 mm
Mitat (L x K x S) 60	600 x 66 x 30 mm
Paino (sis. paristot) 25 315 g
Paino (sis. paristot) 40 495 g
Paino (sis. paristot) 60	675 g

Tekniset muutokset mahdollisia. Rev18W21
