NÁVOD K OBSLUZE DigiLevel Plus 60 Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukci. Tato dokumentace se musí uschovat a v případě předání zařízení třeti osobě předat zároveň se zařízením.

Funkce / použití

Digitálna elektronická vodováha

– Horizontální a vertikální ukazovatel úhlu
– Pamät sklonu umožňuje jednoduchý prenos uhlov.

Všeobecné bezpečnostní pokyny

• Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
• Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi.
  – Přístroj se nesmí konstrukčně měnit.

- Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím.

- Pokud selže jedna nebo více funkci nebo je príliš slabé nabití baterie, nesmi se již prístroj používat.

Bezpečnostní pokyny

Zacházení s elektromagnetickým zářením

• Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu podle směrnice EMC 2014/30/EU.
  – Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.

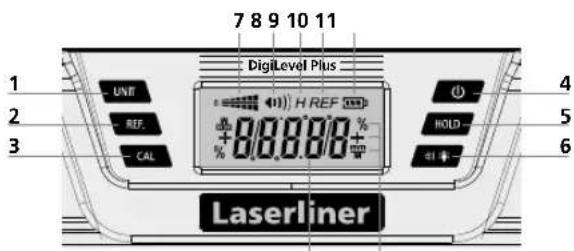

7 8 9 10 11 DigiLevel Plus UNIT REF CAL H REF +88.888% 4 5 6 Laserliner

12 13

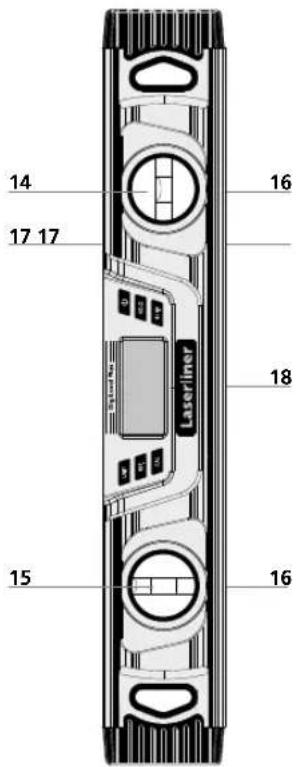

14 16 17 17 18 15 16

1 Přepínání jednotky měření
2 Nastavení referenční hodnoty úhlu
3 Kalibrace
4 Tlačítko ZAP/VYP
5 Funkce Hold (přidržení)
6 Vysílač akustického signálu / osvětlení pozadí zap/vyp
7 Zobrazení směru sklonu
8 Vysílač akustického signálu aktivní
9 HOLD: aktuální změřená hodnota zůstane zobrazena
10 Hodnota referenčního úhlu nastavena
11 Indikace stavu baterií
12 Zobrazení úhlu sklonu
13 Jednotky měření
14 Horizontální libela
15 Vertikální libela
16 Magnesy
17 Měřicí plocha
18 Bateriový kryt (Zadní strana)

Laserliner

1 Vkládání baterií

Otevřete přihrádku na baterie a podle symbolů pro instalování vložte baterie. Dbejte přitom na správnou polaritu.

Před každým měřením dávejte pozor, aby byla deaktivovaná referenční funkce.

DigiLevel Plus může měřit kontinuálně úhly do 360°.

– Zapněte přístroj tlačítkem (4).

- Na displeji (12) se zobrazi úhel sklonu. Pokud je měřen sklon nahoře nad hlavou, směr displeje se automaticky přizpůsobí.

- Symbol (7) navíc indikuje okamžitý směr sklonu.

3 Volba měrné jednotky

Tlačítkem (1) se přepíná měrná jednotka mezi indikací ve stupních °, % a mm/m.

4 Kalibrace

1. Položte přístroj měřicí plochou (17) na rovný a označený podklad (viz obr. níže). Zapněte přístroj (4) a tlačitko REF (2) přidržte tak dlouho stlačené, až začne blikat CAL 1. Krátce poté zazní signální tón a zobrazí se CAL 2.

1. Nyní vodováhu horizontálně otočte o 180° a položte přesně na označenou plochu (měření s otočením). Opět stiskněte tlačitko REF (2) a přidržte jej stlačené, než začne blikat CAL 2. Postup je ukončen následným signálním tónem.

Přístroj je kalibrován správně, pokud v obou polohách (0° a 180°) zobrazuje stejné naměřené hodnoty.

5 Změna referenční hodnoty úhlu

Tlačítkem (2) je možné přenášet sklon. Přístroj přiložime na požadovaný sklon a stiskneme tlačítko (2). Na displeji se potom zobrazi „0,0°“, začne blikat „REF“ a požadovaný referenční úhel je nastaven. Nyní lze tento sklon přenést na jiné předměty. Opakovaným stisknutím tlačítka (2) se hodnota referenčního úhlu deaktivuje.

Vypnutím přístroje se hodnota referenčního úhlu nedeaktivuje.

6 Měřená hodnota °C / °F

Krátkým stisknutím tlačítka CAL (3) se okolní teplota zobrazí v °C a °F. Opakované stisknuti přepne zpět na měřenou hodnotu.

7 HOLD

Pro přidržení aktuální měřené hodnoty na displeji stiskněte tlačitko Hold (5).

8 Akustická signalizace

Tlačítkem (6) se zapíná a vypíná signalizační hlásič. Když je úhel sklonu na 0°, 45°, 90° nebo na poslední hodnotě uložené v paměti, je to akusticky signalizováno.

Když pracujete se změněnou referenční hodnotou úhlu, signalizační hlásič se aktivuje na tuto novou referenční hodnotu (indikace 0°, 45°, 90°).

9 Osvětlení pozadí

Osvětlení pozadí se zapíná / vypíná dlouhým stisknutím tlačítka (6).

Funkce Auto OFF

Měřicí přístroj se po 3 minutách nečinnosti automaticky vypne, aby se šetřily baterie.

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Před delším skladováním vyjměte baterii/baterie.

Skladujte přístroj na čistém, suchém místě.

Ohrožení silnými magnetickými poli

Silná magnetická pole mohou mit škodlivý vliv na osoby s aktivními zdravotními pomůckami (např. kardiostimulátorem) a na elektromechanické přístroje (např. magnetické karty, mechanické hodiny, jemnou mechaniku, pevné disky).

Ohledně vlivu silných magnetických polí na osoby je nutné zohlednit příslušná národní ustanovení a předpisy, ve Spolkové republice Německo je to například profesní předpis BGV B11 §14 „Elektromagnetická pole“.

Aby se zabránilo rušivým vlivům, udržujte vždy mezi magnety a ohroženými implantáty a přístroji odstup minimálně 30 cm.

Technické údaje

Elektronická přesnost Měření	± 0,1^ mezi 0^ ... 1^ ± 0,1^ mezi 89^ ... 90^ ± 0,2^ mezi 1^ ... 89^
Přesnost ukazatelů	1 desetinné místo
Přesnost libely ± 1 mm/m
Pracovní podmínky	0 ... 50^ , 80%rH , nekondenzující,Pracovní výška max. 2000 m n.m(normální nulový bod)
Skladovací podmínky -20 ... 70^ , 80%rH , nekondenzující
Napájecí zdroj	2 × 1,5V (typ AAA/LR03)
Rozměry ( × v × hl ) 25	240 x 66 x 30 mm
Rozměry ( × v × hl ) 40 400 x 66 x 30 mm
Rozměry ( × v × hl ) 60 600 x 66 x 30 mm
Hmotnost (včetně baterie) 25	315 g
Hmotnost (včetně baterie) 40	495 g
Hmotnost (včetně baterie) 60	675 g

Technické změny vyhrazeny. Rev18W21

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboži v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na:

http://laserliner.com/info?an=diglevpl
