Typ produktu	Kompaktní laserový dálkoměr
Značka	Laserliner
Model	DistanceMaster Home
Rozsah měření (interiér)	0,2 m - 25 m
Typická přesnost	± 3 mm / 10 m
Třída laseru	2
Výkon laseru	< 1 mW
Vlnová délka laseru	650 nm
Napájení	2 baterie AAA 1,5 V
Rozměry (D x V x H)	48 x 112 x 24 mm
Hmotnost (včetně baterií)	106 g
Automatické vypnutí	Laser: 28 s, Přístroj: 3 min
Pracovní teplota	-10 °C až 40 °C
Skladovací teplota	-20 °C až 70 °C
Měřicí funkce	Délka, plocha, objem, sčítání/odčítání, Pythagoras 1 a 2, kontinuální měření min./max., referenční měření
Jednotky měření	m, ft, inch, _' _"
Displej	LCD displej s podsvícením, sloupcový graf pro kvalitu signálu
Paměť	Ano (zobrazení posledních hodnot)
Údržba a čištění	Čistěte měkkým suchým hadříkem. Nedovolte, aby se do přístroje dostala voda.
Bezpečnost	Nedívejte se do laserového paprsku. Uchovávejte mimo dosah dětí. Nemiřte na osoby.
Chybové kódy	Err101: vyměňte baterie; Err104: chyba výpočtu; Err152: teplota >40°C; Err154: teplota <0°C; Err155: příliš slabý signál; Err156: příliš silný signál; Err157: chybné měření / příliš světlé pozadí; Err160: příliš rychlý pohyb.
Reference	080.949A
Obsah balení	Přístroj, baterie, návod k použití, záruční list

Často kladené otázky - DistanceMaster Home Laserliner

Jak vyměnit baterie v DistanceMaster Home?

Otevřete přihrádku na baterie na zadní straně přístroje. Vložte dvě baterie AAA 1,5 V v souladu s vyznačenou polaritou. Zavřete kryt. Pokud displej zobrazí Err101, je třeba baterie vyměnit.

Co dělat, když přístroj nezobrazuje žádné měření?

Zkontrolujte, zda jsou baterie správně vloženy a dostatečně nabité. Ujistěte se, že cílová plocha je dostatečně odrazivá (hladká a světlá). Vyhněte se měření přes sklo nebo na přímém slunci. Pokud problém přetrvává, nahlédněte do chybových kódů.

Jak změnit jednotku měření (metr, stopa, palec)?

Krátce stiskněte tlačítko osvětlení/jednotka (symbol slunce) pro přepnutí z m na ft, inch nebo _' _". Při každém stisknutí se jednotka změní.

Jak měřit plochu pomocí DistanceMaster Home?

Zapněte přístroj, poté několikrát stiskněte tlačítko funkce, dokud se nezobrazí symbol plochy (čtverec). Namiřte laser na první stranu a stiskněte DIST pro měření délky. Poté namiřte na druhou stranu a znovu stiskněte DIST. Displej zobrazí vypočítanou plochu.

Jak používat funkci Pythagoras?

Vyberte režim Pythagoras 1 nebo 2 stisknutím tlačítka funkce. Pro Pythagoras 1 změřte dvě vzdálenosti (přeponu a stranu); přístroj vypočítá výšku. Pro Pythagoras 2 změřte tři vzdálenosti (s automatickou funkcí min./max. pro druhé měření). Postupujte podle schémat v návodu.

Co znamenají chybové kódy Err152 a Err154?

Err152 znamená příliš vysokou okolní teplotu (>40°C). Nechte přístroj vychladnout. Err154 znamená příliš nízkou teplotu (<0°C). Přibližujte přístroj postupně. V obou případech může být měření narušeno.

Jak čistit laserový dálkoměr?

K otření pouzdra a laserového okénka použijte měkký suchý hadřík. Nepoužívejte chemické nebo abrazivní prostředky. Dbejte na to, aby se do přístroje nedostala voda.

Lze DistanceMaster Home používat venku?

Venkovní použití je omezené. Vyhněte se silnému slunečnímu záření, dešti, mlze nebo sněhu, které mohou zkreslit měření. Dosah a přesnost jsou venku sníženy.

Jak provést kontinuální měření (min./max.)?

Podržte tlačítko měření stisknuté po dobu 3 sekund, poté uvolněte. Přístroj zahájí kontinuální měření. Posouvejte laser podél měřené oblasti; displej zobrazí maximální (max), minimální (min) a aktuální hodnotu. Stisknutím DIST ukončíte.

Co dělat, když se přístroj nezapne?

Zkontrolujte, zda jsou baterie vloženy se správnou polaritou a nejsou vybité. V případě potřeby je vyměňte. Pokud se přístroj stále nezapne, kontaktujte zákaznický servis.

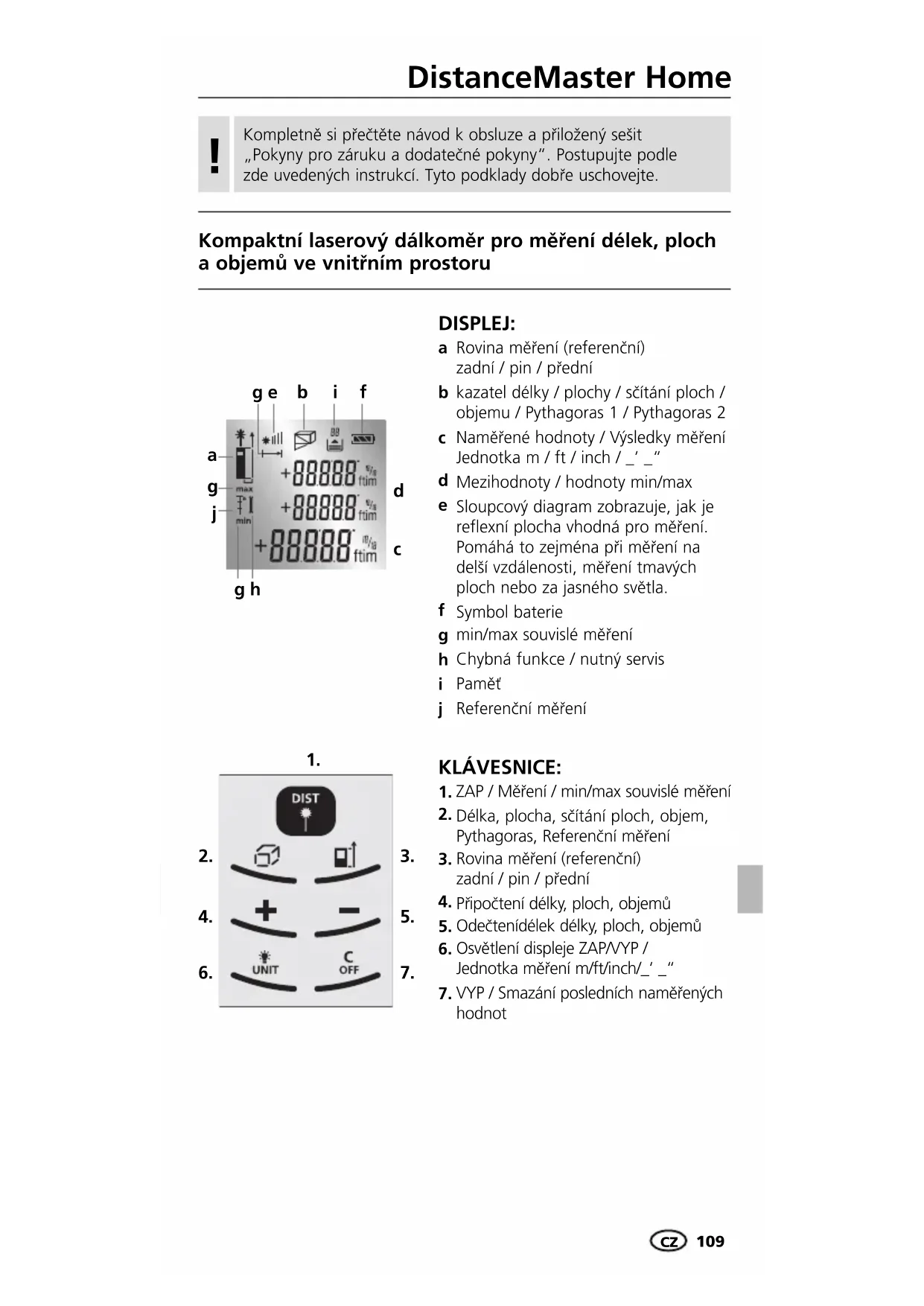

NÁVOD K OBSLUZE DistanceMaster Home Laserliner

Kompletně si přečtěte návod k obsluze a přiložený sešit „Pokyny pro záruku a dodatečné pokyny“. Postupujte podle zde uvedených instrukcí. Tyto podklady dobře uschovejte.

Kompaktní laserový dálkoměr pro měření délek, ploch a objemů ve vnitřním prostoru

g e b i f a g max j min +88000 ftim +88000 ftim +88000 ftim d c

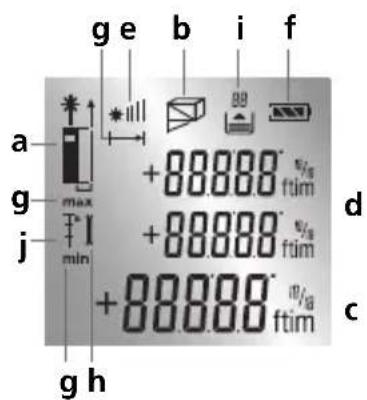

DISPLEJ:

a Rovina měření (referenční) zadní / pin / přední
b kazatel délky / plochy / sčítání ploch / objemu / Pythagoras 1 / Pythagoras 2
c Naměřené hodnoty / Výsledky měření Jednotka m / ft / inch / _' _"
d Mezihodnoty / hodnoty min/max
e Sloupcový diagram zobrazuje, jak je reflexní plocha vhodná pro měření. Pomáhá to zejména při měření na delší vzdálenosti, měření tmavých ploch nebo za jasného světla.
f Symbol baterie
g min/max souvislé měření
h Chybná funkce / nutný servis
i Pamět
j Referenční měření

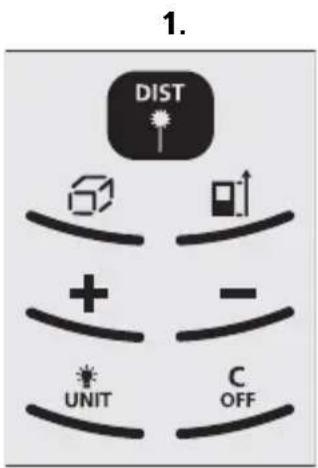

2.

1. ZAP / Měření / min/max souvislé měření
2. Délka, plocha, sčítání ploch, objem, Pythagoras, Referenční měření
3. Rovina měření (referenční) zadní / pin / přední
4. Připočtení délky, ploch, objemů
5. Odečtenídélek délky, ploch, objemů
6. Osvětlení displeje ZAP/VYP / Jednotka měření m/ft/inch/_' _"
7. VYP / Smazání posledních naměřených hodnot

Laserové záření! Nedívejte se do paprsku! Laser třídy 2 < 1 mW · 650 nm EN 60825-1:2007-10

Nedívejte se přímo do paprsku! Laser se nesmí dostat do rukou dětem! Nesměrujte zařízení zbytečně na osoby.

Zapnutí, měření a vypnutí:

Přepínání jednotek měření: m / ft / inch / _' _"

Smazání poslední naměřené hodnoty:

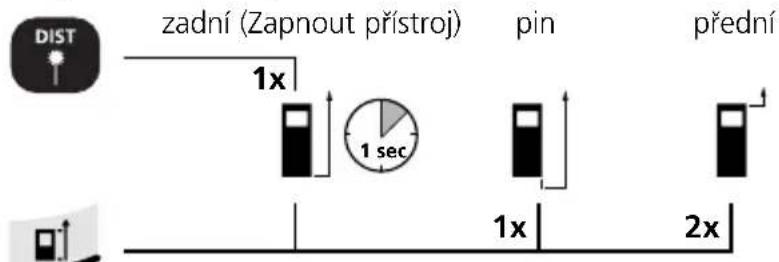

Přepínání roviny měření (reference):

zadní (Zapnout přístroj) pin přední 1x 1 sec 1x 2x

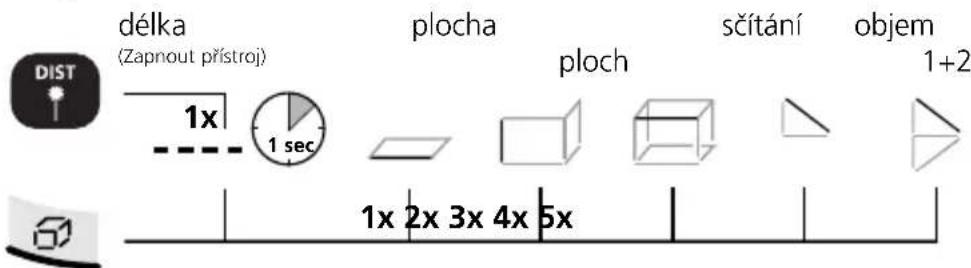

Přepínání měřicích funkcí:

délka (Zapnout přístroj) plocha ploch sčítání objem 1+2 1x 1 sec 1x 2x 3x 4x 5x

DistanceMaster Home

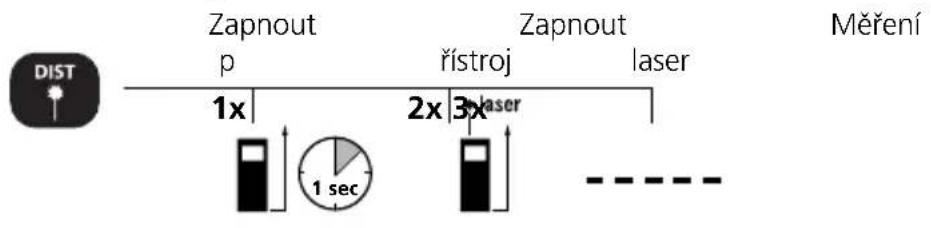

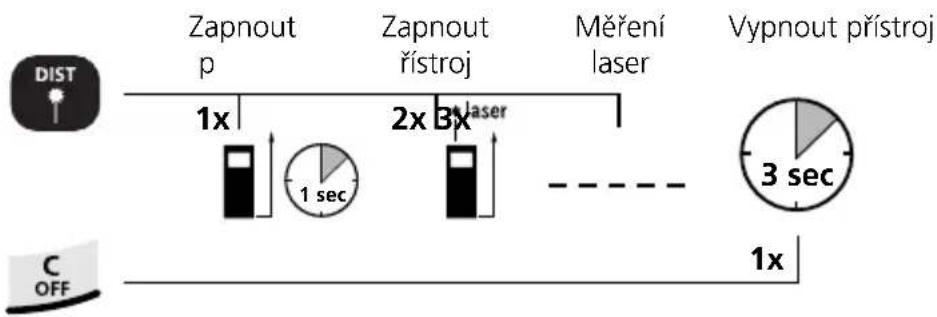

Měření délky:

DIST Zapnout p 1x 1 sec Zapnout řístroj laser Měření 2x | 3x laser ----

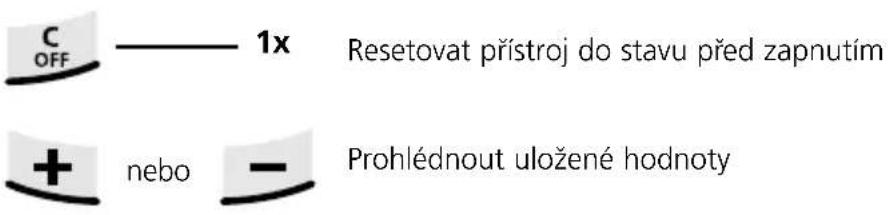

Funkce paměti:

C OFF ——— 1x Resetovat přístroj do stavu před zapnutím + nebo — Prohlédnout uložené hodnoty

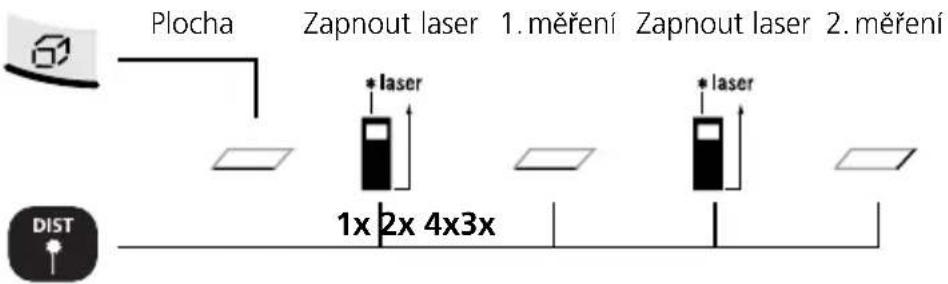

Měření plochy:

Plocha Zapnout laser 1. měření Zapnout laser 2. měření * laser 1x 2x 4x3x * laser DIST

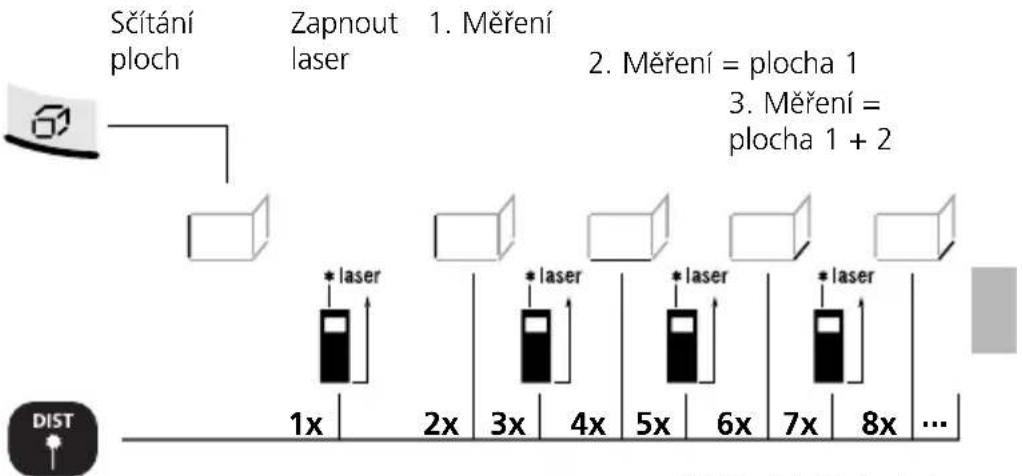

Sčítání ploch:

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#ffc,stroke:#333
    style F fill:#fcc,stroke:#333
    style G fill:#fcc,stroke:#333
    style H fill:#fcc,stroke:#333
    style I fill:#fcc,stroke:#333
    style J fill:#fcc,stroke:#333
    style K fill:#fcc,stroke:#333
    style L fill:#fcc,stroke:#333
    style M fill:#fcc,stroke:#333

    note1["1. Měření"]
    note2["2. Měření = plocha 1"]
    note3["3. Měření = plocha 1 + 2"]

Přičítání dalších ploch: laser zap / ... měření = plocha 1 + plocha 2 + plocha 3 + ...

!

Zde se přičitají souvislé stěnové plochy. Při sčítání ploch se od 3. měření musí měřit již jen délka. Za rozměr výšky se použijte vždy hodnota z 1. měření.

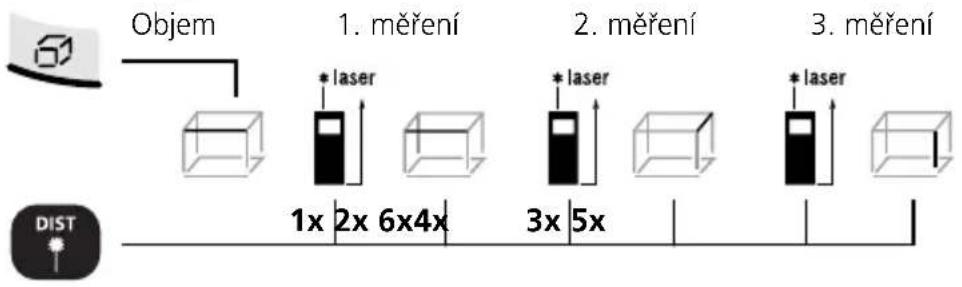

Měření objemu:

Objem 1. měření 2. měření 3. měření * laser * laser * laser 1x 2x 6x4x 3x 5x DIST

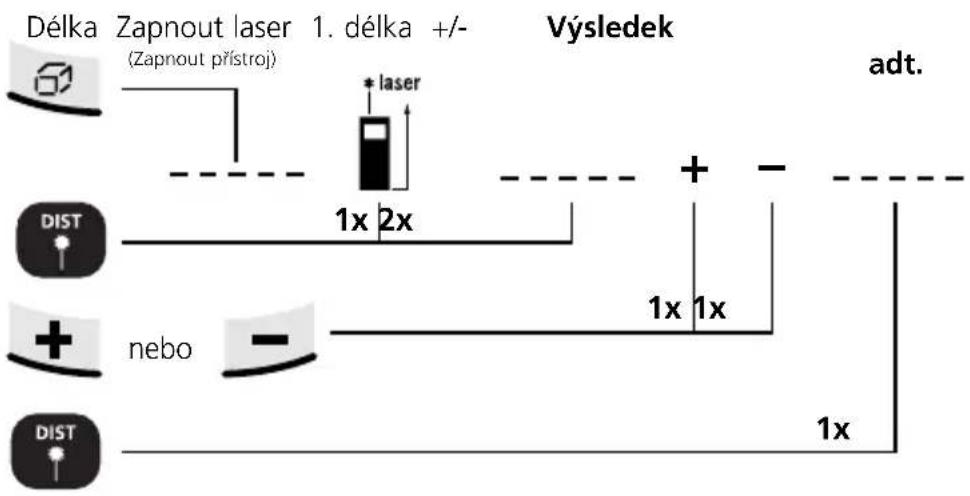

Přičítání a odečítání délek:


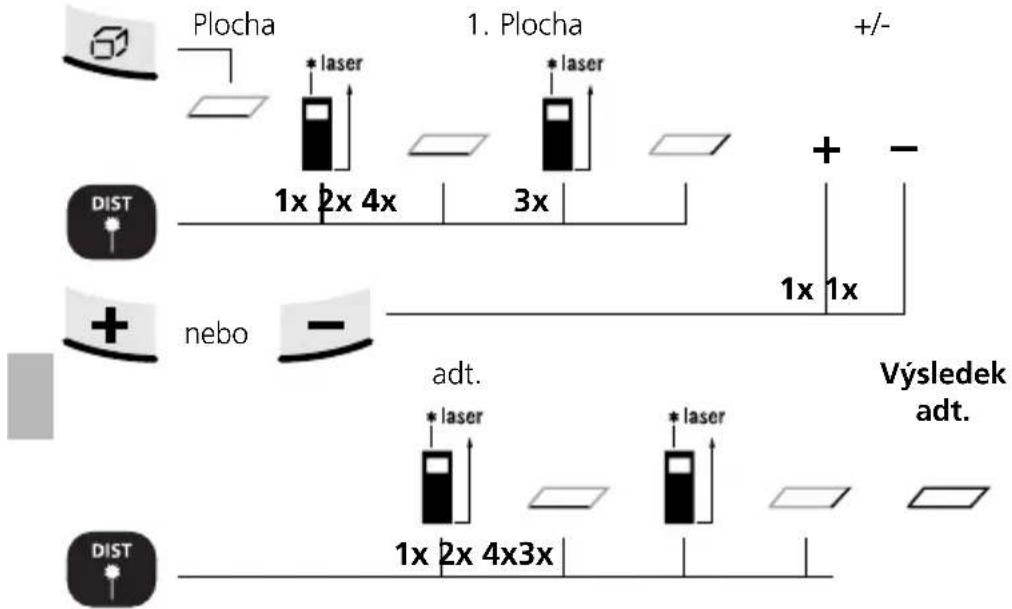

Výpočet plochy:

DistanceMaster Home

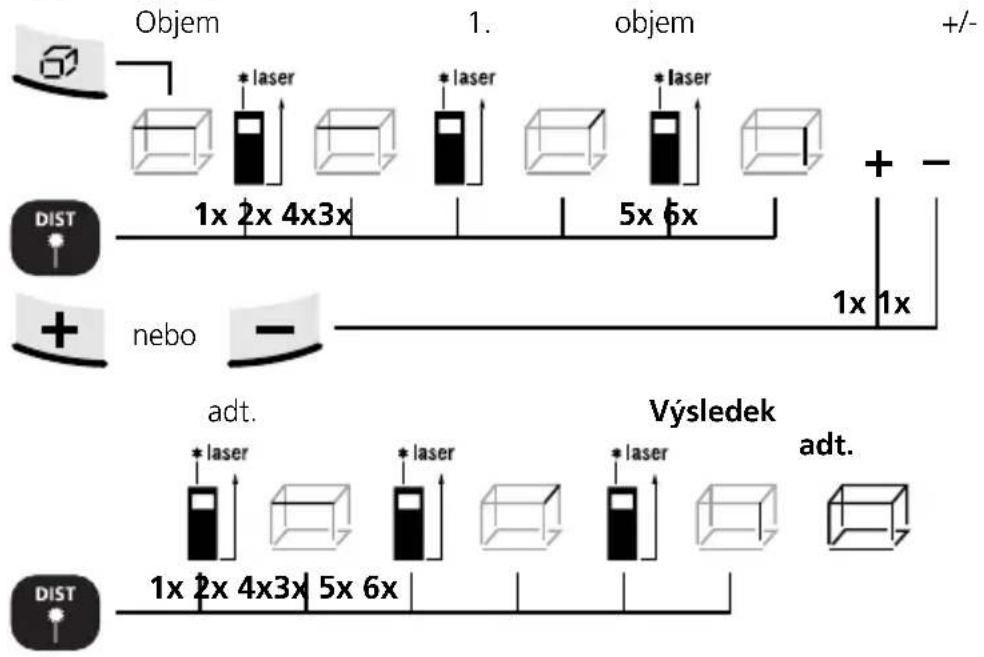

Výpočet objemu:


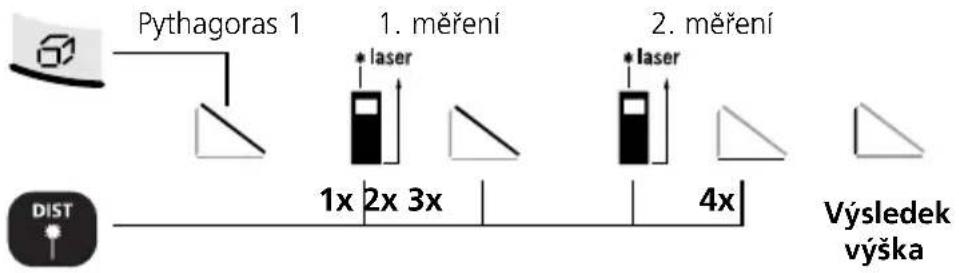

Funkce Pythagoras 1:

Pythagoras 1 1. měření * laser 2. měření 1x 2x 3x * laser 4x Výsledek výška DIST

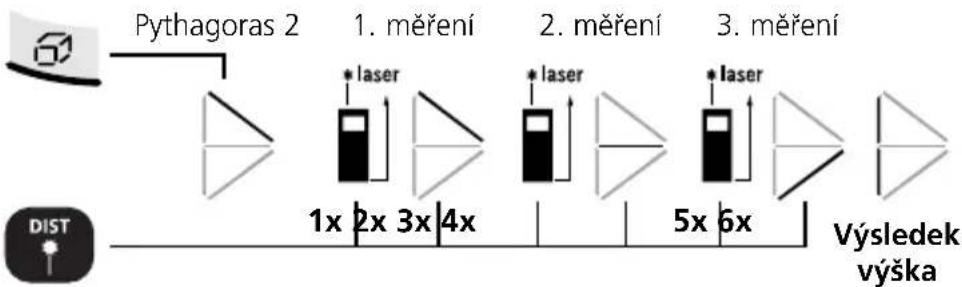

Funkce Pythagoras 2:

1. měření se provede s automatickou funkcí min/max.

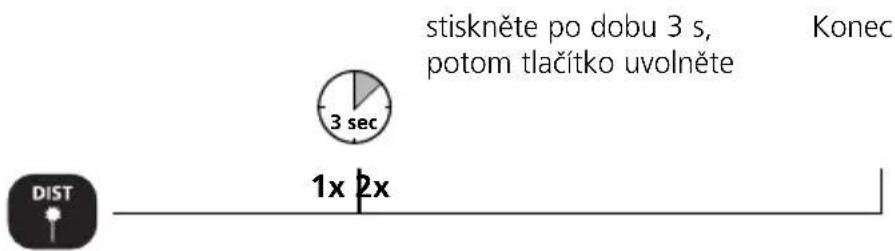

min/max souvislé měření:

stiskněte po dobu 3 s, potom tlačítko uvolněte Konec 3 sec 1x 2x DIST

LC displej zobrazí největší hodnotu (max), nejmenší hodnotu (min) a aktuální hodnotu.

Referenční měření:

Referenční délka

Nastavení referenční délky

1a. Volba desetinného 1b. Nastavení 2. Určení referenční

místa

čísla

hodnoty

1x

referenční 90°

1. Pohybujte laserem tam a zpět.

2. Rychlé pípání: Hodnota měření je v rozmezí referenční hodnoty ± 1 mm.

Pomalé pípání: Referenční hodnota ještě nedosažena.

DIST Konec 1x

Důležitá upozornění

- Laser zobrazí měřený bod, po který je měření prováděno. Do laserového paprsku nesmí zasahovat žádné předměty.

- Přístroj při měření kompenzuje rozdílné pokojové teploty. Berte proto ohled na to, že při změně místa je při velkých teplotních rozdílech potřebná krátká doba pro přizpůsobení.

- Ve volném prostranství lze přístroj použít jen omezeně a nelze ho použít, když silně svítí slunce.

- Při měření na volném prostranství může déšť, mlha, sníh ovlivnit resp. zkreslit výsledky měření.

- V nepříznivých podmínkách (jako jsou např. povrchy špatně odrážející světlo) může být max. odchylka větší než 3 mm.

- Koberce, čalounění nebo závěsy neodrážejí laser optimálně. Použijte hladké povrchy.

- Při měření skrz sklo (okenní tabulky) může dojít ke zkreslení výsledků měření

- Funkce úsporného režimu přístroj automaticky vypíná.

- Čištění měkkým hadříkem. Do krytu přístroje nesmí proniknout voda.

Technické parametry (Technické změny vyhrazeny)

Rozsah měření (v interiéru) 0,2 m	- 25 m
Přesnost (typicky)* ± 3 mm / 10 m
Třída laseru 2 < 1 mW
Vlnová délka laserového paprsku	650 nm
Napájení 2 x AAA 1,5 V
Rozměry (š x v x hl) 48 x 112 x 24 mm
Hmotnost (včetně baterie) 106 g
Automatické vypnutí 28 sek laser / 3 min přístroj
Pracovní teplota -10°C – 40°C
Teplota při skladování -20°C – 70°C
Číslo výrobku 080.949A

* do vzdálenosti měření 10 m při dobře odrážejícím cílovém povrchu a při pokojové teplotě. U slabě odrážejících cílových povrchů se odchylka měření může zvýšit o ± 0,2 mm/m.

Kód poruchy:

Err152: Příliš vysoká teplota: > 40°C

Err154: Příliš nízká teplota: < 0°C

Err155: Přijatý signál příliš slabý

Err156: Přijatý signál příliš silný

Err157: Chybné měření nebo příliš světlé pozadí

Err160: Příliš rychlý pohyb měřicího přístroje

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na: www.laserliner.com/info

!
