Produkttyp	Kompakt laseravståndsmätare
Varumärke	Laserliner
Modell	DistanceMaster Home
Mätområde (inomhus)	0,2 m - 25 m
Typisk noggrannhet	± 3 mm / 10 m
Laserklass	2
Lasereffekt	< 1 mW
Laservåglängd	650 nm
Strömförsörjning	2 st AAA-batterier 1,5 V
Mått (L x H x D)	48 x 112 x 24 mm
Vikt (med batterier)	106 g
Automatiskt avstängning	Laser: 28 s, Apparat: 3 min
Arbetstemperatur	-10 °C till 40 °C
Förvaringstemperatur	-20 °C till 70 °C
Mätfunktioner	Längd, area, volym, addition/subtraktion, Pythagoras 1 och 2, kontinuerlig mätning min./max., referensmätning
Måttenheter	m, ft, inch, _' _"
Skärm	LCD-display med bakgrundsbelysning, stapeldiagram för signalstyrka
Minne	Ja (visning av senaste värden)
Underhåll och rengöring	Rengör med en mjuk, torr duk. Låt inte vatten tränga in i höljet.
Säkerhet	Titta inte in i laserstrålen. Håll utom räckhåll för barn. Rikta inte mot människor.
Felkoder	Err101: batterier måste bytas; Err104: beräkningsfel; Err152: temperatur >40°C; Err154: temperatur <0°C; Err155: signal för svag; Err156: signal för stark; Err157: felaktig mätning / bakgrund för ljus; Err160: rörelse för snabb.
Referensnummer	080.949A
Förpackningens innehåll	Apparat, batterier, bruksanvisning, garantihäfte

Vanliga frågor - DistanceMaster Home Laserliner

Hur byter man batterierna i DistanceMaster Home?

Öppna batterifacket på baksidan av apparaten. Sätt i två AAA-batterier på 1,5 V och observera polariteten. Stäng locket. Om skärmen visar Err101 måste batterierna bytas.

Vad gör jag om apparaten inte visar någon mätning?

Kontrollera att batterierna är korrekt installerade och tillräckligt laddade. Kontrollera att målytan är tillräckligt reflekterande (slät och ljus). Undvik mätningar genom glas eller i starkt solljus. Om problemet kvarstår, se felkoderna.

Hur ändrar man måttenhet (meter, fot, tum)?

Tryck kort på knappen för belysning/enhet (solsymbol) för att växla mellan m, ft, inch eller _' _". Enheten ändras vid varje tryck.

Hur mäter man en area med DistanceMaster Home?

Slå på apparaten och tryck flera gånger på funktionsknappen tills areans symbol (fyrkant) visas. Rikta lasern mot den första sidan och tryck på DIST för att mäta längden. Rikta sedan mot den andra sidan och tryck på DIST igen. Skärmen visar den beräknade arean.

Hur använder man Pythagoras-funktionen?

Välj Pythagoras 1 eller 2 genom att trycka på funktionsknappen. För Pythagoras 1, mät två avstånd (hypotenusa och en sida); apparaten beräknar höjden. För Pythagoras 2, mät tre avstånd (med automatisk min./max.-funktion för den andra mätningen). Följ scheman i bruksanvisningen.

Vad betyder felkoderna Err152 och Err154?

Err152 innebär att omgivningstemperaturen är för hög (>40°C). Låt apparaten svalna. Err154 innebär att temperaturen är för låg (<0°C). Värm apparaten gradvis. I båda fallen kan mätningen störas.

Hur rengör man laseravståndsmätaren?

Använd en mjuk, torr duk för att torka av höljet och laserfönstret. Använd inte kemikalier eller slipande medel. Se till att inget vatten kommer in i apparaten.

Kan DistanceMaster Home användas utomhus?

Utomhusanvändning är begränsad. Undvik starkt solljus, regn, dimma eller snö som kan påverka mätningarna. Räckvidd och noggrannhet minskar utomhus.

Hur gör man en kontinuerlig mätning (min./max.)?

Håll mätknappen intryckt i 3 sekunder och släpp. Apparaten börjar en kontinuerlig mätning. Förflytta lasern längs området som ska mätas; skärmen visar max-, min- och aktuellt värde. Tryck på DIST för att avsluta.

Vad gör jag om apparaten inte startar?

Kontrollera att batterierna är insatta med rätt polaritet och att de inte är urladdade. Byt ut dem vid behov. Om apparaten fortfarande inte startar, kontakta kundservice.

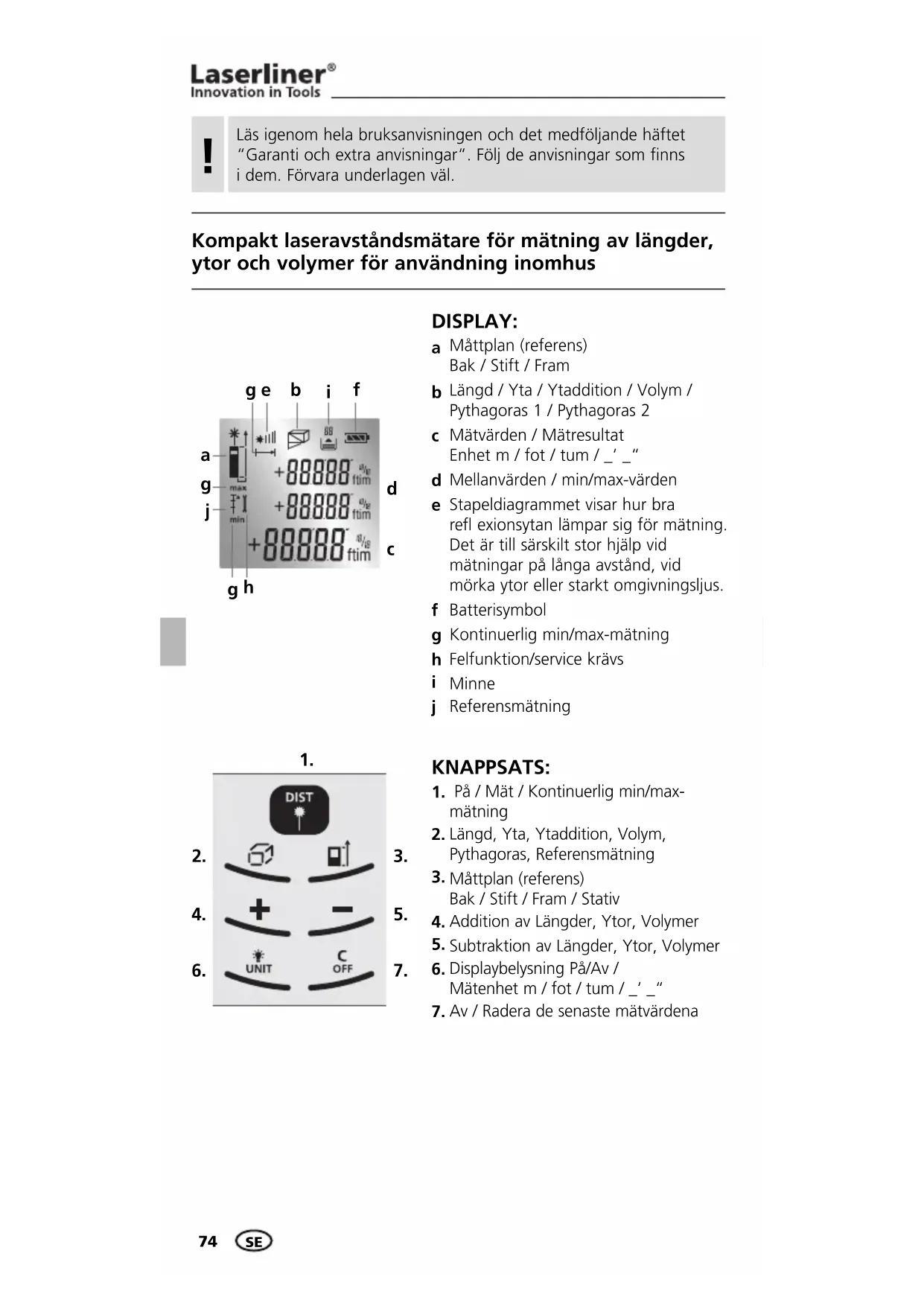

BRUKSANVISNING DistanceMaster Home Laserliner

Läs igenom hela bruksanvisningen och det medföljande häftet "Garanti och extra anvisningar". Följ de anvisningar som finns i dem. Förvara underlagen väl.

Kompakt laseravständsmätare för mätning av längder, ytor och volymer för användning inomhus

g e b i f a +88000 ftim g max j min +88000 ftim d +88000 ftim c g h

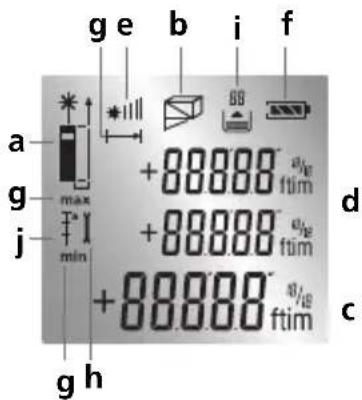

DISPLAY:

a Måttplan (referens) Bak / Stift / Fram
b Längd / Yta / Ytaddition / Volym / Pythagoras 1 / Pythagoras 2
c Mätvärden / Mätresultat Enhet m / fot / tum / _' _"
d Mellanvärden / min/max-värden
e Stapeldiagrammet visar hur bra refl exionsytan lämpar sig för mätning. Det är till särskilt stor hjälp vid mätningar på långa avständ, vid mörka ytor eller starkt omgivningsljus.
f Batterisymbol
g Kontinuerlig min/max-mätning
h Felfunktion/service krävs
i Minne
j Referensmätning

1.

2.

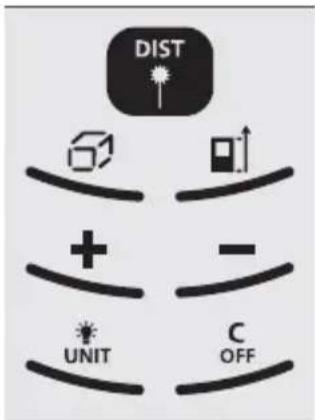

1. På / Mät / Kontinuerlig min/maxmätning
2. Längd, Yta, Ytaddition, Volym, Pythagoras, Referensmätning
3. Måttplan (referens) Bak / Stift / Fram / Stativ
4. Addition av Längder, Ytor, Volymer
5. Subtraktion av Längder, Ytor, Volymer
6. Displaybelysning På/Av / Mätenhet m / fot / tum / _' "
7. Av / Radera de senaste mätvärdena

DistanceMaster Home

Titta aldrig direkt in i laserstrålen! Laser apparater är absolut ingenting för barn. Förvara därför laserapparaten oåtkomligt för barn! Rikta inte laserapparaten i onödan på personer.

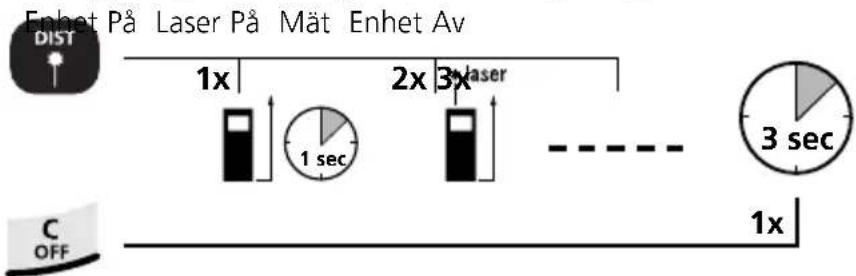

Påslagning, mätning och avstängning:

Radering av det senaste mätvärdet:

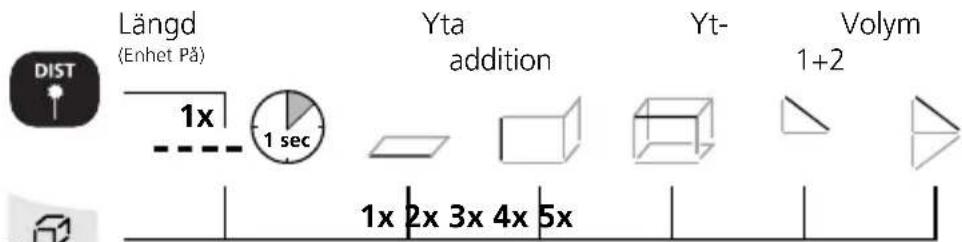

Omkoppling av mätfunktioner:

Längd (Enhet På) Yta addition Yt- Volym 1+2 1x 1 sec 1x 2x 3x 4x 5x

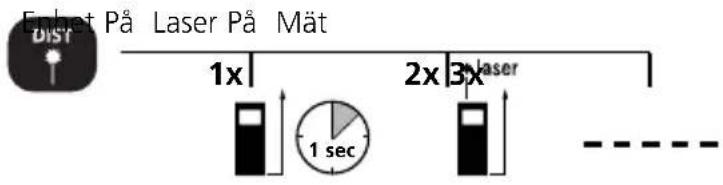

Längdmätning:

Enkret på Laser på Mät 1x 2x 3x laser 1 sec - - - - -

Minnesfunktion:

C OFF ——— 1x Återställ lasern till påslagningsläget

+ eller - Avläs sparade värden

Ytmätning:

Här adderas sammanhängande väggytor. Vid addition av ytorna behöver bara längdmättet fastställas från mätning 3. Som höjdmätt används alltid värdet från mätning 1.

DistanceMaster Home

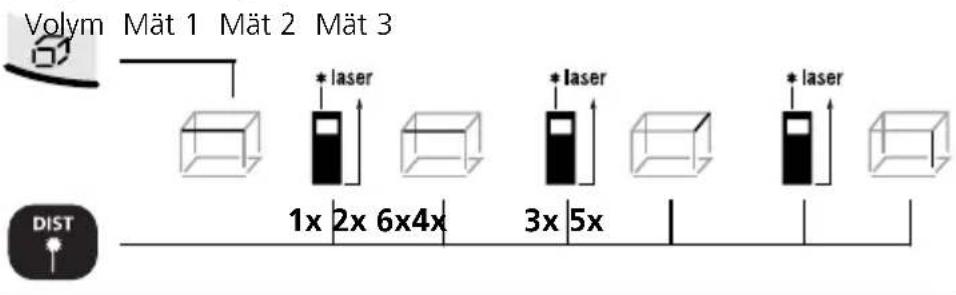

Volymmätning:

Volym Mät 1 Mät 2 Mät 3 1x 2x 6x4x * laser * laser 3x 5x * laser DIST

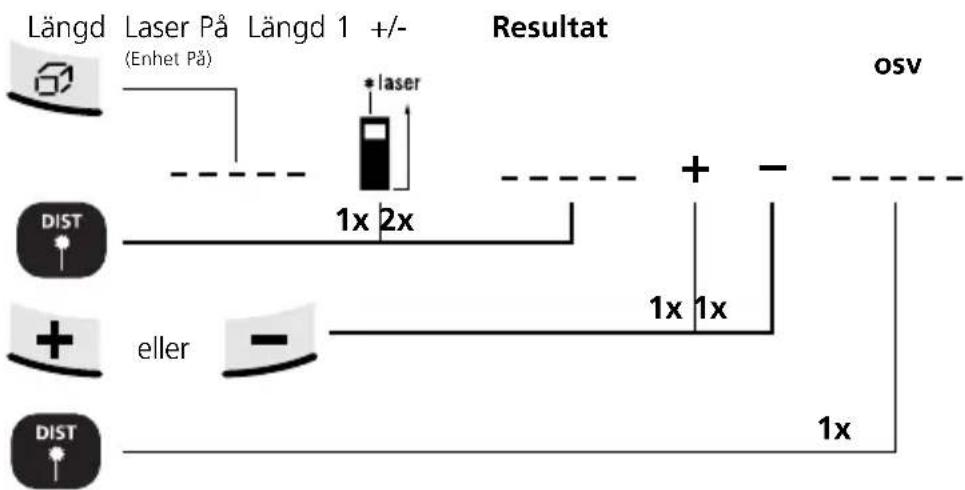

Addition och subtraktion av längder:


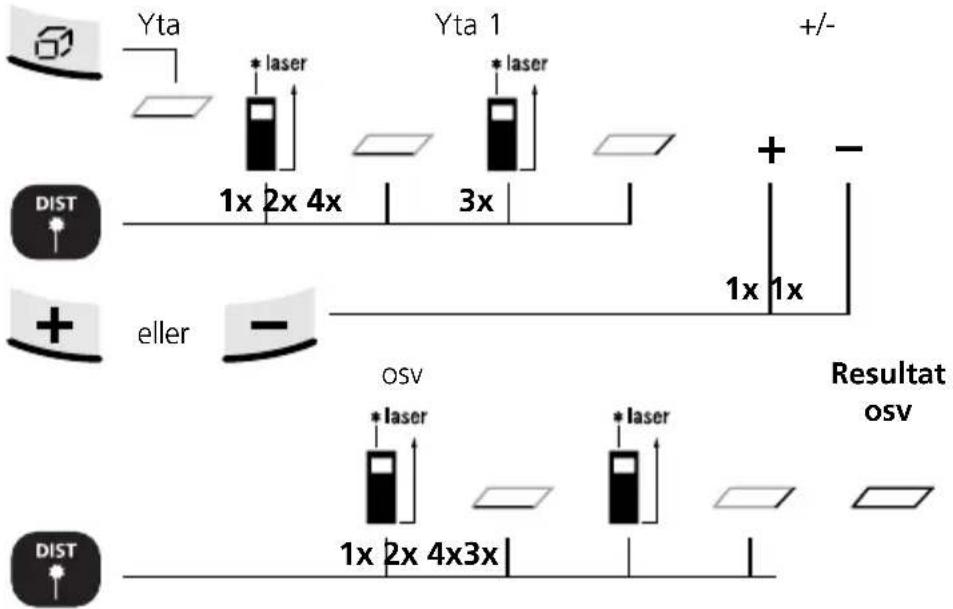

Ytkalkylering:


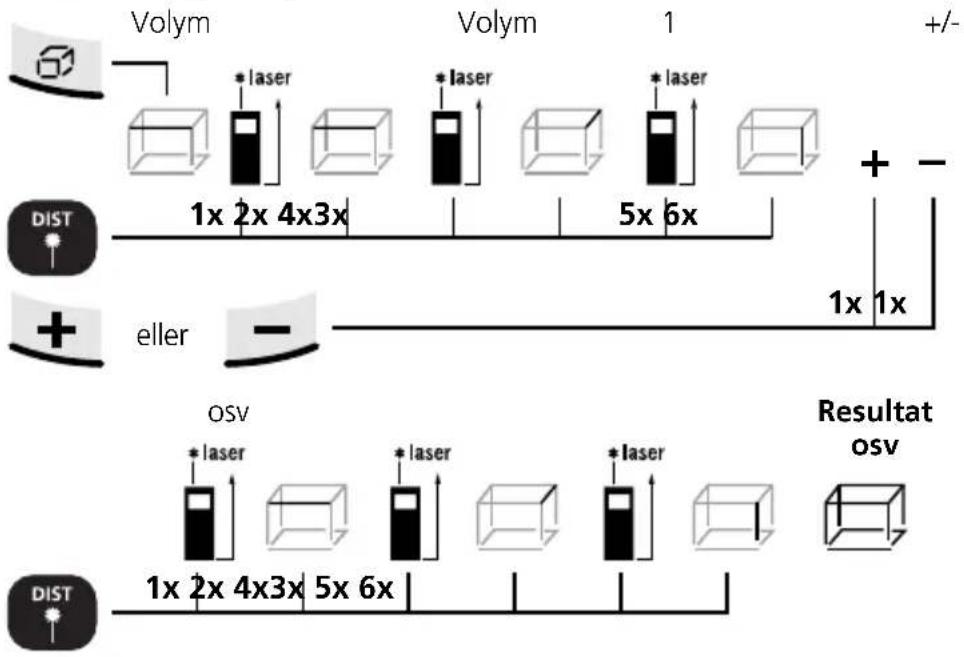

Volymkalkylering:

Den 2:a mätningen sker med automatisk min/max-funktion.

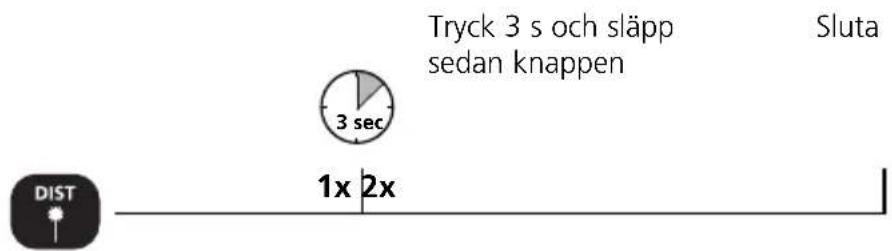

Kontinuerlig min/max-mätning:

Tryck 3 s och släpp sedan knappen Sluta 3 sec 1x 2x DIST

LC-displayen visar det största värdet (max), det minsta värdet (min) och det aktuella värdet.

DistanceMaster Home

Ställ in referenslängd

1a. Välj tiotal 1b. Ställ in 2. Lägg fast

siffra

referensvärde

1x

referens 90°

1. Flytta nu lasern fram och tillbaka.

2. Snabba pipsignaler: Mätvärdet ligger inom referensvärdet på ± 1 mm. Långsamma pipsignaler: Referensvärdet har ännu inte nätts.

DIST Sluta 1x

Viktiga anvisningar

• Lasern anvisar mätpunkten, tills den blivit mätt. Inga föremål får sticka upp i laserstrålen.
• Vid mätning kompenserar apparaten för olika rumstemperaturer. Beakta därvid att en kort anpassningstid behövs vid förflyttning till annan plats med stor temperaturskillnad.
• Enheten kan användas utomhus i begränsad omfattning; inte i starkt solsken.
• Vid mätningar utomhus kan regn, dimma och snö påverka respektive förfalska mätresultaten.
• Vid ogynnsamma förutsättningar, som till exempel dåligt reflekterande ytor, kan den maximala avvikelsen vara större än 3 mm.
• Mattor, dynor och gardiner reflekterar inte laserstrålen optimalt. Utnyttja släta ytor.
• Vid mätning genom glas (fönsterrutor) kan mätresultaten förfalskas.
• En energisparfunktion stänger av enheten automatiskt.
• Rengöring ska göras med en mjuk trasa. Vatten får inte tränga in i huset.

Tekniska data (Med reservation för tekniska ändringar)

Mätområde inomhus 0,2 m - 25 m
Noggrannhet (normal)* ± 3 mm / 10 m
Laserklass 2 < 1 mW
Laservågslängd 650 nm
Strömförsörjning 2 x AAA 1,5 V batterier
Mått (B x H x Dj) 48 x 112 x 24 mm
Vikt (inklusive batterier) 106 g
Automatisk avstängning 28 s lasern / 3 min enheten
Arbetstemperatur -10°C – 40°C
Förvaringstemperatur -20°C – 70°C
Artikelnummer 080.949A

* Upp till 10 m mätavständ vid bra reflekterande målyta och lämplig rumstemperatur. Vid svagt reflekterande målytor, kan mätavvikelsen öka med +/- 0,2 mm/m.

Felkod:

Err104: Beräkningsfel

Err152: Temperaturen är för hög: > 40°C

Err154: Temperaturen är för låg: < 0°C

Err155: Den mottagna signalen är för svag

Err156: Den mottagna signalen är för stark

Err157: Felaktig mätning eller bakgrunden är för ljus

Err160: Mätapparatens rörelser för snabba

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det euro-peiska direktivet för uttjänta el- och elektro-nikapparater.

Ytterligare säkerhets- och extra anvisningar på: www.laserliner.com/info

!
