DistanceMaster Home - измерительное оборудование Laserliner - Бесплатное руководство пользователя

Тип продукта	Компактный лазерный дальномер
Бренд	Laserliner
Модель	DistanceMaster Home
Диапазон измерений (внутри)	0,2 м - 25 м
Типичная точность	± 3 мм / 10 м
Класс лазера	2
Мощность лазера	< 1 мВт
Длина волны лазера	650 нм
Питание	2 батарейки AAA 1,5 В
Размеры (Д x В x Г)	48 x 112 x 24 мм
Вес (с батарейками)	106 г
Автоматическое отключение	Лазер: 28 с, Устройство: 3 мин
Рабочая температура	-10 °C до 40 °C
Температура хранения	-20 °C до 70 °C
Функции измерения	Длина, площадь, объем, сложение/вычитание, Пифагор 1 и 2, непрерывное измерение мин./макс., эталонное измерение
Единицы измерения	м, фт, дюйм, _' _"
Дисплей	ЖК-дисплей с подсветкой, столбчатая диаграмма качества сигнала
Память	Да (просмотр последних значений)
Уход и чистка	Протирайте мягкой сухой тканью. Не допускайте попадания воды внутрь корпуса.
Безопасность	Не смотрите в лазерный луч. Храните в недоступном для детей месте. Не направляйте на людей.
Коды ошибок	Err101: замените батарейки; Err104: ошибка вычисления; Err152: температура >40°C; Err154: температура <0°C; Err155: сигнал слишком слабый; Err156: сигнал слишком сильный; Err157: ошибочное измерение / фон слишком яркий; Err160: слишком быстрое движение.
Артикул	080.949A
Комплектация	Прибор, батарейки, руководство по эксплуатации, гарантийный талон

Часто задаваемые вопросы - DistanceMaster Home Laserliner

Как заменить батарейки в DistanceMaster Home ?

Откройте отсек для батареек на задней стороне устройства. Вставьте две батарейки AAA 1,5 В, соблюдая указанную полярность. Закройте крышку. Если на дисплее появится Err101, замените батарейки.

Что делать, если устройство не показывает измерение?

Проверьте, правильно ли установлены батарейки и достаточно ли они заряжены. Убедитесь, что целевая поверхность достаточно отражающая (гладкая и светлая). Избегайте измерений через стекло или при ярком солнце. Если проблема не исчезнет, обратитесь к кодам ошибок.

Как изменить единицу измерения (метр, фут, дюйм)?

Коротко нажмите кнопку подсветки/единицы (символ солнца), чтобы переключиться с м на фт, дюйм или _' _". Единица меняется при каждом нажатии.

Как измерить площадь с помощью DistanceMaster Home?

Включите устройство, затем несколько раз нажмите кнопку функции, пока не появится символ площади (квадрат). Направьте лазер на первую сторону и нажмите DIST для измерения длины. Затем направьте на вторую сторону и снова нажмите DIST. На дисплее отобразится рассчитанная площадь.

Как использовать функцию Пифагора?

Выберите режим Пифагор 1 или 2, нажимая кнопку функции. Для Пифагора 1 измерьте два расстояния (гипотенузу и катет); устройство вычислит высоту. Для Пифагора 2 измерьте три расстояния (с автоматической функцией мин./макс. для второго измерения). Следуйте схемам в инструкции.

Что означают коды ошибок Err152 и Err154?

Err152 указывает на слишком высокую температуру окружающей среды (>40°C). Дайте устройству остыть. Err154 указывает на слишком низкую температуру (<0°C). Постепенно согрейте устройство. В обоих случаях измерение может быть нарушено.

Как чистить лазерный дальномер?

Используйте мягкую сухую ткань для протирки корпуса и лазерного окна. Не используйте химические или абразивные средства. Убедитесь, что вода не попала внутрь устройства.

Можно ли использовать DistanceMaster Home на улице?

Использование на улице ограничено. Избегайте яркого солнца, дождя, тумана или снега, которые могут исказить измерения. Дальность и точность на улице снижаются.

Как выполнить непрерывное измерение (мин./макс.)?

Удерживайте кнопку измерения нажатой в течение 3 секунд, затем отпустите. Устройство начнет непрерывное измерение. Перемещайте лазер вдоль измеряемой области; на дисплее отображаются максимальное (max), минимальное (min) и текущее значения. Нажмите DIST для завершения.

Что делать, если устройство не включается?

Проверьте, правильно ли вставлены батарейки и не разряжены ли они. При необходимости замените их. Если устройство все еще не включается, обратитесь в сервисный центр.

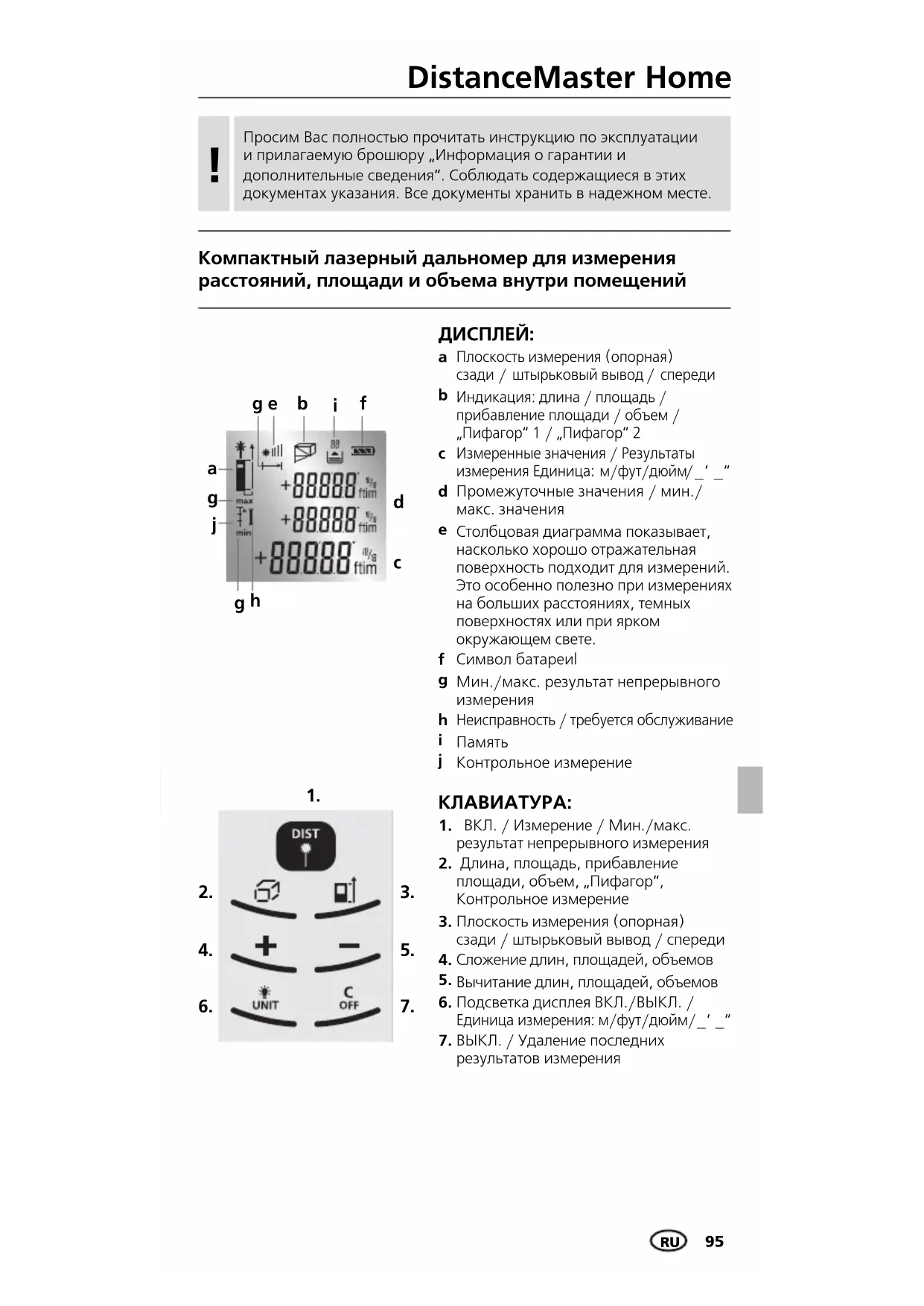

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DistanceMaster Home Laserliner

Просим Вас полностью прочитать инструкцию по эксплуатации и прилагаемую брошюру „Информация о гарантии и дополнительные сведения“. Соблюдать содержащиеся в этих документах указания. Все документы хранить в надежном месте.

Компактный лазерный дальномер для измерения расстояний, площади и объема внутри помещений

g e b i f a g max j min +88000 ftim +88000 ftim +88000 ftim d c

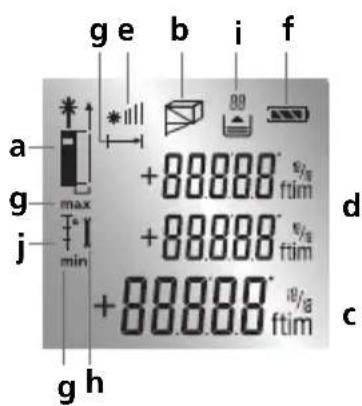

ДИСПЛЕЙ:

a Плоскость измерения (опорная) сзади / штырьковый вывод / спереди
b Индикация: длина / площадь / прибавление площади / объем / „Пифагор“ 1 / „Пифагор“ 2
с Измеренные значения / Результаты измерения Единица: м/фут/дюйм/ _ ' "
d Промежуточные значения / мин./макс. значения
e Столбцовая диаграмма показывает, насколько хорошо отражательная поверхность подходит для измерений. Это особенно полезно при измерениях на больших расстояниях, темных поверхностях или при ярком окружающем свете.
f Символ батареил
9 Мин./макс. результат непрерывного измерения
h Неисправность / требуется обслуживание
i Память
j Контрольное измерение

1.

2.

1. ВКЛ. / Измерение / Мин./макс. результат непрерывного измерения
2. Длина, площадь, прибавление площади, объем, „Пифагор“, Контрольное измерение
3. Плоскость измерения (опорная) сзади / штырьковый вывод / спереди
4. Сложение длин, площадей, объемов
5. Вычитание длин, площадей, объемов
6. Подсветка дисплея ВКЛ./ВЫКЛ. / Единица измерения: м/фут/дюйм/_' _"
7. ВЫКЛ. / Удаление последних результатов измерения

Лазерное излучение! Избегайте попадания луча в глаза!

Класс лазера 2

< 1 мВт · 650 нм

EN 60825-1:2007-10

не смотрите прямо на лазер. Храните лазер подальше от детей. Никогда не направляйте лазерный луч на людей.

Включение, измерение и выключение:

Прибор включенЛазер включен Измерение Прибор выключен

1x

2x 3x laser

1x

Изменение единиц измерения:

M/фут/дюйм/_' _"

Удаление последнего измеренного значения:

Изменение плоскости измерения (опорной):

Прибор включен) штырьковый спереди

1x

1x

2x

Переключение функций измерения:

Длина

(Прибор включен)

Площадь

площади

прибавление

1+2

1x 2x 3x 4x 5x

DistanceMaster Home

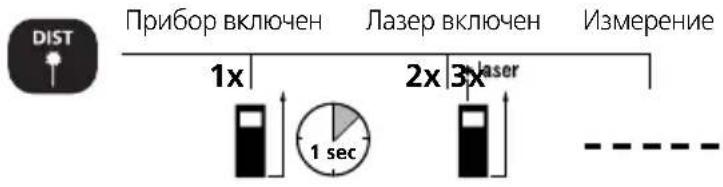

Измерение длины:

DIST Прибор включен Лазер включен Измерение 1x 2x 3x laser 1 sec - - - - - -

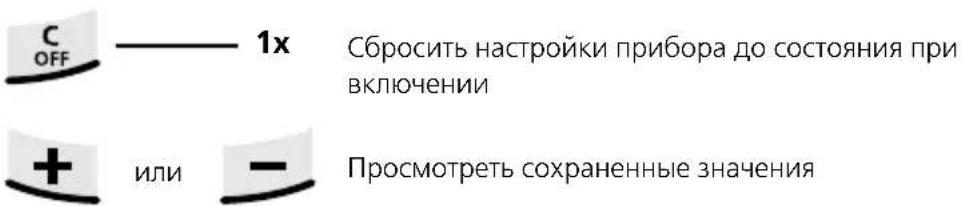

Функция памяти:

C OFF ——— 1x Сбросить настройки прибора до состояния при включении + или - Просмотреть сохраненные значения

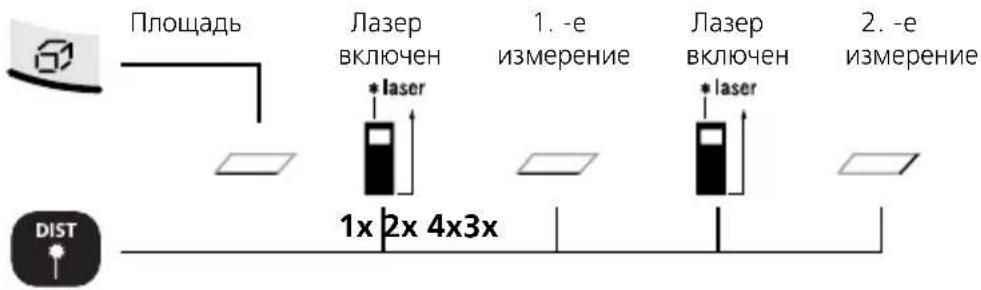

Измерение площади:

Площадь Лазер включен * laser 1. -e измерение Лазер включен * laser 2. -e измерение 1x 2x 4x3x DIST

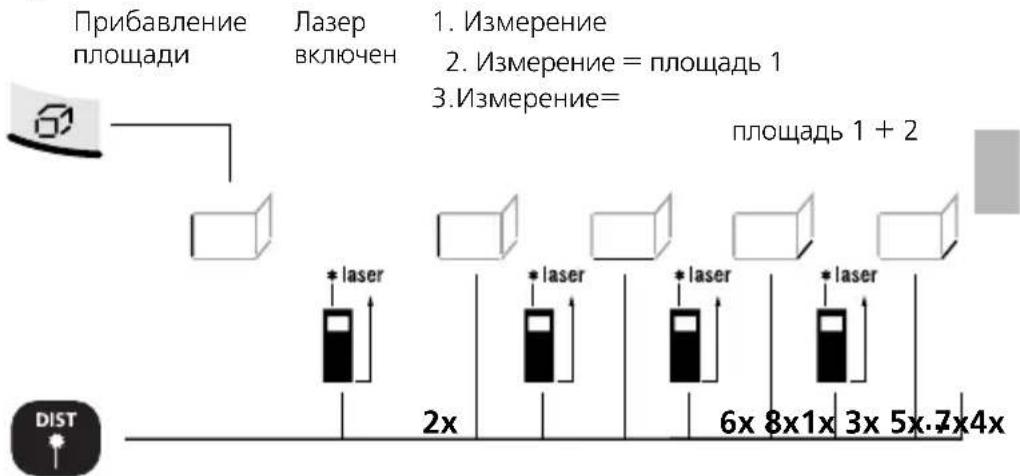

Прибавление площади:

Прибавление других площадей: лазер включен / ... Измерение = площадь 1 + площадь 2 + площадь 3 + ...

Здесь складываются связанные площади стены. При сложении площадей, начиная с 3-го измерения, необходимо еще учитывать значение длины. В качестве значения длины всегда используется результат 1-го измерения.

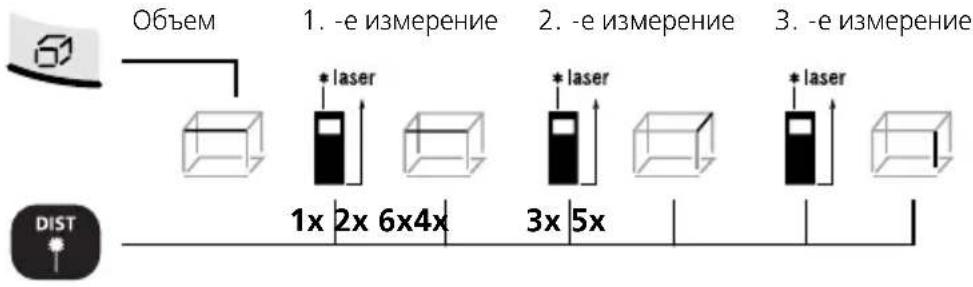

Измерение объема:

Объем 1. -е измерение 2. -е измерение 3. -е измерение * laser * laser * laser 1x 2x 6x4x 3x 5x DIST

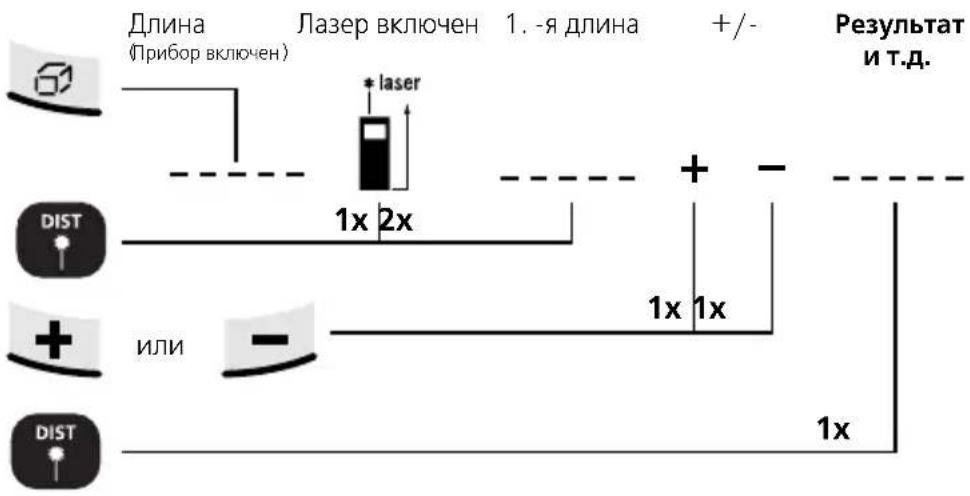

Сложение и вычитание значений длины:

Длина (Прибор включен) Лазер включен 1. -я длина +/- * laser 1x 2x + - Rезультат И Т.Д. DIST + или - 1x 1x 1x DIST

Вычисление площади:

Площадь 1. -я площадь +/-/ * laser * laser 1x 2x 4x 3x + - DIST 1x 1x + или - И Т.Д. * laser * laser Результат И Т.Д. 1x 2x 4x3x

DistanceMaster Home

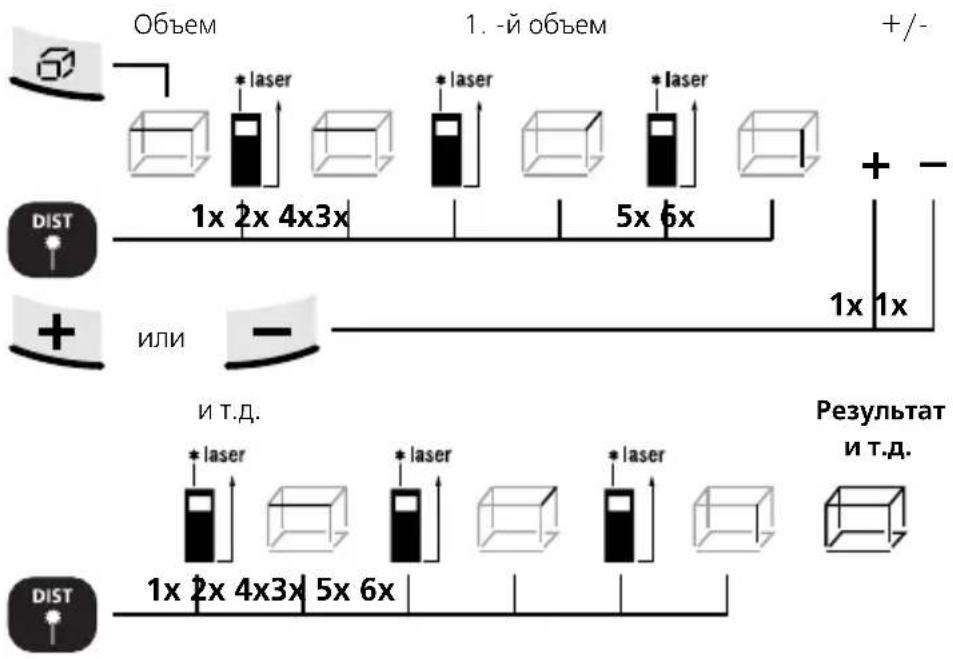

Вычисление объема:

Объем 1. -й объем +/-/ * laser * laser * laser 1x 2x 4x3x 5x 6x + - DIST ИЛИ 1x 1x И Т.Д. Результат И Т.Д. * laser * laser * laser 1x 2x 4x3x 5x 6x DIST

"Пифагор" 1 1. -е измерение * laser 2. -е измерение 1x 2x 3x 4x * laser Rезультат Высота DIST

2-е измерение выполняется с помощью автоматической функции мин./макс.

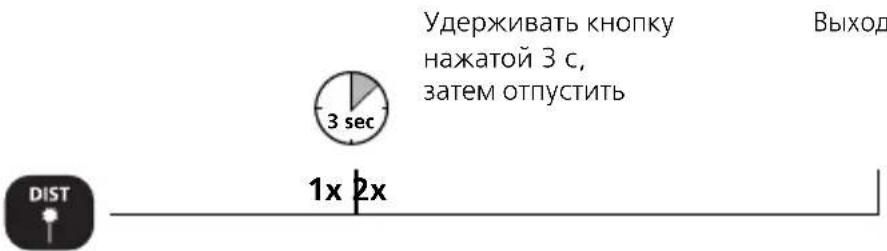

Мин./макс. результат непрерывного измерения:

Удерживать кнопку нажатой 3 с, затем отпустить Выход 3 sec 1x 2x DIST

На жидкокристаллическом дисплее появляется наибольшее значение (макс.), наименьшее (мин.) и текущее значение.

Контрольное измерение:

Опорная длина

Настроить опорную длину

1a. Выбор десятичного 1b. Настройка разряда числа значение

1. Задать контроль

1x

опорная 90°

1. Теперь перемещать лазер вперед и назад.

2. Быстрые сигналы зуммера: Измеренное значение находится в пределах контрольного значения ± 1 мм.

Медленные сигналы зуммера: Контрольное значение еще не достигнуто.

DIST 1x Выход

Важные правила

• Лазер указывает точку, до которой выполняется измерение. Наличие предметов на пути лазерного луча не допускается.
• При измерении прибор вносит поправку с учетом различных температур в помещениях. Поэтому необходимо предусмотреть короткое время для адаптации прибора при его переносе в помещение, температура в котором значительно отличается от температуры предшествующего помещения.
• Вне помещения с прибором можно работать лишь ограниченно; использование при интенсивном солнечном свете не допускается.
• Дождь, туман и снег во время измерений на свежем воздухе могут повлиять или исказить результаты измерений.
  • В неблагоприятных условиях, например, при наличии плохо отражающих поверхностей макс. отклонение может составлять более 3 мм.
• Ковровые покрытия на полах, мягкая обивка мебели и портьеры не обеспечивают оптимального отражения лазера. Следует использовать гладкие светлые поверхности.
• При измерении через стекло (оконные стекла) возможно искажение результатов измерений.
• Функция экономии энергии автоматически отключает прибор.
• Очистка прибора производится мягкой тканью. Не допускайть попадания воды внутрь корпуса.

Технические характеристики (Подлежит техническим изменениямбез предварительного извещения)

Область измерения внутри 0,2 м - 25 м
Точность (типичный)* ± 3 мм /	10 м
Класс лазеров 2 < 1 мВт
Длина волны лазера 650 нм
Питающее напряжение 2 x AAA	1,5 вольт батарейки
Размеры (Ш x В x Г) 48 x 112 x 2	4 мм
Вес (с батарейки) 106 г
Автоматическое отключение 28	сек - лазер / 3 мин - прибор
Рабочая температура -10°C – 40°C
Температура хранения -20°C – 7	0°C
No артикула 080.949А

* Расстояние при измерении до 10 м при хорошо отражающей целевой поверхности и комнатной температуре. Погрешность измерений может увеличиться на ± 0,2 мм/м при целевых поверхностях со слабой отражающей способностью.

Код ошибки:

Err101: Поменять батарею

Err104: Ошибка в расчетах

Err152: Слишком высокая температура: > 40°C

Err154: Слишком низкая температура: < 0°C

Err155: Принятый сигнал слишком слаб

Err156: Принятый сигнал слишком мощный

Err157: Неправильное измерение или слишком яркий фон

Err160: Слишком быстрое движение измерительного прибора

Правила и нормы ЕС и утилизация

Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС.

Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах.

Другие правила техники безопасности и дополнительные инструкции см. по адресу: www.laserliner.com/info

CE —

!

- При измерении через стекло (оконное стекло) размеры могут искажаться.

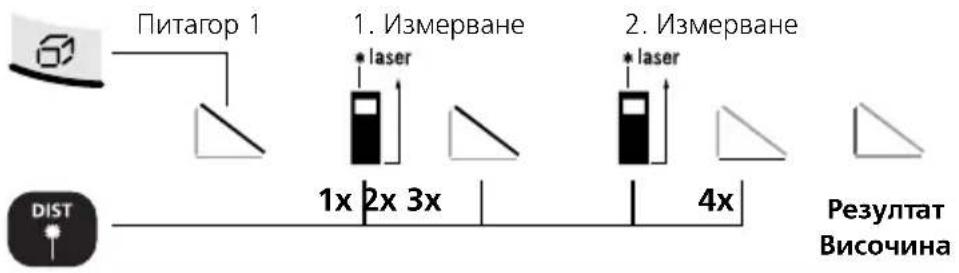

Питагорова функция 1:

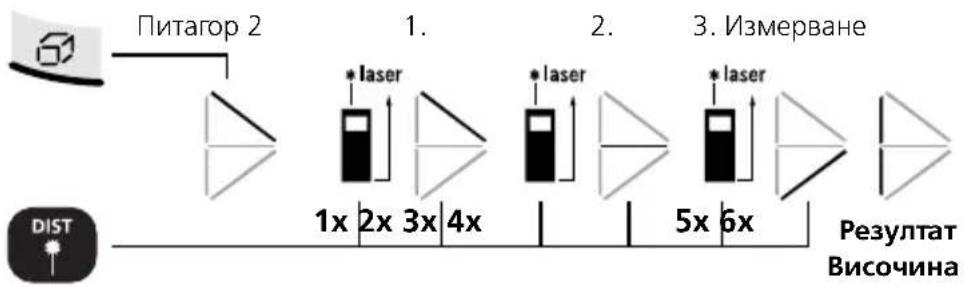

Питагорова функция 2:

