AC-tiveMaster PD - измерительное оборудование Laserliner - Бесплатное руководство пользователя

Тип продукта	Тестер напряжения и целостности
Бренд	Laserliner
Модель	AC-tiveMaster PD
Категория	Измерительное оборудование
Использование	Автоматическое измерение переменного (AC) и постоянного (DC) напряжения, однополюсная проверка фазы, проверка вращающегося магнитного поля
Дисплей	Светодиоды и звуковой сигнал
Диапазон напряжения	12, 24, 36, 50, 120, 230, 400, 690 В AC/DC
Разрешение светодиодов	± 12, 24, 36, 50, 120, 230, 400, 690 В AC/DC
Идентификация	Автоматическое определение напряжения, полярности и диапазона
Однополюсная проверка фазы	100...690 В AC, 50/60 Гц
Проверка целостности	Сопротивление < 300 Ом, испытательный ток 5 мкА
Вращающееся магнитное поле	Индикация влево/вправо (светодиоды), 100...400 В AC, 50/60 Гц
Питание	2 батарейки AAA (LR03, щелочные) 1,5 В
Потребляемый ток	Макс. 30 мА / ок. 250 мВт
Рабочая температура	-10 °C до 55 °C
Влажность	Макс. 85% относительной влажности
Категория перенапряжения	CAT III-1000V / CAT IV-600V
Степень загрязнения	2
Степень защиты	IP64
Вес	220 г
Стандарты	EN 61243-3; EN 61326
Уход и чистка	Протирайте сухой безворсовой тканью. Калибруйте ежегодно.
Безопасность	Двойная изоляция (класс II). Осторожно при напряжении > 25 В AC или 60 В DC. Не прикасайтесь к измерительным наконечникам.

Часто задаваемые вопросы - AC-tiveMaster PD Laserliner

Как установить батарейки?

Откройте крышку батарейного отсека и вставьте 2 батарейки AAA (LR03, щелочные), соблюдая полярность. Закройте крышку. Прибор включится автоматически.

Как выполнить проверку работоспособности?

Соедините два измерительных наконечника вместе. Светодиод проверки целостности (№8) должен загореться, и прозвучит звуковой сигнал. Затем нажмите кнопку AUTOTEST (№9): все светодиоды напряжения (№4) и светодиод целостности (№8) должны загореться с звуковым сигналом, если тест пройден.

Как измерить напряжение?

Держите прибор за рукоятки. Поместите положительный измерительный наконечник (№2) на фазный контакт, а отрицательный (№1) на нейтраль или землю. Светодиоды (№4) показывают измеренное напряжение. Тестер активируется автоматически от 12 В.

Как проверить наличие фазы (однополюсный тест)?

Удерживайте измерительный наконечник L2 (№2) на проверяемом проводнике. L1 (№1) остается свободным. Если загорается светодиод однополюсного контроля фазы (№5), присутствует переменное напряжение. Этот тест работает от примерно 100 В AC. Он не заменяет двухполюсную проверку отсутствия напряжения.

Как определить направление вращающегося магнитного поля?

На трехфазной розетке подключите наконечники к L1 и L2. Если загорается светодиод R (правый, №7), поле вращается вправо (L1 действительно L1). Если загорается светодиод L (левый, №8), поле вращается влево (L1 на самом деле L2). Выполните контрольную проверку, поменяв наконечники местами: должен загореться противоположный светодиод.

Как использовать фонарик?

Удерживайте кнопку Фонарик (№10) нажатой. Фонарик (№3) включается и гаснет, как только вы отпустите кнопку.

Что делать, если прибор не включается?

Проверьте, что батарейки правильно вставлены и исправны. Если напряжение не обнаруживается, выполните проверку работоспособности. Если тест не пройден, замените батарейки. Прибор также работает без батареек от 50 В в аварийном режиме, но однополюсный контроль фазы и фонарик требуют батареек.

Какие меры безопасности необходимо соблюдать?

Используйте прибор только в указанных условиях. По возможности не работайте в одиночку. Не прикасайтесь к измерительным наконечникам во время измерения. Отключите прибор перед открытием батарейного отсека. Будьте особенно осторожны при напряжении выше 25 В AC или 60 В DC. Не используйте прибор во влажной или проводящей среде.

Как часто нужно калибровать прибор?

Рекомендуется ежегодная калибровка для обеспечения точности измерений. Обратитесь в квалифицированную техническую службу.

Как утилизировать прибор по окончании срока службы?

Это изделие является электрическим прибором и должно собираться и перерабатываться отдельно в соответствии с директивой ЕС WEEE. Не выбрасывайте его вместе с бытовыми отходами. Извлеките батарейки и утилизируйте их также отдельно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AC-tiveMaster PD Laserliner

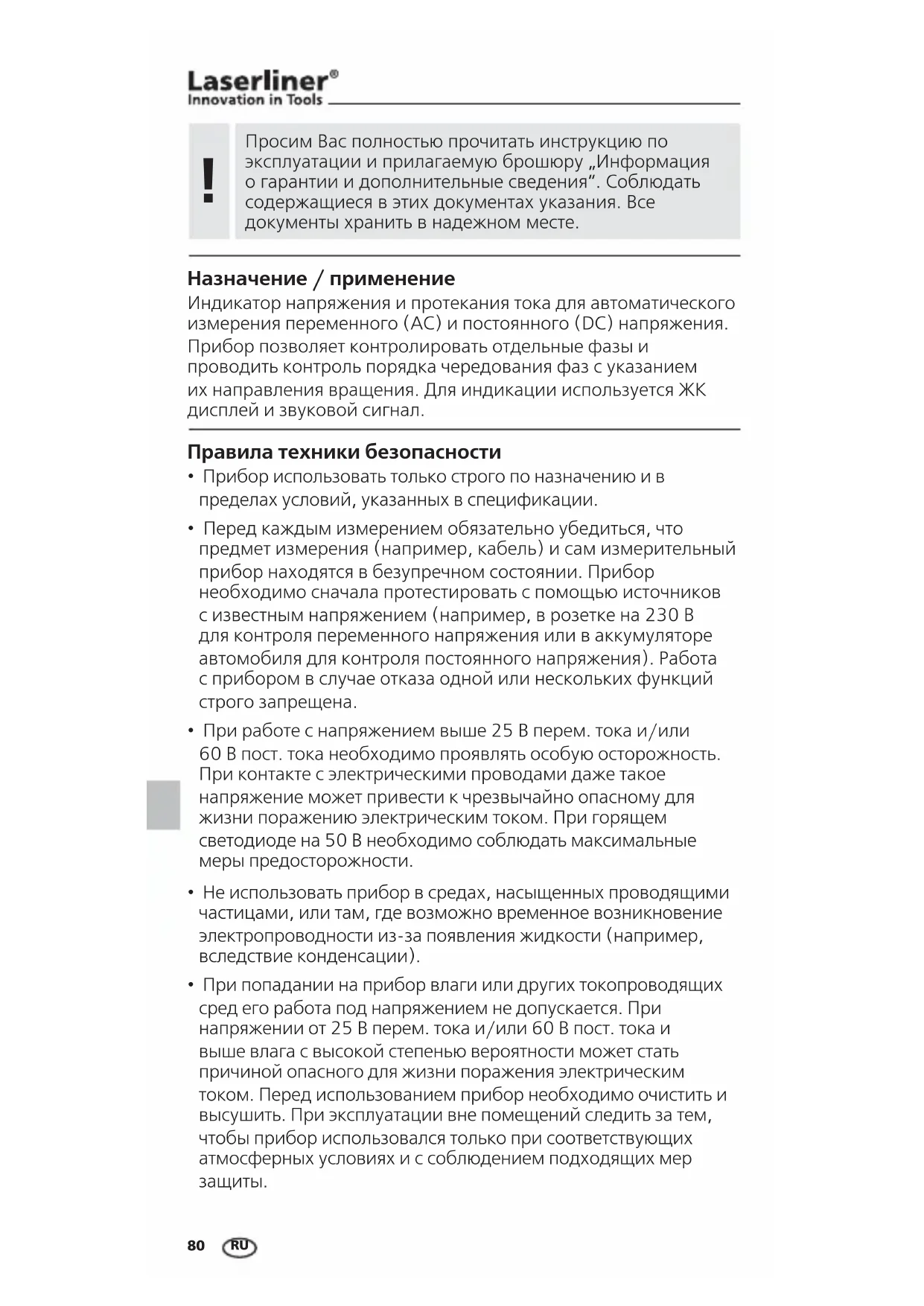

Просим Вас полностью прочитать инструкцию по эксплуатации и прилагаемую брошюру „Информация о гарантии и дополнительные сведения“. Соблюдать содержащиеся в этих документах указания. Все документы хранить в надежном месте.

Назначение / применение

Индикатор напряжения и протекания тока для автоматического измерения переменного (AC) и постоянного (DC) напряжения.

Прибор позволяет контролировать отдельные фазы и проводить контроль порядка чередования фаз с указанием их направления вращения. Для индикации используется ЖК дисплей и звуковой сигнал.

Правила техники безопасности

• Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
  • Перед каждым измерением обязательно убедиться, что предмет измерения (например, кабель) и сам измерительный прибор находятся в безупречном состоянии. Прибор необходимо сначала протестировать с помощью источников с известным напряжением (например, в розетке на 230 В для контроля переменного напряжения или в аккумуляторе автомобиля для контроля постоянного напряжения). Работа с прибором в случае отказа одной или нескольких функций строго запрещена.
• При работе с напряжением выше 25 В перем. тока и/или 60 В пост. тока необходимо проявлять особую осторожность. При контакте с электрическими проводами даже такое напряжение может привести к чрезвычайно опасному для жизни поражению электрическим током. При горящем светодиоде на 50 В необходимо соблюдать максимальные меры предосторожности.
• Не использовать прибор в средах, насыщенных проводящими частицами, или там, где возможно временное возникновение электропроводности из-за появления жидкости (например, вследствие конденсации).

• При попадании на прибор влаги или других токопроводящих сред его работа под напряжением не допускается. При напряжении от 25 В перем. тока и/или 60 В пост. тока и выше влага с высокой степенью вероятности может стать причиной опасного для жизни поражения электрическим током. Перед использованием прибор необходимо очистить и высушить. При эксплуатации вне помещений следить за тем, чтобы прибор использовался только при соответствующих атмосферных условиях и с соблюдением подходящих мер защиты.

• Проводить измерения в опасной близости от электрического оборудования в одиночку запрещено; перед выполнением таких измерений необходимо обязательно получить инструкции у ответственного специалиста по электротехнике.

• Перед открытием крышки батарейного отсека прибор необходимо отсоединить от всех источников тока.
• Время замера, т.е. включение прибора под напряжение, не должно превышать 30 секунд.
• Держать прибор можно только за специальные ручки. Во время замера нельзя прикасаться к измерительным наконечникам.
• Любые работы по возможности не следует выполнять в одиночку.

Условные обозначения

Предупреждение об опасном электрическом напряжении: Неизолированные токоведущие детали внутри корпуса могут быть серьезным источником опасности и стать причиной поражения людей электрическим током.

Предупреждение об опасности

Класс защиты II: Контрольно-измерительный прибор снабжен усиленной или двойной изоляцией.

CAT III

Категория перенапряжений III: Оборудование для стационарного монтажа и для случаев, когда предъявляются повышенные требования к надежности и эксплуатационной готовности оборудования, например, переключатели при стационарном монтаже и приборы промышленного назначения с постоянным подключением к стационарно смонтированным установкам.

CAT IV

Категория перенапряжений IV: Приборы для применения на вводах в здания или вблизи вводов в системы электрооборудования зданий, а именно от главного распределительного щита в направлении сети, например, электросчетчики, первичные устройства ограничения тока, приборы централизованного управления.

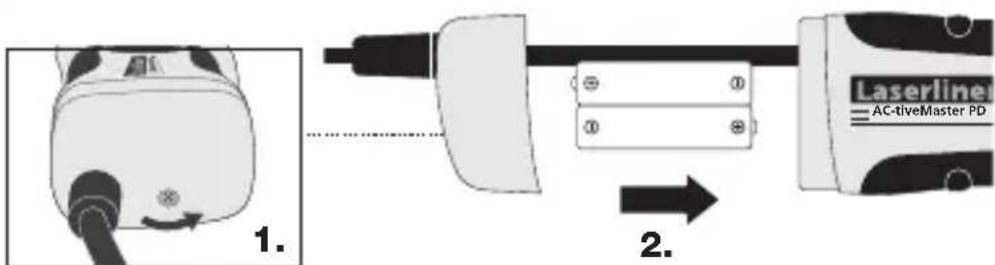

1 Установка батарей

1. 2. Laserline AC-tiveMaster PD

!

Прибор готов к эксплуатации сразу после установки батарей. У него нет отдельного выключателя (Вкл./Выкл.), и поэтому он всегда готов к работе. При измерительном напряжении от 50 В в аварийном режиме прибор может работать и без батарей.

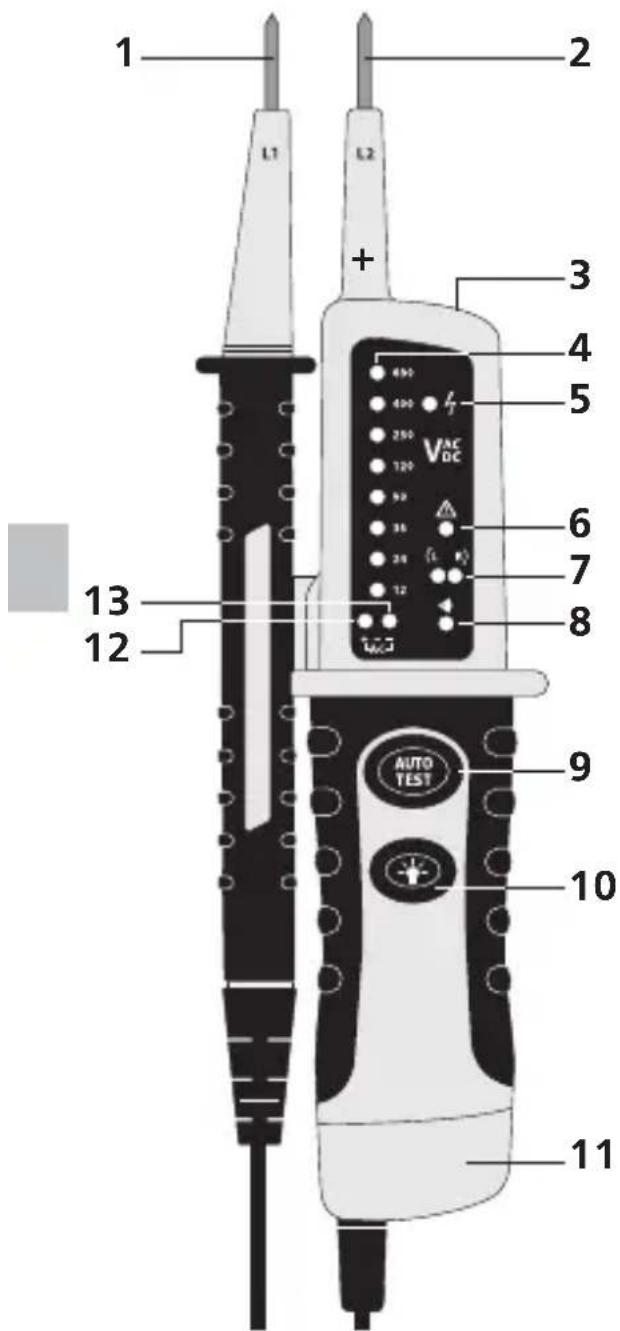

1 2 L1 L2 + 3 4 5 6 7 8 9 10 AUTO TEST 11 12 13

1 Измерительный наконечник -
2 Измерительный наконечник +
3 Карманный фонарь
4 Светодиоды индикации напряжения
5 Светодиод контроля фазы на одном полюсе
6 Предупреждение о напряжении > 50 В
7 Светодиод направления вращения фаз влево / вправо
8 Светодиод протекания тока
9 Самодиагностика
10 Карманный фонарь вкл. / выкл.
11 Батарейный отсек
12 Светодиод напряжения +DC
13 Светодиод напряжения -DC
12 + 13 Светодиод напряжения АС

2 Функциональная проверка / самодиагностика

• Индикатор напряжений необходимо сначала протестировать с помощью источников с известным напряжением
• Подсоединить измерительные наконечники (1) и (2).
  Горит светодиод контроля протекания тока (8) и звучит аудиосигнал.
• Нажать кнопку самодиагностики „AUTOTEST“. После успешной проверки загораются все светодиоды (4) и светодиод контроля протекания тока (8), а также подается звуковой сигнал.

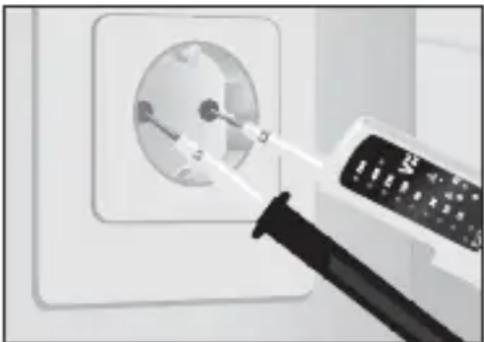

Проверка напряжения

Взять в правую руку основной прибор (+), а в левую - второй измерительный наконечник (-). Подвести измерительные наконечники к тестируемым контактам (например, кабель, розетка и т.д.).

- Индикатор напряжений автоматически включается при напряжении от 12 В и показывает результаты измерения напряжения с помощью соответствующих светодиодов (4).

Контроль фаз на одном полюсе

• Подвести измерительный наконечник L2 к проверяемому проводу до контакта; во время замера L1 остается свободным. Если провод находится под переменным напряжением, загорается светодиод (5).
• Контроль фаз на одном полюсе возможен только при условии, что в приборе установлены батареи, и они находятся в удовлетворительном состоянии.
• Однополюсный контроль фаз можно проводить при переменном напряжении примерно от 100 В.
• При определении внешнего провода с помощью однополюсного контроля фаз некоторые условия среды могут отрицательно повлиять на функцию индикации (например, при использовании изолирующих средств защиты от поражения током или в местах установки с изоляцией).

Контроль фаз на одном полюсе не подходит для контроля на отсутствие напряжений. Для этого требуется двухполюсный контроль фаз.

5 Определение направления вращающегося поля

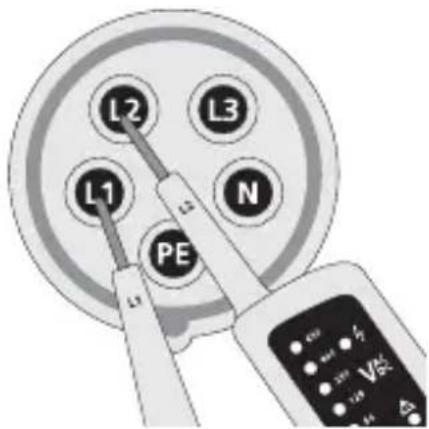

Правое вращение

L2 L3 L1 N PE CO VAC

Если загорается светодиод R (8), значит, предполагаемая фаза L1 действительно является фазой L1, а предполагаемая фаза L2 действительно является фазой L2.

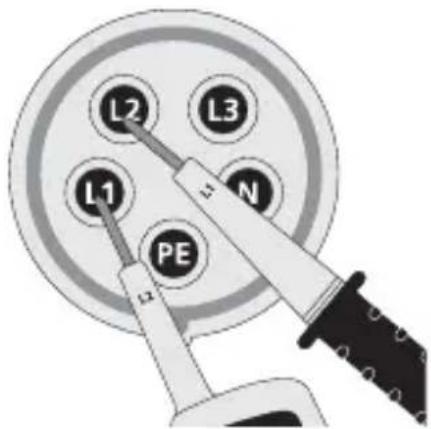

Левое вращение

L2 L3 L1 N PE

Если загорается светодиод L (7), значит, предполагаемая фаза L1 на самом деле является фазой L2, а предполагаемая фаза L2 на самом деле является фазой L1.

!

При встречной проверке с переставленными измерительными наконечниками должен гореть противоположный знак.

6 Карманный фонарь

Для включения карманного фонаря необходимо нажать и удерживать нажатой клавишу 10. Достаточно отпустить эту клавишу, и лампа сразу автоматически погаснет.

7 Калибровка

Необходимо регулярно производить калибровку и проверку индикатора напряжения, чтобы обеспечить точность результатов измерений. Мы рекомендуем проводить калибровку с периодичностью раз в год.

Правила и нормы ЕС и утилизация

Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС.

Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах.

Другие правила техники безопасности и дополнительные инструкции см. по адресу:

www.laserliner.com/info

CE —

Технические характеристики

Диапазон напряжений	12, 24, 36, 50, 120, 230, 400, 690 В АС/DC
Разрешение светодиода	± 12, 24, 36, 50, 120, 230, 400, 690 В АС/DC
Допуски -30%...0% измеренного значения
Обнаружение напряжения автоматически
Определение полярности весь диапазон
Определение диапазона автоматически
Время реагирования < 0,1 с светодиод
Диапазон частот 50/60 Гц
Автоматическая нагрузка (RCD/FI)	есть
Внутренняя базисная нагрузка	примерно 2,1 Вт при 600 В
Пиковый ток 1 с < 0,2 А / Is (5 с) < 3,5 мА
Продолжительность включения	ED = 30с / 10 мин.
Контроль фаз на одном полюсе
Диапазон напряжений 100 ..	690 В АС
Диапазон частот 50/60 Гц
Контроль протекания тока
Диапазон сопротивлений < 300 Ом
Испытательный ток 5 мкА
Защита от перенапряжений	690 В АС/DC
Индикация порядка чередования фаз
Диапазон напряжений (светодиоды)	100 ... 400 В
Диапазон частот 50/60 Гц
Принцип измерения	двухполюсный и контактный электрод
Электропитание 2 x 1,5 тип ААА, LR03, щелочные
Потребляемая мощность макс. 30 мА / прибл. 250 мВт
Рабочая температура от -10°C до 55°C
Влажность	макс. относит. влажность воздуха 85%
Категория перенапряжений	КАТ. III - 1000 В / КАТ. IV - 600 В
Степень загрязнения 2
Степень защиты	IP64
Вес	220 г
Стандарты на методы испытаний	EN 61243-3; EN 61326

!
