AC-tiveMaster PD - вимірювальне обладнання Laserliner - Безкоштовний посібник користувача

Тип продукту	Тестер напруги та неперервності
Бренд	Laserliner
Модель	AC-tiveMaster PD
Категорія	Вимірювальне обладнання
Використання	Автоматичне вимірювання змінної (AC) та постійної (DC) напруги, однополюсна перевірка фази, перевірка обертового магнітного поля
Дисплей	Світлодіоди (LED) та звуковий сигнал
Діапазон напруги	12, 24, 36, 50, 120, 230, 400, 690 В AC/DC
Роздільна здатність світлодіодів	± 12, 24, 36, 50, 120, 230, 400, 690 В AC/DC
Ідентифікація	Автоматична напруги, полярності та діапазону
Однополюсна перевірка фази	100...690 В AC, 50/60 Гц
Тест неперервності	Опір < 300 Ом, тестовий струм 5 мкА
Обертове магнітне поле	Відображення ліворуч/праворуч (світлодіоди), 100...400 В AC, 50/60 Гц
Живлення	2 батарейки AAA (LR03, лужні) 1,5 В
Споживаний струм	Макс. 30 мА / прибл. 250 мВт
Робоча температура	-10 °C до 55 °C
Вологість	Макс. 85% відносної вологості
Категорія перенапруги	CAT III-1000V / CAT IV-600V
Ступінь забруднення	2
Ступінь захисту	IP64
Вага	220 г
Стандарти	EN 61243-3; EN 61326
Догляд та очищення	Очищайте сухою неворсистою тканиною. Калібруйте щорічно.
Безпека	Подвійна ізоляція (клас II). Обережно, напруга > 25 В AC або 60 В DC. Не торкайтеся вимірювальних наконечників.

Часті запитання - AC-tiveMaster PD Laserliner

Як встановити батарейки?

Відкрийте кришку відсіку для батарейок і вставте 2 батарейки AAA (LR03, лужні), дотримуючись полярності. Закрийте кришку. Пристрій увімкнеться автоматично.

Як виконати тест функціонування?

З'єднайте два вимірювальні наконечники разом. Світлодіод тесту неперервності (№8) має засвітитися, і пролунає звуковий сигнал. Потім натисніть кнопку AUTOTEST (№9): усі світлодіоди напруги (№4) та світлодіод неперервності (№8) мають засвітитися зі звуковим сигналом, якщо тест успішний.

Як виміряти напругу?

Тримайте пристрій за ручки. Помістіть позитивний вимірювальний наконечник (№2) на гарячий контакт, а негативний наконечник (№1) на нейтраль або землю. Світлодіоди (№4) показують виміряну напругу. Тестер активується автоматично від 12 В.

Як перевірити наявність фази (однополюсна перевірка)?

Тримайте вимірювальний наконечник L2 (№2) на провіднику, який перевіряється. L1 (№1) залишається вільним. Якщо світлодіод однополюсного контролю фази (№5) засвітиться, присутня змінна напруга. Цей тест працює приблизно від 100 В AC. Він не замінює двополюсний контроль відсутності напруги.

Як визначити напрямок обертового магнітного поля?

На трифазній розетці підключіть наконечники до L1 та L2. Якщо світлодіод R (правий, №7) засвітиться, поле обертається вправо (L1 дійсно є L1). Якщо світлодіод L (лівий, №8) засвітиться, поле обертається вліво (L1 насправді є L2). Виконайте повторний тест, помінявши наконечники місцями: протилежний світлодіод має засвітитися.

Як використовувати ліхтарик?

Утримуйте кнопку Ліхтарик (№10) натиснутою. Ліхтарик (№3) світиться і гасне, щойно ви відпускаєте кнопку.

Що робити, якщо пристрій не вмикається?

Перевірте, чи батарейки вставлені правильно та справні. Якщо напруга не виявляється, виконайте тест функціонування. Якщо тест не вдається, замініть батарейки. Пристрій також працює без батарейок від 50 В у резервному режимі, але однополюсний контроль фази та ліхтарик потребують батарейок.

Яких запобіжних заходів безпеки слід дотримуватися?

Використовуйте пристрій лише в зазначених умовах. По можливості не працюйте наодинці. Не торкайтеся вимірювальних наконечників під час вимірювання. Від'єднайте прилад перед відкриттям відсіку для батарейок. Будьте особливо обережні при напрузі понад 25 В AC або 60 В DC. Не використовуйте пристрій у вологому або струмопровідному середовищі.

Як часто потрібно калібрувати пристрій?

Рекомендується щорічне калібрування для забезпечення точності вимірювань. Доручіть прилад кваліфікованому технічному сервісу.

Як утилізувати пристрій після закінчення терміну експлуатації?

Цей продукт є електричним пристроєм і повинен збиратися та перероблятися окремо відповідно до європейської директиви WEEE. Не викидайте його разом із побутовими відходами. Вийміть батарейки та також переробіть їх окремо.

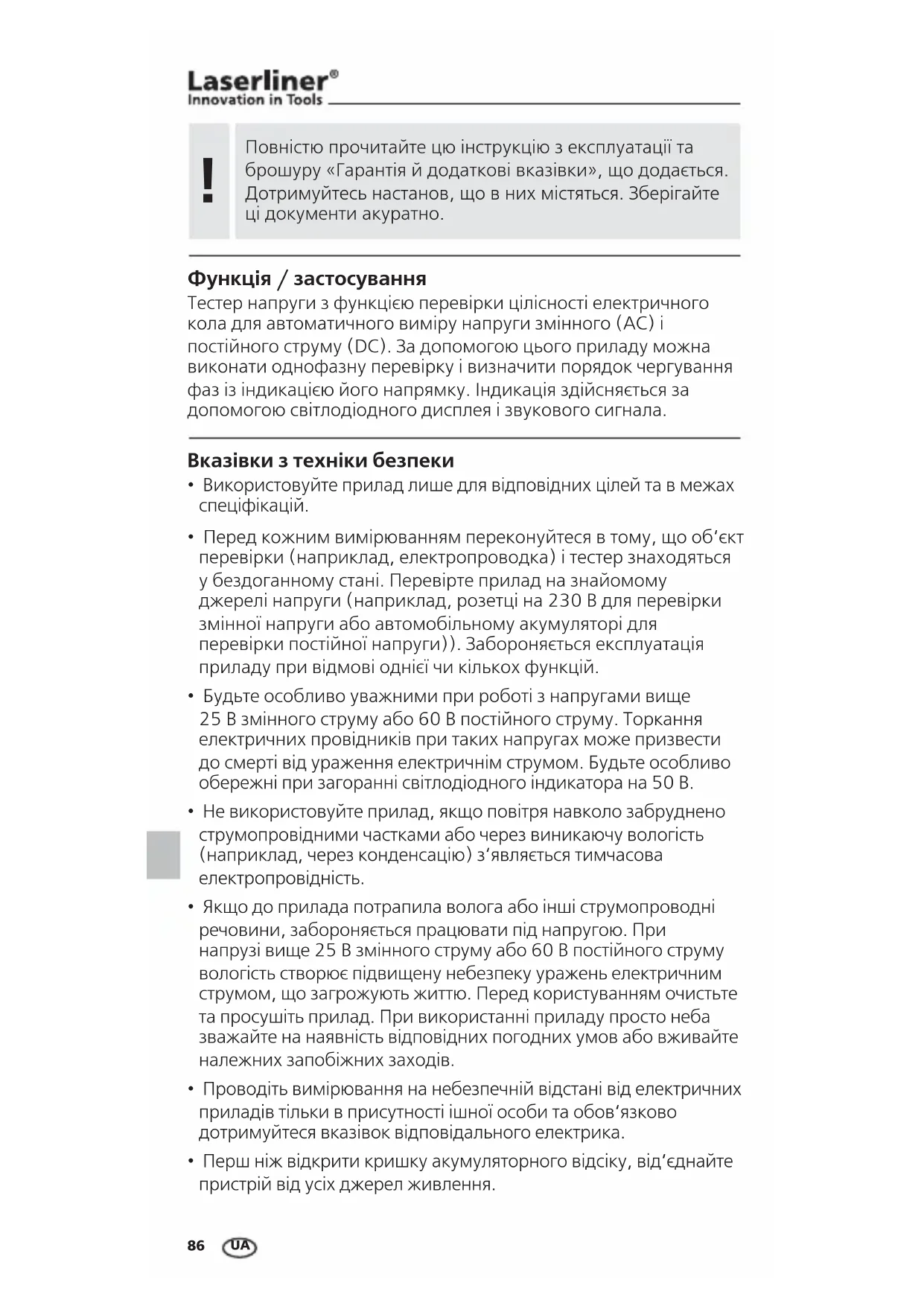

ПОСІБНИК КОРИСТУВАЧА AC-tiveMaster PD Laserliner

Повністю прочитайте цю інструкцію з експлуатації та брошуру «Гарантія й додаткові вказівки», що додається. Дотримуйтесь настанов, що в них містяться. Зберігайте ці документи акуратно.

Функція / застосування

Тестер напруги з функцією перевірки цілісності електричного кола для автоматичного виміру напруги змінного (AC) і постійного струму (DC). За допомогою цього приладу можна виконати однофазну перевірку і визначити порядок чергування фаз із індикацією його напрямку. Індикація здійсняється за допомогою світлодіодного дисплея і звукового сигнала.

Вказівки з техніки безпеки

• Використовуйте прилад лише для відповідних цілей та в межах спеціфікацій.
  • Перед кожним вимірюванням переконуйтеся в тому, що об'єкт перевірки (наприклад, електропроводка) і тестер знаходяться у бездоганному стані. Перевірте прилад на знайомому джерелі напруги (наприклад, розетці на 230 В для перевірки змінної напруги або автомобільному акумуляторі для перевірки постійної напруги)). Забороняється експлуатація приладу при відмові однієї чи кількох функцій.
• Будьте особливо уважними при роботі з напругами вище 25 В змінного струму або 60 В постійного струму. Торкання електричних провідників при таких напругах може призвести до смерті від ураження електричнім струмом. Будьте особливо обережні при загоранні світлодіодного індикатора на 50 В.
• Не використовуйте прилад, якщо повітря навколо забруднено струмопровідними частками або через виникаючу вологість (наприклад, через конденсацію) з'являється тимчасова електропровідність.
• Якщо до прилада потрапила волога або інші струмопроводні речовини, забороняється працювати під напругою. При напрузі вище 25 В змінного струму або 60 В постійного струму вологість створює підвищену небезпеку уражень електричним струмом, що загрожують життю. Перед користуванням очистьте та просушіть прилад. При використанні приладу просто неба зважайте на наявність відповідних погодних умов або вживайте належних запобіжних заходів.
• Проводіть вимірювання на небезпечній відстані від електричних приладів тільки в присутності ішної особи та обов'язково дотримуйтеся вказівок відповідального електрика.

• Перш ніж відкрити кришку акумуляторного відсіку, від'єднайте пристрій від усіх джерел живлення.

• Пристрій не можна піддавати дії напруги довше ніж 30 секунд.

• Беріть прилад лише за ручки. Забороняється торкатися вимірювальних щупів під час вимірювання.
• Якщо можливо, не працюйте на самоті.

Знаки

Попередження про небезпечну електричну напругу: незахищені струмовідні частини всередені корпуса можуть бути достатньо небезпечні, щоб наражати на ризик ураження електричним струмом.

Попередження про інші небезпеки

Клас захисту II: тестер має посилену або подвійну ізоляцію.

CAT III

Категорія III стійкості ізоляції електротехнічного обладнання до імпульсних перенапруг: електробладнання стаціонарних установок та при визначенні особливих вимог до надійності й готовності електрообладнання, наприклад, для комутаційних апаратів стаціонарних установок і пристроїв промислового використання з постійним підімкненням до стаціонарної установки.

CAT IV

Категорія IV стійкості ізоляції електротехнічного обладнання до імпульсних перенапруг: прилади, призначені для використання на лініях або біля ліній живлення внутрішньої електричної проводки будівель, а власне, передбачених на ділянці від головного розподільчого пункту в напрямку мережі, наприклад, лічильники електроенергії, автоматичні вимикачі максимального струму та пристрої централізованого кругового телекерування.

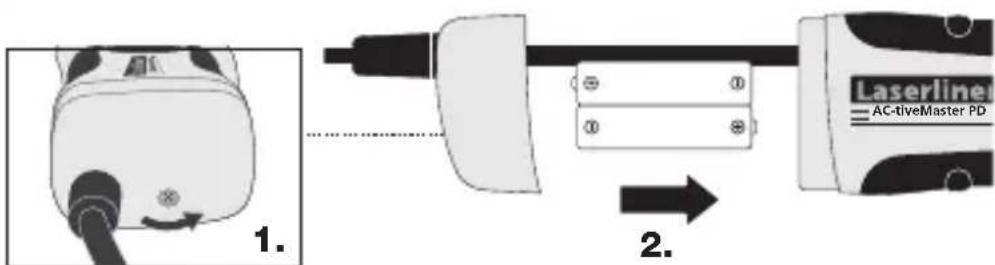

1 Вставлення батарейок

1. 2. Laserline AC-tiveMaster PD

!

Після вставлення батарейок прилад відразу готовий до експлуатації. Він не має спеціального вимикача і тому завжди увімкнений. При виміряній напрузі вище 50 В прилад працює в аварійному режимі та без акумулятора.

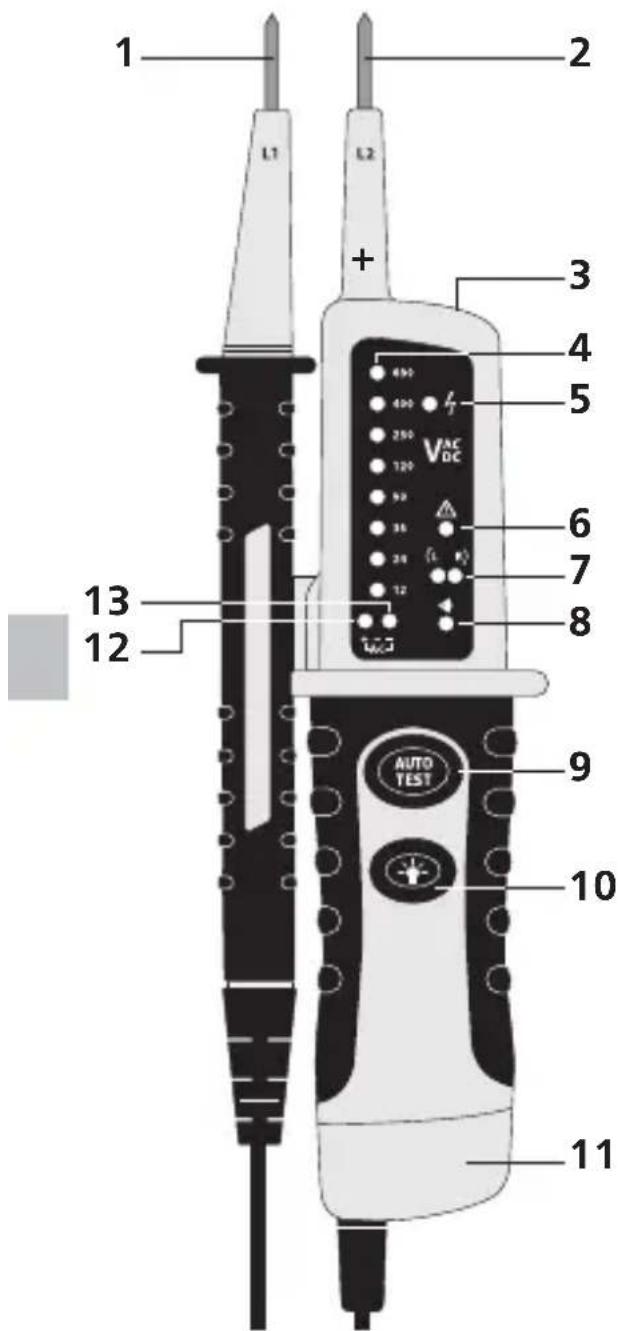

1 2 L1 L2 + 3 4 5 6 7 8 9 10 AUTO TEST 11 12 13

1 Мінусовий вимірювальний щуп

2 Плюсовий вимірювальний щуп

3 Ліхтарик

4 Світлодіоди індикації напруги

5 СД-індикатор для однополюсової перевірки фаз

6 Попередження про напругу вище 50 В

7 СД-індикатори чергування фаз проти годинникової стрілки і за годинниковою стрілкою

8 СД-індикатор цілісності електричного кола

9 Самотестування

10 Увімкнення/ вимкнення ліхтарика

11 Батарейний відсік

12 СД-індикатор плюсової напруги постійного струму

13 СД-індикатор мінусової напруги постійного струму

12 + 13 СД-індикатор напруги змінного струму

2 Перевірка функціонування/самотестування

• Перевірте тестер напруги на знайомому джерелі напруги
- З'єднайте вимірювальні щупи (1) і (2). Загориться СД-індикатор цілісності електричного кола (8) і пролунає звуковий сигнал.
- Натисніть кнопку «AUTOTEST» (САМОТЕСТУВАННЯ). Якщо тестування пройде успішно, загоряться усі світлодіоди (4) і СД-індикатор цілісності електричного кола (8), а також пролунає звуковий сигнал.

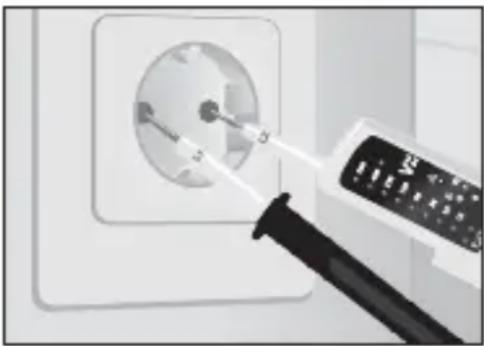

3 Перевірка напруги

Візьміть основну частину приладу (+) у праву руку, а другий випробувальний щуп (-) — у ліву. Піднесіть вимірювальні щупи до контактів, що перевіряються (наприклад, електропроводки, розетки тощо).

- Цей тестер напруги автоматично вмикається, починаючи з напруги 12 В, і показує виміряну напругу за допомогою відповідних світлодіодів (4).

Однополюсна фазна перевірка

• Доторкніться вимірювальним щупом L2 до провідника, що перевіряється, при цьому щуп L1 залишається вільним. За наявності змінного струму у провіднику загорається світлодіодний індикатор (5).
• Однополюсна фазна перевірка можлива, лише якщо батарейки вкладені і в гарному стані.
• Однополюсні перевірки фази дозволяється проводити тільки для змінного струму від 100 В.
• Визначаючи фазний провідник за допомогою однополюсної фазної перевірки, за певних умов можна пошкодити функцію індикації (наприклад, у разі ізоляційних засобів захисту шкіри або заізольованих місць монтажу).

Однополюсна фазова перевірка не придатна для перевірки на відсутність напруги. Для цього потрібна двохполюсна фазна перевірка.

5 Визначення порядку чергування фаз

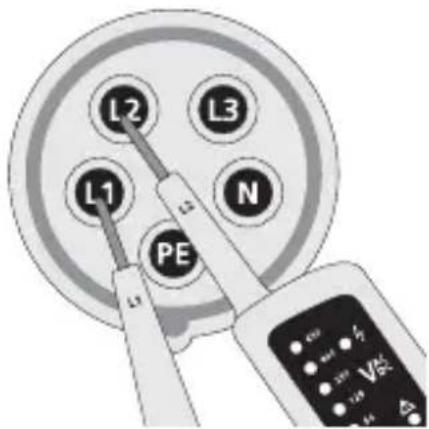

За годинниковою стрілкою

L2 L3 L1 N PE L1 VAC

Якщо загориться СД-індикатор «R» (8), то гадана фаза L1 є дійсно фазою L1, а гадана фаза L2 є дійсно фазою L2.

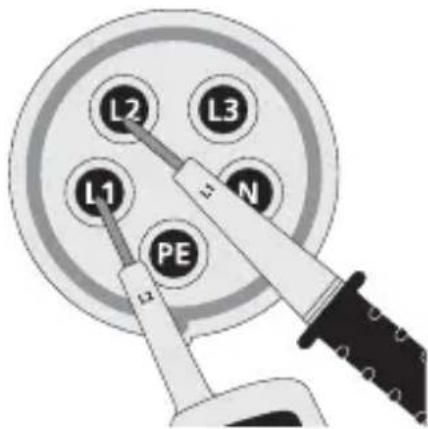

Проти годинникової стрілки

L2 L3 L1 N PE

Якщо загориться СД-індикатор «L» (7), то гадана фаза L1 насправді є фазою L2, а гадана фаза L2 насправді є фазою L1.

!

Якщо виконати контрольне випробування, помінявши місцями випробувальні щупи, то має загорітися СД-індикатор протилежного напрямку.

6 Кишеньковий ліхтарик

Щоб увімкнути кишеньковий ліхтарик, натисніть й утримуйте натиснутою кнопку 10. Світло автоматично вимкнеться, як тільки відпустити цю кнопку.

7 Калібрування

Щоб забезпечити точність результатів вимірів, тестер напруги необхідно регулярно калібрувати та перевіряти. Рекомендуємо проводити калібрування щорічно.

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: www.laserliner.com/info

Технічніхарактеристики

Діапазон напруг	12, 24, 36, 50, 120, 230, 400, 690 В змінного/постійного струму
Розподільча здатність світлодіодної індикації	+ 12, 24, 36, 50, 120, 230, 400, 690 В змінного/постійного струму
Похибка -30%...0% відліку показань
Розпізнання напруги автоматичне
Розпізнання полярності у всьому діапазоні
Розпізнання діапазону автоматичне
Час спрацьовування < 0,1 с СД
Діапазон частот 50/60 Гц
Автоматичний захист від перенавантаження (ПЗВ/роз'єднювач)	так
Внутрішнє основне навантаження	близько 2,1 Вт при 600 В
Піковий струм 1с < 0,2 А / Is	(5 с) < 3,5 мА
Тривалість увімкнення	Тривалість та періодичність вимірювань = 30 сек / 10 хв.
Однополюсна фазна перевірка
Діапазон напруг 100 ... 690 В	змінного струму
Діапазон частот 50/60 Гц
Перевірка цілісності електричного кола
Діапазон опорів < 300 Ом
Випробувальний струм 5 мкА
Захист від перенапруги 690 В	змінного/постійного струму
Індикація порядку чергування фаз
Діапазон напруг (світлодіоди)	100 ... 400 В
Діапазон частот 50/60 Гц
Принцип вимірювання	двохполюсний, з використанням контактних електродів
Електроживлення	Акумулятори 2 x 1,5 В типу AAA, LR03, лужні
Споживання струму макс. 30	МА / близько 250 мВт
Робоча температура -10°C ...	55°C
Вологість не більше 85% відно	осної вологості
Категорія стійкості ізоляції електротехнічного обладнання до імпульсних перенапруг	Кат. III - 1000 В / Кат. IV - 600 В
Ступінь захисту від забруднення	2
Клас захисту	IP64
Маса	220 г
Норми	EN 61243-3; EN 61326

Право на технічні зміни збережене. 06.2010

!
