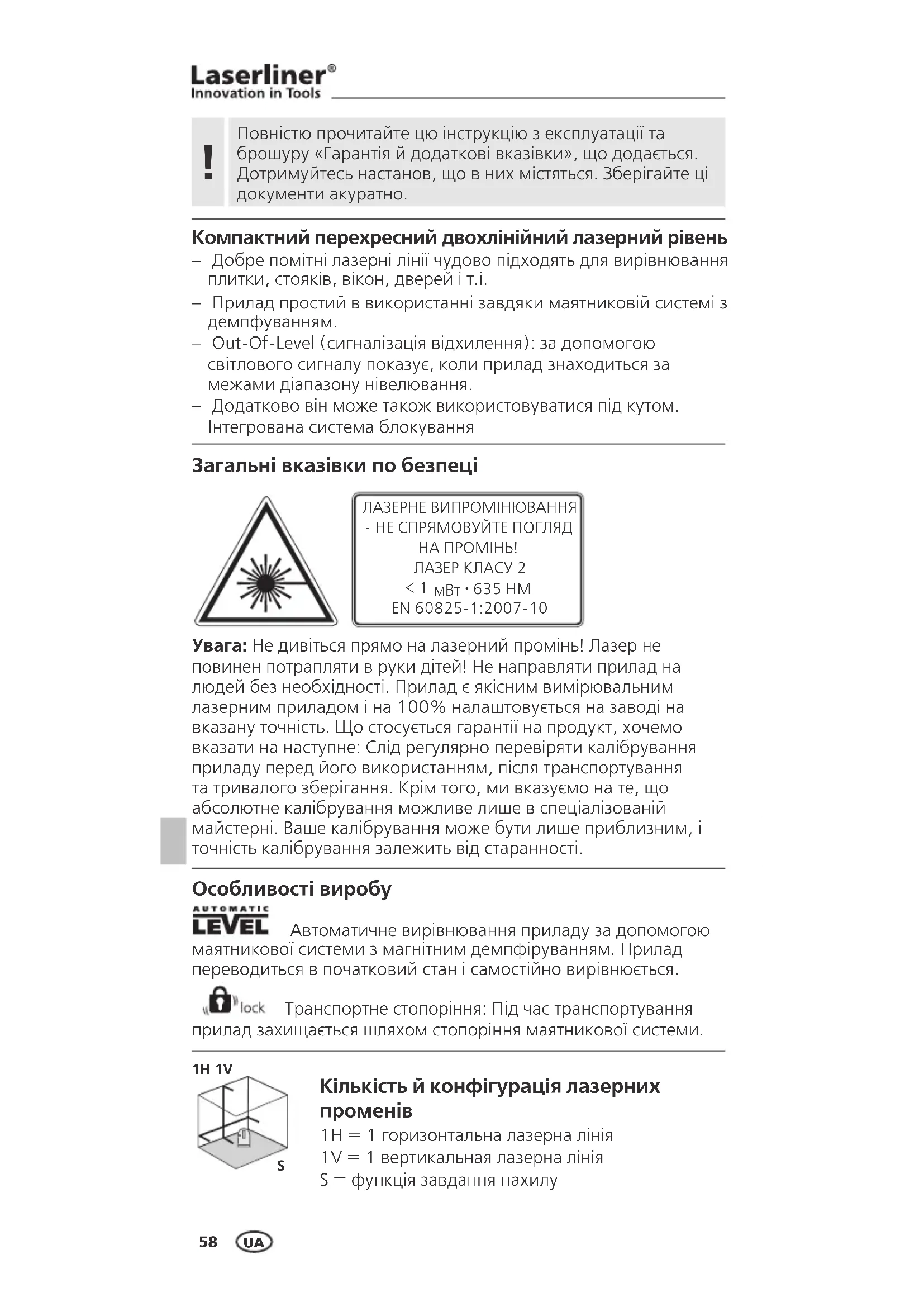

ПОСІБНИК КОРИСТУВАЧА SuperCross-Laser Compact Laserliner

Повністю прочитайте цю інструкцію з експлуатації та брошуру «Гарантія й додаткові вказівки», що додається. Дотримуйтесь настанов, що в них містяться. Зберігайте ці документи акуратно.

Компактний перехресний двохлінійний лазерний рівень

– Добре помітні лазерні лінії чудово підходять для вирівнювання плитки, стояків, вікон, дверей і т.і.
– Прилад простий в використанні завдяки маятниковій системі з демпфуванням.
- Out-Of-Level (сигналізація відхилення): за допомогою світлового сигналу показує, коли прилад знаходиться за межами діапазону нівелювання.
– Додатково він може також використовуватися під кутом. Інтегрована система блокування

Загальні вказівки по безпеці

ЛАЗЕРНЕ ВИПРОМІНЮВАННЯ

Увага: Не дивіться прямо на лазерний промінь! Лазер не повинен потрапляти в руки дітей! Не направляти прилад на людей без необхідності. Прилад є якісним вимірювальним лазерним приладом і на 100% налаштовується на заводі на вказану точність. Що стосується гарантії на продукт, хочемо вказати на наступне: Слід регулярно перевіряти калібрування приладу перед його використанням, після транспортування та тривалого зберігання. Крім того, ми вказуємо на те, що абсолютне калібрування можливе лише в спеціалізованій майстерні. Ваше калібрування може бути лише приблизним, і точність калібрування залежить від старанності.

Особливості виробу

AUTOMATIC

LEVEL

Автоматичне вирівнювання приладу за допомогою

маятникової системи з магнітним демпфіруванням. Прилад переводиться в початковий стан і самостійно вирівнюється.

Транспортне стопоріння: Під час транспортування

прилад захищається шляхом стопоріння маятникової системи.

1H 1V

Кількість й конфігурація лазерних променів

1H = 1 горизонтальна лазерна лінія

1V = 1 вертикальная лазерна лінія

S = функция завдання нахилу

SuperCross-Laser Compact

1 2 3 4 5 SuperCross Laser Compact

1 Кнопка ввімкнення/ вимкнення
2 Отвір для виходу лазерного променя
3 блокування
4 Відкидні ніжки
5 Відсік для батарей

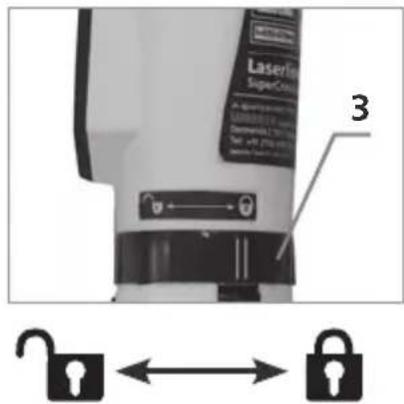

блокування

Laserless SuperColor 3

Розстопорити Застопорити

!

Для перенесення, або якщо прилад більше не потрібний, складають ножки (4), вимикають лазер (кнопка 1) і встановлюють транспортний стопор (3). Після цього прилад поміщають у м'який чохол, щоб захистити від пошкодження.

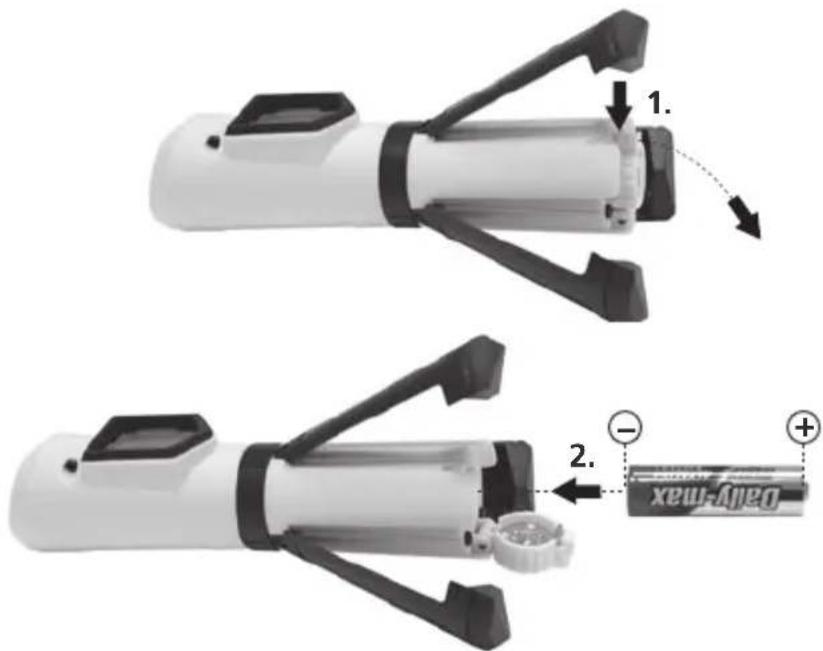

1 Вставлення батареї

Відкрийте батарейний відсік (5) і вставте батарею.

1. 2. Dely-max

2 Горизонтальне і вертикальне нівелювання

Розфіксуйте транспортне стопоріння й увімкніть лазер (кнопка 1). З'явиться лазерне перехрестя. Теперь можна виконувати горизонтальне й вертикальне нівелювання за допомогою лазерних ліній.

!

В Режим нахилу: Виконайте транспортне стопоріння та увімкніть лазер (кнопка 1). Теперь можна працювати з похилими поверхнями. ВАЖЛИВО: В цьому режимі не можна проводити горизонтальне і вертикальне нівелювання, тому що лазерні лінії більше автоматично не налаштовуються.

4 Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.

!

Діапазон автоматичного нівелювання	± 4^
Точність	± 5 мм / 10 м
Робочий діапазон(залежить від світла в приміщенні)	20 м
Довжина хвиль лазера	635 нм
Клас лазера / вихідна потужністьлінійного лазера	2 / < 1 мВт
Живлення /термін експлуатації	1 лужний елемент живленняна 1,5 В (типу AA, LR6) / 5 шт.
Робоча температура	0^ +50^
Температура зберігання	-10^ +70^
Габаритні розміри (Ш x В x Г)	35 x 153 x 36 мм
Маса (з батареєю)	0,13 кг

Право на технічні зміни збережене 02.2010.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: www.laserliner.com/info

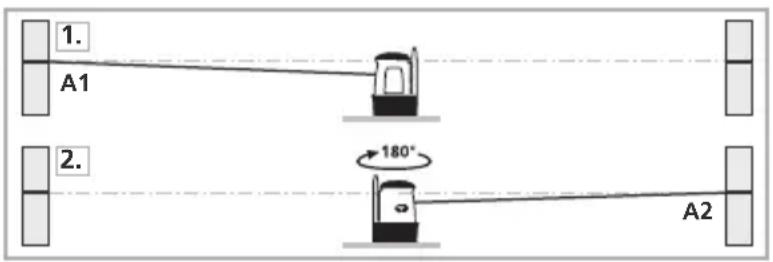

5 Підготовка перевірки калібрування: Калібрування лазера можна контролювати. Встановити прилад посередині між 2 стінами, які знаходяться на відстані не менше 5 метрів між собою. Ввімкнути прилад, для цього зняти систему блокування (лазерний хрест ввімкн). Див. також главу «Горизонтальне й вертикальне нівелювання».

1. Помітьте крапку А1 на стіні.
2. Поверніть прилад на 180° і помітьте крапку А2. Теперь між крапками А1 і А2 встановлене горизонтальне відношення.

1. A1 2. 180° A2

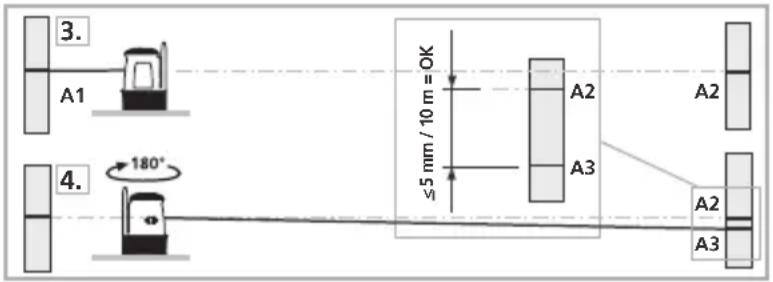

6 Перевірка калібрування:

1. Встановити прилад якомога ближче до стіни на висоті крапки А1.
2. Поверніть прилад на 180° і помітьте крапку А3. Різниця між А2 і А3 є допуском.

3. A1 ≤5 mm / 10 m = OK 4. 180° A2 A3 A2 A3

Якщо А2 і А3 розрізняються більше ніж на 5 мм / 10 м, потрібне юстирування. Зверніться до крамниці чи в сервісний відділ UMAREX-LASERLINER.

Перевірка вертикальної лінії:

Встановити прилад на відстані прибл. 5 м від стіни. На стіні прикріпити висок з шнуром довжиною 2,5 м, висок повинен вільно рухатися. Ввімкнути прилад і навести вертикальний лазер на шнур. Точність знаходиться в межах допуску, якщо відхилення між лінією лазера і шнуром становить не більше ± 1.5 мм.

Перевірка горизонтальної лінії:

Встановити прилад на відстані прибл. 5 м від стіни і ввімкнути лазерний хрест. Помітити на стіні крапку В. Повернути лазерний хрест прибл. на 2,5 м праворуч і помітити крапку С. Перевірити, чи

горизонтальна лінія пункту С знаходиться на тій же висоті ± 2 мм, що і пункту В. Повторити процес з повертанням ліворуч.

≤ 2 mm = OK B 2,5 m C
