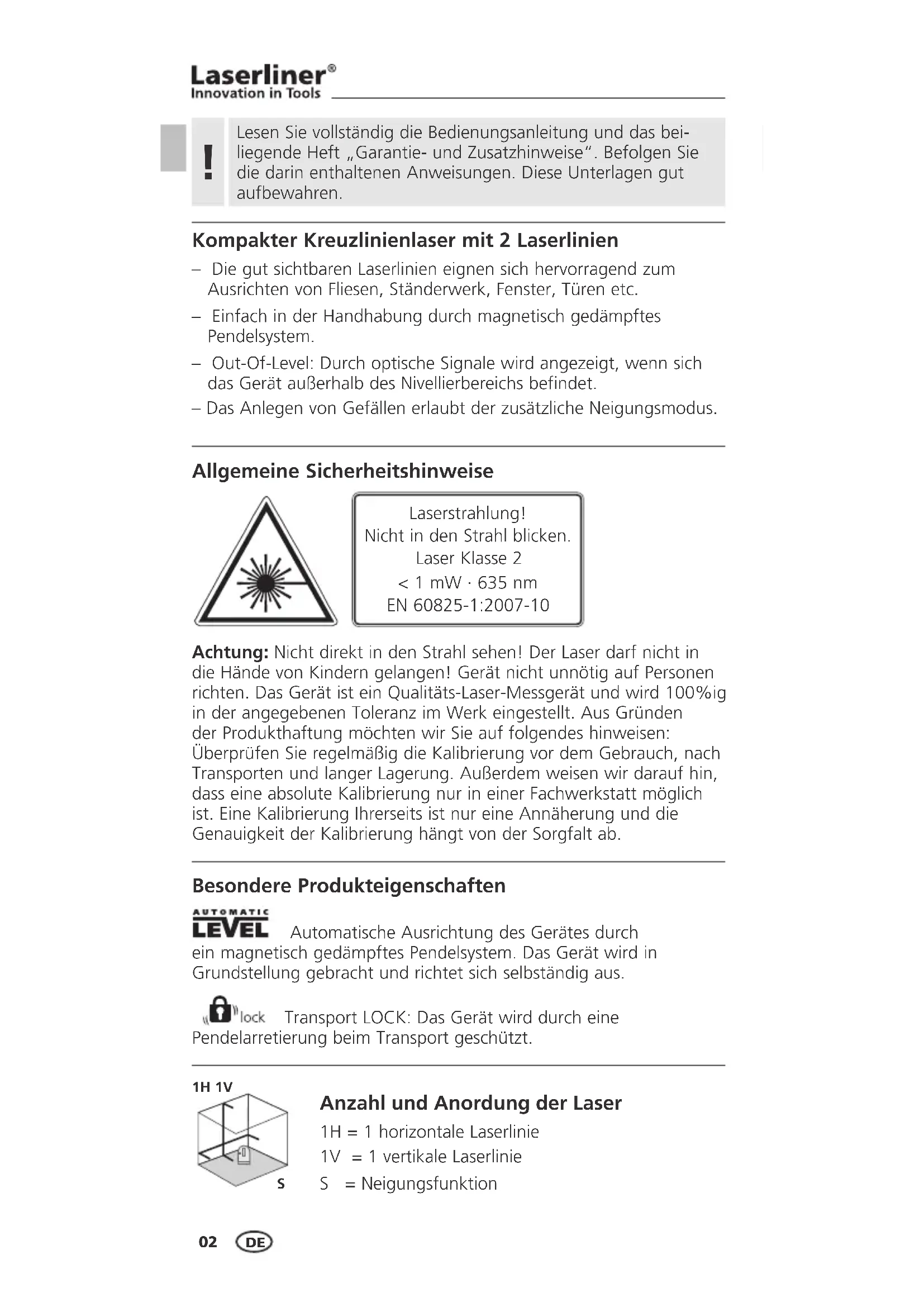

BEDIENUNGSANLEITUNG SuperCross-Laser Compact Laserliner

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Kompakter Kreuzlinienlaser mit 2 Laserlinien

– Die gut sichtbaren Laserlinien eignen sich hervorragend zum Ausrichten von Fliesen, Ständerwerk, Fenster, Türen etc.
- Einfach in der Handhabung durch magnetisch gedämpftes Pendelsystem.
- Out-Of-Level: Durch optische Signale wird angezeigt, wenn sich das Gerät außerhalb des Nivellierbereichs befindet.
– Das Anlegen von Gefällen erlaubt der zusätzliche Neigungsmodus.

Allgemeine Sicherheitshinweise

Laserstrahlung! Nicht in den Strahl blicken. Laser Klasse 2 < 1 mW · 635 nm EN 60825-1:2007-10

Achtung: Nicht direkt in den Strahl sehen! Der Laser darf nicht in die Hände von Kindern gelangen! Gerät nicht unnötig auf Personen richten. Das Gerät ist ein Qualitäts-Laser-Messgerät und wird 100%ig in der angegebenen Toleranz im Werk eingestellt. Aus Gründen der Produkthaftung möchten wir Sie auf folgendes hinweisen: Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung. Außerdem weisen wir darauf hin, dass eine absolute Kalibrierung nur in einer Fachwerkstatt möglich ist. Eine Kalibrierung Ihrerseits ist nur eine Annäherung und die Genauigkeit der Kalibrierung hängt von der Sorgfalt ab.

Besondere Produkteigenschaften

AUTOMATIC

LEVEL

Automatische Ausrichtung des Gerätes durch

ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.

lock

Transport LOCK: Das Gerät wird durch eine

Pendelarretierung beim Transport geschützt.

1H 1V

Anzahl und Anordung der Laser

1H = 1 horizontale Laserlinie

1V = 1 vertikale Laserlinie

S = Neigungsfunktion

SuperCross-Laser Compact

1 2 3 4 5 SuperCross Laser Compact

1 AN / AUS - Taste
2 Laseraustrittsfenster
3 Transportsicherung
4 Ausklappbare Beine
5 Batteriefach

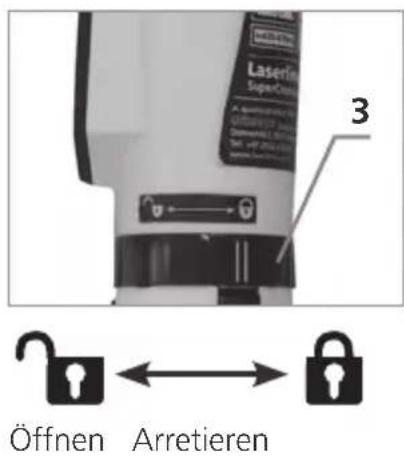

Transportsicherung

Laserin SuperCranis 3 Öffnen Arretieren

!

Zum Transport oder wenn das Gerät nicht benötigt wird, die Beine (4) einklappen, die Laser ausschalten (Taste 1) und die Transportsicherung (3) arretieren. Anschließend das Gerät in das Softbag legen, damit das Gerät vor Beschädigung geschützt wird.

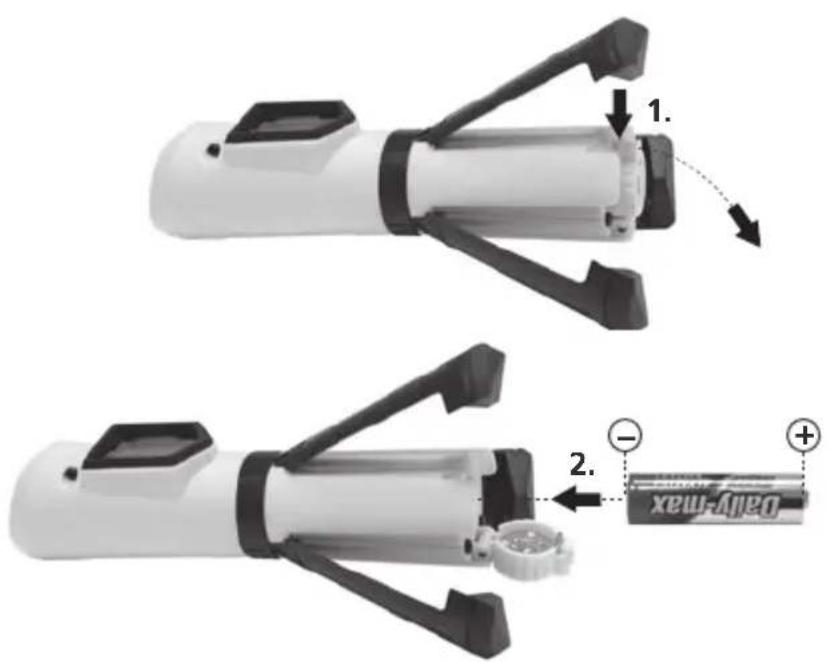

1 Einsetzen der Batterie

Das Batteriefach (5) öffnen und Batterie einlegen.

1. 2. Daily-max

2 Horizontal und vertikal Nivellieren

Die Transportsicherung öffnen und die Laser einschalten (Taste 1). Das Laserkreuz erscheint. Jetzt kann mit den Laserlinien horizontal bzw. vertikal nivelliert werden.

Zum horizontal und vertikal Nivellieren muss die Out-Of-Level Funktion aktiviert werden. Dazu die Transportsicherung lösen. Die Out-Of-Level Funktion signalisiert, wenn sich das Gerät außerhalb des automatischen Nivellierbereichs von 4° befindet. In diesem Fall leuchtet die AN/AUS-Taste und die Laser gehen aus. Das Gerät dann auf einer ebeneren Fläche aufstellen.

3 Neigungsmodus

Die Transportsicherung arretieren und die Laser (Taste 1) anschalten. Jetzt können schiefe Ebenen angelegt werden. WICHTIG: In diesem Modus kann nicht horizontal bzw. vertikal nivelliert werden, da sich die Laserlinien nicht mehr automatisch ausrichten.

4 EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.

Technische Daten

Selbstnivellierbereich	± 4°
Genauigkeit	± 5 mm / 10 m
Arbeitsbereich(von Raumhelligkeit abhängig)	20 m
Laserwellenlänge	635 nm
Laserklasse / Ausgangsleistung Linienlaser	2 / < 1 mW
Stromversorgung / Betriebsdauer	1 x 1,5V Alkalizelle(Typ AA, LR6) / 5 Std.
Arbeitstemperatur	0°C ... +50°C
Lagertemperatur	-10°C ... +70°C
Abmessungen (BxHxT)	35 x 153 x 36 mm
Gewicht (inkl. Batterie)	0,13 kg

Technische Änderungen vorbehalten 02.2010. Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info

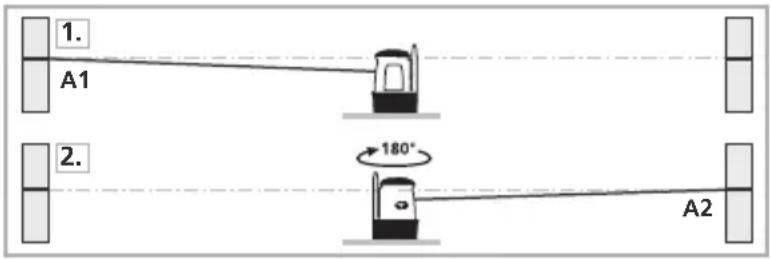

5 Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein, dazu die Transportsicherung lösen (Laserkreuz an). Siehe dazu Kapitel „Horizontales und vertikales Nivellieren“.

1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

1. A1 2. 180° A2

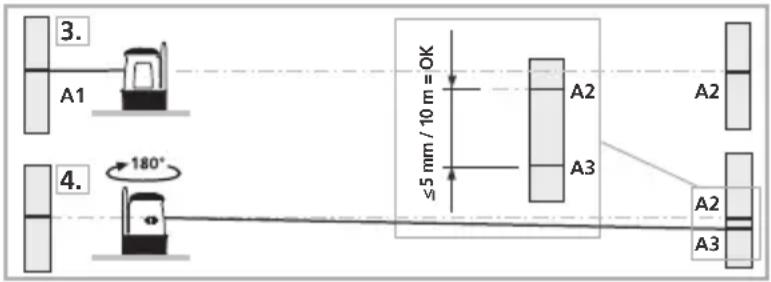

6 Kalibrierung überprüfen

1. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.

2. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.

3. A1 4. 180° ≤5 mm / 10 m = OK A2 A3 A2 A3

!

Wenn A2 und A3 mehr als 5 mm / 10 m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Überprüfung der vertikalen Linie: Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 1.5 mm beträgt.

Überprüfung der horizontalen Linie:

Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C

≤ 2 mm = OK B 2,5 m C

markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C ± 2 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

!
