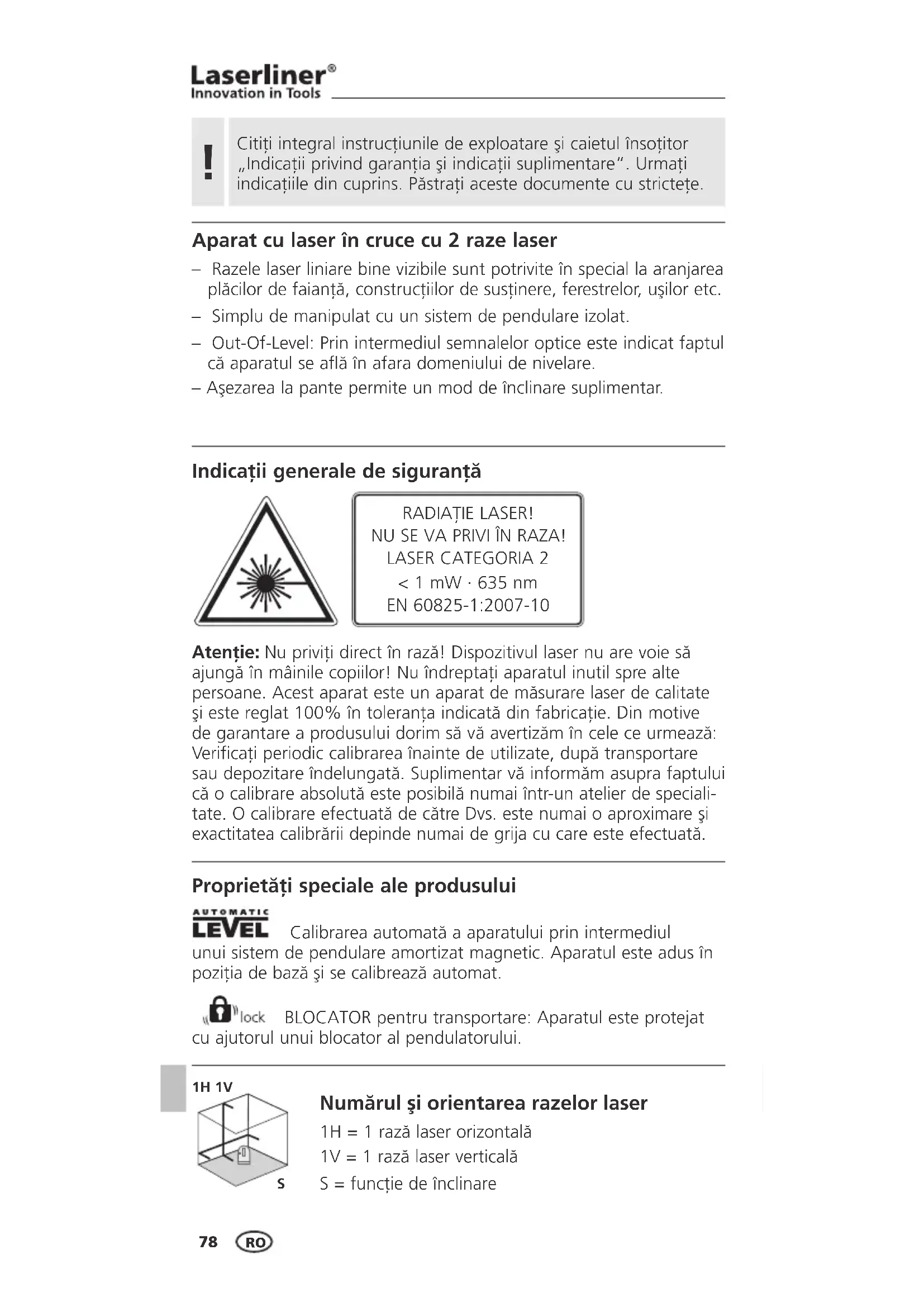

MANUAL DE UTILIZARE SuperCross-Laser Compact Laserliner

Citiți integral instrucțiunile de exploatare și caietul însoțitor „Indicații privind garanția și indicații suplimentare”. Urmați indicațiile din cuprins. Păstrați aceste documente cu strictețe.

Aparat cu laser în cruce cu 2 raze laser

• Razele laser liniare bine vizibile sunt potrivite în special la aranjarea plăcilor de faianță, constructiilor de susținere, ferestrelor, ușilor etc.
• Simplu de manipulat cu un sistem de pendulare izolat.
• Out-Of-Level: Prin intermediul semnalelor optice este indicat faptul că aparatul se află în afara domeniului de nivelare.
• Aşezarea la pante permite un mod de înclinare suplimentar.

Indicații generale de siguranță

Atenție: Nu priviți direct în rază! Dispozitivul laser nu are voie să ajungă în mâinile copiilor! Nu îndreptați aparatul inutil spre alte persoane. Acest aparat este un aparat de măsurare laser de calitate și este reglat 100% în toleranța indicată din fabricație. Din motive de garantare a produsului dorim să vă avertizăm în cele ce urmează: Verificați periodic calibrarea înainte de utilizate, după transportare sau depozitare îndelungată. Suplimentar vă informăm asupra faptului că o calibrare absolută este posibilă numai într-un atelier de specialitate. O calibrare efectuată de către Dvs. este numai o aproximare și exactitatea calibrării depinde numai de grija cu care este efectuată.

Proprietăți speciale ale produsului

AUTOMATIC

LEVEL

Calibrarea automată a aparatului prin intermediul

unui sistem de pendulare amortizat magnetic. Aparatul este adus în pozitia de bază și se calibrează automat.

lock

BLOCATOR pentru transportare: Aparatul este protejat cu ajutorul unui blocator al pendulatorului.

1H 1V

Numărul și orientarea razelor laser

1H = 1 rază laser orizontală

1V = 1 rază laser verticală

S = functie de înclinare

SuperCross-Laser Compact

1 2 3 4 5 SuperCross Laser Compact

1 Tastă PORNIRE/OPRIRE
2 Geam rază laser
3 Siguranță transport
4 Picioare batante
5 Compartiment baterii

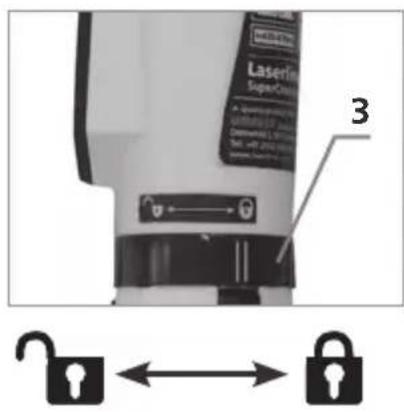

Siguranță transport

LaserJet SuperChassis 3

Deschidere Blocare

!

Pentru transportare sau dacă aparatul nu este utilizat se pliază picioarele (4), se oprește laser-ul (tasta 1) și se blochează protecția pentru transport (3). În final aparatul se introduce în săculețul moale pentru protecția aparatului contra deteriorării.

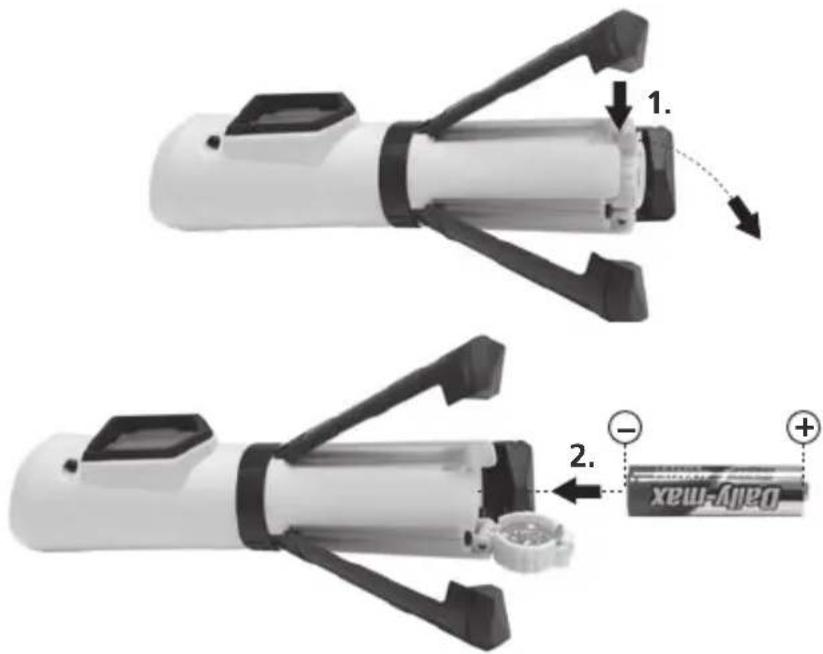

1 Introducerea bateriei

Se deschide compartimentul de baterii (5) și se introduce bateria.

2 Nivelare orizontală și verticală

Se deschide protecția pentru transport și se pornește laser-ul (tasta 1). Cruciulita laser apare. Acum se poate începe nivelarea cu ajutorul razelor laser în plan orizontal resp. vertical.

Pentru nivelarea orizontală și verticală trebuie activată funcția Out-Of-Level (fără limită de nivel). Pentru aceasta se desface protecția pentru transport. Funcția Out-Of-Level (fără limită de nivel) semnalizează când aparatul se află în afara domeniului de nivelare automat de 4°. În acest caz tasta PORNIRE/OPRIRE se aprinde și raza laser se stinge. Aparatul se așează apoi pe o suprafață plană.

3 Modul de înclinare

Se blochează protecția pentru transport și se pornește laser-ul (tasta 1). Acum se pot marca suprafețele înclinate. IMPORTANT: În acest mod nu se poate nivela în plan orizontal resp. vertical, pentru că razele laser liniare nu se mai ajustează automat.

4 Prevederile UE și debarasarea

Aparatul respectă toate normele necesare pentru circulația liberă a mărfii pe teritoriul UE.

Acest produs este un aparat electric și trebuie colec- tat separat și debarasat în conformitate cu normativa europeană pentru aparate uzate electronice și electrice.

Verificați periodic calibrarea înainte de utilizate, după transportare sau depozitare îndelungată.

Date tehnice

Domeniu de nivelare individuală	± 4°
Exactitate	± 5 mm / 10 m
Domeniu de lucru (în funcție de luminozi-tatea încăperii)	20 m
Lungime undă laser	635 nm
Clasă laser / putere inițială laser liniar	2 / < 1 mW
Alimentare tensiune / durată funcționare	Celule alcaline 1 x 1,5V (tip AA, LR6) / 5 ore
Temperatură de lucru	0°C ... +50°C
Temperatură de depozitare	-10°C ... +70°C
Dimensiuni (L x Î x A)	35 x 153 x 36 mm
Greutate (incl. baterii)	0,13 kg

Ne rezervăm dreptul să efectuăm modificări tehnice 02.2010. Pentru alte indicații privind siguranța și indicații suplimentare vizitați: www.laserliner.com/info

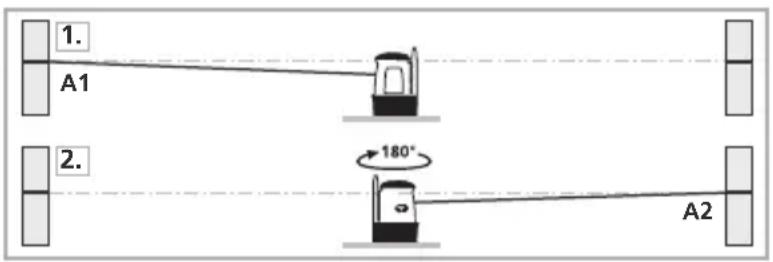

5 Pregătirea verificării calibrării

Puteți controla calibrarea laserului. Asezați aparatul în mijloc între 2 pereți, care se află la min. 5 m unul de celălalt. Porniți aparatul, pentru aceasta se slăbește siguranța de transport (crucea laser apare). Vezi pentru aceasta capitolul „Nivelarea în plan orizontal și vertical”.

1. Marcați punctul A1 pe perete.
2. Rotiți aparatul cu 180° și marcați punctul A2. Între A1 u. A2 aveți acum o referință orizontală.

1. A1 2. 180° A2

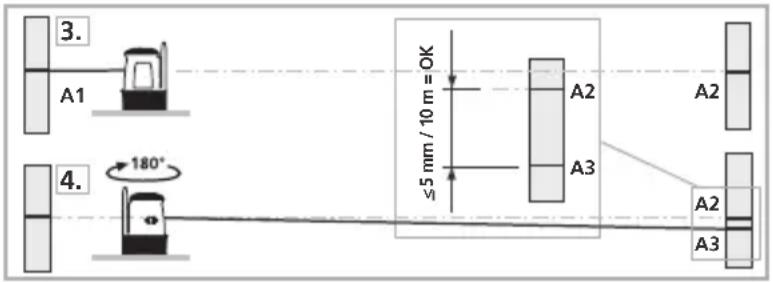

6 Verificarea calibrării:

1. Aşezati aparatul cât de aproape posibil de perete la înălțimea punctului marcat A1.
2. Rotiți aparatul cu 180° și marcați punctul A3. Diferența între A2 și A3 reprezintă toleranța.

3. A1 ≤5 mm / 10 m = OK 4. 180° A2 A3 A2 A3

!

Dacă A2 și A3 se află la o distanță mai mare de 5 mm / 10 m, trebuie efectuată o ajustare. Contactați un comerciant specializat și adresați-vă departamentului service UMAREX-LASERLINER.

Verificarea liniei verticale: Aparatul se așează la cca. 5 m de un perete. Pe perete se fixează o greutate cu o sfoară de 2,5 m, greutatea trebuie să penduleze liber. Aparatul se pornește și laserul vertical se ajustează în funcție de sfoara cu greutatea. Exactitatea se încadrează în toleranță dacă deviația dintre linia laser și sfoara cu greutate nu este mai mare de ± 1.5 mm.

Verificarea liniei orizontale: Aparatul se așează la cca. 5 m de un perete și crucea laser se pornește. Punctul B se marchează pe perete. Crucea laser la cca. 2,5 m spre dreapta și se

≤2 mm = OK B 2,5 m C

marchează punctul C. Verificați dacă linia orizontală din punctul C ± 2 mm ajunge la aceeași înălțime cu punctul B. Procedeu se repetă prin rabatare spre stânga.

!
