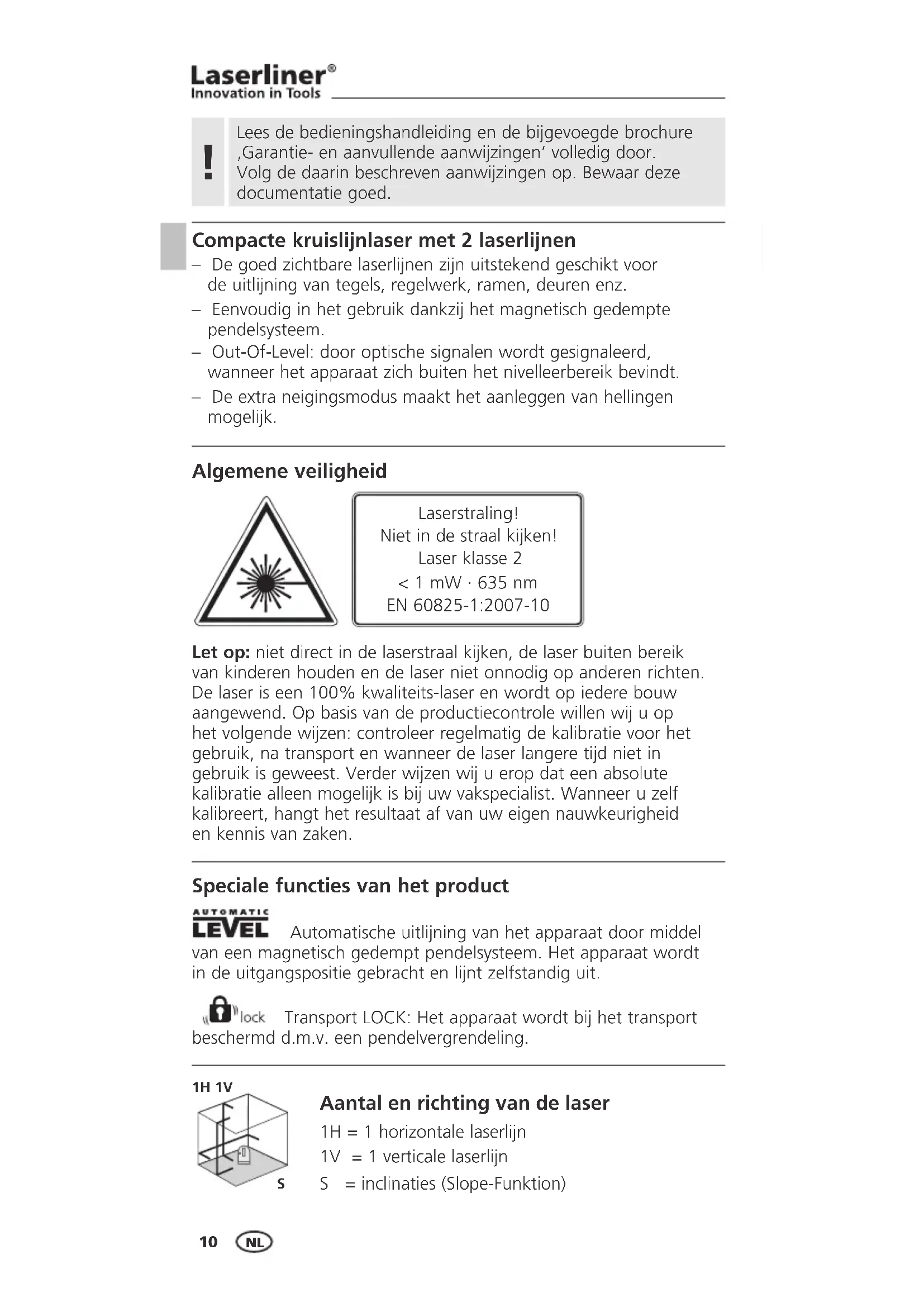

GEBRUIKSAANWIJZING SuperCross-Laser Compact Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure, 'Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.

Compacte kruislijnlaser met 2 laserlijnen

• De goed zichtbare laserlijnen zijn uitstekend geschikt voor de uitlijning van tegels, regelwerk, ramen, deuren enz.
• Eenvoudig in het gebruik dankzij het magnetisch gedempte pendelsysteem.
• Out-Of-Level: door optische signalen wordt gesignaleerd, wanneer het apparaat zich buiten het nivelleerbereik bevindt.
• De extra neigingsmodus maakt het aanleggen van hellingen mogelijk.

Algemene veiligheid

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 635 nm EN 60825-1:2007-10

Let op: niet direct in de laserstraal kijken, de laser buiten bereik van kinderen houden en de laser niet onnodig op anderen richten. De laser is een 100% kwaliteits-laser en wordt op iedere bouw aangewend. Op basis van de productiecontrole willen wij u op het volgende wijzen: controleer regelmatig de kalibratie voor het gebruik, na transport en wanneer de laser langere tijd niet in gebruik is geweest. Verder wijzen wij u erop dat een absolute kalibratie alleen mogelijk is bij uw vakspecialist. Wanneer u zelf kalibreert, hangt het resultaat af van uw eigen nauwkeurigheid en kennis van zaken.

Speciale functies van het product

AUTOMATIC

LEVEL

Automatische uitlijning van het apparaat door middel van een magnetisch gedempt pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit.

lock

Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling.

1H 1V

Aantal en richting van de laser

1H = 1 horizontale laserlijn 1V = 1 verticale laserlijn S = inclinaties (Slope-Funktion)

SuperCross-Laser Compact

1 2 3 4 5 SuperCross Laser Compact

1 AAN-/UIT-toets
2 Laseruitlaat
3 Transportbeveiliging
4 Uitklapbare poten
5 Batterijvakje

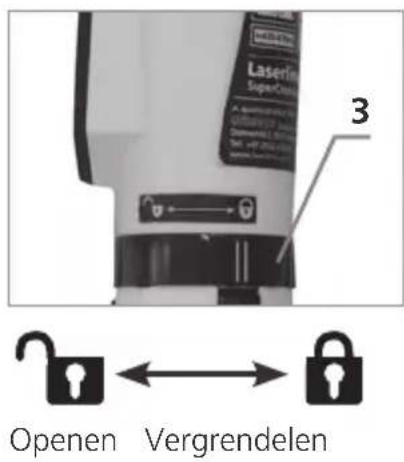

Transportbeveiliging

Laserin SuperCranis 3 Openen Vergrendelen

!

Klap de poten (4) in, schakel de lasers uit (toets 1) en vergrendel de transportbeveiliging (3) als u het apparaat transporteert of als het apparaat niet gebruikt wordt. Leg het apparaat vervolgens in de softbag, zodat het tegen beschadigingen beschermd wordt.

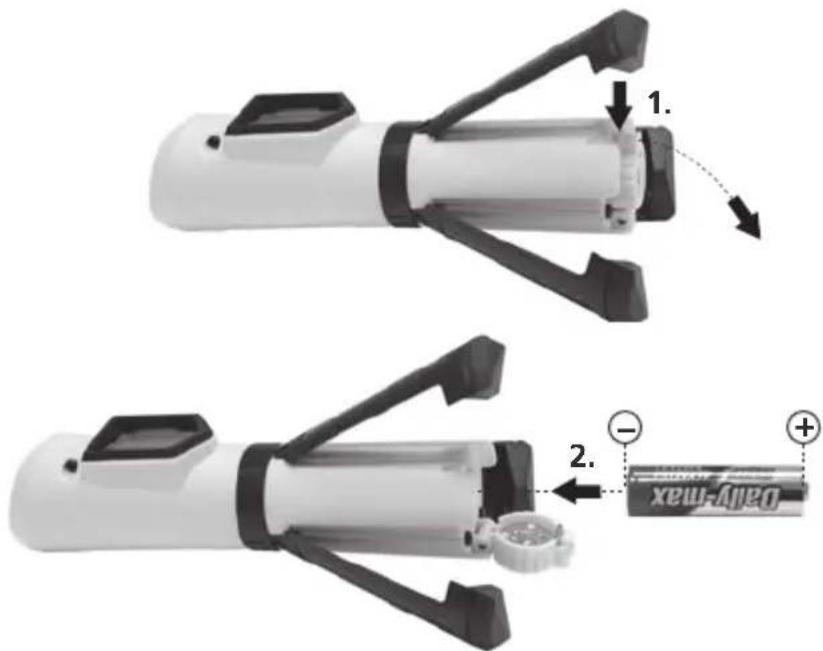

1 Plaatsen van de batterij

Het batterijvakje (5) openen en batterij plaatsen.

2 Horizontaal en verticaal nivelleren

Open de transportbeveiliging en schakel de lasers in (toets 1). Het laserkruis verschijnt. Nu kunt u met de laserlijnen horizontaal resp. verticaal nivelleren.

Voor de horizontale en verticale nivellering moet de Out-Of-Level-functie worden geactiveerd. Ontgrendel daarvoor de transportbeveiliging. De Out-Of-Level-functie genereert een signaal als het apparaat zich buiten het automatische nivelleerbereik van 4° bevindt. In dit geval brandt de AAN/UIT-toets en doven de lasers. Plaats het apparaat vervolgens op een vlakkere ondergrond.

3 Neigingsmodus

Vergrendel de transportbeveiliging en schakel de lasers in (toets 1). Nu kunnen hellingen worden aangelegd. BELANGRIJK: in deze modus kunt u niet horizontaal resp. verticaal nivelleren omdat de laserlijnen niet meer automatisch uitlijnen.

4 EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Controleer regelmatig de calibratie voor u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

Technische gegevens

Zelfnivelleerbereik	± 4°
Nauwkeurigheid	± 5 mm / 10 m
Werkbereik (afhankelijk van de hoeveel-heid licht)	20 m
Lasergolflengte	635 nm
Laserklasse / udgangseffekt linjelaser	2 / < 1 mW
Stroomvoorziejning / gebruiksduur	1 x 1,5 V alkalicel(type AA, LR6) / 5 uur
Werktemperatuur	0°C ... +50°C
Opbergtemperatuur	-10°C ... +70°C
Afmetingen (B x H x D)	35 x 153 x 36 mm
Gewicht (incl. batterijen)	0,13 kg

Technische veranderingen voorbehouden 02.2010. Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info

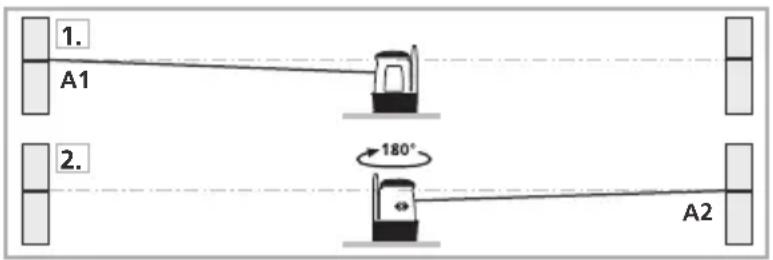

5 Kalibratiecontrole voorbereiden

U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn. Schakel het apparaat in, desactiveer daarvoor de transportbeveiliging (laserkruis ingeschakeld). Zie hiervoor ook het hoofdstuk „Horizontaal en verticaal nivelleren.“

1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2 hebt u nu een horizontale referentie.

1. A1 2. 180° A2

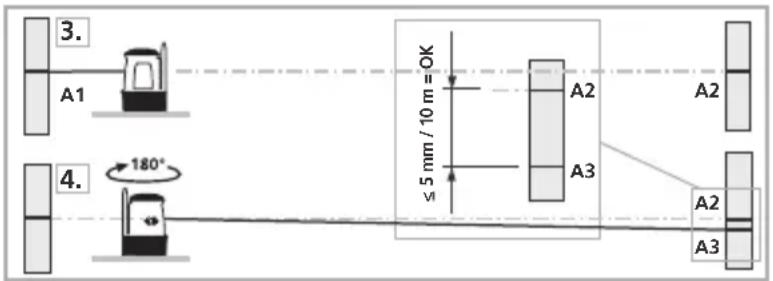

6 Kalibratie controleren

1. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.
2. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.

Als A2 en A3 meer dan 5 mm / 10 m uit elkaar liggen, dient de laser te worden bijgesteld. Neem hiervoor contact op met uw vakhandelaar.

Controleren van de verticale lijn: Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan 1,5 mm. In dat geval blijft u binnen de gestelde tolerantie.

Controleren van de horizontale lijn:

Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en

≤2 mm = OK B 2,5 m C

punt C markeren. Controleer nu of of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. 2 mm. Dezelfde controle kunt u tevens naar links uitvoeren.

!
