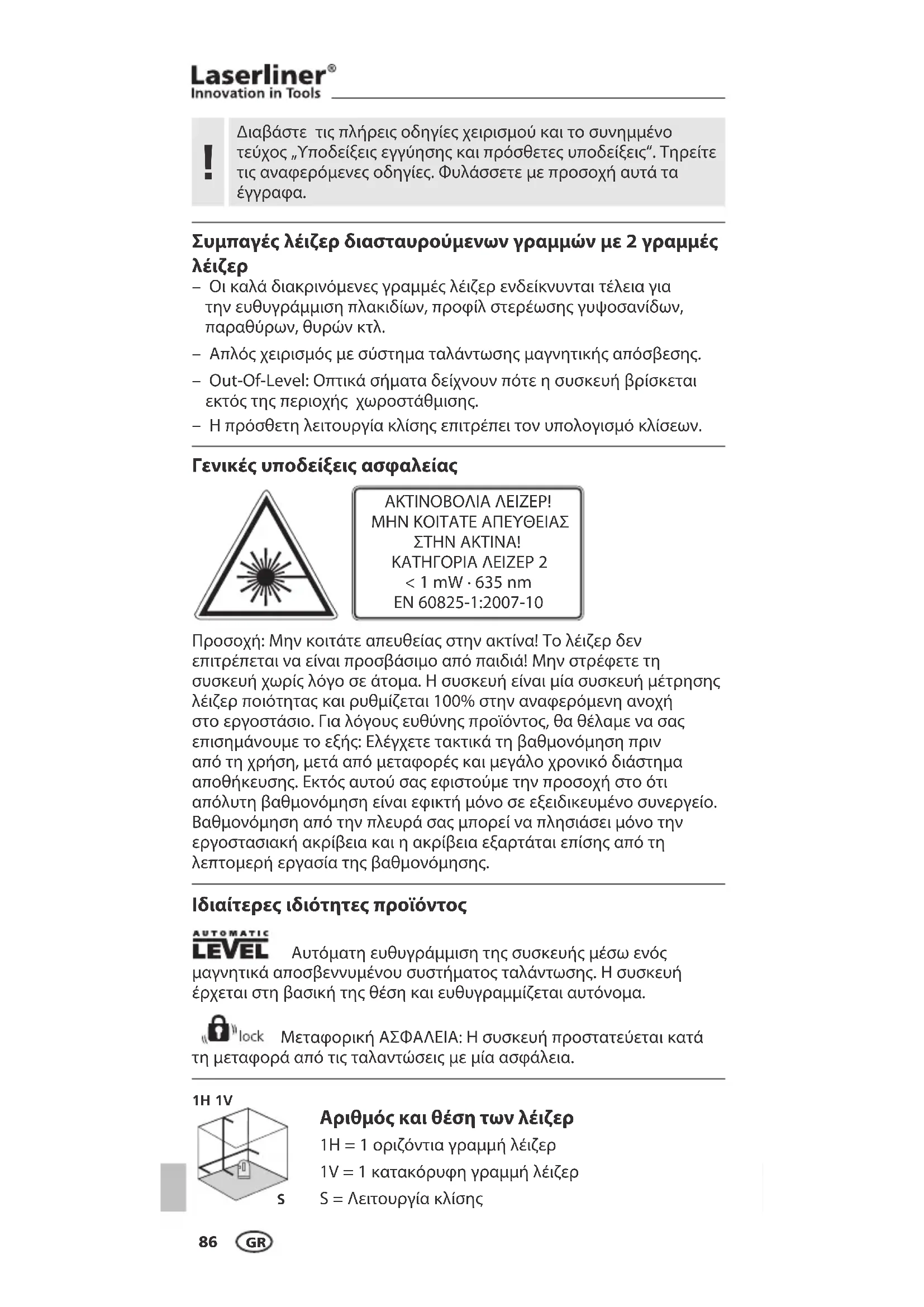

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SuperCross-Laser Compact Laserliner

Διαβάστε τις πλήρεις οδηγίες χειρισμού και το συνημμένο τεύχος „Υποδείξεις εγγύησης και πρόσθετες υποδείξεις“. Τηρείτε τις αναφερόμενες οδηγίες. Φυλάσσετε με προσοχή αυτά τα έγγραφα.

Συμπαγές λέιζερ διασταυρούμενων γραμμών με 2 γραμμές λέιζερ

• Οι καλά διακρινόμενες γραμμές λέιζερ ενδείκνυνται τέλεια για την ευθυγράμμιση πλακιδίων, προφίλ στερέωσης γυψοσανίδων, παραθύρων, θυρών κτλ.
• Απλός χειρισμός με σύστημα ταλάντωσης μαγνητικής απόσβεσης.
• Out-Of-Level: Οπτικά σήματα δείχνουν πότε η συσκευή βρίσκεται εκτός της περιοχής χωροστάθμισης.
• Η πρόσθετη λειτουργία κλίσης επιτρέπει τον υπολογισμό κλίσεων.

Γενικές υποδείξεις ασφαλείας

AKTINOBOLIA ΛΕΙΖΕΡ! ΜΗΝ ΚΟΙΤΑΤΕ ΑΠΕΥΘΕΙΑΣ ΣΤΗΝ ΑΚΤΙΝΑ! ΚΑΤΗΓΟΡΙΑ ΛΕΙΖΕΡ 2 < 1 mW · 635 nm EN 60825-1:2007-10

Προσοχή: Μην κοιτάτε απευθείας στην ακτίνα! Το λέιζερ δεν επιτρέπεται να είναι προσβάσιμο από παιδιά! Μην στρέφετε τη συσκευή χωρίς λόγο σε άτομα. Η συσκευή είναι μία συσκευή μέτρησης λέιζερ ποιότητας και ρυθμίζεται 100% στην αναφερόμενη ανοχή στο εργοστάσιο. Για λόγους ευθύνης προϊόντος, θα θέλαμε να σας επισημάνουμε το εξής: Ελέγχετε τακτικά τη βαθμονόμηση πριν από τη χρήση, μετά από μεταφορές και μεγάλο χρονικό διάστημα αποθήκευσης. Εκτός αυτού σας εφιστούμε την προσοχή στο ότι απόλυτη βαθμονόμηση είναι εφικτή μόνο σε εξειδικευμένο συνεργείο. Βαθμονόμηση από την πλευρά σας μπορεί να πλησιάσει μόνο την εργοστασιακή ακρίβεια και η ακρίβεια εξαρτάται επίσης από τη λεπτομερή εργασία της βαθμονόμησης.

Ιδιαίτερες ιδιότητες προϊόντος

AUTOMATIC LEVEL

Αυτόματη ευθυγράμμιση της συσκευής μέσω ενός μαγνητικά αποσβεννυμένου συστήματος ταλάντωσης. Η συσκευή έρχεται στη βασική της θέση και ευθυγραμμίζεται αυτόνομα.

lock

Μεταφορική ΑΣΦΑΛΕΙΑ: Η συσκευή προστατεύεται κατά τη μεταφορά από τις ταλαντώσεις με μία ασφάλεια.

1H 1V

Αριθμός και θέση των λέιζερ

1H = 1 οριζόντια γραμμή λέιζερ

1V = 1 κατακόρυφη γραμμή λέιζερ

S = Λειτουργία κλίσης

SuperCross-Laser Compact

1 2 3 4 5 SuperCross Laser Compact

1 ON/OFF - Πλήκτρο
2 Παράθυρο εξόδου λέιζερ
3 Ασφάλεια μεταφοράς
4 Ανοιγόμενα πόδια
5 Θήκη μπαταρίας

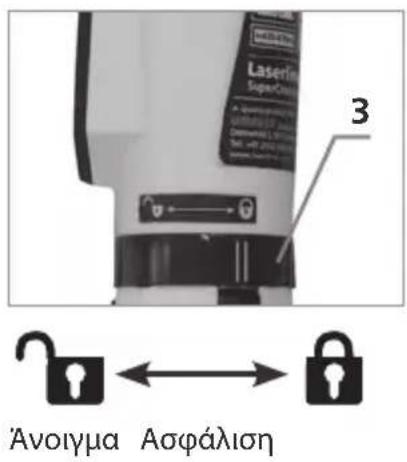

Ασφάλεια μεταφοράς

Laserine SuperCrite 3 Ävoiyma Asofálión

!

Για τη μεταφορά ή όταν δεν χρησιμοποιείτε τη συσκευή κλείνετε τα πόδια (4), απενεργοποιείτε τα λέιζερ (πλήκτρο 1) και ασφαλίζετέ την με την ασφάλεια μεταφοράς (3). Κατόπιν τοποθετείτε τη συσκευή στο Softbag, για να προστατεύεται από τυχόν ζημιές.

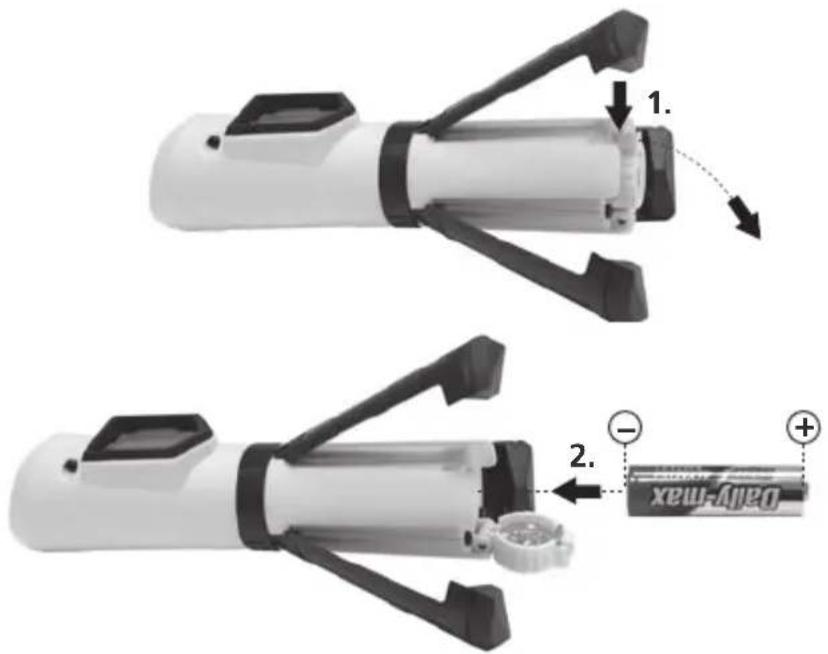

1 Χρήση της μπαταρίας

Ανοίξτε τη θήκη της μπαταρίας (5) και τοποθετήστε μία μπαταρία.

1. 2. Daily-max

2 Οριζόντια και κάθετη χωροστάθμιση

Ανοίξτε την ασφάλεια μεταφοράς και ενεργοποιήστε τα λέιζερ (Πλήκτρο 1). Εμφανίζεται ο σταυρός λέιζερ. Τώρα μπορεί να γίνει με τις γραμμές λέιζερ οριζόντια ή κατακόρυφη χωροστάθμιση.

!

Για να γίνει οριζόντια ή κατακόρυφη χωροστάθμιση πρέπει να έχει ενεργοποιηθεί η λειτουργία Out-Of-Level. Κατόπιν λύνετε την ασφάλεια μεταφοράς. Η λειτουργία Out-Of-Level δίνει σήμα, όταν η συσκευή βρίσκεται εκτός της περιοχής αυτόματης χωροστάθμισης των 4°. Στην περίπτωση αυτή ανάβει το πλήκτρο ON/OFF και τα λέιζερ σβήνουν. Στην περίπτωση αυτή στήστε τη συσκευή σε μία πιο επίπεδη επιφάνεια.

3 Λειτουργία κλίσης

Ασφαλίστε με την ασφάλεια μεταφοράς και ενεργοποιήστε τα λέιζερ (Πλήκτρο 1). Τώρα μπορούν να μετρηθούν κεκλιμένες επιφάνειες. ΣΗΜΑΝΤΙΚΟ: Σε αυτή τη λειτουργία δεν μπορεί να γίνει οριζόντια ή κάθετη χωροστάθμιση, επειδή οι γραμμές λέιζερ δεν ευθυγραμμίζονται πλέον αυτόματα.

4 Κανονισμοί ΕΕ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ.

Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών συσκευών.

!

Ελέγχετε τακτικά τη βαθμονόμηση πριν από τη χρήση, μετά από μεταφορές και μεγάλο χρονικό διάστημα αποθήκευσης.

Τεχνικά χαρακτηριστικά

Περιοχή αυτοχωροστάθμισης	± 4^
Ακρίβεια	± 5 mm / 10 m
Περιοχή λειτουργίας (εξαρτάται από τη φωτεινότητα του χώρου)	20 m
Μήκος κύματος λέιζερ	635 nm
Κατηγορία λέιζερ / ισχύς εξόδου γραμμικού λέιζερ	2 / < 1 mW
Τροφοδοσία ρεύματος / διάρκεια λειτουργίας	1 x 1,5V Αλκαλική μπαταρία (Τύπος AA, LR6) / 5 ώρα.
Θερμοκρασία λειτουργίας	0°C ... +50°C
Θερμοκρασία αποθήκης	-10°C ... + 70°C
Διαστάσεις (Π x Y x B)	35 x 153 x 36 mm
Βάρος (με μπαταρίες)	0,13 kg

Με επιφύλαξη τεχνικών αλλαγών 02.2010. Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: www.laserliner.com/info

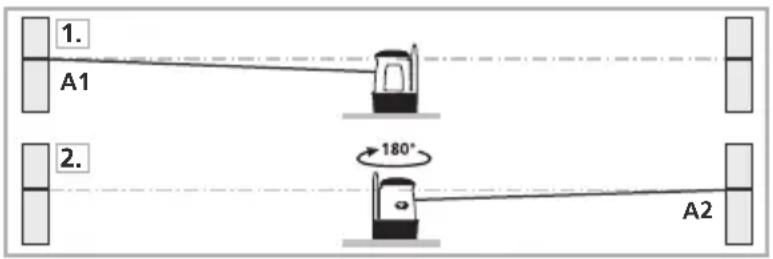

Ε Προετοιμασία ελέγχου βαθμονόμησης: Μπορείτε να ελέγχετε τη βαθμονόμηση του λέιζερ. Βάλτε τη συσκευή στο μέσον μεταξύ 2 τοίχων, που έχουν απόσταση τουλ. 5 m μεταξύ τους. Ενεργοποιήστε τη συσκευή, για τον σκοπό αυτό λύστε την ασφάλεια μεταφοράς (σταυρός λέιζερ On). Βλέπε και κεφάλαιο „Οριζόντια και κατακόρυφη χωροστάθμιση“.

1. Σημειώστε το σημείο Α1 στον τοίχο.
2. Γυρίστε τη συσκευή κατά 180° και σημειώστε το σημείο Α2. Μεταξύ του Α1 και του Α2 έχετε τώρα μία οριζόντια αναφορά.

1. A1 2. 180° A2

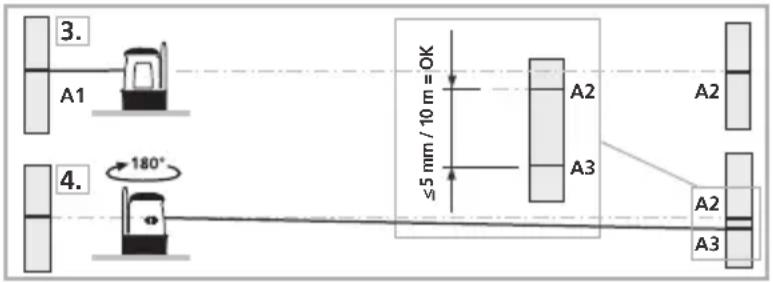

6 'Ελεγχος βαθμονόμησης:

1. Βάλτε τη συσκευή όσο πιο κοντά γίνεται στον τοίχο στο ύψος του σημειωμένου σημείου A1.
2. Γυρίστε τη συσκευή κατά 180° και σημειώστε το σημείο Α3. Η διαφορά μεταξύ Α2 και Α3 είναι η ανοχή.

3. A1 ≤5 mm / 10 m = OK 4. 180° A2 A3 A2 A3

Εάν το Α2 και το Α3 απέχουν περισσότερο από 5 mm / 10 m, απαιτείται ρύθμιση. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

'Ελεγχος της κάθετης γραμμής: Τοποθετήστε τη συσκευή σε απόσταση περίπου 5 m από ένα τοίχο. Στον τοίχο στερεώστε ένα κατακόρυφο ζύγι με ένα κορδόνι μήκους 2,5 m, το ζύγι θα πρέπει να αιωρείται ελεύθερα. Ενεργοποιήστε τη συσκευή και στοχεύστε με το κάθετο λέιζερ το ζύγι. Η ακρίβεια είναι εντός ανοχών, εάν η απόκλιση μεταξύ της γραμμής λέιζερ και του κορδονιού του ζυγιού δεν ξεπερνά τα ± 1.5 mm.

'Ελεγχος της οριζόντιας γραμμής:

Τοποθετήστε τη συσκευή σε απόσταση περίπου 5 m από ένα τοίχο και ενεργοποιήστε τον σταυρό λέιζερ.

Σημειώστε το σημείο Β στον τοίχο.

≤2 mm = OK B 2,5 m C

Μετακινήστε τον σταυρό λέιζερ περ. 2,5 m προς τα δεξιά και σημειώστε το σημείο C. Ελέγξτε, εάν η οριζόντια γραμμή του σημείου C βρίσκεται με ανοχή ± 2 mm στο ίδιο ύψος με το σημείο B. Επαναλάβετε τη διαδικασία μετακινώντας προς τα αριστερά.
