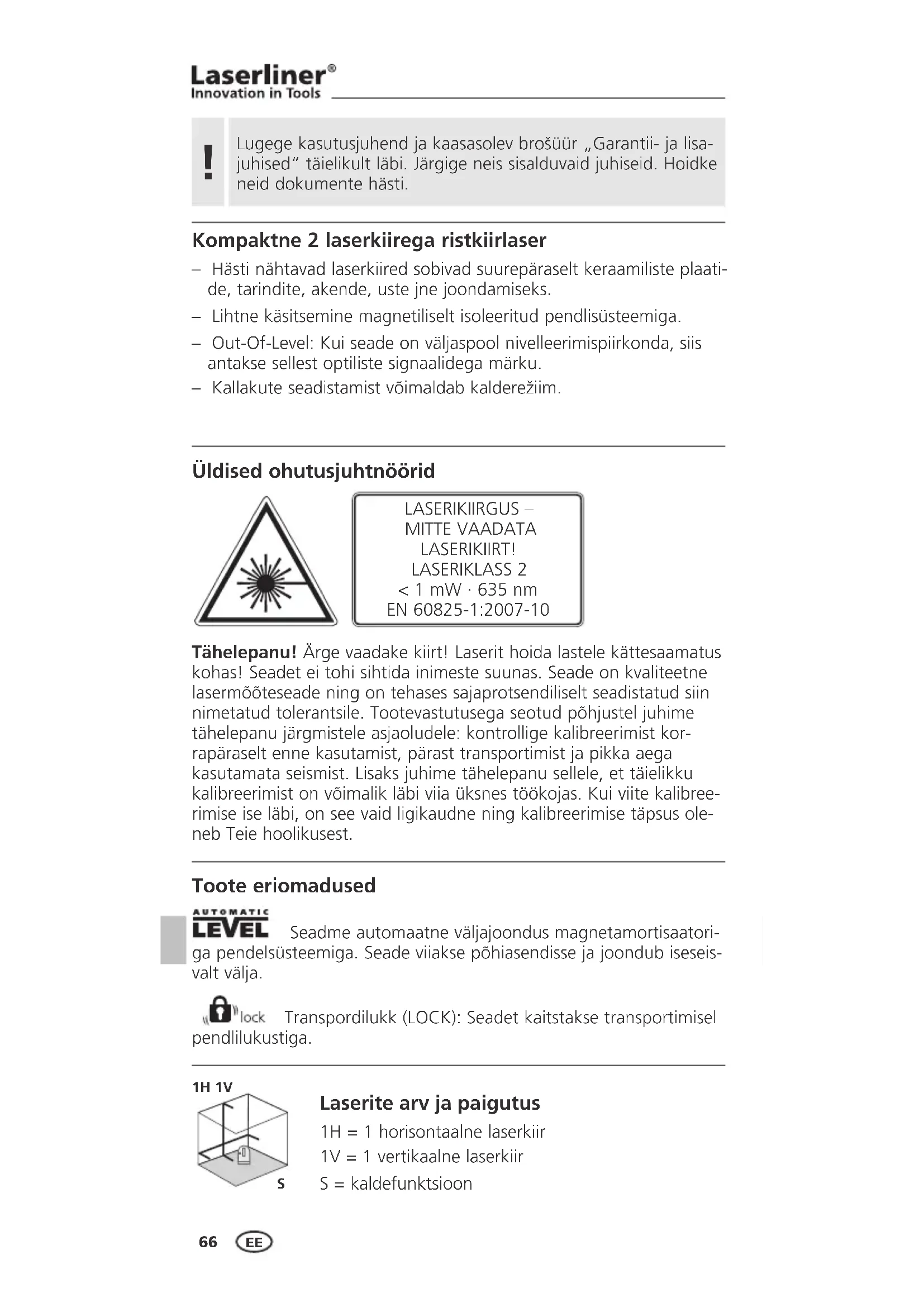

Kompaktne 2 laserkiirega ristkiirlaser

• Hästi nähtavad laserkiired sobivad suurepäraselt keraamiliste plaatide, tarindite, akende, uste jne joondamiseks.
• Lihtne käsitsemine magnetiliselt isoleeritud pendlisüsteemiga.
• Out-Of-Level: Kui seade on väljaspool nivelleerimispiirkonda, siis antakse sellest optiliste signaalidega märku.
• Kallakute seadistamist võimaldab kalderežiim.

Üldised ohutusjuhtnöörid

Tähelepanu! Ärge vaadake kiirt! Laserit hoida lastele kättesaamatus kohas! Seadet ei tohi sihtida inimeste suunas. Seade on kvaliteetne lasermööteseade ning on tehases sajaprotsendiliselt seadistatud siin nimetatud tolerantsile. Tootevastutusega seotud põhjustel juhime tähelepanu järgmistele asjaoludele: kontrollige kalibreerimist korrapäraselt enne kasutamist, pärast transportimist ja pikka aega kasutamata seismist. Lisaks juhime tähelepanu sellele, et täielikku kalibreerimist on võimalik läbi viia üksnes töökojas. Kui viite kalibree-rimise ise läbi, on see vaid ligikaudne ning kalibreerimise täpsus ole-neb Teie hoolikusest.

Toote eriomadused

AUTOMATIC

LEVEL

Seadme automaatne väljajoondus magnetamortisaatori-

ga pendelsüsteemiga. Seade viiakse põhiasendisse ja joondub iseseisvalt välja.

lock

Transpordilukk (LOCK): Seadet kaitstakse transportimisel

pendlilukustiga.

1H 1V

Laserite arv ja paigutus

1H = 1 horisontaalne laserkiir

1V = 1 vertikaalne laserkiir

S = kaldefunktsioon

SuperCross-Laser Compact

1 2 3 4 5 SuperCross Laser Compact

1 SISSEVÄLJA - klahv
2 Laserkiire aken
3 Transpordipolt
4 Väljapööratavad jalad
5 Patareide kast

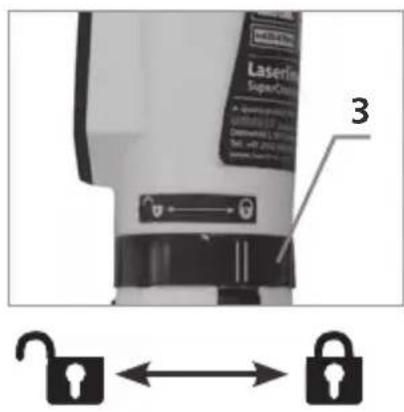

Transpordipolt

LaserJet SuperChassis 3

Avamine Lukustamine

!

Transportimiseks või kui seadet pole tarvis, siis pöörake jalad (4) sisse, lülitage laserid välja (klahv 1) ja lukustage transpordikindlustus (3). Seejärel pange seade kahjustuste eest kaitsmiseks vooderdatud kotti.

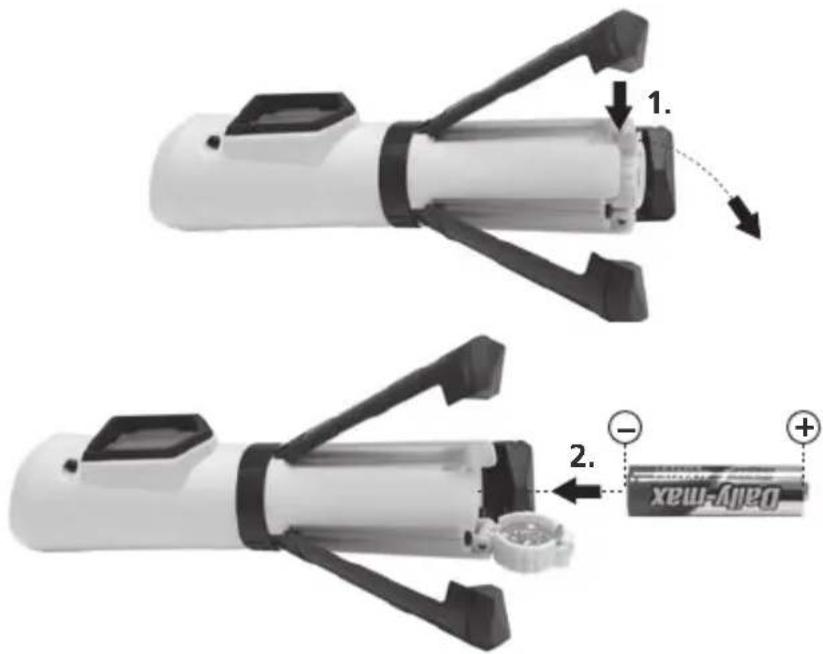

1 Patarei sisestamine

Avage patareilaegas (5) ja pange patareid sisse.

2 Horisontaalne ja vertikaalne loodimine

Avage transpordikindlustus ja lülitage laserid sisse (klahv 1). Ilmub laserkiirte rist. Nüüd on võimalik laserkiirtega horisontaalselt või vertikaalselt nivelleerida.

Horisontaalseks ja vertikaalseks nivelleerimiseks peab olema aktiveeritud Out-Of-Level funktsioon. Selleks vabastage trans-pordikindlustus. Out-Of-Level funktsioon annab märku, kui seade on väljaspool automaatset nivelleerimisvahemikku 4°. Sellisel juhul süttib SISSE/VÄLJA-klahv ja laserid lülituvad välja. Asetage seade seejärel tasasele pinnale.

B Kalderežiim

Lukustage transpordikindlustus ja lülitage laserid sisse (klahv 1). Nüüd saate seadistada kaldtasapindu. TÄHTIS! Selles režiimis ei saa horisontaalselt ega vertikaalselt loodida, kuna laserkiired ei joondu automaatselt.

4 ELi nõuded ja utiliseerimine

Seade täidab kõik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektri- ja elektroonikaseadmete jäät- mete kohta eraldi koguda ning kõrvaldada.

Kontrollige kalibreerimist korrapäraselt enne kasutamist, pärast transportimist ja pikka aega kasutamata seismist.

Tehnilised andmed

Iseloodimisvahemik	± 4°
Täpsus	± 5 mm / 10 m
Tööulatus(sõltub ruumi valgustatusest)	20 m
Laserkiire lainepikkus	635 nm
Joonlaseri laseriklass / väljundvõimsus	2 / < 1 mW
Toitepinge / tööiga	1 x 1,5V leeliselement(tüüp AA, LR6) / 5 tundi
Töötemperatuur	0°C ... +50°C
Hoidmistemperatuur	-10°C ... +70°C
Mõõtmed (L x K x S)	35 x 153 x 36 mm
Kaal (koos patareiga)	0,13 kg

Jätame endale öiguse tehnilisteks muudatusteks 02.2010.

Edasised ohutus- ja lisajuhised aadressil: www.laserliner.com/info

5 Kalibreerimise kontrollimiseks valmistumine:

Teil on võimalik laseri kalibreerimist kontrollida. Asetage laser kahe, teineteisest vähemalt 5 m kaugusel asuva seina vahele keskele. Lülitage seade sisse: selleks vabastage transpordipolt (laserkiirte rist sisse lülitatud). Vt selle kohta peatükki „Horisontaalne ja vertikaalne nivelleerimine“.

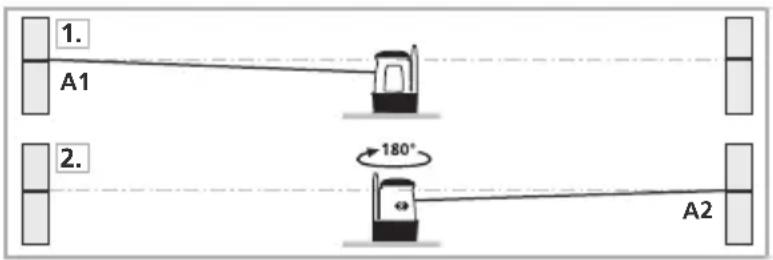

1. Märgistage punkt A1 seinal.
2. Pöörake seadet 180° vörra ja märgistage punkt A2. Punktide A1 ja A2 vahel on nüüd horisontaalne lähteväärtus.

1. A1 2. 180° A2

6 Kalibreerimise kontrollimine

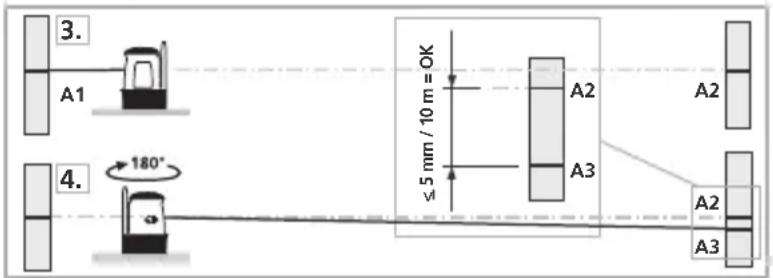

1. Asetage seade seinale võimalikult lähedale punkti A1 märgistatud kõrgusele.
2. Pöörake seadet 180° vörra ja märgistage punkt A3. Vahe punkti-de A2 ja A3 vahel on tolerants.

3. A1 4. 180° ≤5 mm / 10 m = OK A2 A3 A2 A3

!

Kui A2 ja A3 paiknevad rohkem kui 5 mm / 10 m teineteisest eemal, siis on vaja häälestada. Võtke ühendust oma edasimüüjaga või pöörduge ettevõtte UMAREX-LASERLINER klienditeen-indusosakonna poole.

Vertikaalse kiire kontrollimine

Asetage seade ca 5 m kaugusele seinast. Kinnitage seinale 2,5 m pikkuse nööri otsas olev lood. Lood peab sealjuures vabalt pendelda-ma. Lülitage seade sisse ja rihtige vertikaalne laserkiir loodi nöörile. Täpsus on lubatud vahemikus, kui erinevus laserkiire ja loodinööri vahel ei ole suurem kui ± 1,5 mm.

Horisontaalse kiire kontrollimine

Asetage seade ca 5 m kaugusele seinast ja lülitage laserkiirte rist sisse. Märgistage seinal punkt B. Pöörake laserkiirte risti 2,5 m vörra paremale ja märgistage

≤2 mm = OK B 2,5 m C

punkt C. Kontrollige, kas horisontaalne kiir on punktist C ± 2 mm kaugusel (peab samas olema punktiga B ühel kõrgusel). Korrake toimingut vasakule pööramise abil.
