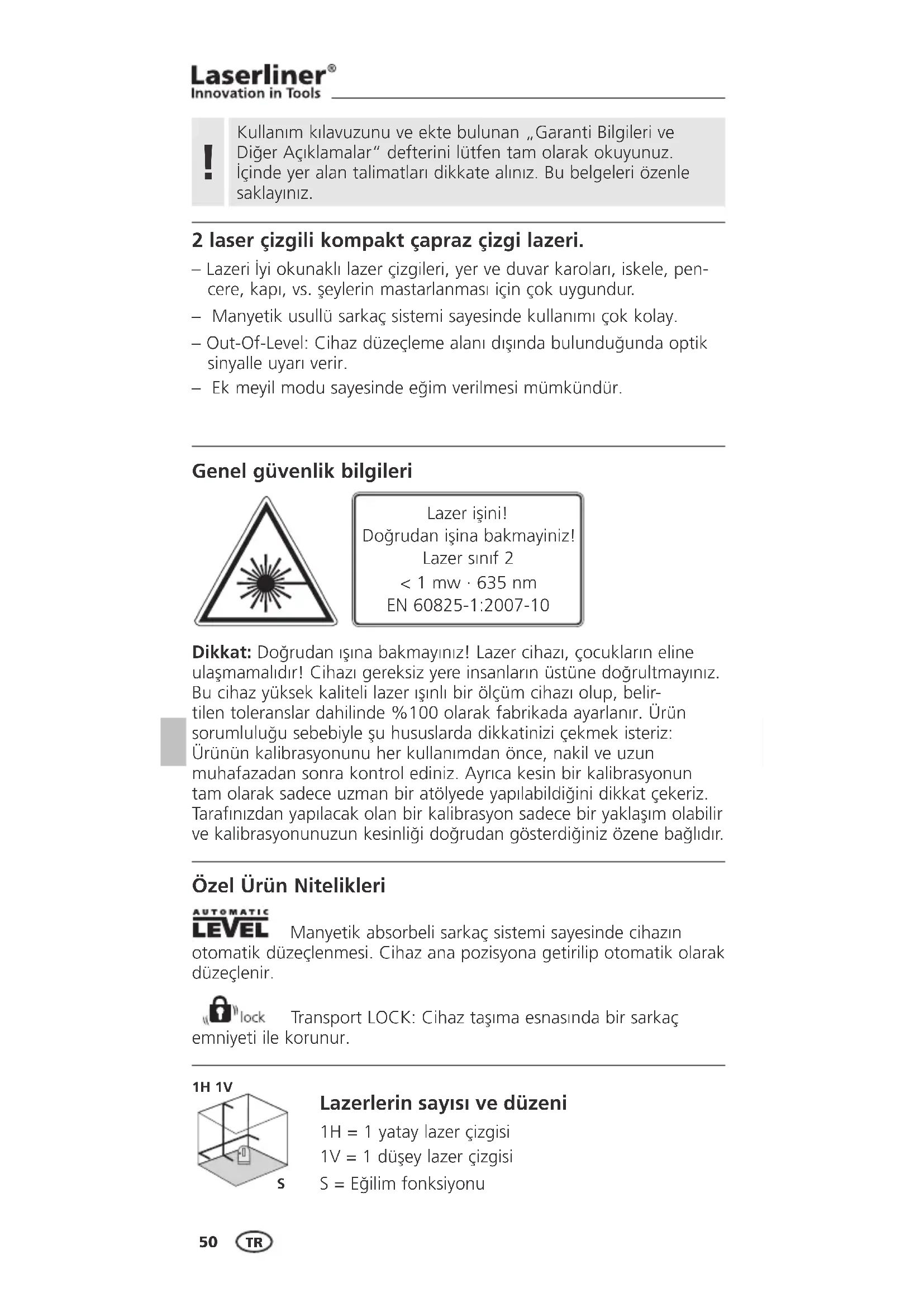

KULLANIM KILAVUZU SuperCross-Laser Compact Laserliner

Kullanım kılavuzunu ve ekte bulunan „Garanti Bilgileri ve Diğer Açıklamalar“ defterini lütfen tam olarak okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belgeleri özenle saklayınız.

2 laser çizgili kompakt çapraz çizgi lazeri.

– Lazeri İyi okunaklı lazer çizgileri, yer ve duvar karoları, iskele, pencere, kapı, vs. şeylerin mastarlanması için çok uygundur.
- Manyetik usullü sarkaç sistemi sayesinde kullanımı çok kolay.
- Out-Of-Level: Cihaz düzenleme alanı dışında bulunduğunda optik sinyalle uyarı verir.
- Ek meyil modu sayesinde eğim verilmesi mümkündür.

Genel güvenlik bilgileri

Lazer işini! Doğrudan işina bakmayiniz! Lazer sınıf 2 < 1 mw · 635 nm EN 60825-1:2007-10

Dikkat: Doğrudan ışına bakmayınız! Lazer cihazı, çocukların eline ulaşmamalıdır! Cihazı gereksiz yere insanların üstüne doğrultmayınız. Bu cihaz yüksek kaliteli lazer ışınılı bir ölçüm cihazı olup, belir-tilen toleranslar dahilinde %100 olarak fabrikada ayarlanır. Ürün sorumluluğu sebebiyle şu hususlarda dikkatinizi çekmek isteriz: Ürünün kalibrasyonunu her kullanımdan önce, nakil ve uzun muhafazadan sonra kontrol ediniz. Ayrıca kesin bir kalibrasyonun tam olarak sadece uzman bir atölyede yapılabildiğini dikkat çekeriz. Tarafınızdan yapılacak olan bir kalibrasyon sadece bir yaklaşım olabilir ve kalibrasyonunuzun kesinliği doğrudan gösterdiginiz özene bağlıdır.

Özel Ürün Nitelikleri

AUTOMATIC

LEVEL

Manyetik absorbeli sarkaç sistemi sayesinde cihazın

otomatik düşezlenmesi. Cihaz ana pozisyona getirilip otomatik olarak düşezlenir.

lock

Transport LOCK: Cihaz taşıma esnasında bir sarkaç

emniyeti ile korunur.

1H 1V

Lazerlerin sayısı ve düzeni

1H = 1 yatay lazer çizgisi

1V = 1 düşey lazer çizgisi

S = Eğilim fonksiyonu

SuperCross-Laser Compact

1 2 3 4 5 SuperCross Laser Compact

1 AÇIK/KAPALI tuşu
2 Lazer işini çıkış boşluğu
3 Taşıma emniyeti
4 Ayaklar açılabilir.
5 Pil yuvası

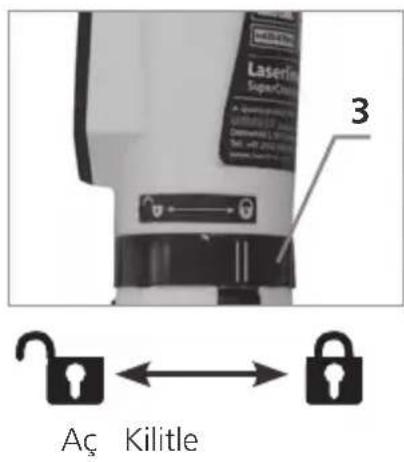

Taşıma emniyeti

Lasertine SuperCrite 3 Aç Kilitle

!

Taşıma için veya cihazın kullanılmadığı zamanlarda ayakları (4) içe doğru kıvırin, lazerleri kapatın (tuş 1) ve taşıma emniyetini (3) kilitleyin. Sonrasında cihazı arıza ve hasar görmesini engellemek için çantasına (Softbag) yerleştirin.

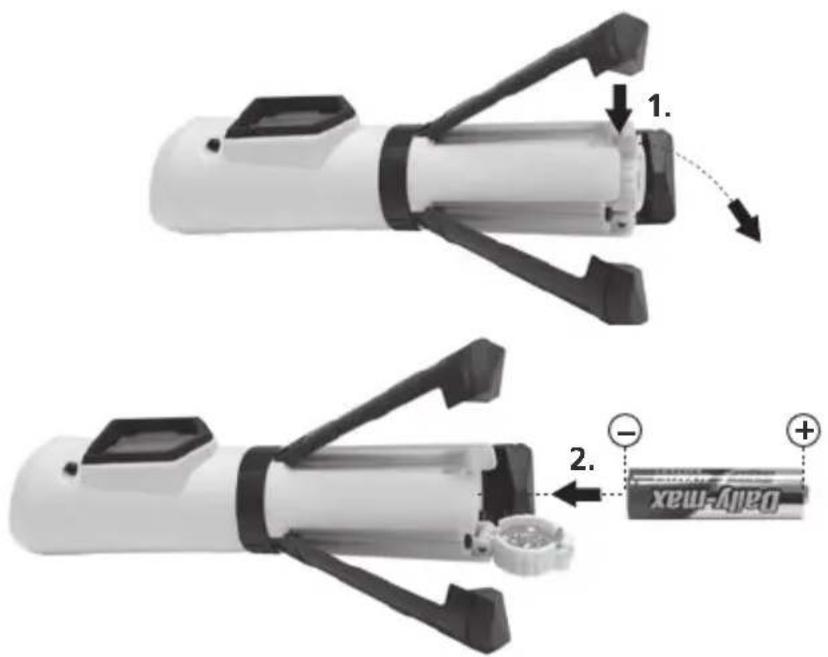

1 Pilin takılması

Pil yuvasını (5) açınız ve pilleri yerleştiriniz.

1. 2. Daily-max

2 Yatay ve düşey düzecleme

Taşıma emniyetini açıp lazerleri çalıştırınız (tuş 1). Lazer artısı görülür. Şimdi lazer çizgileri ile yatay ve düşey nivelman yapılabilir.

Yatay ve düşey düzleme için Out-Of-Level fonksiyonu aktive edilmelidir. Bunun için taşıma güvenliğini açmanız gerekir. Out-Of-Level fonksiyonu cihazın otomatik düzleme aralığı olan 4°'nin dışında bulunduğu zaman sinyal verir. Bu durumda AÇIK/KAPALI tuşu yanar ve lazerler söner. Cihazın o zaman düz bir zemine konması gerekir.

3 Meyil modu

Taşıma emniyetini kilitleyip lazerleri çalıştırınız (tuş 1). Şimdi eğimli düzlemler ayarlanabilir. ÖNEMLİ: Bu modda lazer çizgileri otomatik olarak ayarlanmadığından yatay ve düşey düzenleme yapılamaz.

4 AB Düzenlemeleri ve Atık Aritma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Ürünün kesinliğini her kullanımdan önce, nakil ve uzun muhafazadan sonra kontrol ediniz.

Teknik Özellikler

Otomatik düzenleme aralığı	± 4^
Hassasiyet	± 5 mm / 10 m
Çalışma mesafesi(ortam aydınlığına bağlı)	20 m
Lazer dalga boyu	635 nm
Lazer sınıfı / Çizgi Lazeri çıkış gücü	2 / < 1 mW
Güç beslemesi /Kullanım süresiÇalışma sıcaklığı	1 x 1,5V Alkali pil(Tip AA, LR6) / 5 Saat
Çalışma ısısı	0^ +50^
Depolama ısısı	-10^ +70^
Ebatlar (G x Y x D)	35 x 153 x 36 mm
Ağırlığı (batarya dahil)	0,13 kg

Teknik değişiklik yapma hakkı saklıdır 02.2010.

Diğer emniyet uyarıları ve ek direktifler için: www.laserliner.com/info

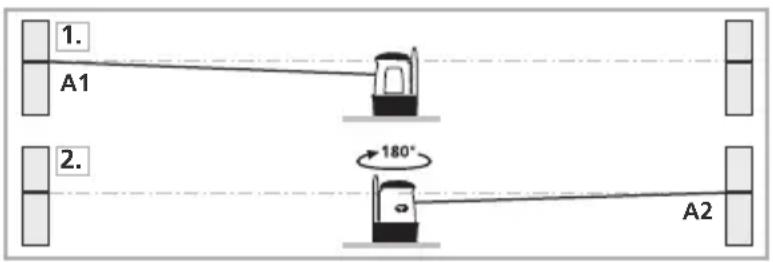

5 Kalibrasyon kontrolünün hazırlanması

Lazerin kalibrasyonunu kontrol edebilirsiniz. Cihazı birbirlerine en az 5 m mesafesinde bulunan iki duvarın arasında kurunuz. Cihazı çalıştırınız, bunun için taşıma emniyetlerini çözünüz (lazer artısı açık). Bunun için „Yatay ve düşey düzecleme“ bölümüne bakınız.

1. Duvarda A1 noktasını işaretleyiniz.
2. Cihazı 180 derece çeviriniz ve A2 noktasını işaretleyiniz. Şimdi A1 ve A2 noktaları arasında yatay bir referans çizginiz vardır.

1. A1 2. 180° A2

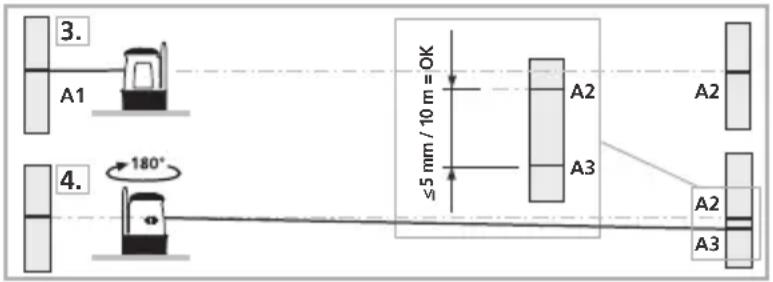

6 Kalibrasyon kontrolü

1. Cihazı olabildiğince duvara yaklaştırıp A1 noktasının hizasına kurunuz.
2. Cihazı 180 derece çeviriniz ve A3 noktasını işaretleyiniz. A2 ve A3 noktaları arasındaki mesafe, cihazın hassasiyet değeridir.

3. A1 ≤5 mm / 10 m = OK 4. 180° A2 A3 A2 A3

!

A2 ve A3 noktaları birbirlerine 5 mm / 10 m'den daha büyük bir uzaklıkta bulunuyorlarsa, ayarlama yapılması gerekmektedir. Bu durumda yetkili satıcınızla ya da UMAREX LASERLINER'in müşteri servisi departmanıyla irtibata geçiniz.

Düşey çizginin kontrolü:

Cihazı bir duvara yaklaşık 5 m mesafede kurunuz. Duvara 2,5 m uzunluğunda bir ipi bulunan çekül bağlayınız. Çekül boşta sarkabilmelidir. Cihazı çalıştırıp düşey lazer çizgisini çekül ipine doğrultunuz. Lazer çizgisi ile çekül ipi arasındaki sapma ± 1.5 mm'den fazla olmadığı takdirde, hassasiyet tolerans dahilinde olur.

Yatay çizginin kontrolü:

Cihazı bir duvara yaklaşık 5 m mesafede kurup lazer artısını çalıştırınız. Duvarda B noktasını işaretleyiniz. Lazer artısını yakl. 2,5 sağa kaydırıp, C noktasını işaretleyiniz.

≤2 mm = OK B 2,5 m C

C noktasındaki yatay çizginin B noktasıyla ± 2 mm'lik bir aralıkta aynı hizada bulunup bulunmadığın kontrol ediniz. Aynı işlemi bu sefer sola kaydırarak tekrar ediniz.

!
