KULLANIM KILAVUZU DigiLevel Plus 25 Laserliner

Kullanım kılavuzunu, ekinde bulunan 'Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağını aktüel bilgiler ve uyarları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım Alanı

Dijital Elektronik Su Terazisi

– Yatay ve dikey açı göstergesi
– Eğitim hafızası açıların basit će aktarılmasını mümkün kılmaktadır.

Genel güvenlik bilgileri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
  – Yapısal açıdan cihazın değiştirilmesi yasaktır.
• Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz bırakmayınız.
• Bir veya birden fazla fonksiyonu arıza gösterdiğini de ya da batarya doluluğu zayıf olduğunda cihazın bir daha kullanılmaması gerekmektedir.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

• Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı direktifinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur.
• Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

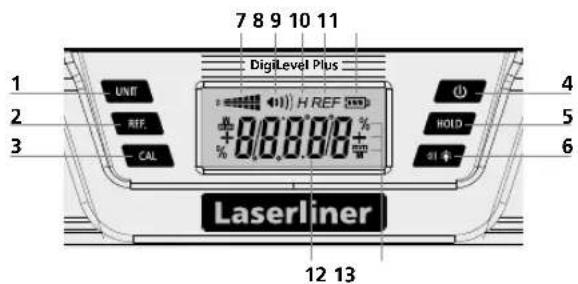

7 8 9 10 11 DigiLevel Plus UNIT REF. CAL H REF + - % 88.888 mm 4 5 6 Laserliner 12 13

14 17 17 15 16 18 Laserliner 16

1 Ölçüm biriminin değiştirilmesi
2 Açı referans değeri koyma
3 Kalibrasyon
4 AÇMA/KAPAMA tuşu
5 Hold Fonksiyonu
6 Akustik sinyal verici / Arka fon ışıklandırması açık/kapalı
7 Eğim yönü göstergesi
8 Akustik sinyal verici etkin
9 HOLD: aktüel ölçüm değeri tutulur
10 Açı referans değeri yerleştı
11 Pil durumu göstergesi
12 Eğim açısı göstergesi
13 Ölçüm birimleri
14 Yatay ibre
15 Dikey ibre
16 Miknatislar
17 Ölçüm alanı
18 Batarya / Pil yeri (Arka sayfa)

1 Pilleri yerleştiriniz

Pil yuvasını açınız ve pilleri gösterilen şekillere uygun bir şekilde yerleştiriniz. Bu arada kutupların doğru olmasına dikkat ediniz.

2 Çalıştırma ve ölçme

Her ölçüm öncesinde referans fonksiyonunun etkisiz halde olmasına dikkat ediniz.

DigiLevel Plus açıları sürekli 360°de ölçebilir.

- Cihazı tuş (4) ile çalıştırınız.

- Eğitim açısı göstergede (12) görüntüye gelir. Eğer boy üstü eğimler ölçülüyorsa, bu durumda gösterge yönü otomatik olarak uyum sağlar.

- Ayrıca sembol (7) ile o anki eğim yönü gösterilir.

3 Ölçüm birimlerinin seçimi

(1) tuşu ile ölçüm birimleri derece°, % ve mm/m göstergeleri arasında değiştirilir.

4 Kalibrasyon

1. Ölçüm alanını (17) cihazdan düz ve işaretlenmiş bir zemine pozisyonlandırın (alttaki şekilde bakın). Cihazı açın (4) ve REF-tuşuna (2) CAL 1 yanıp sönmeye başlayana kadar basınız. Kısa bir süre sonra bir sinyal sesi gelecektir ve CAL 2 belirir.

1. Şimdi su terazisini 180° dikey olarak çevirin ve tam olarak işaretlenmiş alana konumlandırın (ters açı ölçümü). Tekrar REF-tuşuna (2) CAL 2 yanıp sönmeye başlayana kadar basınız. Sonrasında gelen sinyal sesi süreci bitirir.

Cihaz her iki pozisyonda da (0° und 180°) aynı ölçüm değerlerini verdiginde doğru kalibre edilmiştir.

5 Aci referans değerinin değiştirilmesi

Tuş (2) ile eğimler aktarılabilirler. Bunun için cihazı istendik eğime yerleştirin ve (2) tuşuna basıniz. Ardından gösterge „0,0°” şekline değişir ve ekranda „REF“ yanıp söner ve istenen referans değeri yerleşmiş olur. Şimdi eğim diğer nesnelere aktarılabilir.

Tuşa (2) bir daha basıldığında açı referans değeri etkisiz hale getirilir.

Cihazın kapatılması ile açı referans değeri etkisiz hale gelmez.

6 °C / °F / Ölçüm değeri

CAL tuşuna (3) kısaca basıldığında çevre ısisı °C ve °F olarak gösterilir. Yeniden basıldığında ölçüm değerine geri dönülür.

7 HOLD

Aktüel ölçüm değerini ekranda tutmak için Hold tuşuna (5) basınız.

8 Akustik Sinyalizasyon

Tuş (6) ile sinyal verici açılır/kapatılır. Eğer eğim açısı 0°, 45°, 90° veya en son kayıt değerinde duruyorsa, bu akustik olarak sinyal edilir.

Eğer değiştirilmiş bir açı referans değeri ile çalışıyorsanız, sinyal verici bu yeni referans değerine (0°, 45°, 90° gösterge) aktive olur.

Laserliner

9 Arka fon ışıklandırması

Tuşa (6) uzun süre basıldığında arka fon ışıklandırması açılır / kapatılır.

Auto Off (otomatik kapama) Fonksiyonu

Ölçüm cihazı 3 dakika boyunca kullanılmadığında pillerin tasarrufu için otomatik olarak kapanır.

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözümü maddelerinin kullanımından kaçının. Uzun süreli bir depolama öncesinde bataryaları çıkarınız. Cihazı temiz ve kuru bir yerde saklayınız.

Kuvvetli manyetik alanlardan dolayı tehlike

Kuvvetli manyetik alanlar aktif vücut destek sistemlerine (örneğin kalp pili) sahip kişilere ve elektromekanik cihazlara (örneğin manyetik kartlar, mekanik saatler, hassas mekanik sistemler, sabit diskler) zararlı etkilerde bulunabilir.

Kişilerin üzerinde kuvvetli manyetik alanların etkisi bakımından örneğin Federal Almanya'da meslek odalarının BGV B11 §14 „Elektromanyetik Alanlar“ adlı tüzüğü gibi ilgili ulusal düzenlemeler ve talimatlar dikkate alınmalıdır.

Zarar verici bir etki olmasını önlemek için miknatisların ve risk altında bulunan ilgili implantların ve cihazların arasında en az 30 cm mesafe bırakın.

Teknik veriler
Elektronik ölçümün utarlığı	± 0,1^ 0^ ... 1^ de ± 0,1^ 89^ ... 90^ de ± 0,2^ 1^ ... 89^ de
Gösteri hassasiyeti	1 ondalık yeri
İbre tutarlığı	± 1 mm/m
Çalıştırma şartları	0 ... 50^ , 80%rH , yoğuşmasız,Çalışma yükseklik maks. 2000 mnormal sıfır üzeri
Saklama koşulları -20 ... 70^ , 80%rH , yoğuşmasız
Güç kaynağı 2 x 1,5V (AAA/LR03)
Boyutlar (G x Y x D) 25	240 x 66 x 30 mm
Boyutlar (G x Y x D) 40	400 x 66 x 30 mm
Boyutlar (G x Y x D) 60	600 x 66 x 30 mm
Ağırlığı (piller dahil) 25 315 g
Ağırlığı (piller dahil) 40	495 g
Ağırlığı (piller dahil) 60	675 g

Teknik değişiklik yapma hakkı saklıdır. Rev18W21

AB Düzenlemeleri ve Atık Aritma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarıları ve ek direktifler için: http://laserliner.com/info?an=diglevpl
