Тип продукту	Цифровий електронний рівень
Марка	Laserliner
Модель	DigiLevel Plus 25
Розміри (Д x В x Г)	240 x 66 x 30 мм
Вага (з батарейками)	315 г
Живлення	2 батарейки AAA/LR03 (по 1,5 В)
Точність електронного вимірювання	± 0,1° (0° до 1° та 89° до 90°), ± 0,2° (1° до 89°)
Точність бульбашок	± 1 мм/м
Дисплей	Цифровий, 1 десятковий знак
Одиниці вимірювання	Градус (°), відсоток (%), мм/м
Діапазон вимірювання	360° (безперервно)
Робоча температура	0 до 50 °C
Температура зберігання	-20 до 70 °C
Допустима вологість	80% відносної вологості, без конденсації
Максимальна висота	2 000 м над рівнем моря
Основні функції	Вимірювання кута з цифровим дисплеєм, пам'ять нахилу (REF), функція HOLD, калібрування, звуковий сигнал (0°, 45°, 90°), підсвічування, автоматичне вимкнення (3 хв), відображення температури навколишнього середовища
Вбудовані аксесуари	Магніти, горизонтальний та вертикальний рівні (бульбашки)
Догляд та очищення	Очищення злегка вологою ганчіркою, не використовувати агресивні засоби або розчинники. Вийміть батарейки перед тривалим зберіганням. Зберігати в сухому та чистому місці.
Безпека	Уникайте сильних магнітних полів (відстань ≥ 30 см від імплантів та чутливих пристроїв). Не піддавати механічним навантаженням, екстремальним температурам, вологості або сильним вібраціям.
Загальна інформація	Інструкція з експлуатації включена. Відповідає директивам EMC 2014/30/EU та WEEE. Можливі технічні зміни.

Часті запитання - DigiLevel Plus 25 Laserliner

Як відкалібрувати DigiLevel Plus 25?

Розмістіть інструмент на рівній та позначеній поверхні. Увімкніть, натискайте REF, доки не з'явиться CAL 1. Поверніть інструмент на 180° на тій же поверхні, знову натисніть REF, доки не заблимає CAL 2. Калібрування успішне, якщо значення в обох положеннях однакові.

Як змінити одиницю вимірювання?

Натисніть кнопку UNIT (1), щоб перемикатися між градусом (°), відсотком (%) та мм/м.

Як використовувати функцію HOLD?

Натисніть кнопку HOLD (5), щоб зафіксувати виміряне значення на екрані. Натисніть ще раз, щоб вимкнути.

Як увімкнути або вимкнути звуковий сигнал?

Натисніть кнопку (6), щоб увімкнути/вимкнути звуковий сигнал. Він звучить під кутами 0°, 45°, 90° та при запам'ятованому опорному значенні.

Як увімкнути підсвічування?

Натисніть і утримуйте кнопку (6), щоб увімкнути або вимкнути підсвічування.

Який час роботи батарейок?

Пристрій автоматично вимикається через 3 хвилини бездіяльності для економії батарейок. Використовуйте дві батарейки AAA/LR03.

Яка точність вимірювання?

Електронна точність: ±0,1° між 0°-1° та 89°-90°, ±0,2° в інших місцях. Точність бульбашок: ±1 мм/м.

Як відобразити температуру навколишнього середовища?

Коротко натисніть кнопку CAL (3), щоб відобразити температуру в °C та °F. Натисніть знову, щоб повернутися до вимірювання.

Як перенести кут за допомогою пам'яті нахилу?

Розташуйте пристрій під потрібним кутом, натисніть REF (2). Дисплей показує 0,0°, а REF блимає. Кут запам'ятовується для перенесення на інші поверхні. Натисніть REF знову, щоб вимкнути.

Яких запобіжних заходів слід вживати щодо магнітів?

Сильні магнітні поля можуть зашкодити медичним імплантам (кардіостимуляторам) та пошкодити магнітні картки, механічні годинники тощо. Дотримуйтесь відстані не менше 30 см від імплантів та чутливих пристроїв.

ПОСІБНИК КОРИСТУВАЧА DigiLevel Plus 25 Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці щієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до пристрою, віддаючи в інші руки.

Функціонування / застосування

Цифровий електронний рівень

– Горизонтальний та вертикальний показник кута

– Функція пам'яті зберігає показники кута нахилу та дозволяє легко переносити кути.

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальні прилади і приладдя до них – не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Забороняється змінювати конструкцію приладу.
- Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації.
– Забороняється експлуатація приладу при відмові однієї чи кількох функцій або при занизькому рівні заряду елемента живлення.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU.
- Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поручі з людьми з електрокардіюстимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.

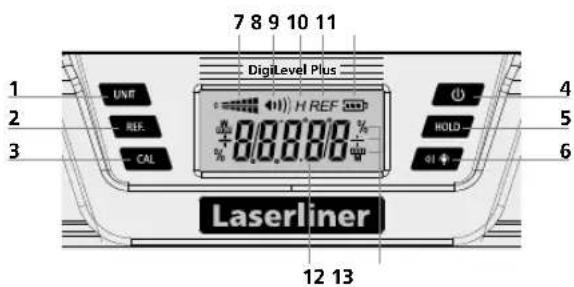

1 Перемикання одиниць виміру
2 Встановити кутове референтне значення
3 Калібрування
4 Кнопка УВІМКН./ВИМКН.
5 Функция втримання показань
6 Увімкнення та вимкнення звукового сигнала / задньої підсвітки
7 Індикація напряму нахилу
8 Звуковий сигнал задіяно
9 HOLD: відображення щойно виміряного значення утримується
10 Увімкнення та вимкнення звукового сигнала / задньої підсвітки
11 Індикація стану батарей
12 Індикація кута нахилу
13 Одиниці виміру
14 Горизонтальний рівень
15 Вертикальний рівень
16 Магнити
17 Вимірювальна площа
18 Відсік для батарейок (Задній бік)

1 Встановити акумулятори

Відкрити відсік для батарейок і вкласти батарейки згідно з символами. Слідкувати за полярністю.

2 Увімкнення та замірювання

Перед кожним вимірюванням перевіряйте вимкнення функції завдання опорного значення.

DigiLevel Plus може виконувати заміри безперервно в діапазоні 360°.

– Увімкнути прилад натисканням кнопки (4).
- Кут нахилу відображається на дисплеї (12). Якщо нахил замірюється іншим боком, дані автоматично відповідним чином змінюютьс.
– Додатково відображається нахил в поточний момент часу (7).

З Вибір одиниці виміру

Вибір одиниці виміру h° градуси, % або мм/м здійснюється за допомогою кнопки (1).

4 Калібрування

1. Розмістити вимірювальну площе (17) припаду на прямій і позначеній основі (див. мап. внизу). Ввімкнути прилад (4), натискати кнопку REF до тих пір(2), поки не з'явиться і не почне блимати CAL 1. Незабаром після цього пролунає звуковий сигнал і з'явиться CAL 2.

1. Тепер поверніть рівень на 180° по горизонталі і встановіть прямо на позначену площу (вимір оберту). Знову натискати кнопку REF (2) до тих пір, поки не почне блимати CAL 2. Звуковий сигнал припиняє процес.

Прилад правильно відкалібрований, якщо в обох положеннях (0° і180°) показує одинакові виміряні величини.

5 Змінювання референтного значення кута

За допомогою кнопки (2) можна передавати кут нахилу. Для цього встановити прилад в необхідний кут нахилу та натиснути кнопку (2). Зрештою індикація має змінитися на «0,0°», на дисплеї заблимас «REF», і бажаний опорний кут буде задано. Зараз можна переносити кут нахилу на інші предмети.

Поновне натискання кнопки (2) зробить недіючим опорне значення кута.

Вимикання приладу не призводить до скасування опорного значення кута.

6 °C / °F / вимір

Короткочасно натиснувши кнопку «CAL» (3), можна отримати температуру довкілля в °C і °F. Поновне натискання поверне до виміряного значення.

7 HOLD

Щоб затримати поточне виміряне значення на дисплеї, натисніть кнопку «Hold» (5).

8 Акустична сигналізація

Кнопка (6) вмикає та вимикає сигнальний пристрій. При куті нахилу 0°, 45°, 90° або при куті нахилу, який було задано, автоматично лунає акустичний сигнал.

При роботі зі зміненим референтним кутом сигнальний пристрій активується при новому референțному значенні (0°, 45°, 90°).

Laserliner

9 Задня підсвітка

Задню підсвітку вмикають та вимикають більш тривалим натисканням кнопки (6).

Функція автоматичного вимкнення

Задля збереження батарей вимірювальний пристрій самовимикається через 3 хвилин бездіяльності.

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою ткапиниою, уникати застосування миючих або чистячих засобів, а також розчинників. Перед тривалим зберіганням слід витягнути елемент (-ти) живлення. Зберігати пристрій у чистому, сухому місці.

Небезпека впливу сильного магнітного поля

Сильні магнітні поля можуть спричинити шкідливий вплив на людей з електронними імппантатами (наприклад, з кардіостимуляторами) та на електромеханічні пристрої (наприклад, на карти з магнітним кодом, механічні годинники, точну механіку, жорсткі диски).

Необхідно враховувати і дотримуватися відповідних національних норм і положень щодо впливу сильних магнітних полів на людей, наприклад, у Федеративній Республіці Німечні приписи галузевих страхових товариств BVG B11 §14 „Електромагнітні поля”. Щоб уникнути перешкод через вплив магнітних полів, магніти завжди повинні знаходится на відстані не менше 30 см від імплантатів і пристроїв.

Технічні параметри

Електронна точність Вимірювання	± 0,1^ при 0^ ... 1^ ± 0,1^ при 89^ ... 90^ ± 0,2^ при 1^ ... 89^
Точність індикації	1 десятковий знак
Точність рівня ± 1 мм/м
Режим роботи	0 ... 50^ , 80% гН, без конденсації,Робоча висота мах. 2000 м над рівнемморя (нормальний нуль)
Умови зберігання	-20 ... 70^ , 80% гН, без конденсації
Живлення 2 x 1,5В (тип AAA/LR03)
Розміри (Ш x В x Г) 25	240 x 66 x 30 мм
Розміри (Ш x В x Г) 40 400 x 66 x 30 мм
Розміри (Ш x В x Г) 60	600 x 66 x 30 мм
Маса (з батарейки) 25 315 г
Маса (з батарейки) 40	495 г
Маса (з батарейки) 60 675 г

Право на технічні зміни збережене. Rev18W21

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: http://laserliner.com/info?an=diglevpl

Цифрова електронна либела
