BRUGSANVISNING DigiLevel Plus 25 Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / Anvendelse

Digitalt elektronisk vaterpas

– Horisontal og vertikal vinkelvisning
- Fra oplagrede målinger kan let over føres en ønsket vinkel.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Konstruktionsmæssigt må apparatet ikke ændres.
• Undga at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

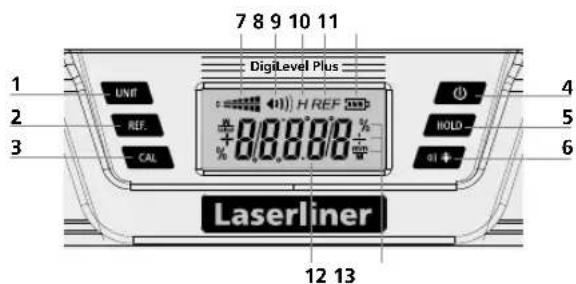

7 8 9 10 11 DigiLevel Plus UNIT REF. CAL H REF 88.888 % HOLD 01 + 4 5 6 Laserliner 12 13

14 16 17 17 18 Laserliner 15 16

1 Omstilling af måleenhed
2 Indlæsning af referencevinkel
3 Kalibrering
4 TAEND-/SLUK-knap
5 Hold-funktion
6 Akustisk signalgiver / baggrundsbelysning tænd/sluk
7 Hældningsretning
8 Akustisk signalgiver aktiv
9 HOLD: Aktuel måleværdi fastholdes
10 Vinkel-referenceværdi indstillet
11 Batteriernes ladetilstand
12 Hældningsvinkel
13 Mäleenheder
14 Lodlibelle
15 Vaterlibelle
16 Magneter
17 Måleflad
18 Batterihus (Bagside)

Laserliner

1 Isætning af batterier

Åbn batterihuset og læg batterierne i. Vær opmærksom på de angivne poler.

2 Tænd for instrumentet og mål

! Inden hver måling skal man sikre sig, at referencefunktionen er deaktiveret.

- Tænd for apparatet med kontakten (4).

- Hældningsvinklen vises i displayet (12). Hvis målingen foretages med anlægsfladen opad, vendes tal og symboler i displayet, så de stadig læses retvendt.

- Samtidig viser symbolet (7) den øjeblikkelige hældningsretning.

3 Valg af måleenhed

Med tasten (5) vælges den ønskede måleenhed ° grader, % procent eller mm/m.

4 Kalibrering

1. Anbring apparatets måleflade (17) på et jævnt, markeret underlag (se Ill. nedenfor). Tænd for apparatet (4) og tryk på REF-knappen (2), indtil det viser et blinkende CAL 1. Kort efter høres en signaltone, og apparatet viser CAL 2.

1. Drej nu vaterpasset 180° horisontalt, og anbring det præcist på den markerede flade (omslagsmåling). Tryk igen på REF-knappen (2), indtil CAL 2 blinker. Den efterfølgende signaltone afslutter operationen.

! Apparatet er korrekt kalibreret, när det viser de samme måleværdier i begge positioner (0° og 180°).

5 Endring af vinkelreference

Med tasten (2) kan hældningsvinkler overføres. Anbring DigiLevel Plus i den ønskede hældning og tryk derefter på tast (2). Herefter skifter indikatoren til „0,0°“, „REF“ blinker på displayet, og den ønskede referencevinkel er indstillet. Nu kan denne hældningsvinkel overføres til andre objekter.

Når man trykker endnu en gang på knappen (2), deaktiveres vinkel-referenceværdien.

Hvis man slukker apparatet, deaktiveres vinkel-referenceværdien ikke.

6 Måleværdi °C / °F

Når man trykker kortvarigt på CAL-knappen (3), vises omgivelsestemperaturen i °C og °F. Man returnerer til måleværdien ved at trykke på knappen igen.

7 HOLD

Man kan fastholde den aktuelle måleværdi på displayet ved at trykke på Hold-knappen (5).

8 Akkustisk signal

Med tasten (6) kobles signalet til og fra. Når hældningsvinklen er 0°, 45°, 90° eller den sidst indlæste hældningsværdi står i displayet, lyder det akustiske signal.

Hvis du arbejder med en ændret vinkelreference, bliver signalet aktiveret med den nye værdi for 0°, 45° og 90°.

9 Baggrundsbelysning

Når man holder knappen (6) inde i længere tid, hhv. tændes og slukkes baggrundsbelysningen.

Autosluk-funktion

Mäleapparatet slukker automatisk efter 3 minutter inaktivitet for at spare batteri.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer med implantater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, finmekanik, harddiske).

Med hensyn til stærke magnetfelters virkning på personer skal man iagttagge de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter”.

For at undgå generende påvirkninger skal man altid holde magneterne i en afstand på mindst 30 cm fra enhver form for følsomme implantater og apparater.

Tekniske data

Nøjagtighed elektronisk måling	± 0,1^ ved 0^ ... 1^ ± 0,1^ ved 89^ ... 90^ ± 0,2^ ved 1^ ... 89^
Visningsnøjagtighed 1 decimal
Libellenøjagtighed	± 1 mm/m
Arbejdsbetingelser	0 ... 50^ , 80%rH , ikke-kondenserende,Arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-20 ... 70^ , 80%rH , ikke-kondenserende
Strømkilde	2 × 1,5V (AAA/LR03)
Mål (B x H x D) 25	240 × 66 × 30 mm
Mål (B x H x D) 40 400 x 66 x 30	mm
Mål (B x H x D) 60	600 × 66 × 30 mm
Vægt (inkl. batterier) 25	315 g
Vægt (inkl. batterier) 40	495 g
Vægt (inkl. batterier) 60 675 g

Forbehold for tekniske ændringer. Rev18W21

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=diglevpl
