MANUALE UTENTE DigiLevel Plus 25 Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzionamento / Utilizzo

Livella elettronica a bolla d'aria digitale

• Indicazione dell'angolo orizzontale e verticale
• La memoria della pendenza consente il semplice trasferimento di angoli.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

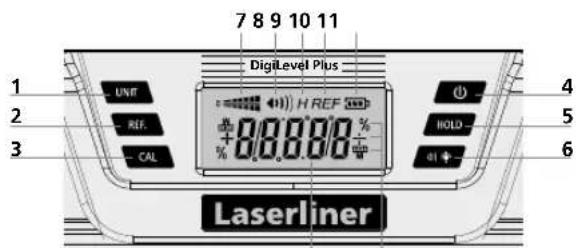

7 8 9 10 11 DigiLevel Plus UNIT REF. CAL H REF + - % + - 4 5 6 Laserliner

12 13

14 16 17 17 18 Laserliner 15 16

1 Cambio dell'unità di misura
2 Impostazione del valore di riferimento dell'angolo
3 Taratura
4 Tasto ON/OFF
5 Funzione Hold
6 Segnalatore acustico / retroilluminazione On/Off
7 Verso dell'inclinazione
8 Segnalatore acustico attivo
9 HOLD: viene mantenuto l'attuale valore misurato
10 Valore di riferimento dell'angolo impostato
11 Visualizzazione dello stato delle pile
12 Angolo di inclinazione
13 Unità di misura
14 Livella orizzontale
15 Livella verticale
16 Magneti
17 Superficie di misura
18 Vano delle pile (Parte posteriore)

1 Applicazione delle pile

Aprire il vano batterie ed introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità.

2 Accensione e misura

Prima di ogni misurazione assicurarsi che la funzione di riferimento sia disattivata.

La DigiLevel Plus può misurare qualsiasi angolo fino a 360°.

- Accendere l'apparecchio con il tasto (4).

- L'angolo di inclinazione compare sul display (12). Se si misurano angoli sotto sopra, il verso di visualizzazione si adatta automaticamente.

- Con il simbolo (7) viene inoltre visualizzato il verso attuale dell'inclinazione.

3 Selezione dell'unità di misura

Con il tasto (1) si commuta l'unità di misura tra gradi, % e mm/m.

4 Taratura

1. Posizionare la superficie di misura (17) dello strumento su un piano rettilineo e marcato (vedere figura in basso). Accendere lo strumento (4) e tenere premuto il tasto REF (2) fino al lampeggio di CAL 1 sul display. Poco dopo viene emesso un segnale acustico e compare CAL 2.

1. Ruotare ora la livella di 180° orizzontalmente e collocarla esattamente sulla superficie marcata (misura ad inversione). Premere e tenere premuto il tasto REF (2) fino al lampeggio di CAL 2 sul display. Il segnale acustico successivo termina l'operazione.

lo strumento è tarato correttamente se in entrambe le posizioni (0° e 180°) visualizza gli stessi valori di misura.

5 Modifica del valore di riferimento dell'angolo

Con il tasto (2) si possono trasferire inclinazioni. A tal fine posizionare l'apparecchio sull'inclinazione desiderata e premere il tasto (2). Infine viene visualizzato „0,0°“, „REF“ lampeggia e l'angolo di riferimento desiderato è impostato. Adesso l'inclinazione può essere trasferita su altri oggetti.

Premendo nuovamente il tasto (2) il valore di riferimento dell'angolo viene disattivato.

Spegnendo l'apparecchio, il valore di riferimento dell'angolo non viene disattivato.

6 °C / °F / valore misurato

Premendo brevemente il tasto CAL (3) viene visualizzata la temperatura ambiente in °C e °F. Premendo nuovamente si torna al valore misurato.

7 HOLD

Per mantenere il valore misurato sul display, premere il tasto Hold (5).

8 Segnalazione acustica

Con il tasto (6) si attiva e si disattiva il segnalatore. Se l'angolo di inclinazione è pari a 0°, 45°, 90° o all'ultimo valore di memoria, ciò viene segnalato acusticamente.

Se si lavora con un valore di riferimento dell'angolo modificato, il segnalatore viene attivato per questo nuovo valore di riferimento (visualizzazione 0°, 45°, 90°).

9 Retroilluminazione

Premendo a lungo il tasto (6) si accende/spegne la retroilluminazione.

Funzione Auto Off

L'apparecchio di misurazione si spegne automaticamente dopo 3 minuti di inattività, per risparmiare la batteria.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Pericoli causati da forti campi magnetici

Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, meccanica fine, dischi fissi).

A causa dell'influenza di forti campi magnetici su persone, vanno rispettate le rispettive disposizioni e norme nazionali, ad esempio in Germania la norma BGV B11 §14 "Campi elettromagnetici".

Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 30 cm dai rispettivi impianti e apparecchi.

Dati tecnici

Precisione di misura elettronica	± 0,1^ a 0^ ... 1^ ± 0,1^ a 89^ ... 90^ ± 0,2^ a 1^ ... 89^
Precisione di visualizzazione	1 cifra decimale
Precisione della livella	± 1 mm/m
Condizioni di lavoro	0 ... 50^ , 80%rH , non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -20 ... 70^ , 80%rH , non condensante
Alimentazione elettrica	2 x 1,5V (tipo AAA/LR03)
Dimensioni (L x H x P) 25	240 x 66 x 30 mm
Dimensioni (L x H x P) 40	400 x 66 x 30 mm
Dimensioni (L x H x P) 60 600 x 66 x 30 mm
Peso (con batterie) 25 315 g
Peso (con batterie) 40	495 g
Peso (con batterie) 60	675 g

Con riserva di modifiche tecniche. Rev18W21

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=diglevpl
