DigiLevel Plus 25 - Mätningsutrustning Laserliner - Gratis bruksanvisning och manual

Produkttyp	Digitalt elektroniskt vattenpass
Märke	Laserliner
Modell	DigiLevel Plus 25
Mått (L x H x D)	240 x 66 x 30 mm
Vikt (batterier inkluderade)	315 g
Strömförsörjning	2 st AAA/LR03-batterier (1,5 V var)
Elektronisk mätnoggrannhet	± 0,1° (0° till 1° och 89° till 90°), ± 0,2° (1° till 89°)
Vattenpassnoggrannhet	± 1 mm/m
Display	Digital, 1 decimal
Måttenheter	Grad (°), procent (%), mm/m
Mätområde	360° (kontinuerligt)
Arbetstemperatur	0 till 50 °C
Förvaringstemperatur	-20 till 70 °C
Tillåten luftfuktighet	80% RH, utan kondensation
Maximal höjd	2 000 m över havet
Huvudfunktioner	Vinkelmätning med digital display, lutningsminne (REF), HOLD-funktion, kalibrering, ljudsignal (0°, 45°, 90°), bakgrundsbelysning, automatisk avstängning (3 min), visning av rumstemperatur
Inbyggda tillbehör	Magneter, horisontellt och vertikalt vattenpass
Underhåll och rengöring	Rengöring med lätt fuktad trasa, inga aggressiva medel eller lösningsmedel. Ta ur batterierna före längre förvaring. Förvara torrt och rent.
Säkerhet	Undvik starka magnetfält (avstånd ≥ 30 cm från implantat och känsliga apparater). Utsätt inte för mekanisk belastning, extrem temperatur, fukt eller kraftiga vibrationer.
Allmän information	Bruksanvisning medföljer. Uppfyller EMC-direktivet 2014/30/EU och WEEE-direktivet. Med reservation för tekniska ändringar.

Vanliga frågor - DigiLevel Plus 25 Laserliner

Hur kalibrerar jag DigiLevel Plus 25?

Placera instrumentet på en plan och markerad yta. Slå på, tryck på REF tills CAL 1 visas. Vrid instrumentet 180° på samma yta, tryck igen på REF tills CAL 2 blinkar. Kalibreringen är lyckad om värdena är identiska i båda positionerna.

Hur ändrar jag måttenheten?

Tryck på knappen UNIT (1) för att växla mellan grad (°), procent (%) och mm/m.

Hur använder jag HOLD-funktionen?

Tryck på knappen HOLD (5) för att frysa det uppmätta värdet på skärmen. Tryck igen för att avaktivera.

Hur aktiverar eller avaktiverar jag ljudsignalen?

Tryck på knappen (6) för att aktivera/avaktivera ljudsignalen. Den ljuder vid vinklarna 0°, 45°, 90° och det lagrade referensvärdet.

Hur tänder jag bakgrundsbelysningen?

Håll knappen (6) intryckt för att tända eller släcka bakgrundsbelysningen.

Vad är batteritiden?

Apparaten stängs av automatiskt efter 3 minuters inaktivitet för att spara batterier. Använd två AAA/LR03-batterier.

Vad är mätnoggrannheten?

Elektronisk noggrannhet: ±0,1° mellan 0°-1° och 89°-90°, ±0,2° annars. Vattenpassnoggrannhet: ±1 mm/m.

Hur visar jag rumstemperatur?

Tryck kort på knappen CAL (3) för att visa temperaturen i °C och °F. Tryck igen för att återgå till mätning.

Hur överför jag en vinkel med lutningsminnet?

Placera apparaten i önskad vinkel, tryck på REF (2). Displayen visar 0,0° och REF blinkar. Vinkeln lagras för överföring till andra ytor. Tryck igen på REF för att avaktivera.

Vilka försiktighetsåtgärder ska jag vidta gällande magneterna?

Starka magnetfält kan påverka medicinska implantat (pacemakers) och skada magnetkort, mekaniska klockor etc. Håll ett avstånd på minst 30 cm från implantat och känsliga apparater.

BRUKSANVISNING DigiLevel Plus 25 Laserliner

DigiLevel Plus kan måle kontinuerligt op til 360°.

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning

Digitalt elektroniskt vattenpass

• Horisontell och vertikal vinkelvisning
  – Vinkelminnet gör det enkelt att lagra och flytta med sig exakta vinklar.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
  – Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strälning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

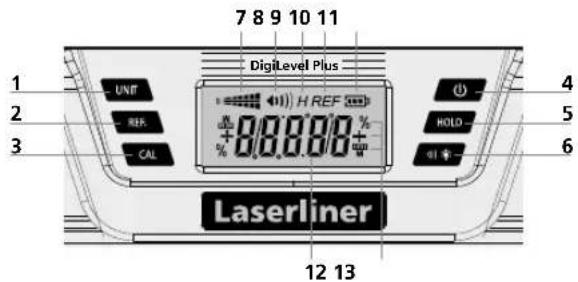

1 Ställa om mätenheten
2 Ställ referensvärde
3 Kalibratie
4 Strömbrytare PÅ/AV
5 Hold-funktion
6 Akustisk signalgivare/bakgrundsbelysning PÄ/AV
7 Lutningsriktning
8 Akustisk signalgivare aktiv
9 HOLD: aktuellt mätvärde behålls
10 Vinkelreferensvärde inställt
11 Batteri display
12 Lutningsvärde
13 Mätenheter

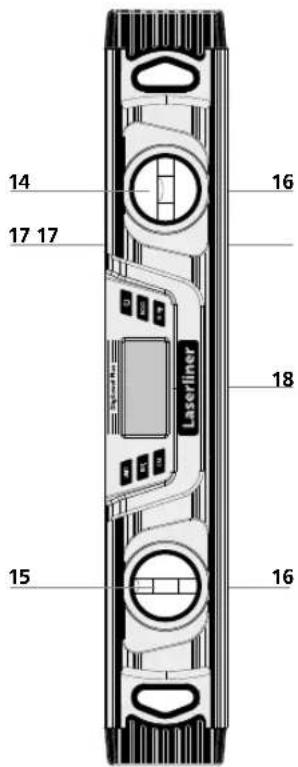

14 Horisontell libell
15 Vertikal libell
16 Magneter
17 Mätyta
18 Batterifack (Baksida)

1 Sätt i batterierna

Öppna batterifacket och lägg i batterier enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.

2 Sätt igång och mät

Se till att referensfunktionen är avaktiverad före varje mätning.

Knapp 1 möjliggör redovisning av mätvärdet i antingen ° grader, %, mm/m.

4 Kalibrering

1. Placera apparatens mätyta (17) på ett jämnt och markerat underlag (se figur nedan). Slå på apparaten (4) och tryck på REF-knappen (2) tills CAL 1 blinkar. Kort därefter följer en signalton och CAL 2 visas.

1. Vrid nu vattenpasset horisontellt 180° och ställ det exakt på den markerade ytan (omvänd mätning). Tryck åter på REF-knappen (2) tills CAL 2 blinkar. Den därpå följande signaltonen avslutar kalibreringen.

5 Ändra referensvinkel

Med knapp (2) är det möjligt att flytta vinklar. För att göra så, vinkla DigiLevel Plus i önskad vinkel och tryck på knapp (2) för att lagra. Då växlar visningen till "0,0°", "REF" blinkar på skärmen och önskad referensvinkel ställs in. Lutningen kan nu enkelt flyttas till andra objekt.

Genom att åter trycka på knappen (2) avaktiveras vinkelreferensvärdet.

Vid avstängning av apparaten avaktiveras inte vinkelreferensvärdet.

6 Mätvärde °C/°F

Med ett snabbt tryck på CAL-knappen (3) visas omgivningstemperaturen i °C och °F. Ytterligare tryck växlar tillbaka till mätvärde.

7 HOLD

För att hålla kvar aktuellt mätvärde på skärmen trycker man på Hold-knappen (5).

8 Akustisk signal

Den akustiska signalen kan stängas av och på med knapp (6). När vinkeln på lutningen är 0°, 45°, 90° eller det senast lagrade värdet, indikeras en akustisk signal.

Vid arbete med ändrad referensvinkel är den akustiska signalen inställd på referensvärdet (0°, 45°, 90° display).

Laserliner

9 Bakgrundsbelysning

Genom att trycka på och hålla nere knappen (6) slås bakgrundsbelysningen PÅ/AV.

Auto Av-funktion

Mätinstrumentet stängs av automatiskt efter 3 minuter inaktivitet för att spara på batterierna.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Fara på grund av starka magnetfält

Starka magnetfält kan ha skadlig inverkan på personer med aktiva fysiska hjälpmedel (t.ex. pacemakers) och på elektromekaniska apparater (t.ex. magnetkort, mekaniska klockor, finmekanik, hårddiskar).

Med tanke på den påverkan som starka magnetfält kan ha på personer, ska gällande nationella bestämmelser och föreskrifter iakttas, exempelvis i Tyskland branschorganisationens föreskrift BGV B11 §14 „Elektromagnetiska fält“.

För att undvika en störande påverkan, håll alltid magneterna på ett avständ av minst 30 cm från de implantat och apparater som kan utsättas för fara.

Teknisk data

Elektronisk mätprecision	± 0,1^ vid 0^ ... 1^ ± 0,1^ vid 89^ ... 90^ ± 0,2^ vid 1^ ... 89^
Visningsnoggrannhet	1 decimal
Noggrannhet libell	± 1 mm/m
Arbetsbetingelser	0 ... 50^ , 80% rH, icke-kondenserande, arbetshöjd max. 2 000 m över havet
Förvaringsbetingelser -20 ... 70^ , 80% rH, icke-kondenserande
Strömkälla	2 x 1,5V (typ AAA/LR03)
Mätt (B x H x Dj) 25	240 x 66 x 30 mm
Mätt (B x H x Dj) 40	400 x 66 x 30 mm
Mätt (B x H x Dj) 60 600 x 66 x 30 mm
Vikt (inklusive batterier) 25 315 g
Vikt (inklusive batterier) 40	495 g
Vikt (inklusive batterier) 60	675 g

Tekniska ändringar förbehålls. Rev18W21

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparatoch den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=diglevpl

- Slå på apparatet med tast (4).
