KASUTUSJUHEND DigiLevel Plus 25 Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised” ja aktuaalne informatsioon ning juhised käesoleva juhendi löpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja seadme edasiandmisel kaasa anda.

Funktsioon / kasutamine

Digitaalne elektrooniline vesilood

– Horisontaalne ja vertikaalne nurganäidik
– Kaldemälu võimaldab nurki hõlpsalt üle kanda.

Üldised ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
• Möõteseadmete ja tarvikute puhul pole tegemist lastele möeldud mänguasjadega. Hoidke lastele kättesaamatult.
• Seadme ehitust ei tohi muuta.
• Ärge laske seadmele möjuda mehaanilist koormust, ülikõrgeid temperatuure, niiskust ega tugevat vibratsiooni.
• Seadet ei tohi enam kasutada, kui üks või mitu funktsiooni on rivist välja langenud või patarei laeng on nõrk.

Ohutusjuhised

Elektromagnetilise kiirgusega ümber käimine

• Mööteseade vastab elektromagnetilise ühilduvuse eeskirjadele ja piirväärtustele vastavalt EMC-määrusele 2014/30/EL.
  – Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu.

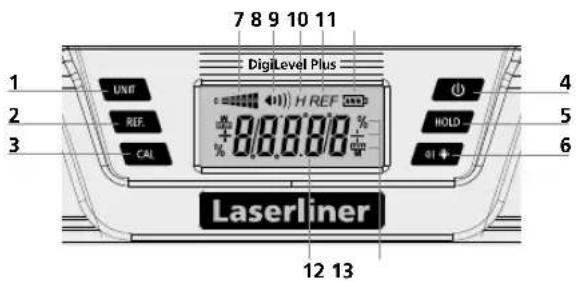

7 8 9 10 11 DigitLevel Plus UNIT REF. CAL H REF 88.888 % 4 5 6 HOLD 01 Laserliner 12 13

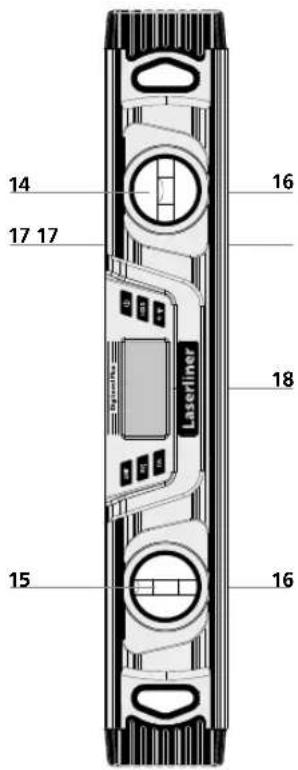

14 17 17 15 16 18 Laserliner 16

1 Mōōtūhiku ümberseadmine
2 Nurga lähteväärtuse seadmine
3 Kalibreerimine
4 SISSE-ÄLJA-klahv
5 Hold-funktsioon
6 Akustiline signaaliandur / taustavalgustus sisse/välja
7 Kaldesuuna kuva
8 Akustiline signaaliandur aktiivne
9 HOLD: hoitakse aktuaalset mööteväärtust
10 Nurga referentsväartus määratud
11 Patarei täitetaseme kuva
12 Kaldenurga kuva
13 Mōōtūhikud
14 Horisontaalne lood
15 Vertikaalne lood
16 Magnetid
17 Möötepind
18 Patareide kast (Tagakülg)

1 Patareide sisestamine

Avage patareide kast ja asetage patareid sisse nii, nagu sümbolil näidatud. Pöörake sealjuures tähelepanu öigele polaarsusele.

2 Sisse lülitamine ja möötmine

Pöörake enne igakordset möötmist tähelepanu sellele, et referentsfunktsioon on deaktiveeritud.

DigiLevel Plus suudab mööta kuni 360° nurka.

– Lülitage seade nupuga (4) sisse.

- Ekraanile (12) ilmub kaldenurk. Kui kallet möödetakse pea kohal, kohandub ekraanisuund sellega automaatselt.

– Lisaks kuvatakse sümboliga (7) hetke kaldesuund.

3 Möötühiku valimine

Nupuga (1) saab vahetada möötühikuid ja valida kraadid, protsendid või mm/m.

4 Kalibreerimine

1. Positsioneerige möötepind (17) seadmest sirgele ja märgistatud aluspinnale (vt alltoodud joonist). Lülitage seade sisse (4) ja hoidke REF-nuppu (2) all, kuni hakkab vilkuma CAL 1. Seejärel kölab helisignaal ja ilmub CAL 2

1. Nüüd pöörake vesiloodi 180° võrra horisontaalseks ja asetage see täpselt märgistatud pinnale (ümberpööratud möötmine). Hoidke uuesti REF-nuppu (2) all, kuni CAL 2 hakkab vilkuma. Sellele järgnev helisignaal löpetab toimingu.

Seade on õigesti kalibreeritud, kui kuvab mõlemas positsioonis (0° ja 180°) samu mõõteväärtuseid.

5 Nurga lähteväärtuse muutmine

Nupuga (2) saab köiki kaldeid üle kanda. Selleks seadke seade soovitud nurga alla ja vajutage nuppu (2). Seejärel lülitub näidik „0,0°” peale, displeil vilgub „REF“ ja soovitud referentsnurk on määratud. Nüüd saab kallet kanda üle köigile teistele esemetele.

Klahvi (2) uuesti vajutamisega deaktiveeritakse nurga referentsväartus.

Seadme väljalülitamisega nurga referentsvärtust ei deaktiveerita.

6 °C / °F / mööteväärtus

CAL-klahvi (3) lühikese vajutamisega näidatakse ümbrustemperatuuri ühikutes °C ja °F. Uuesti vajutamisega lülitutakse mööteväärtuse juurde tagasi.

7 HOLD

Hoidmaks aktuaalset mööteväärtust displeil, vajutage Hold-klahvi (5).

8 Akustiline heli

Akustilise heli saab nupuga (6) sisse või välja lülitada. Kui kaldenurk on 0°, 45°, 90° või viimati salvestatud väärtusel, antakse sellest märku akustilise heliga.

Kui töötate nurga muudetud lähteväärtusega, aktiveerub akustiline heli uuel lähteväärtusel (0°, 45°, 90°).

9 Taustavalgustus

Klahvi (6) pikaajalise vajutamisega lülitatakse taustavalgustust sisse / välja.

Funktsioon Auto Off

Mööteseade lülitub patareide säästmiseks pärast 3 minutit inaktiivsust automaatselt välja.

Juhised hoolduse ja hoolitsuse kohta

Puhastage köik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Vötke patareid(d) enne pikemat ladustamist välja. Ladustage seadet puhtas, kuivas kohas.

Oht tugevate magnetväljade töttu

Tugevad magnetväljad võivad aktiivsete kehaliste abivahenditega (nt südamestimulaatorid) inimestele ja elektromehaanilistele seadmetele (nt magnetkaardid, mehaanilised kellad, peenmehaanika, kõvakettad) kahjulikke mõjusid avaldada.

Inimestele möjuvate tugevate magnetväljadega seonduvalt tuleb arvesse vötta vastavaid siseriiklikke nõuded ja eeskirju, näiteks Saksamaa Liitvabariigis ametiliitude eeskirja BGV B11 §14 „Elektromagnetilised väljad“.

Hoidke häiriva mõjutuse vältimiseks magnetid alati ohustatud implantaatidest ja seadmetest vähemalt 30 cm kaugusel.

Tehnilised andmed

Elektrooniline täpsus Möötmine	± 0,1° 0° ... 1° juures± 0,1° 89° ... 90° juures± 0,2° 1° ... 89° juures
Näidu täpsus 1 kümnendkoht
Loodi täpsus	± 1 mm/m
Töötingimused	0 ... 50°C, 80%rH, mittekondenseeruv,töökõrgus max 2000 m üle NN (normaalnull)
Ladustamistingimused	-20 ... 70°C, 80%rH, mittekondenseeruv
Toitepinge	2 x 1,5V (tüüp AAA/LR03)
Mõõdud (L x K x S) 25 240 x 66 x 30 mm
Mõõdud (L x K x S) 40 400 x 66 x 30 mm
Mõõdud (L x K x S) 60 600 x 66 x 30 mm
Kaal (koos patareiga) 25	315 g
Kaal (koos patareiga) 40	495 g
Kaal (koos patareiga) 60	675 g

Õigus tehnilisteks muudatusteks reserveeritud. Rev18W21

ELi nõuded ja utiliseerimine

Seade täidab köik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektri- ja elektroonikaseadmete jäätmete kohta eraldi koguda ning körvaldada.

Edasised ohutus- ja lisajuhised aadressil:

http://laserliner.com/info?an=diglevpl
