NAVODILA ZA UPORABO DigiLevel Plus 25 Laserliner

V celoti preberite navodila za uporabo, priloženo knjižico "Garancijski in dodatni napotki" ter aktualne informacije in napotke na spletni povezavi na koncu teh navodil. Upoštevajte vsebovana navodila. Ta dokument je treba shraniti in ga izročiti novemu lastniku ob predaji naprave.

Funkcija / Uporaba

Digitalna elektronska vodna tehtnica

– Vodoravni in navpični prikaz kota
– Pomnilnik naklonov omogoča enostaven prenos kotov.

Splošni varnostni napotki

• Napravo uporabljajte izključno v skladu z njenim namenom in tehničnimi specifikacijami.
• Merilne naprave in dodatki niso otroška igrača. Hranite jih nedostopno otrokom.
  – Konstrukcije naprave se ne sme spreminjati.
• Naprave ne izpostavljajte mehanskim obremenitvam, visokim temperaturam, vlagi ali močnim vibracijam.
• Naprave ni več dovoljeno uporabljati, će se pokvari ena ali več funkcij ali je baterija prešibka.

Varnostni napotki

Ravnanje z elektromagnetnim sevanjem

• Merilnik je v skladu s predpisi in mejnimi vrednostmi za elektro-magnetno združljivost v skladu z Direktivo EMC 2014/30/EU.
• Upoštevati je treba lokalne obratovalne omejitve npr. v bolnišnicah, na letalih, bencinskih črpalkah ali v bližini oseb s srčnim spodbujevalnikom. Obstaja možnost nevarnega vplivanja ali motenj elektronskih naprav in zaradi njih.

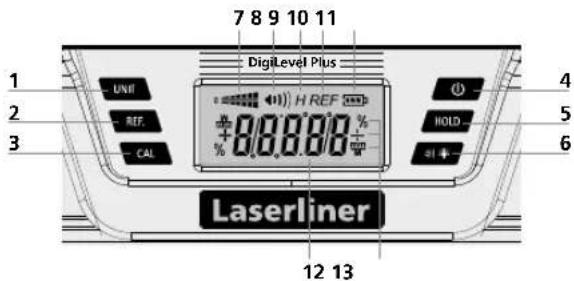

7 8 9 10 11 Digilevel Plus UNIT REF. CAL H REF 88.888 Laserliner 12 13 4 5 6

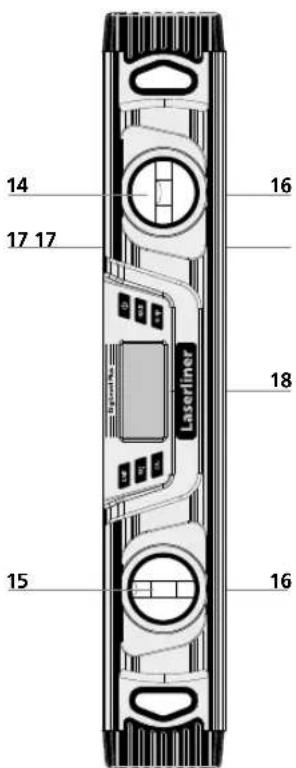

14 16 17 17 18 15 16

1 Spremeniti mersko enoto
2 Določiti referenčno vrednost kota
3 Umerjanje
4 Tipka za VKLOP / IZKLOP
5 Funkcija Hold
6 Zvočni signal / vklop/izklop osvetlitve ozadja
7 Smer nagiba
8 Zvočni signal aktiven
9 HOLD: ohrani se trenutna vrednost merjenja
10 Določena referenčna vrednost kota
11 Stanje baterije
12 Kot nagiba
13 Merske enote
14 Vodoravna libela
15 Navpična libela
16 Magneti
17 Merilna površina
18 Prostor za baterijo (zadnja stran)

1 Vstaviti baterije

Odprite predal za baterije in baterije vstavite skladno s simboli za namestitev. Pri tem bodite pozorni na pravilno polarnost.

Pred vsakim merjenjem bodite pozorni na to, da je referenčna funkcija izključena.

DigiLevel Plus lahko kote nenehno meri na 360°.

– Napravo vključite s tipko (4).

- Kot nagiba se prikaže na prikazovalniku (12). Če se nagibi merijo nad glavo, se smer prikaza prilagodi samodejno.

- Dodatno je s simbolom (7) prikazana trenutna smer nagiba.

3 Izbira merske enote

S tipko (1) se merska enota preklaplja med ° stopinjami, % in mm/m.

4 Umerjanje

1. Merilno površino (17) naprave položite na ravno in označeno podlago (glejte spodnjo sliko). Vključite napravo (4) in tako dolgo pritiskajte REF (2), dokler na prikazovalniku ne začne utripati CAL 1. Malo za tem se oglasi signalni zvok in prikaže se CAL 2.

1. Sedaj vodno tehtnico vodoravno zavrtite za 180° in jo položite natančno na označeno površino (preklopno merjenje). Ponovno pritisnite tipko REF (2), dokler ne začne utripati CAL 2. Sledeči signalni ton zaključi postopek. Sledeči signalni ton zaključi postopek.

Naprava ni umerjena, če sta v obeh položajih (0° in 180°) prikazani enaki vrednosti merjenja.

5 Sprememba referenčne vrednosti kota

S tipko (2) se lahko prenašajo nagibi. Da to storite, napravo položite na želeni nagib in pritisnite tipko (2). Nato se prikaz spremeni na „0,0°”, na prikazovalniku utripa „REF“ in določen je želeni referenčni kot. Sedaj se nagib lahko prenese na druge predmete.

S ponovnim pritiskom na tipko (2) se izključi referenčna vrednost kota.

6 °C / °F / vrednost merjenja

S kratkim pritiskom na tipko CAL (3) se prikaže temperatura okolice v °C in °F. S ponovnim pritiskom se vrnete na vrednost merjenja.

7 HOLD

Da bi na prikazovalniku ohranili trenutno vrednost merjenja, pritisnite tipko Hold (5).

8 Zvočni signal

S tipko (6) se vključi / izključi dajalnik signala. Če je kot nagiba na 0°, 45°, 90° ali na zadnji shranjeni vrednosti, na to opozori zvok.

Če delate s spremenjeno referenčno vrednostjo kota, se dajalnik signala aktivira na to novo referenčno vrednost (0°, 45°, 90° prikazovalnik).

Laserliner

9 Osvetlitev ozadja

Z dolgim pritiskom na tipko (6) se vključi / izključi osvetlitev ozadja.

Funkcija AUTO-OFF

Merilna naprava se po 3 minutah nedelovanja samodejno izključi zaradi varčevanja z baterijami.

Napotki za vzdrževanje in nego

Vse komponente čistite z rahlo navlaženo krpo in ne uporabljajte čistil, grobih čistil in topil. Pred daljšim skladiščenjem izvzemite baterijo/e. Napravo hranite na čistem in suhem mestu.

Nevarnost zaradi močnih magnetnih polj

Močna magnetna polja lahko škodljivo vplivajo na ljudi z aktivnimi telesnimi pripomočki (npr. srčnimi spodbujevalniki) in na elektromehanske naprave (npr. magnetne kartice, mehanske ure, finomehaniko, trde diske).

Glede vpliva močnih magnetnih polj na ljudi je treba upoštevati posamezna nacionalna določila in predpise, kot je na primer v Zvezni republiki Nemčiji predpis poklicnega združenja BGV B11 člen 14 „Elektromagnetna polja“.

Da bi preprečili moteče vplivanje, naj bodo magneti od posameznih ogroženih vsadkov in naprav vedno oddaljen najmanj 30 cm.

Tehnični podatki

Natančnost elektronskega merjenja	± 0,1^ pri 0^ ... 1^ ± 0,1^ pri 89^ ... 90^ ± 0,2^ pri 1^ ... 89^
Natančnost prikaza 1 decimalno mesto
Natančnost libele ± 1 mm/m
Delovni pogoji	0 ... 50^ , Zračna vlažnost najv. 80% RV,ne kondenzira, Delovna višina najv. 2000 mnadmorske višine
Pogoji skladiščenja	-20 ... 70^ , Zračna vlažnost najv. 80% RV,ne kondenzira
Električno napajanje	2 x 1,5V (tip AAA/LR03)
Dimenzije ( × V × G ) 25	240 x 66 x 30 mm
Dimenzije ( × V × G ) 40 400 x 66 x 30 mm
Dimenzije ( × V × G ) 60 600 x 66 x 30 mm
Teža (vklj. z baterijami) 25	315 g
Teža (vklj. z baterijami) 40	495 g
Teža (vklj. z baterijami) 60	675 g

Tehnične spremembe pridržane. Rev18W21

EU-določila in odstranjevanje med odpadke

Naprava ustreza vsem potrebnim standardomza prosto prodajo blaga v EU.

Ta izdelek je elektronska naprava in jo je treba zbirati in odstraniti ločeno v skladu z evropsko Direktivo za odpadno elektronsko in električno opremo.

Nadaljnje varnostne in dodatne napotke najdete pod: http://laserliner.com/info?an=diglevpl
