WoodTester Compact - Merilna oprema Laserliner - Brezplačna navodila za uporabo

Vrsta izdelka	Uporovni merilnik vlage za les
Znamka	Laserliner
Model	WoodTester Compact
Merilni princip	Upornostna meritev preko vgrajenih elektrod
Lesne skupine	2 skali: Skupina A (bukev, lipa, vrba, ebenovina) in Skupina B (hrast, javor, jelša, smreka, breza, jesen)
Merilno območje skupine A	9 % do 23 %
Merilno območje skupine B	11 % do 27 %
Natančnost	± 2 %
Prikaz	12 LED: 4 zelene (suho), 3 rumene (vlažno), 5 rdečih (mokro)
Napajanje	1 baterija 6LR61 9 V
Življenjska doba baterije	Približno 40 ur
Delovna temperatura	0 °C do 40 °C
Temperatura shranjevanja	-10 °C do 70 °C
Največja relativna vlažnost	85 %
Približne dimenzije	160 x 60 x 30 mm (ocenjeno)
Približna teža	150 g (z baterijo, ocenjeno)
Samodejni izklop	Po 3 minutah nedejavnosti
Funkcija Auto-Hold	Shrani zadnjo vrednost za 5 sekund po odstranitvi
Samodejni test	Ob zagonu vse LED na kratko zasvetijo
Vzdrževanje	Očistite elektrode s suho krpo; shranite z zaščitnim pokrovčkom
Varnost	Ostre elektrode – vedno uporabljajte zaščitni pokrovček; izogibajte se skritim napeljavam

Pogosto zastavljena vprašanja - WoodTester Compact Laserliner

Kako deluje WoodTester Compact?

Les vlago meri z električno upornostjo. Elektrode potisnite v les in preberite odstotek na LED zaslonu. Vrednosti so glede na suho maso.

Katere so lesne skupine in kako jih uporabljati?

Skupina A (bukev, lipa, vrba, ebenovina) uporablja zgornjo skalo; skupina B (hrast, javor, jelša, smreka, breza, jesen) uporablja spodnjo skalo. Skupino izberite s stikalom ON/OFF (pritisnite za spremembo).

Kaj pomeni barva LED?

Zelene = suho (palice 0-4), rumene = vlažno (palice 5-7), rdeče = mokro (palice 8-12). Za skupino B primerjajte amplitudo s spodnjo barvno skalo.

Katero baterijo uporabiti in kako dolgo zdrži?

Uporabite baterijo 9V 6LR61. Življenjska doba je približno 40 ur. Naprava se samodejno izklopi po 3 minutah za varčevanje z baterijo.

Kaj storiti, če med meritvijo ne zasveti nobena LED?

Material je morda presuh. Izvedite samodejni test tako, da elektrode potisnete v zaščitni pokrovček: vse LED morajo zasvetiti. Če ne, preverite baterijo.

Kako razlagati vrednost 13 % za skupino A?

13 % ustreza zeleni LED (suho) glede na skalo skupine A. Les se šteje za suh za uporabo v mizarstvu.

Ali lahko merimo vlago drugih materialov kot les?

Ne, naprava je posebej umerjena za les z dvema skupinama vrst. Ni primerna za gradbene materiale, kot sta omet ali beton.

Kje naj opravim meritev na kosu lesa?

Izberite neobdelano mesto, brez vej, umazanije ali smole. Izogibajte se končnim površinam (koncem), ker les tam hitreje usahne in popači meritev.

Kako vzdrževati napravo?

Po vsaki uporabi očistite elektrode s suho krpo. Vedno namestite zaščitni pokrovček, da preprečite poškodbe in zaščitite napravo. Shranite jo na suhem mestu.

Kaj storiti v primeru okvare ali popravila?

Preverite celotna navodila ali spletno stran www.laserliner.com/info. Naprave uporabnik ne more popraviti; v primeru težav se obrnite na servis. Skladna je z direktivo WEEE za recikliranje.

NAVODILA ZA UPORABO WoodTester Compact Laserliner

8 Automatinio režimo funkcija

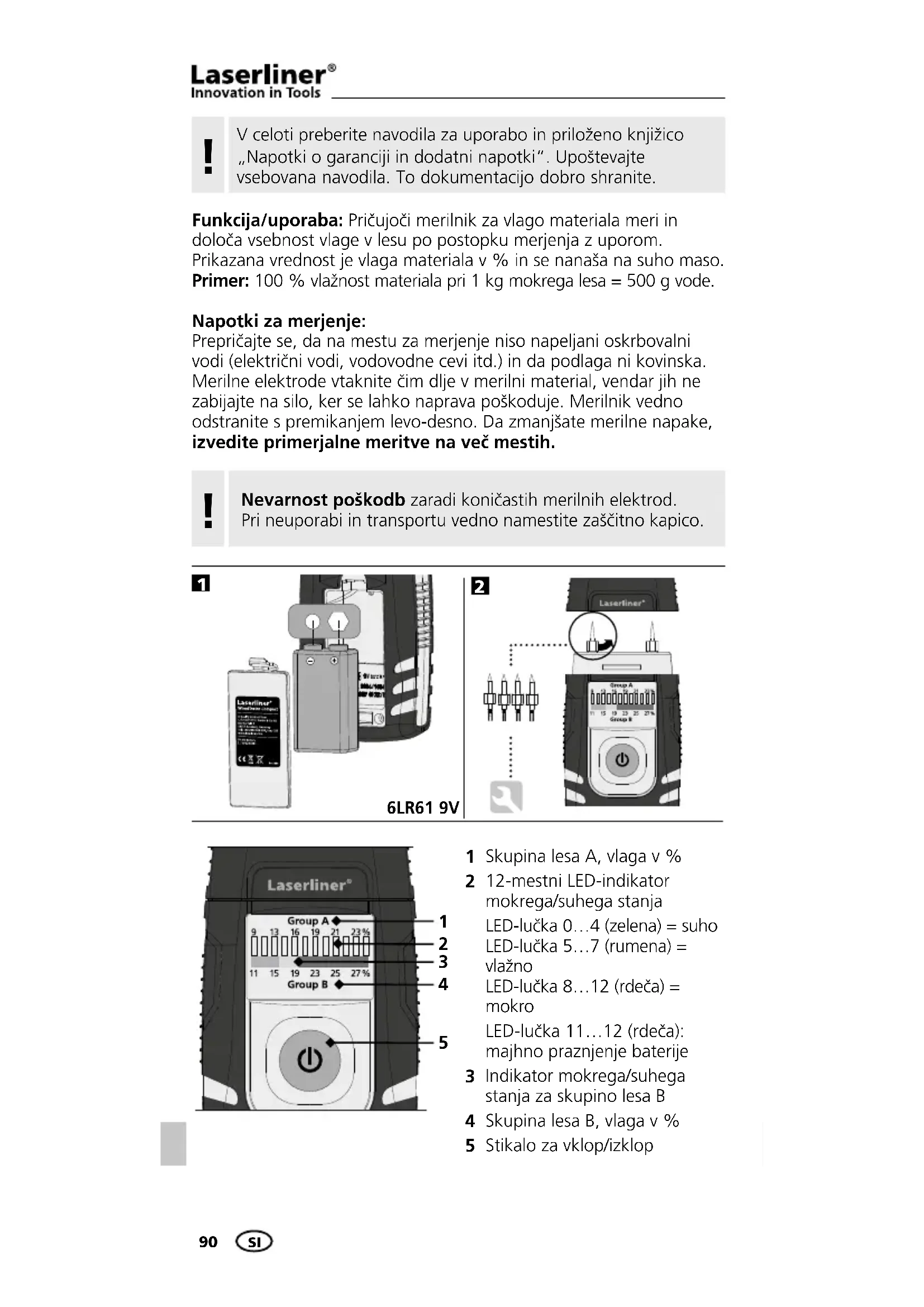

V celoti preberite navodila za uporabo in priloženo knjižico „Napotki o garanciji in dodatni napotki”. Upoštevajte vsebovana navodila. To dokumentacijo dobro shranite.

Funkcija/uporaba: Pričujoči merilnik za vlago materiala meri in določa vsebnost vlage v lesu po postopku merjenja z uporom. Prikazana vrednost je vlaga materiala v % in se nanaša na suho maso. Primer: 100 % vlažnost materiala pri 1 kg mokrega lesa = 500 g vode.

Napotki za merjenje:

Prepričajte se, da na mestu za merjenje niso napeljani oskrbovalni vodi (električni vodi, vodovodne cevi itd.) in da podlaga ni kovinska. Merilne elektrode vtaknite čim dlje v merilni material, vendar jih ne zabijajte na silo, ker se lahko naprava poškoduje. Merilnik vedno odstranite s premikanjem levo-desno. Da zmanjšate merilne napake, izvedite primerjalne meritve na več mestih.

!

Nevarnost poškodb zaradi koničastih merilnih elektrod. Pri neuporabi in transportu vedno namestite zaščitno kapico.

1

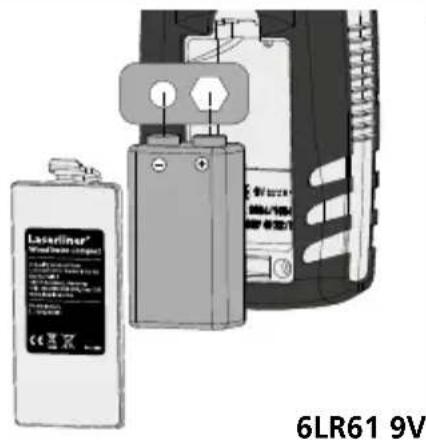

Laserliner® 6LR61 9V

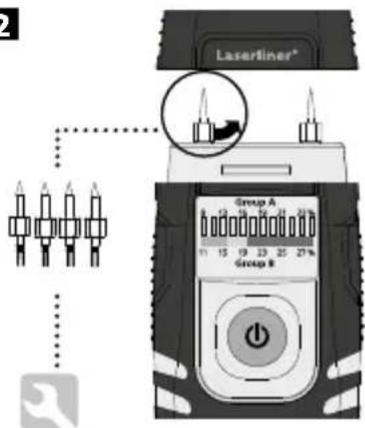

2

Laserliner® Group A Group B 11 15 19 23 25 27% 11 15 19 23 25 27%

Laserliner® Group A 1 2 3 4 5 Group B 9 13 16 19 21 23 % 11 15 19 23 25 27 %

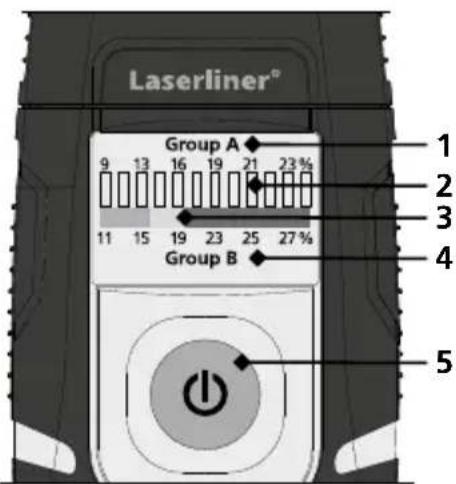

1 Skupina lesa A, vlaga v %
2 12-mestni LED-indikator mokrega/suhega stanja LED-lučka 0...4 (zelena) = suho LED-lučka 5...7 (rumena) = vlažno LED-lučka 8...12 (rdeča) = mokro LED-lučka 11...12 (rdeča): majhno praznjenje baterije
3 Indikator mokrega/suhega stanja za skupino lesa B
4 Skupina lesa B, vlaga v %

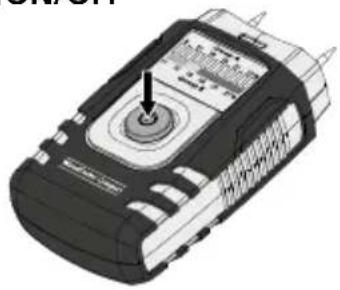

5 Stikalo za vklop/izklop

WoodTester Compact

B ON/OFF

Svetijo 4 zelene LED-lučke in ena rumena LED-lučka.

Svetijo 4 zelene, 3 rumene in 5 rdečih LED-lučk.

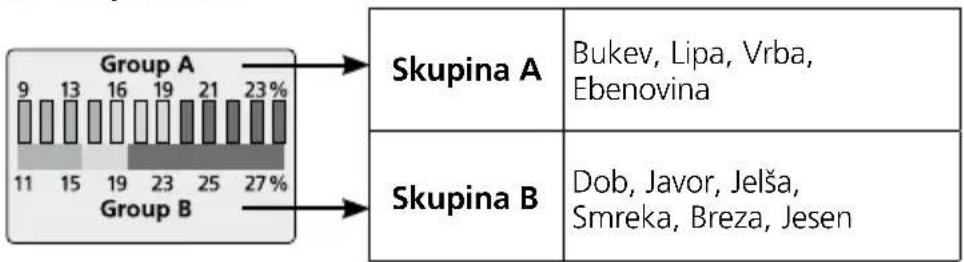

5 Skupine lesa

6 Določitev vlažnosti lesa

Po vklopu naprave za trenutek zasveti vseh 12 LED-lučk. Nato prva zelena LED-lučka sveti neprestano. Naprava je sedaj pripravljena za uporabo. Če sedaj opravite meritev pri lesu skupine A, lahko vlažnost materiala odčitate v % na zgornji skali. Z vedno večjo vsebnostjo vlage se spreminja tudi LED-prikaz od leve proti desni. 12-mestni LED-prikaz je razdeljen na 4 zelene (suho), 3 rumene (vlažno) in 5 rdečih (mokro) segmentov. Vsebnost vlage v lesu je mogoče prebrati v % kot tudi na osnovi barve LED-lučke. Primer tukaj: 13 %, zelena LED = suho.

7b LED-prikaz mokrega/suhega stanja skupine B

Če sedaj opravite meritev pri lesu skupine B, lahko vlažnost materiala odčitate v % na spodnji skali. Da določite, ali je les torej „suh“, „vlažen“ ali „moker“, si pomagajte z višino LED-lučk in jih glede na njihovo barvo primerajte s spodaj prikazano barvno lestvico. Stopnjo vlažnost torej določite s pomočjo spodnje barvne lestvice.

Zelena = suho, rumena = vlažno, rdeča = mokro. Primer tukaj: 23 %, rdeče območje spodnje skale = mokro.

!

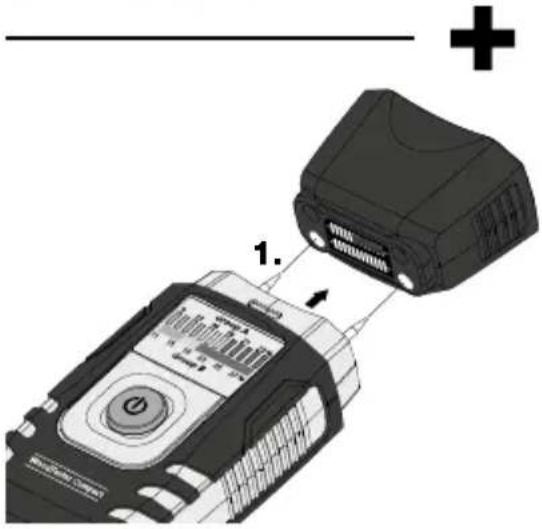

Če se pri meritvi LED-lučke ne zasvetijo, je vzrok za to morda presuh merilni material. S pomočjo zaščitne kapice opravite samotest, da ugotovite, ali merilnik brezhibno deluje.

8 Funkcija „Samodejno zadrži“

Ko napravo izvlečete iz merilnega materiala, se bo za pribl. 5 sekund samodejno ohranila zadnje merska vrednost. V tem obdobju bodo LED-lučke utripale in prikazovale na zadnje izmerjeno vrednost. Ko znova začne utripati prva zelena LED-lučka, je naprava pripravljena za novo meritev.

Delovanje in obratovalna varnost sta zagotovljena tedaj, ko merilnik uporabljate v sklopu navedenih klimatskih pogojev in samo v namene, za katere je zasnovana. Glede na svoje delovno pooblastilo je uporabnik odgovoren za analizo merilnih rezultatov in določitev potrebnih ukrepov.

Tehnični podatki

Načelo merjenja	Meritev vlage materiala z uporom prek vgrajenih elektrod
Material	2 lestvici za les
Merilno območje skupine lesa A	9% ... 23%
Merilno območje skupine lesa B	11%...27%
Natančnost	± 2%
Nazivna temperatura	22 °C
Dovoljena delovna temp.	0 °C...40°C
Dovoljena temp. skladiščenja	-10 °C...70 °C
Dovoljena najv. rel. zračna vlažnost	85%
Električno napajanje	1 x 6LR61 9V
Življenjska doba baterije	pribl. 40 h

Tehnične spremembe pridržane.. 01.15.

EU-določila in odstranjevanje med odpadke

Naprava ustreza vsem potrebnim standardom za prosto prodajo blaga v EU.

Ta izdelek je elektronska naprava in jo je treba zbirati in odstraniti ločeno v skladu z evropsko Direktivo za odpadno elektronsko in električno opremo.

Nadaljnje varnostne in dodatne napotke najdete pod: www.laserliner.com/info
