Producttype	Weerstandsvochtigheidsmeter voor hout
Merk	Laserliner
Model	WoodTester Compact
Meetprincipe	Resistieve meting via ingebouwde elektroden
Houtgroepen	2 schalen: Groep A (beuk, linde, wilg, ebben) en Groep B (eik, esdoorn, els, spar, berk, es)
Meetbereik Groep A	9% tot 23%
Meetbereik Groep B	11% tot 27%
Nauwkeurigheid	± 2%
Weergave	12 LED's: 4 groen (droog), 3 geel (vochtig), 5 rood (nat)
Voeding	1 batterij 6LR61 9V
Batterijduur	Ongeveer 40 uur
Bedrijfstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-10 °C tot 70 °C
Max. relatieve luchtvochtigheid	85%
Afmetingen (bij benadering)	160 x 60 x 30 mm (geschat)
Gewicht (bij benadering)	150 g (met batterij, geschat)
Automatische uitschakeling	Na 3 minuten inactiviteit
Auto-Hold functie	Onthoudt de laatste waarde gedurende 5 seconden na verwijdering
Zelfcontrole	Bij het opstarten lichten alle LED's kort op
Onderhoud	Reinig de elektroden met een droge doek; berg op met de beschermkap
Veiligheid	Scherpe elektroden – altijd de beschermkap gebruiken; vermijd verborgen leidingen

Veelgestelde vragen - WoodTester Compact Laserliner

Hoe werkt de WoodTester Compact?

Het meet het vochtgehalte van hout via elektrische weerstand. Druk de elektroden in het hout en lees het percentage af op de LED-weergave. De waarden zijn gerelateerd aan de droge massa.

Wat zijn de houtgroepen en hoe gebruik ik ze?

Groep A (beuk, linde, wilg, ebben) gebruikt de bovenste schaal; Groep B (eik, esdoorn, els, spar, berk, es) gebruikt de onderste schaal. Selecteer de groep met de ON/OFF-schakelaar (indrukken om te wisselen).

Wat betekenen de LED-kleuren?

Groen = droog (balken 0-4), geel = vochtig (balken 5-7), rood = nat (balken 8-12). Vergelijk voor Groep B de amplitude met de onderste kleurenschaal.

Welke batterij gebruiken en hoe lang gaat deze mee?

Gebruik een 9V 6LR61-batterij. De levensduur is ongeveer 40 uur. Het apparaat schakelt na 3 minuten automatisch uit om de batterij te sparen.

Wat te doen als er tijdens een meting geen LED oplicht?

Het materiaal is mogelijk te droog. Voer een zelfcontrole uit door de elektroden in de beschermkap te drukken: alle LED's moeten oplichten. Zo niet, controleer dan de batterij.

Hoe interpreteer ik een waarde van 13% voor Groep A?

13% komt overeen met een groene LED (droog) volgens de schaal van Groep A. Het hout wordt als droog beschouwd voor gebruik in de timmerindustrie.

Kan ik het vochtgehalte van andere materialen dan hout meten?

Nee, het apparaat is speciaal gekalibreerd voor hout met twee houtsoortgroepen. Het is niet geschikt voor bouwmaterialen zoals gips of beton.

Waar moet ik de meting op een stuk hout uitvoeren?

Kies een onbehandelde plek, vrij van takken, vuil of hars. Vermijd de uiteinden (kopse kanten) omdat het hout daar sneller droogt en de meting verstoort.

Hoe onderhoud ik het apparaat?

Reinig de elektroden na elk gebruik met een droge doek. Plaats altijd de beschermkap terug om letsel te voorkomen en het apparaat te beschermen. Bewaar het op een droge plaats.

Wat te doen bij een storing of reparatie?

Raadpleeg de volledige handleiding of de website www.laserliner.com/info. Het apparaat is niet door de gebruiker te repareren; neem bij problemen contact op met de klantenservice. Het voldoet aan de WEEE-richtlijn voor recycling.

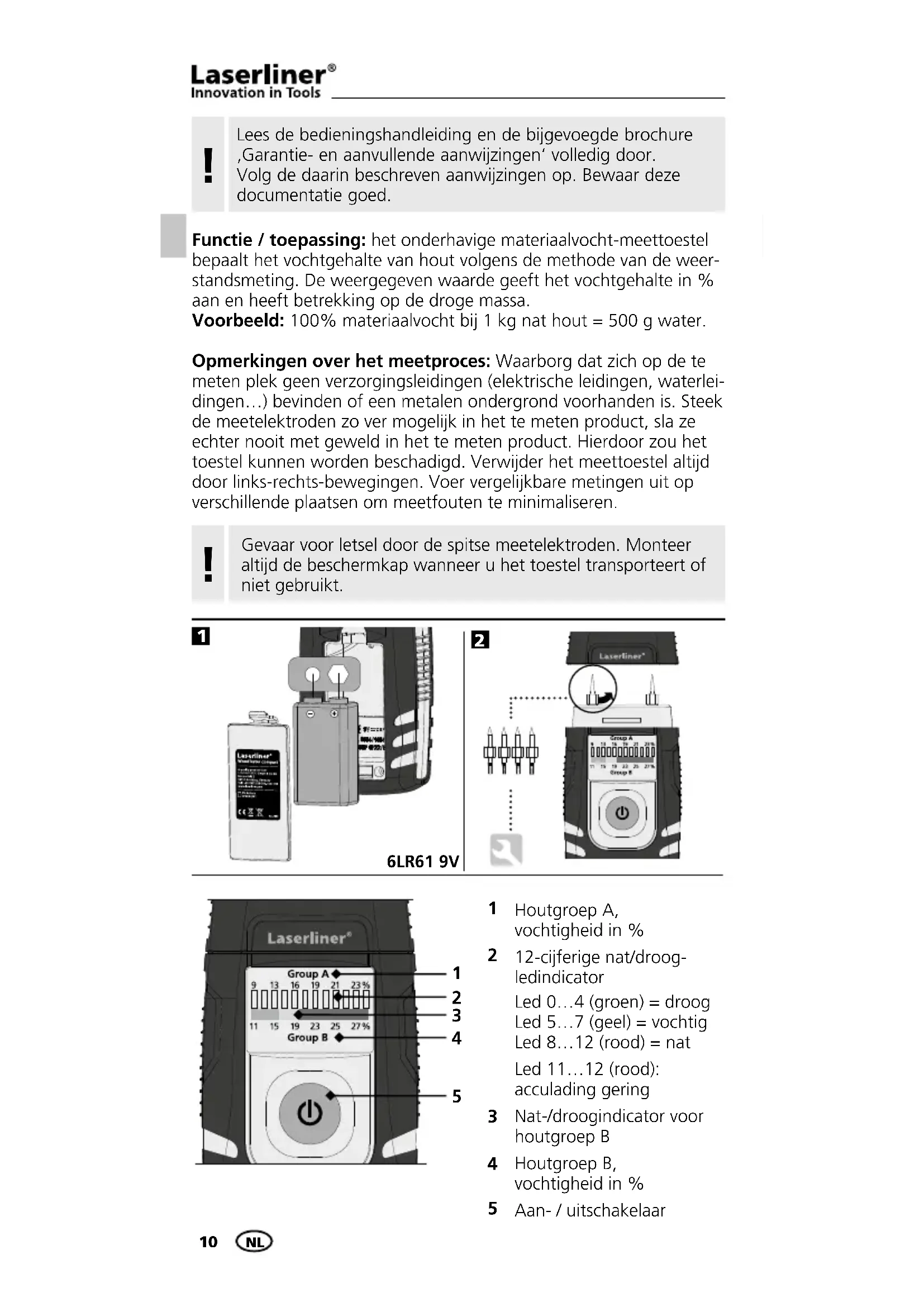

GEBRUIKSAANWIJZING WoodTester Compact Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.

Functie / toepassing: het onderhavige materiaalvocht-meettoestel bepaalt het vochtgehalte van hout volgens de methode van de weerstandsmeting. De weergegeven waarde geeft het vochtgehalte in % aan en heeft betrekking op de droge massa.

Voorbeeld: 100% materiaalvocht bij 1 kg nat hout = 500 g water.

Opmerkingen over het meetproces: Waarborg dat zich op de te meten plek geen verzorgingsleidingen (elektrische leidingen, waterleidingen...) bevinden of een metalen ondergrond voorhanden is. Steek de meetelektroden zo ver mogelijk in het te meten product, sla ze echter nooit met geweld in het te meten product. Hierdoor zou het toestel kunnen worden beschadigd. Verwijder het meettoestel altijd door links-rechts-bewegingen. Voer vergelijkbare metingen uit op verschillende plaatsen om meetfouten te minimaliseren.

Gevaar voor letsel door de spitse meetelektroden. Monteer altijd de beschermkap wanneer u het toestel transporteert of niet gebruikt.

1

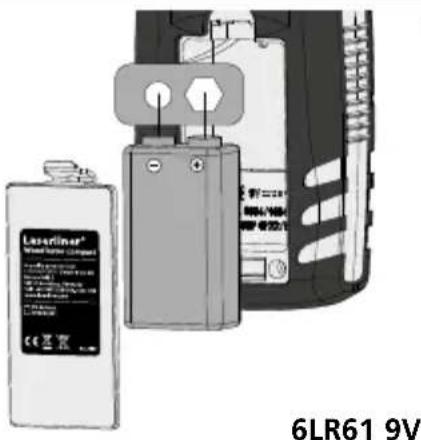

Laserliner® 6LR61 9V

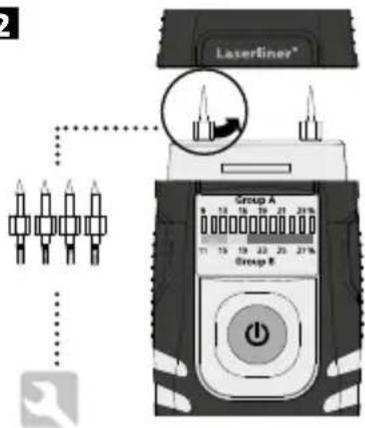

2

Laserfiner® Group A 8 12 15 19 22 25 27% 11 15 19 22 25 27% Group B

Laserliner® Group A 1 2 3 4 5 9 13 16 19 21 23 % 11 15 19 23 25 27 %

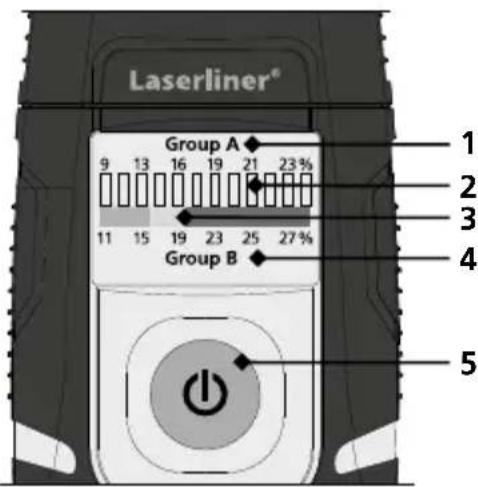

1 Houtgroep A, vochtigheid in %
2 12-cijferige nat/droog-ledindicator Led 0...4 (groen) = droog Led 5...7 (geel) = vochtig Led 8...12 (rood) = nat Led 11...12 (rood): acculading gering
3 Nat-/droogindicator voor houtgroep B
4 Houtgroep B, vochtigheid in %
5 Aan-/uitschakelaar

WoodTester Compact

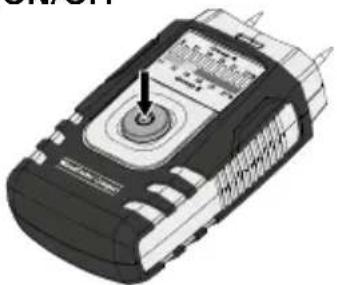

B ON/OFF

Het toestel schakelt na 3 minuten automatisch uit om de batterijen te sparen. Druk op de aan-/uitschakelaar om het toestel daarna weer in te schakelen.

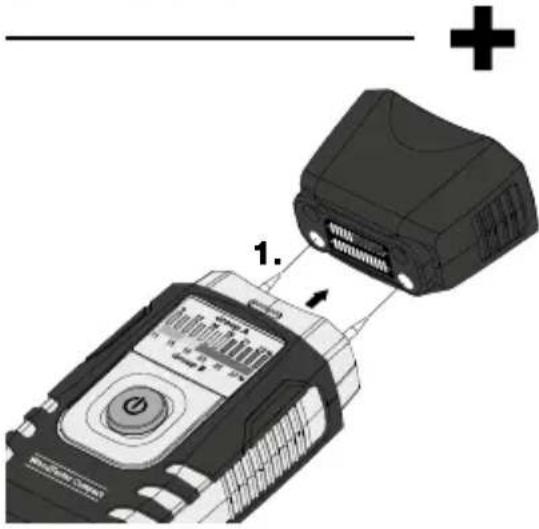

4 Zelftestfunctie

4 groene leds en een gele led branden.

De te meten plek dient onbehandeld en vrij van takken, verontreinigingen of hars te zijn. Er dient géén meting aan de kopse zijden te worden uitgevoerd omdat het hout hier bijzonder snel droogt, hetgeen zou leiden tot vervalste meetresultaten.

7a Nat/droog ledweergave groep A

Na het inschakelen van het toestel lichten alle 12 leds kort op. Daarna knippert de eerste groene led constant. Het toestel is operationeel. Als u nu een meting uitvoert bij de houtsoorten van groep A, kunt u het materiaalvocht in % van de bovenste schaal aflezen. Met toenemend vochtgehalte verandert ook de ledweergave van links naar rechts. De weergave met 12 leds is onderverdeeld in 4 groene (droog), 3 gele (vochtig) en 5 rode (nat) segmenten. Het vochtgehalte van de houtsoorten kan zowel aan de hand van de %-vermelding als door de ledkleur worden bepaald.

7b Nat/droog ledweergave groep B

Als u nu een meting uitvoert bij de houtsoorten van groep B, kunt u het materiaalvocht in % van de onderste schaal aflezen. Om nu te kunnen bepalen of het hout wordt geclassificeerd als 'droog', 'vochtig' of 'nat', wordt de uitslag van de leds gebruikt en onafhankelijk van hun kleur vergeleken met de daaronder liggende kleurenschaal. De beoordeling geschiedt nu via de onderste kleurenschaal.

Groen = droog, geel = vochtig, rood = nat.

Voorbeeld hier: 23 %, rode bereik van de onderste schaal = nat.

!

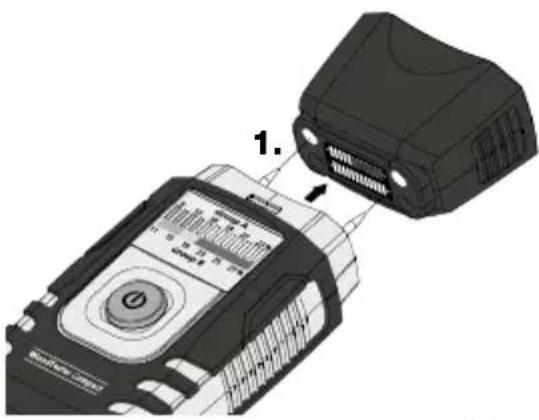

Als de leds bij een meting geen uitslag tonen, kan het zijn dat het te meten voorwerp te droog is. Voer met behulp van de veiligheidskap een zelftest uit om vast te stellen of het meettoestel in optimale staat verkeert.

8 Auto-Hold-functie

Als het toestel uit het te meten voorwerp wordt getrokken, wordt automatisch de laatste meetwaarde gedurende ca. 5 seconden gehouden. Gedurende deze tijd knipperen de leds en geven de als laatste gemeten waarde aan. Zodra de eerste groene led weer knippert, is het toestel gereed voor een nieuwe meting.

De functie en de bedrijfsveiligheid kunnen alléén worden gewaarborgd wanneer het meettoestel binnen de aangegeven klimatische voorwaarden gebruikt en alléén doelmatig toegepast wordt. Voor de beoordeling van de meetresultaten en de daaruit resulterende maatregelen is de gebruiker verantwoordelijk al naargelang de desbetreffende werktaak.

Technische gegevens

Meetprincipe	Weerstandsmeting van het materiaalvocht via geïntegreerde elektroden
Materiaal	2 houtschalen
Meetbereik houtgroep A	9% ... 23%
Meetbereik houtgroep B	11% ... 27%
Nauwkeurigheid	± 2%
Nominale temperatuur	22 °C
Geoorloofde arbeidstemperatuur	0 °C...40 °C
Geoorloofde opslagtemperatuur	-10 °C...70 °C
Geoorloofde max. rel. luchtvochtigheid	85 %
Spanningsvoorziening	1 x 6LR61 9V
Levensduur van de batterij	ca. 40 h

Technische wijzigingen voorbehouden. 01.15.

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info
