Produkta veids	Koka mitruma mērītājs ar pretestības principu
Zīmols	Laserliner
Modelis	WoodTester Compact
Mērīšanas princips	Pretestības mērīšana ar iebūvētiem elektrodiem
Koka grupas	2 skalas: A grupa (dižskābardis, liepa, vītols, melnkoks) un B grupa (ozols, kļava, alksnis, egle, bērzs, osis)
Mērījumu diapazons A grupa	9% līdz 23%
Mērījumu diapazons B grupa	11% līdz 27%
Precizitāte	± 2%
Displejs	12 gaismas diodes: 4 zaļas (sauss), 3 dzeltenas (mitrs), 5 sarkanas (slapjš)
Barošana	1 baterija 6LR61, 9 V
Baterijas darbības laiks	Apmēram 40 stundas
Darba temperatūra	0 °C līdz 40 °C
Uzglabāšanas temperatūra	-10 °C līdz 70 °C
Maksimālais relatīvais mitrums	85%
Aptuvenie izmēri	160 x 60 x 30 mm (aptuveni)
Aptuvenais svars	150 g (ar bateriju, aptuveni)
Automātiska izslēgšanās	Pēc 3 minūtēm neaktivitātes
Auto-Hold funkcija	Saglabā pēdējo vērtību 5 sekundes pēc noņemšanas
Automātiskais tests	Ieslēdzoties, visas gaismas diodes īsi iedegas
Apkope	Notīriet elektrodus ar sausu drānu; uzglabājiet ar aizsargvāciņu
Drošība	Asi elektrodi – vienmēr izmantojiet aizsargvāciņu; izvairieties no slēptiem vadiem

Bieži uzdotie jautājumi - WoodTester Compact Laserliner

Kā darbojas WoodTester Compact?

Tas mēra koka mitrumu ar elektrisko pretestību. Ieduriet elektrodus kokā un nolasiet procentus uz LED displeja. Vērtības ir attiecinātas uz sauso masu.

Kādas ir koku grupas un kā tās izmantot?

A grupa (dižskābardis, liepa, vītols, melnkoks) izmanto augšējo skalu; B grupa (ozols, kļava, alksnis, egle, bērzs, osis) izmanto apakšējo skalu. Izvēlieties grupu, izmantojot ON/OFF slēdzi (nospiediet, lai mainītu).

Ko nozīmē gaismas diožu krāsas?

Zaļās = sauss (0-4 stabiņi), dzeltenās = mitrs (5-7 stabiņi), sarkanās = slapjš (8-12 stabiņi). B grupai salīdziniet amplitūdu ar apakšējo krāsu skalu.

Kādu bateriju izmantot un cik ilgi tā darbojas?

Izmantojiet 9V 6LR61 bateriju. Darbības laiks ir aptuveni 40 stundas. Ierīce automātiski izslēdzas pēc 3 minūtēm, lai taupītu bateriju.

Ko darīt, ja mērījuma laikā neiedegas neviena gaismas diode?

Iespējams, materiāls ir pārāk sauss. Veiciet automātisko testu, iedurot elektrodus aizsargvāciņā: visām gaismas diodēm jāiedegas. Ja tā nenotiek, pārbaudiet bateriju.

Kā interpretēt 13% vērtību A grupai?

13% atbilst zaļai gaismas diodei (sauss) saskaņā ar A grupas skalu. Koks tiek uzskatīts par sausu izmantošanai galdniecībā.

Vai var mērīt citu materiālu, nevis koka mitrumu?

Nē, ierīce ir īpaši kalibrēta kokam ar divām koku sugām. Tā nav piemērota būvmateriāliem, piemēram, ģipsim vai betonam.

Kur veikt mērījumu uz koka gabala?

Izvēlieties neapstrādātu vietu, bez zariem, netīrumiem vai sveķiem. Izvairieties no gala virsmām, jo tur koks žūst ātrāk un izkropļo mērījumu.

Kā kopt ierīci?

Pēc katras lietošanas notīriet elektrodus ar sausu drānu. Vienmēr uzlieciet aizsargvāciņu, lai novērstu traumas un aizsargātu ierīci. Uzglabājiet to sausā vietā.

Ko darīt darbības traucējumu vai remonta gadījumā?

Skatiet pilno instrukciju vai vietni www.laserliner.com/info. Ierīci nevar salabot lietotājs; problēmu gadījumā sazinieties ar pēcpārdošanas servisu. Tā atbilst DEEE direktīvai par pārstrādi.

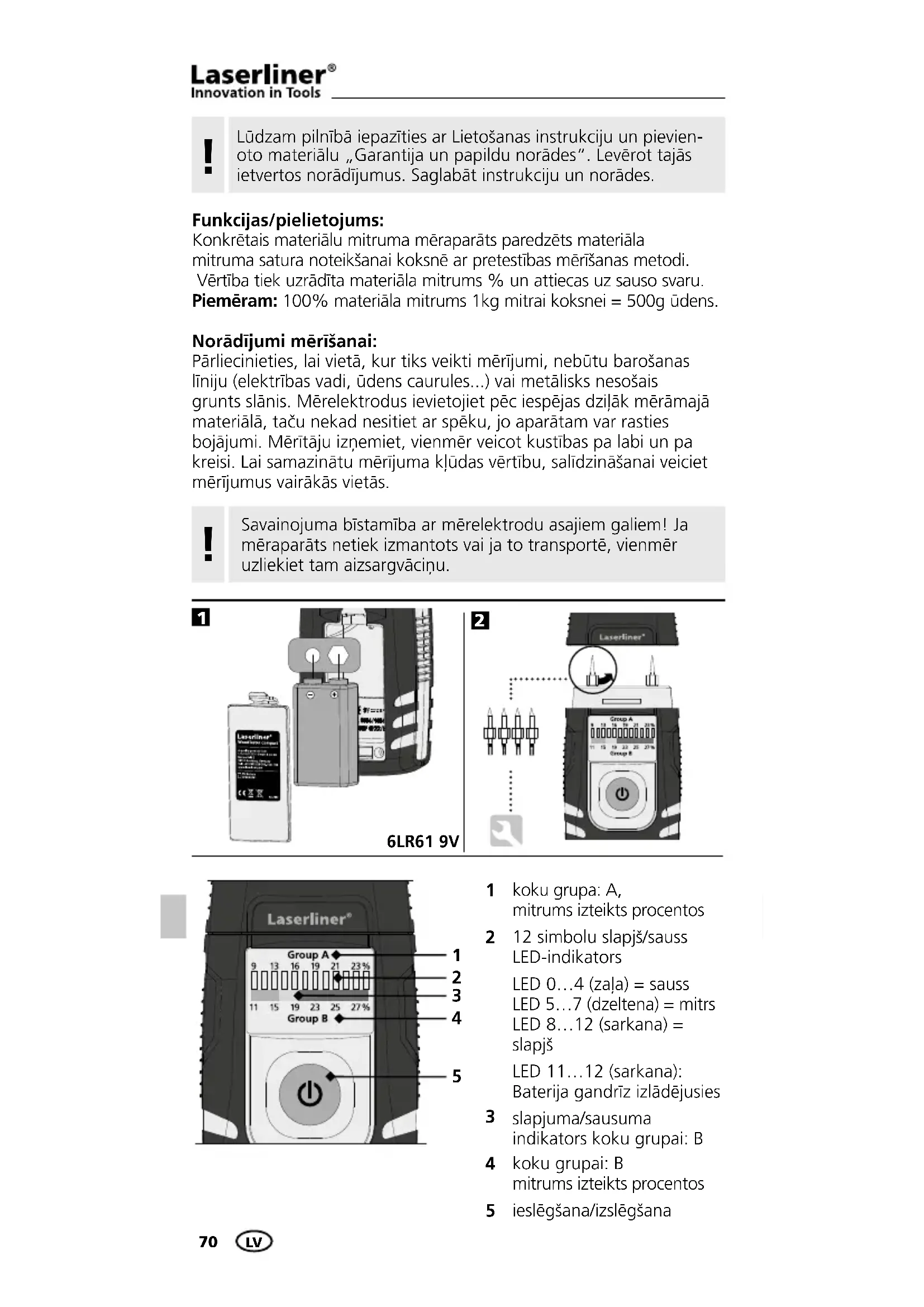

LIETOŠANAS INSTRUKCIJA WoodTester Compact Laserliner

Lūdzam pilnībā iepazīties ar Lietošanas instrukciju un pievienoto materiālu „Garantija un papildu norādes“. Levērot tajās ietvertos norādījumus. Saglabāt instrukciju un norādes.

Funkcijas/pielietojums:

Konkrētais materiālu mitruma mēraparāts paredzēts materiāla mitruma satura noteikšanai koksnē ar pretestības mērišanas metodi. Vērtība tiek uzrādīta materiāla mitrums % un attiecas uz sauso svaru.

Piemēram: 100% materiāla mitrums 1kg mitrai koksnei = 500g üdens.

Norādījumi mērīšanai:

Pārliecinieties, lai vietā, kur tiks veikti mērījumi, nebūtu barošanas līniju (elektrības vadi, ūdens caurules...) vai metālisks nesošais grunts slānis. Mērelektrodus ievietojiet pēc iespējas dzilāk mērāmajā materiālā, taču nekad nesitiet ar spēku, jo aparātam var rasties bojājumi. Mērītāju izņemiet, vienmēr veicot kustības pa labi un pa kreisi. Lai samazinātu mērījuma klūdas vērtību, salīdzināšanai veiciet mērījumus vairākās vietās.

!

Savainojuma bīstamība ar mērelektrodu asajiem galiem! Ja mēraparāts netiek izmantots vai ja to transportē, vienmēr uzliekiet tam aizsargvāciņu.

1

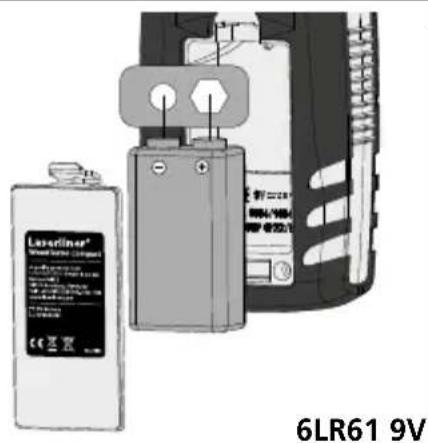

Laserliner® 6LR61 9V

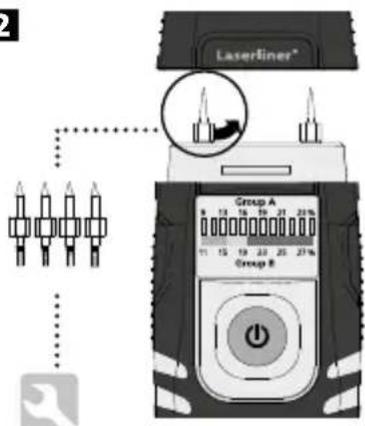

2

2 Laserfiner® Group A 10 15 16 19 21 23% 11 15 19 23 25 27% Group B

Laserliner® Group A 9 13 16 19 21 23 % 11 15 19 23 25 27 % Group B 1 2 3 4 5

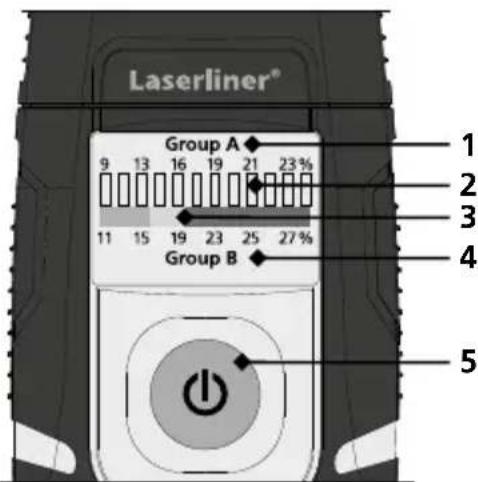

1 koku grupa: A, mitrums izteikts procentos
2 12 simbolu slapjš/sauss LED-indikators
LED 0...4 (zala) = sauss LED 5...7 (dzeltena) = mitrs LED 8...12 (sarkana) = slapjš
LED 11...12 (sarkana): Baterija gandrīz izlādējusies
3 slapjuma/sausuma indikators koku grupai: B
4 koku grupai: B mitrums izteikts procentos
5 ieslēgšana/izslēgšana

WoodTester Compact

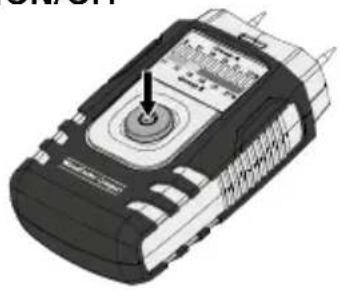

B ON/OFF

Bateriju taupīšanas nolūkā, aparāts automātiski izslēdzas pēc 3 minūtēm. Lai to atkal ieslēgtu, nospiež „ieslēgšana/izslēgšana”.

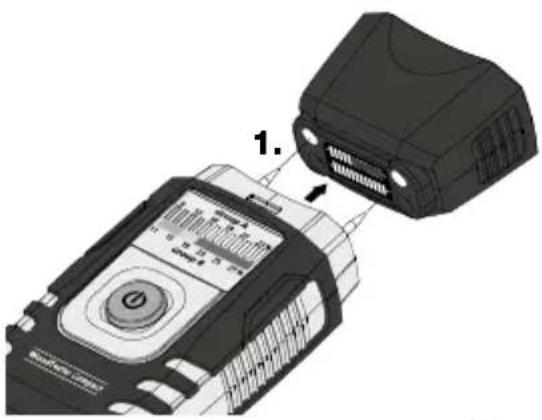

4 Paštestēšanas funkcija

6 Koka mitruma mērīšana

Vietai, kurai paredzēts veikt mērījumus, jābūt neapstrādātai, bez zariem, netīrumiem un sveķiem. Nekad nedrīkst veikt mērījumus galos, jo tajos koks sevišķi ātri izžūst un tādēļ var rasties klūdaini rezultāti.

7a Slapjš/sauss LED rād. grupa: A

Kad aparātu ieslēdz, uz īsu brīdi iedegas visi 12 LED rādītāji. Pēc tam paliek degot pirmais zaļais LED rād. Aparāts ir gatavs darbam. Ja mēra A grupas kokus, procentos izteiktais materiāla mitrums nolasāms augšējā skalā. Palielinoties mitruma pakāpei, LED rādījums pārvietojas no kreisās uz labo pusi. 12 simbolu LED skala iedalīta segmentos - 4 zaļi (sauss), 3 dzelteni (mitrs) un 5 sarkani (slapjš) rādījumi. Mitruma pakāpes rādījumi iestatāmi vai nu % izteiksmē, vai krāsaino LED rād. izteiksmē. Piemērs: 13%, zaļš LED rād. = sauss.

7b Slapjš/sauss LED rād. grupa: B

Ja mēra B grupas kokus, procentos izteiktais materiāla mitrums nolasāms apakšējā skalā. Lai noteiktu, vai koks ir „sauss“, „mitrs“ vai „slapjš“, izmanto LED rād. mitruma pakāpi un, neatkarīgi no krāsas, salīdzina to ar zemāk esošo krāsu skalu. Rezultātu iegūst, vadoties pēc apakšējās krāsu skalas. zalš = sauss, dzeltens = mitrs, sarkans = slapjš.

Piemērs: 23%, apakšējās skalas sarkanais segments = slapjš.

!

Ja veicot kādu mērījumu, LED rād. nedeg., iespējams, ka koksne ir pa sausu. Izmantojot aizsarguzgali, veic paškontroles gājienu, lai konstatētu, vai aparāts ir darba kārtībā.

8 Auto-Hold-funkcija

Kad aparātu izvelk no mērāmā materiāla, tas apm. 5 sekundes automātiski rāda pēdējo iegūto mērījumu. Tajā brīdī deg LED rād. un parāda pēdējo iegūto mērījumu. Tiklīdz iedegas pirmais zaļais LED rād., aparāts ir gatavs nākamā mērījuma veikšanai.

Mēraparāta funkcionalitāti un ekspluatācijas drošumu var garantēt tikai tad, ja to ekspluatē norādītajos klimatiskajos apstāklos un izmanto tikai tādam nolūkam, kādam aparāts konstruēts. Par mērījumu rezultātu novērtēšanu un no tā izrietošajiem pasākumiem ir atbildīgs pats lietotājs, atkarīgi no attiecīgā mērka.

Tehniskie dati

Mērīšanas princips	Rezistīvus materiālu mitruma mērījumus veic ar integrētajiem elektrodiem.
Materiāls	2 koku veidu-skalas
Mērījumu diapazons koku grupa: A	9% ... 23%
Mērījumu diapazons koku grupa: B	11% ... 27%
Precizitāte	± 2%
Nominālā temperatūra	22 °C
Pieļaujamā darba temperatūra	0 °C ... 40 °C
Pieļaujamā glabāšanas temperatūra	-10 °C ... 70 °C
Pieļaujamais, maks., relatīvais gaisa mitrums	85%
Barošanas spriegums	1 x 6LR61 9V
Baterijas darbmūžs	apm. 40 h

lespējamas tehniskas izmaiņas. 01.15.

ES-noteikumi un utilizācija

lerice atbilst attiecīgajiem normatīviem par brīvu preču apriti ES.

Konkrētais ražojums ir elektroiekārta. Tā utilizējama atbilstīgi ES Direktīvai par elektrisko un elektronisko iekārtu atkritumiem.

Vairāk drošības un citas norādes skatīt:

www.laserliner.com/info

!
