Produkta veids	Digitālais elektroniskais līmeņrādis
Zīmols	Laserliner
Modelis	DigiLevel Plus 60
Izmēri (G x A x D)	600 x 66 x 30 mm
Svars (ar baterijām)	675 g
Barošana	2 baterijas 1,5V tips AAA/LR03
Elektroniskās mērīšanas precizitāte	±0,1° (0°…1° un 89°…90°), ±0,2° (1°…89°)
Mērvienības	°, %, mm/m
Galvenās funkcijas	360° leņķa mērīšana, HOLD, atsauces vērtība (REF), kalibrēšana, skaņas signāls, fona apgaismojums, temperatūras displejs
Displejs	Ciparu ar horizontālo un vertikālo burbuli
Skaņas signāls	Aktivizējams 0°, 45°, 90° vai atsauces leņķī
Automātiska izslēgšanās	Pēc 3 minūšu neaktivitātes
Fona apgaismojums	Jā, aktivizējams ar ilgu nospiešanu
Darba apstākļi	0…50°C, 80% RH maks., bez kondensāta
Uzglabāšanas apstākļi	-20…70°C, 80% RH maks., bez kondensāta
Apkope un tīrīšana	Tīrīt ar viegli mitru drānu, bez šķīdinātājiem
Drošība	Izvairīties no spēcīgiem magnētiskajiem laukiem (attālums >30 cm no implantiem/jutīgām ierīcēm)
Iebūvētie magnēti	Jā (uz mērīšanas virsmas)
Garantija un atbilstība	Atbilst EMC direktīvai 2014/30/ES, WEEE

Bieži uzdotie jautājumi - DigiLevel Plus 60 Laserliner

Kā ieslēgt un izslēgt DigiLevel Plus 60?

Nospiediet taustiņu IESL./IZSL. (4). Ierīce automātiski izslēdzas pēc 3 minūšu neaktivitātes.

Kā mainīt mērvienību?

Izmantojiet taustiņu UNIT (1), lai pārslēgtos starp grādiem (°), procentiem (%) un mm/m.

Kā izmantot leņķa atsauces funkciju (REF)?

Novietojiet ierīci vēlamajā slīpumā, nospiediet taustiņu REF (2). Ekrāns parāda '0,0°' un 'REF' mirgo. Tagad varat pārnest šo leņķi. Nospiediet vēlreiz REF, lai deaktivizētu.

Kā kalibrēt līmeni?

Novietojiet ierīci uz līdzenas virsmas un nospiediet REF (2), līdz parādās 'CAL 1'. Pagrieziet ierīci par 180° horizontāli uz tās pašas virsmas, tad nospiediet vēlreiz REF, līdz parādās 'CAL 2'. Kalibrēšana ir pabeigta, kad abās pozīcijās vērtības ir identiskas.

Kā aktivizēt skaņas signālu?

Nospiediet taustiņu (6), lai ieslēgtu/izslēgtu skaņas signālu. Tas atskan pie 0°, 45°, 90° vai atcerētā atsauces leņķī.

Kā izmantot HOLD funkciju?

Nospiediet taustiņu HOLD (5), lai fiksētu parādīto vērtību. Nospiediet vēlreiz, lai atbrīvotu.

Kā ieslēgt fona apgaismojumu?

Ilgi nospiediet taustiņu (6), lai ieslēgtu vai izslēgtu fona apgaismojumu.

Kāda veida baterijas izmantot un kā tās nomainīt?

Izmantojiet 2 baterijas tips AAA/LR03 (1,5V). Atveriet bateriju nodalījumu aizmugurē, ievietojiet baterijas, ievērojot polaritāti.

Kāda ir mērīšanas precizitāte?

Elektroniskā precizitāte ir ±0,1° starp 0°-1° un 89°-90°, un ±0,2° starp 1°-89°.

Kā apkopt un uzglabāt ierīci?

Tīriet ar viegli mitru drānu bez šķīdinātāja. Ilgstošai uzglabāšanai izņemiet baterijas. Glabājiet sausā un tīrā vietā.

LIETOŠANAS INSTRUKCIJA DigiLevel Plus 60 Laserliner

Pilnibā izlasiet šo lietošanas instrukciju, pievienoto brošuru "Garantijas un papildu norādījumi", kā arī jaunāko informāciju un norādījumus tīmekļa vietnē, kas norādīta instrukcijas beigās. levērot tajās ietvertos norādījumus. Šis documents jāsaglabā un, nododot ierici citam lietotājam, jānodod kopā ar to.

Funkcija / Pielietošana

Digitāls elektroniskais limenprādis

– Horizontālā un vertikālā leŋka rādījums
– Slīpuma atmiņa sniedz iespēju veikt vienkāršu lenķu pārņemšanu.

Vispārīgi drošības norādījumi

• Lietojiet ierici vienigi paredzetajam merkim attiecigo specifikaciju ietvaros.
• Mēraparāti un to piederumi nav bērniem piemērotas rotallietas. Uzglabājiet bērniem nepieejamā vietā.
  – Ekspluatētājs nedrīkst ierīces konstrukcijā veikt izmaiņas.
• Sargiet ierīci no mehāniskas slodzes, ekstremālas temperatūras, mitruma vai stiprām vibrācijām.
• Ja nedarbojas viena vai vairākas funkcijas vai ir nepietiekams bateriju uzlādes limenis, ierīci vairs nedrikst izmantot.

Drošibas norādījumi

Riciba elektromagnētiskā starojuma gadījumā

– Měrieríce atbilst elektromagnětiskās saderības noteikumiem un robežvērtībām saskaņā ar elektromagnětiskā savietojamība direktīvu (EMC) 2014/30/ES.
- Jāņem vērā vietējie lietošanas ierobežojumi, piemēram, slimnīcās, lidmašīnās, degvielas uzpildes stacijās vai personu, kam ir kardiostimulators, tuvumā. Pastāv risks bīstarni ietekmēt vai traucēt elektroniskās ierīces.

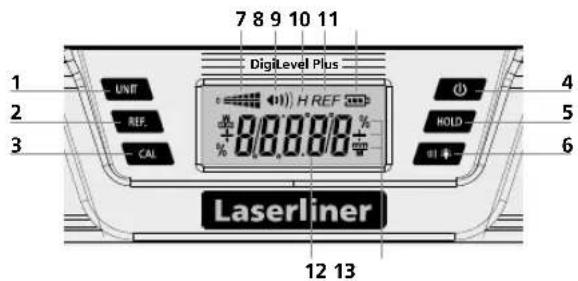

1 Mērvienības pārstatišana
2 Noteikt lenka references vērtību
3 Kalibrēšana
4 IESL./IZSL. taustiņš
5 Hold funkcija
6 Akustiskā signāla / fona apgaismojuma ieslēgšana/izslēgšana
7 Slīpuma virziena rādījums
8 Aktīvs akustiskais signāls
9 HOLD: pašreizējā mērījuma vērtība tiek paturēta
10 Noteikta lenka references vērtība
11 Bateriju stāvokļa rādījums
12 Slīpuma leŋka rādījums
13 Mērvienības

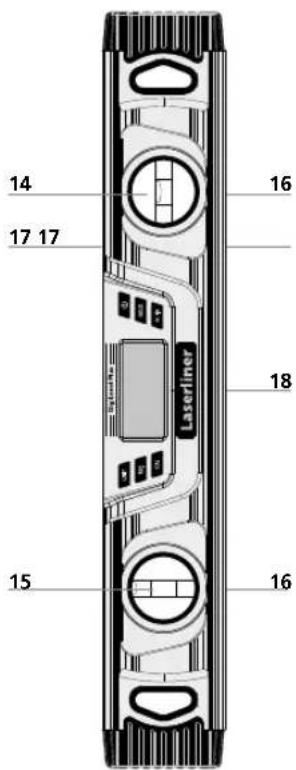

14 Horizontālais limenrādis
15 Vertikālais limenrādis
16 Magneti
17 Mērvirsma
18 Bateriju nodalijums (aizmugurē)

Laserliner

1 Bateriju ielikšana

Atveriet bateriju nodalijumu un ievietojiet baterijas atbilstoši norādītajiem simboliem. levērojiet pareizu polaritati.

2 leslēgšana un mērišana

Ikreiz pirms mērišanas sekojiet, lai būtu deaktivizeta references funkcija.

Ar DigiLevel Plus ir iespējams vienlaidus mērīt lenkus līdz 360°.

– Lai ieslēgtu ierīci, nospiediet taustinu (4).

- Indikators (12) uzrādīs slīpuma lenķi. Ja slīpumu mēra virs galvas, automātiski pielāgojas ari indikācijas virziens.

- Simbols (7) papildus parāda momentāno slīpuma virzienu.

3 Mērvienības izvēle

Ar taustinu (1) iespējams pārslēgt uz vēlamo mērvienību – ° grādiem, % procentiem un mm/m indikāciju.

4 Kalibrēšana

1. Mērvirsmu (17) novietojiet ierīces priekšā uz līdzenas un markētas pamatnes (skat. att. apakšā). leslēdziet ierīci (4) un turiet REF taustiņu (2) nospiestu tik ilgi, kamēr parādās mirgojošs CAL 1 rādījums. Īsi pēc tam atskan skaņas signāls un parādās CAL 2 rādījums.

1. Tad limenrādi horizontāli pagrieziet par 180° un novietojiet precīzi uz markētās virsmas (t.s. apmērišana). Atkal turiet REF taustinu (2) nospiestu tik ilgi, kamēr parādās CAL 2 rādījums. Mērišanas procesu noslēdz skaņas signāls.

Ja ierīce ir pareizi kalibrēta, tad abās pozīcijās (0° un 180°) tā rāda vienu un to pašu vērtību.

5 Lenka references / vērtības maina

Ar taustinu (2) ir iespējams pārnest slīpumus no vienas konstrukcijas elementiem uz citiem. Lai to veiktu, instrumentu izvietojiet vēlamajā slīpumā un nospiediet taustinu (2). Pēc tam indikācija mainās uz „0,0°“, displejā mirgo „REF“ un ir iestatīts vajadzīgais references lenkis. Tagad ir iespējams slīpumu pārnest uz citiem konstrukcijas elementiem.

Nospiežot taustiņu (2) atkārtoti, tiek deaktivizēta lenķa references vērtība.

Izslēdzot ierīci, lenka references vērtība netiek deaktivizēta.

6 °C / °F / mērijuma vērtība

İsi nospiežot CAL taustiņu (3), tiek attēlota apkārtējā temperatūra °C un °F. Nospiežot to atkārtoti, notiek atgriešanās pie mērijuma vērtības.

7 HOLD

Lai pašreizējo mērijuma vērtību paturētu displejā, nospiediet Hold taustinu (5).

8 Akustiskais signāls

Taustinš (6) kalpo signālu devēja ieslēgšanai / izslēgšanai. Ja slīpuma lenkis ir 0°, 45°, 90° vai pēdējā saglabātā vērtība, atskan akustiskais signāls.

Ja jūs izmantojat izmainītu lenka references vērtību, arī signālu devējs tiks aktivizēts kad tiks sasniegta šī jaunā references vērtība (0°, 45°, 90° lenkis).

9 Fona apgaismojums

Spiežot taustinu (6) ilgak, tiek ieslēgts / izslēgts fona apgaismojums.

Auto Off (automātiskā izslēgšanās) funkcija

Ja ar mērierīci nestrādā 3 minūtes, tā baterijas taupīšanas nolūkā automātiski izslēdzas.

Norādījumi par apkopi un kopšanu

Visus komponentus tīriet ar nedaudz samitrinātu drānu un izvairieties lietot tīrīšanas līdzekļus, abrazīvus līdzekļus un škīdinātājus. Pirms ilgākas uzglabāšanas izņemiet bateriju/-as. Uzglabājiet ierīci tīrā, sausā vietā.

No spēcīgiem magnētiskajiem laukiem izrietošs apdraudējums

Spēcīgī magnētiskie lauki var nelabvēligi ietekmēt personas ar aktiviem medicīniskiem implantiem (piem., kardiostimulatoriem) un elektromehānisko ierīču (piem., magnētisko karšu, mehānisko pulksteņu, smalkmehānikas, cieto disku) darbibu.

Attiecībā uz spēcīgu magnētisko lauku iedarbību uz personām ir jāņem vērā attiecīgi spēkā esošie noteikumi, kā, piemēram, Vācijas Federatīvajā Republikā arodbiedribu noteikumu BGV B11 14. pants „Elektromagnētiskie lauki”.

Lai izvairitos no traucējošas ietekmes, magnētus vienmēr turiet vismaz 30 cm attālumā no attiecīgi apdraudētajiem implantiem vai ierīcēm.

Tehniskie dati

Elektronisko mērījumu precizitāte	± 0,1^ pie 0^ ... 1^ ± 0,1^ pie 89^ ... 90^ ± 0,2^ pie 1^ ... 89^
Rādījuma precizitāte	1 decimālvienība
Līmeņošanas precizitāte	± 1 mm/m
Darba apstāklī	0 ... 50^ , 80% rH, neveidojas kondensāts,Maks. darba augstums 2000 m v.j.l.(virs jūras limena)
Uzglabāšanas apstāklī -20 ... 70^ , 80%	rH, neveidojas kondensāts
Strāvas padeve	2 x 1,5V (tips AAA/LR03)
Izmēri (p x a x d) 25	240 x 66 x 30 mm
Izmēri (p x a x d) 40 400 x 66 x 30 mm
Izmēri (p x a x d) 60 600 x 66 x 30 mm
Svars (ieskaitot baterijas) 25	315 g
Svars (ieskaitot baterijas) 40	495 g
Svars (ieskaitot baterijas) 60	675 g

lespējamas tehniskas izmaiņas. Rev18W21

ES noteikumi un utilizācija

lerice atbilst attiecigajiem normativiem par brivu preču apriti ES.

Konkrētais ražojums ir elektroiekārta. Tā utilizējama atbilstīgi ES Direktīvai par elektrisko un elektronisko iekārtu atkritumiem.
