Produkttyp	Elektronische digitale Wasserwaage
Marke	Laserliner
Modell	DigiLevel Plus 60
Abmessungen (L x H x T)	600 x 66 x 30 mm
Gewicht (inkl. Batterien)	675 g
Stromversorgung	2 Batterien 1,5 V Typ AAA/LR03
Elektronische Messgenauigkeit	±0,1° (0°…1° und 89°…90°), ±0,2° (1°…89°)
Maßeinheiten	°, %, mm/m
Hauptfunktionen	360°-Winkelmessung, HOLD, Referenzwert (REF), Kalibrierung, Tonsignal, Hintergrundbeleuchtung, Temperaturanzeige
Display	Digital mit horizontaler und vertikaler Libelle
Tonsignal	Aktivierbar bei 0°, 45°, 90° oder Referenzwinkel
Automatische Abschaltung	Nach 3 Minuten Inaktivität
Hintergrundbeleuchtung	Ja, durch langes Drücken aktivierbar
Arbeitsbedingungen	0…50°C, max. 80% relative Feuchte, nicht kondensierend
Lagerbedingungen	-20…70°C, max. 80% relative Feuchte, nicht kondensierend
Pflege und Reinigung	Mit leicht feuchtem Tuch reinigen, keine Lösungsmittel
Sicherheit	Starke Magnetfelder vermeiden (Abstand >30 cm zu Implantaten/empfindlichen Geräten)
Integrierte Magnete	Ja (auf der Messfläche)
Garantie und Konformität	Konform mit EMV-Richtlinie 2014/30/EU, WEEE

Häufig gestellte Fragen - DigiLevel Plus 60 Laserliner

Wie schaltet man den DigiLevel Plus 60 ein und aus?

Drücken Sie die EIN/AUS-Taste (4). Das Gerät schaltet sich nach 3 Minuten Inaktivität automatisch aus.

Wie ändere ich die Maßeinheit?

Verwenden Sie die UNIT-Taste (1), um zwischen Grad (°), Prozent (%) und mm/m umzuschalten.

Wie verwende ich die Winkeleferenzfunktion (REF)?

Platzieren Sie das Gerät in der gewünschten Neigung, drücken Sie die REF-Taste (2). Das Display zeigt '0,0°' und 'REF' blinkt. Sie können diesen Winkel nun übertragen. Drücken Sie erneut REF, um zu deaktivieren.

Wie kalibriere ich die Wasserwaage?

Legen Sie das Gerät auf eine ebene Fläche und drücken Sie REF (2), bis 'CAL 1' angezeigt wird. Drehen Sie das Gerät auf derselben Fläche horizontal um 180° und drücken Sie erneut REF, bis 'CAL 2' erscheint. Die Kalibrierung ist abgeschlossen, wenn die Werte in beiden Positionen identisch sind.

Wie aktiviere ich das Tonsignal?

Drücken Sie die Taste (6), um das Tonsignal ein-/auszuschalten. Es ertönt bei 0°, 45°, 90° oder dem gespeicherten Referenzwinkel.

Wie verwende ich die HOLD-Funktion?

Drücken Sie die HOLD-Taste (5), um den angezeigten Wert einzufrieren. Drücken Sie erneut, um freizugeben.

Wie schalte ich die Hintergrundbeleuchtung ein?

Halten Sie die Taste (6) gedrückt, um die Hintergrundbeleuchtung ein- oder auszuschalten.

Welche Batterien verwenden und wie wechseln?

Verwenden Sie 2 Batterien vom Typ AAA/LR03 (1,5 V). Öffnen Sie das Batteriefach auf der Rückseite, legen Sie die Batterien polrichtig ein.

Wie genau ist die Messung?

Die elektronische Genauigkeit beträgt ±0,1° zwischen 0°-1° und 89°-90°, und ±0,2° zwischen 1°-89°.

Wie pflege und lagere ich das Gerät?

Reinigen Sie mit einem leicht feuchten Tuch ohne Lösungsmittel. Entfernen Sie die Batterien bei längerer Lagerung. Bewahren Sie es an einem trockenen und sauberen Ort auf.

BEDIENUNGSANLEITUNG DigiLevel Plus 60 Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Digitale Elektronik-Wasserwaage

– Horizontale und vertikale Winkelanzeige
– Der Neigungsspeicher ermöglicht das Übertragen von Winkeln.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
  – Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronischer Geräte ist gegeben.

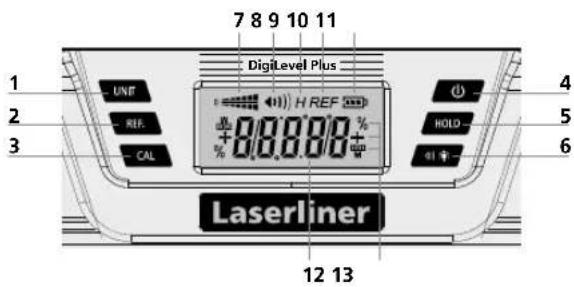

1 Messeinheit umstellen
2 Winkel-Referenzwert setzen
3 Kalibrierung
4 AN-/AUS-Taste
5 Hold-Funktion
6 Akustischer Signalgeber / Hintergrundbeleuchtung ein/aus
7 Neigungsrichtung
8 Akustischer Signalgeber aktiv
9 HOLD: aktueller Messwert wird gehalten
10 Winkel-Referenzwert gesetzt
11 Batteriezustand
12 Neigungswinkel
13 Messeinheiten
14 Horizontallibelle
15 Vertikallibelle
16 Magnete
17 Messfläche
18 Batteriefach (Rückseite)

1 Batterien einlegen

Das Batteriefach öffnen und Batterien gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

2 Einschalten und Messen

Achten Sie vor jeder Messung darauf, dass die Referenzfunktion deaktiviert ist.

Die DigiLevel Plus kann Winkel kontinuierlich auf 360° vermessen.

– Schalten Sie das Gerät mit Taste (4) ein.
- Der Neigungswinkel erscheint in der Anzeige (12). Werden Neigungen über Kopf gemessen, so passt sich die Anzeigerichtung automatisch an.
- Zusätzlich wird mit dem Symbol (7) die momentane Neigungsrichtung angezeigt.

3 Auswahl der Messeinheit

Mit Taste (1) wird die Messeinheit zwischen ° Grad, % und mm/m umgeschaltet.

4 Kalibrierung

1. Die Messfläche (17) vom Gerät auf einen geraden und markierten Untergrund positionieren (siehe Abb. unten). Gerät einschalten (4) und die REF-Taste (2) solange drücken bis CAL 1 blinkend erscheint. Kurz danach erfolgt ein Signalton und es erscheint CAL 2.

1. Jetzt die Wasserwaage um 180° horizontal drehen und exakt auf die markierte Fläche setzen (Umschlagmessung). Wieder die REF-Taste (2) solange drücken bis CAL 2 blinkt. Der anschließende Signalton beendet den Vorgang.

Das Gerät ist richtig kalibriert, wenn es in beiden Positionen (0° und 180°) die gleichen Messwerte anzeigt.

5 Ändern des Winkel-Referenzwertes

Mit Taste (2) können Neigungen übertragen werden. Dazu das Gerät auf die gewünschte Neigung anlegen und die Taste (2) drücken. Anschließend wechselt die Anzeige auf „0,0°“, „REF“ blinkt im Display und der gewünschte Referenzwinkel ist gesetzt. Jetzt kann die Neigung auf andere Gegenstände übertragen werden.

Durch erneutes Drücken der Taste (2) wird der Winkel-Referenzwert deaktiviert.

! Durch Ausschalten des Gerätes wird der Winkel-Referenzwert nicht deaktiviert.

6 °C / °F / Messwert

Durch kurzes Drücken der CAL-Taste (3) wird die Umgebungstemperatur in °C und °F angezeigt. Erneutes Drücken wechselt zurück zum Messwert.

7 HOLD

Um den aktuellen Messwert im Display zu halten die HOLD-Taste (5) drücken.

8 Akustische Signalisierung

Mit Taste (6) wird der Signalgeber ein-/ausgeschaltet. Wenn der Neigungswinkel auf 0°, 45°, 90° oder dem letzten Speicherwert steht, wird dies akustisch signalisiert.

Wenn Sie mit einem geänderten Winkel-Referenzwert arbeiten, wird der Signalgeber zu diesem neuen Referenzwert (0°, 45°, 90° Anzeige) aktiviert.

9 Hintergrundbeleuchtung

Durch langes Drücken der Taste (6) wird die Hintergrundbeleuchtung ein-/ausgeschaltet.

AUTO-OFF Funktion

Das Messgerät schaltet sich nach 3 Minuten Inaktivität automatisch ab, um die Batterien zu schonen.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

Technische Daten

Genauigkeit elektronische Messung	± 0,1° bei 0° ... 1°± 0,1° bei 89° ... 90°± 0,2° bei 1° ... 89°
Anzeigengenauigkeit	1 Dezimalstelle
Libellengenauigkeit	± 1 mm/m
Arbeitsbedingungen	0 ... 50°C, 80%rH, nicht kondensierend,Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen	-20 ... 70°C, 80%rH, nicht kondensierend
Stromversorgung 2 x 1,5V (Typ AAA/LR03)
Abmessungen (B x H x T) 25 240 x 66 x	30 mm
Abmessungen (B x H x T) 40	400 x 66 x 30 mm
Abmessungen (B x H x T) 60	600 x 66 x 30 mm
Gewicht (inkl. Batterien) 25	315 g
Gewicht (inkl. Batterien) 40 495 g
Gewicht (inkl. Batterien) 60 675 g

Technische Änderungen vorbehalten. Rev18W21

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=diglevpl
