HASZNÁLATI ÚTMUTATÓ DigiLevel Plus 60 Laserliner

Olvassa el a kezelési útmutatót, a mellékelt „Garanciára vonatkozó és kiegészítő útmutatások” füzetet, valamint a jelen útmutató végén található internetes link alatti aktuális információkat és útmutatásokat. Kövesse az abban foglalt utasításokat. A dokumentációt meg kell őrizni, és azt a készülék továbbadásakor át kell adni az eszközzel együtt.

Funkció / Használat

Digitális elektronikus vízmérték

– Vízszintes és függőleges szögkijelző

– A lejtésmemória lehetővé teszi a szögek egyszerű átvitelét.

Általános biztonsági útmutatások

• A készüléket kizárólag a rendeltetési célnak megfelelően, a specifikációkon belül használja.
• A mérőkészülékek és tartozékok nem gyermekeknek való játékok. Gyermekek által el nem érhető helyen tárolandó.
  – A készüléken szerkezeti módosítást nem szabad végrehajtani.
• Ne tegye ki a készüléket mechanikus terhelésnek, szélsőséges hömérsékletnek, nedvességnek vagy erős rázkódásnak.
• Nem szabad használni a műszert, ha egy vagy több funkciója nem működik, vagy ha az elem gyenge.

Biztonsági utasítások

Tudnivalók az elektromágneses sugárzásról

• A mérőműszer megfelel a 2014/30/EU sz. EMC-irányelv elektromágneses összeférhetőségre vonatkozó előírásainak és határértékeinek.
• A pl. kórházakban, repülőgépeken, benzinkutakon vagy szívritmus-szabályozóval rendelkező személyek közelében történő használatra vonatkozó helyi korlátozásokat be kell tartani. Fennáll a lehetőség, hogy a sugárzás az elektronikus készülékeket veszélyesen befolyásolja vagy zavarja, ill. a készülékek vannak hasonló hatással a lézerre.

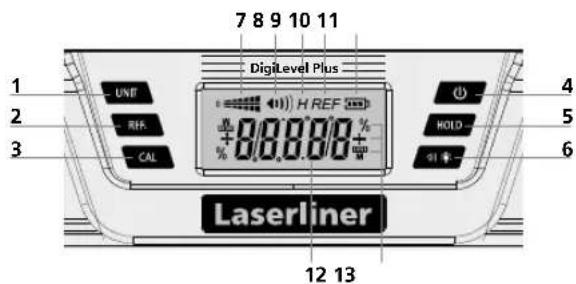

7 8 9 10 11 DigiLevel Plus UNIT REF CAL H REF 88888 % % 4 5 6 HOLD 91 - Laserliner 12 13

14 17 17 15 16 18 Laserliner 16

1 Mértékegység átállítása
2 Szög-referenciaérték beállítása
3 Kalibrálás
4 BE/ KI kapcsoló nyomógomb
5 Hold (tartás) funkció
6 Akusztikus jeladó / háttérvilágítás be/ki
7 Lejtés iránya
8 Akusztikus jeladó aktív
9 HOLD: aktuális mérési érték tartása
10 Szög-referenciaérték beállitva
11 Elem állapota
12 Lejtésszög
13 Mértékegységek
14 Vízszintes libella
15 Függöleges libella
16 Mágnesek
17 Mérőfelület
18 Elemtartó rekesz (hátoldal)

Laserliner

1 Elemek behelyezése

Nyissa fel az elemtartó rekesz fedelét, és helyezze be az elemeket a telepítési jelölések szerint. Ennek során ügyeljen a helyes polaritásra.

2 Bekapcsolás és mérés

Minden mérés előtt ügyeljen arra, hogy a referencia funkció ki legyen kapcsolva.

A DigiLevel Plus folyamatosan, 360°-ban tud szöget mérni.

– Kapcsolja be a készüléket a (4) nyomógombbal.
- A lejtésszög megjelenik a (12) kijelzön. Ha fej felett történik a lejtésszög mérése, úgy a kijelzés iránya ehhez automatikusan igazodik.
– Ezenfelül a (7) szimbólum megmutatja a pillanatnyi lejtésirányt.

3 Mértékegység kiválasztása

Az (1) nyomógombal lehetséges a mértékegységet ° fok, % és mm/m között átállítani.

4 Kalibrálás

1. A készülék (17) mérőfelületét helyezze egyenes és megjelölt aljzatra (lásd a lenti ábrát). Kapcsolja be a készüléket (4) és nyomja az (2) REF gombot addig, míg a villogva meg nem jelenik a CAL 1 kijelzés. Röviddel ezután jelzőhang hallatszik és megjelenik a CAL 2 kijelzés.

1. Most forgassa el a vízmértéket vízszintesen 180°-kal, és tegye pontosan a megjelölt felületre (elfordulásmérés). Ismét nyomja meg az (2) REF gombot addig, mig a CAL 2 kijelzés nem villog. A folyamat az ezt követő hangjelzéssel zárul.

A készülék akkor van helyesen kalibrálva, ha mindkét pozícióban (0° és 180°) ugyanazt a mérési értéket mutatja.

5 A szög-referenciaérték módosítása

A (2) nyomógombbal lejtésszögek vihetők át. Ehhez a készüléket helyezze a kívánt lejtésszögre, és nyomja meg a (2) gombot. Ezt követően a kijelző „0,0°”-ra vált, a képernyön a „REF” felirat villog, és a kívánt referenciaszög beállításra került. A lejtésszög most más tárgyakra is átvihető.

A (2) gomb ismételt megnyomásával a szög-referenciaérték deaktiválásra kerül

A készülék kikapcsolásával a szög-referenciaérték nem deaktiválódik.

6 °C / °F / Mért érték

A (3) CAL gomb rövid megnyomásával kijelzésre kerül a környezeti hömérséklet °C-ban és °F-ben. A gomb ismételt megnyomásával visszatérhet a mért értékhez.

7 HOLD

Az aktuális mért érték kijelzön történő megtartásához nyomja meg az (5) Hold gombot

8 Akusztikus jelzés

A (6) gombbal a jeladó be-/kikapcsolható. Ha a lejtésszög 0°, 45°, 90°-on vagy az utolsó tárolt értéken áll, azt hangjelzés jelzi.

Ha Ön módosított szög-referenciaértéket használ, úgy a jeladó ehhez az új referenciaértékhez (0°, 45°, 90° kijelzés) aktiválódik.

9 Háttérvilágítás

A (6) gomb hosszú lenyomásával be-/kikapcsol a háttérvilágítás.

AUTO-OFF funkció

A mérőkészülék az elemek kímélése érdekében automatikusan kikapcsol, ha 3 percig nem használják.

Karbantartási és ápolási útmutató

Tisztítson meg minden komponenst enyhén nedves kendővel, és kerülje a tisztító-, súroló- és oldószerek használatát. Hosszabb tárolás előtt távolítsa el az elemet/elemeket. A készüléket tiszta, száraz helyen tárolja.

Erős mágneses mezők miatti veszély

Az erős mágneses mezők káros hatást gyakorolhatnak aktív segédeszközökkel (pl. szívritmusszabályozóval) élő emberekre, ill. elektromechanikus készülékekre (pl. mágneskártyákra, mechanikus órákra, finommechanikára, merevlemezekre).

Az erős mágneses mezők emberre gyakorolt hatása tekintetében figyelembe kell venni a mindenkori nemzeti rendelkezéseket és előírásokat, mint például a Német Szövetségi Köztársaságban a BGV B11 jelű szakmai szervezeti előírás 14. § „Elektromágneses mezők“ c. szakaszát.

A zavaró hatás elkerülése érdekében ezeket a mágneseket mindig legalább 30 cm távolságra tartsa a veszélyeztetett implantátumoktól és készülékektől.

Müszaki adatok

Az elektronikus mérés pontossága	± 0,1^ 0^ ... 1^ -nál ± 0,1^ 89^ ... 90^ -nál ± 0,2^ 1^ ... 89^ -nál
Kijelző pontossága 1 tizedesjegy
Libella pontossága	± 1 mm/m
Működési feltételek	0 ... 50^ , levegő páratartalommax. 80%rH, nem kondenzálódó,munkavégzési magasság max. 2000 mközéptengerszint felett.
Tárolási feltételek	-20 ... 70^ , levegő páratartalommax. 80%rH, nem kondenzálódó
Áramellátás	2 x 1,5 V (AAA/LR03 típus)
Méretek (Sz × Ma × Mé) 25	240 x 66 x 30 mm
Méretek (Sz × Ma × Mé) 40	400 x 66 x 30 mm
Méretek (Sz × Ma × Mé) 60 600 x 66 x 30 mm
Tömeg (elemekkel együtt) 25 315 g
Tömeg (elemekkel együtt) 40	495 g
Tömeg (elemekkel együtt) 60	675 g

A műszaki módosítások joga fenntartva. Rev18W21

EU-rendeletek és ártalmatlanítás

A készülék megfelel az EU-n belüli szabad forgalmazásra vonatkozó minden szükséges szabványnak.

Ez a termék egy elektromos készülék és az elektromos és elektronikus berendezések hulladékairól szóló európai irányelv szerint szelektíven kell gyűjteni és ártalmatlanítani.

További biztonsági és kiegészítő útmutatások:

http://laserliner.com/info?an=diglevpl
